3.

Contrôle de la clavette parallèle

Force tangentielle de calcul : Ft = 2 Mt / d = 2 . 7 340 m.N / 0,11 m = 133 450 N.
Longueur portante forme A : lu = 160 mm - 28 mm = 132 mm.
Hauteurs portantes : h1 = environ 8,2 mm, et h2 = environ 7,8 mm.
Pressions moyennes :
- entre l'arbre et la clavettes : p1 = 133 450 N / (132 . 8,2 mm2) = 123,3 N/mm2 .
- entre le moyeu et la clavette : p2 = 133 450 N / (132 . 7,8 mm2) = 129,6 N/mm2 .
La pression moyenne est élevée surtout si elle est introduite par à-coups.

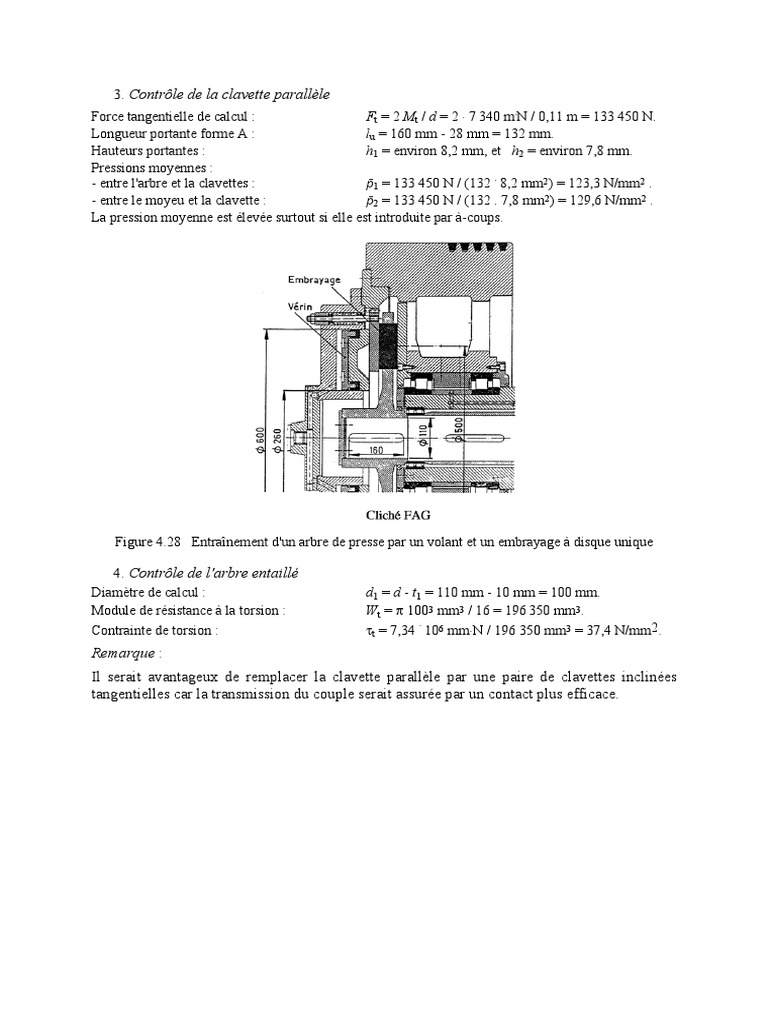

Figure 4.28 Entraînement d'un arbre de presse par un volant et un embrayage à disque unique

4. Contrôle de l'arbre entaillé

Diamètre de calcul : d1 = d - t1 = 110 mm - 10 mm = 100 mm.
Module de résistance à la torsion : Wt = p 1003 mm3 / 16 = 196 350 mm3.
.
Contrainte de torsion : tt = 7,34 106 mm.N / 196 350 mm3 = 37,4 N/mm2.
Remarque :
Il serait avantageux de remplacer la clavette parallèle par une paire de clavettes inclinées
tangentielles car la transmission du couple serait assurée par un contact plus efficace.
