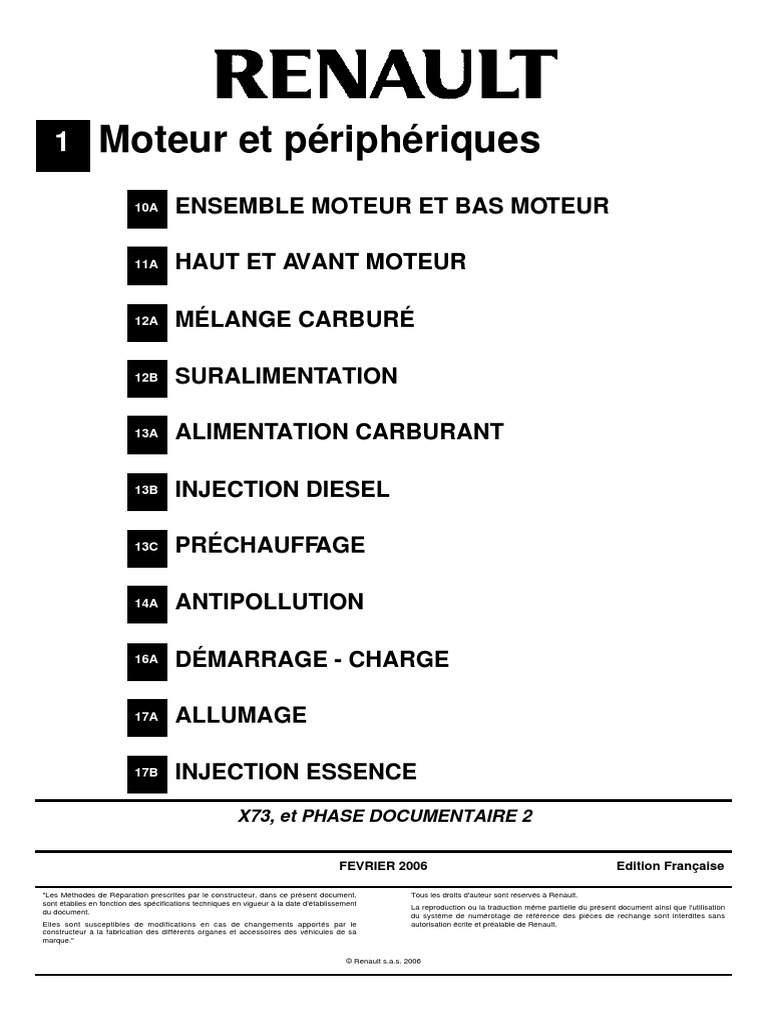

12B SURALIMENTATION
13C PRÉCHAUFFAGE
14A ANTIPOLLUTION
17A ALLUMAGE
"Les Méthodes de Réparation prescrites par le constructeur, dans ce présent document, Tous les droits d'auteur sont réservés à Renault.
sont établies en fonction des spécifications techniques en vigueur à la date d'établissement
La reproduction ou la traduction même partielle du présent document ainsi que l'utilisation
du document.
du système de numérotage de référence des pièces de rechange sont interdites sans
Elles sont susceptibles de modifications en cas de changements apportés par le autorisation écrite et préalable de Renault.
constructeur à la fabrication des différents organes et accessoires des véhicules de sa
marque."
19B ECHAPPEMENT
19C RÉSERVOIR
"Les Méthodes de Réparation prescrites par le constructeur, dans ce présent document, Tous les droits d'auteur sont réservés à Renault.
sont établies en fonction des spécifications techniques en vigueur à la date d'établissement
La reproduction ou la traduction même partielle du présent document ainsi que l'utilisation
du document.
du système de numérotage de référence des pièces de rechange sont interdites sans
Elles sont susceptibles de modifications en cas de changements apportés par le autorisation écrite et préalable de Renault.
constructeur à la fabrication des différents organes et accessoires des véhicules de sa
marque."
Sommaire
Pages
Collecteur d'admission :
Dépose - Repose 12A-30
11A HAUT ET AVANT MOTEUR
Répartiteur d'admission :
Courroie d'accessoires : Dépose - Repose 12A-43
Dépose - Repose 11A-1
Collecteur d'échappement :
Chaîne de distribution : Dépose - Repose 12A-54
Dépose - Repose 11A-7
Collecteur d'échappement
Arbre à cames : Dépose - avant : Dépose - Repose 12A-55
Repose 11A-8
Collecteur d'échappement
Culasse : Dépose - Repose 11A-16 arrière : Dépose - Repose 12A-61
Pression de carburant :
Contrôle 13A-17
Boîtier de pré-
postchauffage : Dépose -
13B INJECTION DIESEL Repose 13C-1
Bougies de préchauffage :
Injection diesel : Précautions Dépose - Repose 13C-4
pour la réparation 13B-1
19A REFROIDISSEMENT
16A DÉMARRAGE - CHARGE
Refroidissement du moteur :
Circuit de charge : Pièces et ingrédients pour la
Caractéristiques 16A-1 réparation 19A-1
Circuit de refroidissement :
17A ALLUMAGE Vidange - Remplissage 19A-12
Boîtier thermoplongeurs :
Dépose - Repose 19A-53
19C RÉSERVOIR
Vase d'expansion : Dépose -
Repose 19A-57 Réservoir à carburant :
Schéma fonctionnel 19C-1
Sonde de température
d'eau : Dépose - Repose 19A-61 Réservoir à carburant :
Dépose - Repose 19C-4
Goulotte de remplissage :
Dépose - Repose 19C-8
19B ECHAPPEMENT
Réservoir à carburant :
Echappement : Pièces et Vidange 19C-10
ingrédients pour la réparation 19B-1
Jauge : Dépose - Repose 19C-13
Echappement : Précautions
pour la réparation 19B-3 Pompe - jauge : Dépose -
Repose 19C-15
Précatalyseur : Dépose -
Repose 19B-4 Pompe - jauge - filtre :
Dépose - Repose 19C-18
Précatalyseur avant :
Dépose - Repose 19B-12
Précatalyseur arrière :
Dépose - Repose 19B-14 19D SUSPENSION MOTEUR
Suspension pendulaire
gauche : Dépose - Repose 19D-20
Suspension pendulaire
arrière : Dépose - Repose 19D-35
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
F4R, et 766 ou 767
écrous des pignons 80 N.m Remplacer les pièces suivantes lorsqu’elles sont
dentés déposées :
- l’écrou de la poulie d’arbre à cames d’échappe-
vis de fixation du galet 45 N.m
ment,
enrouleur
- la vis du déphaseur d’admission,
écrou de fixation du 7 N.m
galet tendeur - la poulie d’accessoires de vilebrequin,
- la vis de poulie d’accessoires de vilebrequin.
écrous de poulies 30 N.m
d’arbres à cames
10A-1
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
F4R, et 766 ou 767
- la roue avant droite (voir 35A, Roues et pneuma-
tiques, Roue : Dépose - Repose),
- l’écran de passage de roue avant droit (voir MR
403 Carrosserie, 55A, Protections extérieures,
Ecran de passage de roue avant : Dépose - Re-
pose),
- la protection latérale droite (voir MR 403 Carrosse-
rie, 56A, Enjoliveur de côté de caisse : Dépose -
Repose).
21920-1
116633
Mettre en place l’outil (Mot. 1672).
Déposer la suspension pendulaire droite (voir 19D,
Suspension moteur, Suspension pendulaire
droite : Dépose - Repose, page 19D-10) .
Déposer la courroie d’accessoires (voir 11A, Haut
et avant moteur, Courroie d'accessoires : Dépo-
se - Repose, page 11A-1) .
15102
Déposer :
- les bouchons (1) d’arbres à cames (percer les bou-
chons en leur centre et les retirer à l’aide d’un tour-
nevis),
- le bouchon (2) de pige de Point Mort Haut.
10A-2
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
F4R, et 766 ou 767
Calage de la distribution
15106-1
15106 Les rainures des arbres à cames doivent être, au
Tourner le moteur dans le sens horaire (coté distri- point de calage, horizontales et désaxées vers le
bution) de façon à placer les rainures des arbres à bas (4) .
cames vers le bas et dans une position quasi hori-
zontale (3) .
116499
Mettre en place l’outil (Mot. 1054).
Tourner légèrement le moteur dans le sens horaire
en engageant la pige (Mot. 1054) jusqu’au point de
calage.
10A-3
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
F4R, et 766 ou 767
Bonne position
21880
Mettre en place l’outil (Mot. 1496).
15163-1
Mauvaise position
15303
Déposer la poulie d’accessoires de vilebrequin en
bloquant le volant moteur à l’aide d’un tournevis (5) .
15163
La pige se trouve dans le trou d’équilibrage.
Retirer l’outil (Mot. 1054) et reprendre l’opération de
calage.
10A-4
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
21878
Déposer : 21877-1
Détendre la courroie de distribution en désserrant
- les vis (6) du carter supérieur de distribution,
l’écrou du galet tendeur (8) .
- le carter supérieur de distribution,
Déposer :
- les vis (7) du carter inférieur de distribution,
- le galet enrouleur (9) ,
- le carter inférieur de distribution.
- la courroie de distribution,
- le pignon de distribution du vilebrequin.
REPOSE
ATTENTION
Lors du remplacement de la courroie de distribu-
tion, remplacer impérativement la courroie de
distribution, les galets tendeur et enrouleur et la
vis de la poulie d’accessoires de vilebrequin.
10A-5
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
F4R, et 766 ou 767
Méthode de désserage des écrous de poulies
d’arbres à cames
21886
15201
ATTENTION
Lors du remplacement de la courroie, remplacer
impérativement les galets tendeur et enrouleur.
10A-6
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
F4R, et 766 ou 767
III - ÉTAPE FINALE
21886
21877
10A-7
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
F4R, et 766 ou 767
ATTENTION
Remplacer impérativement la vis de fixation de la
poulie d’accessoires de vilebrequin.
a - Contrôle de le tension
Effectuer une rotation de deux tours moteurs dans le
sens horaire (coté distribution), et avant la fin des
deux tours (c’est à dire une demi-dent avant l’aligne-
ment des repères effectués précédemment), insérer 21886
l’outil (Mot. 1054) puis amener la distribution au Mettre en place l’outil (Mot. 1509) et (Mot. 1509-01).
point de calage.
Serrer la vis et l’écrou épaulé (21) .
Retirer l’outil (Mot. 1054).
Serrer au couple les écrous des pignons dentés
Vérifier que les repères du galet tendeur soient cor- 80 N.m (22) .
rectement alignés, sinon, refaire la tension.
Déposer les écrous des poulies d’arbres à cames.
Desserrer d’un tour maximum l’écrou du galet ten-
deur tout en le maintenant à l’aide d’une clé six pans
de 6 mm. Nota :
Aligner les repères du galet tendeur. Remplacer impérativement les écrous des pou-
Serrer au couple l’écrou de fixation du galet ten- lies d’arbres à cames par des écrous neufs.
deur (28 N.m).
Serrer au couple et à l’angle les écrous des poulies
d’arbres à cames (30 N.m + 86˚ ± 6˚).
Déposer l’outil (Mot. 1509) et (Mot. 1509-01).
b - Contrôle du calage
S’assurer du bon positionnement des repères du ga-
let tendeur avant d’effectuer le contrôle du calage de
la distribution.
Mettre en place l’outil (Mot. 1054) (vérifier que les
repères effectués précédemment sur les poulies
d’arbres à cames soient alignés).
Mettre en place l’outil (Mot. 1496).
Si l’outil ne s’engage pas, reprendre la procédure de
calage et de tension de la distribution.
Reposer :
- le carter inférieur de distribution,
- le carter supérieur de distribution.
Serrer au couple :
- les vis de fixation du carter inférieur de distribu-
tion (vis M6 : 8 N.m vis M8 : 20 N.m) ,
- les vis de fixation du carter supérieur de distri-
bution (vis M8 : 18 N.m vis M10 : 38 N.m).
10A-8
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
F4R, et 766 ou 767
Bloquer le volant moteur à l’aide d’un tournevis.
Serrer au couple et à l’angle la vis de fixation de la
poulie d’accessoires de vilebrequin (40 N.m +
110˚ ± 10˚).
Reposer :
- la courroie d’accessoires (voir 11A, Haut et avant
moteur, Courroie d'accessoires : Dépose - Re-
pose, page 11A-1) ,
- le bouchon de pige de Point Mort Haut en mettant
une goutte de MASTIXO sur le taraudage,
- les bouchons d’étanchéité neufs :
• de l’arbre à cames d’admission à l’aide de l’outil
(Mot. 1488) ,
• de l’arbre à cames d’échappement à l’aide de
l’outil (Mot. 1487) ,
- la suspension pendulaire droite (voir 19D, Suspen-
sion moteur, Suspension pendulaire droite :
Dépose - Repose, page 19D-10) .
Déposer l’outil (Mot. 1367-02).
Reposer :
- la protection latérale droite (voir MR 403 Carrosse-
rie, 56A, Enjoliveur de côté de caisse : Dépose -
Repose),
- l’écran de passage de roue avant droit (voir MR
403 Carrosserie, 55A, Protections extérieures,
Ecran de passage de roue avant : Dépose - Re-
pose),
- la roue avant droite (voir 35A, Roues et pneuma-
tiques, Roue : Dépose - Repose),
- le cache-style,
- la protection sous moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
10A-9
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
P9X, et 701 ou 715
Vidanger l’huile moteur (voir 10A, Ensemble mo-
Outillage spécialisé indispensable teur et bas moteur, Huile moteur : Vidange -
Remplissage, page 10A-18) .
Mot. 1672 Support moteur infé-
rieur. Déposer :
- les roues avant (voir 35A, Roues et pneumati-
ques, Roue : Dépose - Repose),
Couples de serragem
- la transmission avant droite (voir 29A, Transmis-
galets enrouleurs 50 N.m sions, Transmission de roue avant droite : Dé-
pose - Repose),
galet tendeur 43 N.m - la transmission avant gauche (voir 29A, Transmis-
sions, Transmission de roue avant gauche :
vis de fixation du carter 25 N.m
Dépose - Repose),
de distribution
- le catalyseur (voir 1 9 B , Echappement,
vis de fixation du guide 10 N.m Catalyseur : Dépose - Repose, page 19B-16) ,
de la jauge de niveau
d’huile sur le carter infé- - le précatalyseur (voir 1 9 B , Echappement,
rieur Précatalyseur : Dépose - Repose, page 19B-4) .
DÉPOSE
ATTENTION 116101
Se munir de la collection de bouchons spécial Desserrer le collier de serrage (1) du tuyau d’air en-
circuit d'injection haute pression. tre l’échangeur air-air et le volet d’admission d’air.
Remplacer impérativement tout tuyau haute Débrancher le tuyau d’air entre l’échangeur air-air et
pression ainsi que les agrafes de tuyaux haute le volet d’admission d’air.
pression déposés.
Déposer :
- le cache moteur,
- le protecteur sous moteur.
10A-10
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
P9X, et 701 ou 715
116969
Mettre en place l’outil (Mot. 1672).
Déposer le filtre à gazole (voir 13A, Alimentation
carburant, Filtre à gazole : Dépose - Repose,
page 13A-4) .
22112
Nota : Déposer :
Mettre en place des bouchons de propreté. - la courroie d’accessoires (voir 11A, Haut et avant
moteur, Courroie d'accessoires : Dépose - Re-
pose, page 11A-1) ,
- le galet enrouleur (2) .
Débrancher le connecteur du capteur de vilebre-
quin.
Déposer les vis de fixation de la pompe de direction
assistée (voir 36B, Direction assistée, Pompe de
direction assistée : Dépose - Repose).
10A-11
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
P9X, et 701 ou 715
117108 116965
Déposer les vis de fixation (3) du guide de la jauge Déposer :
de niveau d’huile sur le carter inférieur.
- les vis de fixation (4) du support sur la culasse,
Déposer la biellette de reprise de couple inférieure
- le support sur la culasse.
(voir 19D, Suspension moteur, Suspension pen-
dulaire arrière : Dépose - Repose, page 19D-35) .
Déposer la suspension pendulaire droite (voir 19D, Nota :
Suspension moteur, Suspension pendulaire Avant de déposer les vis de fixation du support
droite : Dépose - Repose, page 19D-10) . sur la culasse, bien repérer l’emplacement de
Lever le moteur à son maximum en serrant la vis de chacune d’elle.
l’outil (Mot. 1672).
10A-12
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
P9X, et 701 ou 715
116964 22062
Déposer : Aligner les repères (A) et (B) en tournant le moteur
dans le sens horaire par le biais de la vis de fixation
- la vis de fixation (5) du guide de la jauge de niveau
(7) du vilebrequin.
d’huile,
- les vis de fixation (6) du carter de distribution,
- le guide de la jauge de niveau d’huile,
- le carter de distribution.
Redescendre suffisamment le moteur pour dégager
l’accès à la vis de la poulie d’accessoires du vilebre-
quin.
22458
Le repère LH de l’arbre à cames du banc avant doit
être aligné avec le repère (C) .
Le repère RH de l’arbre à cames du banc arrière doit
être aligné avec le repère (D) .
Le repère (E) du pignon de la pompe à injection doit
être aligné avec le repère fixe (F) du carter de la cas-
cade de pignon.
10A-13
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
P9X, et 701 ou 715
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE REPOSE
ATTENTION
Lors du remplacement de la courroie de distribu-
tion, remplacer impérativement la courroie de
distribution, les galets tendeur et enrouleur et la
vis de la poulie d’accessoires de vilebrequin.
115697
21896-1
Reposer les galets enrouleurs (10) et (11) .
Positionner le plus petit des galets tendeurs en haut
(10) .
100142 Serrer au couple les galets enrouleurs (50 N.m).
Détendre la courroie de distribution en tournant le
galet tendeur automatique dan le sens anti-horaire à
l’aide d’une clé six pans de 10 mm (8) avec un cou-
ple n’excédant pas 40N.m.
Piger le galet tendeur automatique avec une clé six
pans de 6 mm (9) .
Déposer la courroie de distribution.
10A-14
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
P9X, et 701 ou 715
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
116409
22185
116410
Nota :
Le galet tendeur est livré avec une goupille (14) .
La goupille ne doit pas être déposé avant la pose
et le calage de la courroie de distribution sous
peine de désamorcer le galet.
10A-15
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
P9X, et 701 ou 715
22458
Effectuer deux tours de vilebrequin dans le sens ho-
raire (côté distribution) puis vérifier l’alignement des
repères, si l’alignement n’est pas correct, reprendre
l’opération depuis la pose de la courroie.
116965
III - ÉTAPE FINALE
Visser sans serrer les vis de fixation du support mo-
Reposer : teur sur la culasse.
- le carter de distribution,
- le guide de la jauge de niveau d’huile. Nota :
Reposer les vis de fixation du suppor t moteur sur
Nota : la culasse au même emplacement qu’avant le
démontage.
Remplacer impérativement les deux joints tori-
ques du guide de jauge. Serrer aux couples :
Serrer dans l’ordre et aux couples : - les vis supérieures de fixation du support sur la
- les vis de fixation du carter de distribution (25 culasse (54 N.m) (15) ,
N.m) , - les vis inférieures de fixation du support sur la
- les vis de fixation du guide de la jauge de ni- culasse (70 N.m) (16) .
veau d’huile sur le carter inférieur (10 N.m) ,
Brancher le connecteur du capteur de vilebrequin.
- la vis de fixation du guide de la jauge de niveau
d’huile sur le carter-cylindres (25 N.m). Reposer :
Reposer le support sur la culasse. - les vis de fixation de la pompe de direction assistée
(voir 36B, Direction assistée, Pompe de direc-
tion assistée : Dépose - Repose),
10A-16
ENSEMBLE MOTEUR ET BAS MOTEUR
Courroie de distribution : Dépose - Repose 10A
P9X, et 701 ou 715
Déposer les bouchons de propreté sur les tuyaux de
gazole. Jeter les bouchons de propreté, ne pas les
réutiliser.
Reposer :
- la biellette de reprise de couple inférieure (voir
19D, Suspension moteur, Suspension pendu-
laire arrière : Dépose - Repose, page 19D-35) ,
- le précatalyseur (voir 1 9 B , Echappement,
Précatalyseur : Dépose - Repose, page 19B-4) ,
- le catalyseur (voir 1 9 B , Echappement,
Catalyseur : Dépose - Repose, page 19B-16) ,
- la transmission avant gauche (voir 29A, Transmis-
sions, Transmission de roue avant gauche :
Dépose - Repose),
- la transmission avant droite (voir 29A, Transmis-
sions, Transmission de roue avant droite : Dé-
pose - Repose),
- les roues avant (voir 35A, Roues et pneumati-
ques, Roue : Dépose - Repose).
Remplir le moteur d’huile (voir 10A, Ensemble mo-
teur et bas moteur, Huile moteur : Vidange -
Remplissage, page 10A-18) .
Brancher :
- le tuyau d’air entre l’échangeur air-air et le volet
d’admission d’air,
- la batterie (voir 80A, Batterie, Batterie : Dépose -
Repose).
Serrer le collier de serrage du tuyau d’air entre
l’échangeur air-air et le volet d’admission d’air.
Reposer :
- le cache moteur,
- le protecteur sous moteur.
10A-17
ENSEMBLE MOTEUR ET BAS MOTEUR
Huile moteur : Vidange - Remplissage 10A
P9X, et 701
Couples de serragem
P9X 7,3 8
I - VIDANGE
22850
Mettre un bac à vidange sous le bouchon de vidan-
ge (3) .
Déposer le bouchon de vidange (3) du carter infé-
rieur d’huile.
Laisser s’écouler l’huile moteur dans un bac à vidan-
ge.
22244
Déposer :
- le bouchon (1) de remplissage d’huile,
- la jauge à huile (2) .
Mettre le véhicule sur un pont élévateur à deux co-
lonnes (voir 02A, Moyen de levage, Véhicule : Re-
morquage et levage).
Déposer le protecteur sous moteur.
10A-18
ENSEMBLE MOTEUR ET BAS MOTEUR
Huile moteur : Vidange - Remplissage 10A
P9X, et 701
Joint en cuivre - la jauge à huile.
116952
II - REMPLISSAGE
ATTENTION
Vérifier impérativement le niveau d’huile à la
jauge à huile.
Ne pas dépasser le niveau maxi de la jauge à
huile (peut entraîner la destruction du moteur).
Avant la livraison du véhicule au client, réajuster
le niveau d’huile moteur si nécessaire.
Nota :
Lors de la mise à niveau de l’huile moteur, res-
pecter impérativement un temps d’écoulement
de 10 min au minimum, avant de vérifier le
niveau à la jauge.
Reposer :
- le bouchon de remplissage,
10A-19
ENSEMBLE MOTEUR ET BAS MOTEUR
Huile moteur : Vidange - Remplissage 10A
V4Y
Couples de serragem
I - VIDANGE
Mettre le véhicule sur un pont élévateur à deux co-
lonnes (voir 02A, Moyen de levage, Véhicule : Re-
morquage et levage). 22307
Mettre un bac de récupération d’huile sous le bou-
chon (2) de vidange.
Déposer le bouchon (2) de vidange.
Laisser s’écouler l’huile dans le bac de récupération
d’huile.
22893
Déposer :
- le bouchon (1) de remplissage d’huile,
- la jauge de niveau d’huile,
- le protecteur sous moteur.
10A-20
ENSEMBLE MOTEUR ET BAS MOTEUR
Huile moteur : Vidange - Remplissage 10A
V4Y
Joint avec une lèvre en caoutchouc
113765
Reposer :
- le joint neuf sur le bouchon de vidange (pas de
sens de montage),
- le bouchon (2) de vidange.
Serrer au couple le bouchon de vidange (35 N.m).
II - REMPLISSAGE
Reposer le protecteur sous moteur.
Effectuer le remplissage de l’huile dans le moteur.
Respecter impérativement, un temps de 10 min au
minimum, avant de vérifier le niveau de remplissa-
ge, lors de la mise à niveau de l’huile dans le mo-
teur.
ATTENTION
Vérifier impérativement le niveau d’huile à la
jauge à huile.
Ne pas dépasser le niveau maxi de la jauge à
huile (peut entraîner la destruction du moteur).
Avant la livraison du véhicule au client, réajuster
le niveau d’huile moteur si nécessaire.
10A-21
ENSEMBLE MOTEUR ET BAS MOTEUR
Filtre à huile : Dépose - Repose 10A
F4R, et 766 ou 767
Serrer le filtre à huile à la main de 3/4 de tour.
Outillage spécialisé indispensable
116496
Mettre en place l’outil (Mot. 1329) (1) avec une pe-
tite rallonge et un cliquet sur le filtre à huile.
Déposer le filtre à huile.
REPOSE
10A-22
ENSEMBLE MOTEUR ET BAS MOTEUR
Filtre à huile : Dépose - Repose 10A
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Outillage spécialisé indispensable
Couples de serragem
DÉPOSE
116700
Vidanger le filtre à huile en déposant le bouchon in-
férieur (1) .
10A-23
ENSEMBLE MOTEUR ET BAS MOTEUR
Filtre à huile : Dépose - Repose 10A
P9X, et 701
REPOSE
116705
Remplacer impérativement :
Reposer :
- le filtre à huile,
10A-24
ENSEMBLE MOTEUR ET BAS MOTEUR
Filtre à huile : Dépose - Repose 10A
V4Y
REPOSE
Outillage spécialisé indispensable
Déposer :
III - ÉTAPE FINALE
- la roue avant droite (voir 35A, Roues et pneuma-
Remplir le moteur d’huile (voir 10A, Ensemble mo-
tiques, Roue : Dépose - Repose),
teur et bas moteur, Huile moteur : Vidange -
Remplissage, page 10A-18) .
- l’écran de passage de roue avant droit (voir MR
403, Carrosserie, 55A, Protections extérieures, Reposer :
Ecran de passage de roue avant : Dépose - Re-
- l’écran de passage de roue avant droit (voir MR
pose).
403, Carrosserie, 55A, Protections extérieures,
Vidanger le moteur (voir 10A, Ensemble moteur et Ecran de passage de roue avant : Dépose - Re-
bas moteur, Huile moteur : Vidange - Remplissa- pose),
ge, page 10A-18) . - la roue avant droite (voir 35A, Roues et pneuma-
tiques, Roue : Dépose - Repose).
Placer le bac de récupération d’huile sous le filtre
à huile.
116538
10A-25
ENSEMBLE MOTEUR ET BAS MOTEUR
Boîtier de filtre à huile : Dépose - Repose 10A
P9X, et 701
Vidanger :
Outillage spécialisé indispensable
- le circuit de refroidissement (voir 19A, Refroidis-
Mot. 1448 Pince à distance pour sement, Circuit de refroidissement : Vidange -
colliers élastiques. Remplissage, page 19A-12) ,
Mot. 1647 Coiffe de filtre à huile - l’huile moteur (voir 10A, Ensemble moteur et bas
diamètre 110 mm. moteur, Huile moteur : Vidange - Remplissage,
page 10A-18) .
DÉPOSE
10A-26
ENSEMBLE MOTEUR ET BAS MOTEUR
Boîtier de filtre à huile : Dépose - Repose 10A
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
113910
Déposer : 113909
113911
Déposer :
- les vis de fixation (3) des tubes d’eau sur le carter-
cylindres,
- les vis de fixation (3) du tube d’eau sur le boîtier
d’eau,
- les trois tubes d’eau rigides.
113908
10A-27
ENSEMBLE MOTEUR ET BAS MOTEUR
Boîtier de filtre à huile : Dépose - Repose 10A
P9X, et 701
10A-28
ENSEMBLE MOTEUR ET BAS MOTEUR
Sonde de niveau d'huile : Dépose - Repose 10A
V4Y
III - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
116539
10A-29
ENSEMBLE MOTEUR ET BAS MOTEUR
Sonde de niveau d'huile : Dépose - Repose 10A
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
DÉPOSE
116495
Débrancher le connecteur (3) de la sonde de niveau
d’huile.
Déposer la sonde de niveau d’huile.
REPOSE
10A-30
ENSEMBLE MOTEUR ET BAS MOTEUR
Sonde de niveau d'huile : Dépose - Repose 10A
P9X, et 701
REPOSE
Couples de serragem
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
vis de fixation de la 10 N.m Reposer la sonde de niveau d’huile.
sonde de niveau d’huile
Visser sans serrer les vis de fixation de la sonde de
niveau d’huile.
DÉPOSE Serrer au couple les vis de fixation de la sonde de
niveau d’huile (10 N.m).
22091
Déposer :
Nota :
Il est très important d’extraire la sonde sans for-
cer en la tournant légèrement dans le sens anti-
horaire pour éviter de la détruire.
10A-31
ENSEMBLE MOTEUR ET BAS MOTEUR
Carter inférieur : Dépose - Repose 10A
V4Y
REPOSE
Couples de serragem
I - ÉTAPE DE PRÉPARATION À LA REPOSE
vis du carter inférieur 10 N.m
DÉPOSE
101397
Dégraisser le carter inférieur (les plans de joint doi-
vent être propres, secs et non gras).
Appliquer suivant le dessin, un filet (1) de JOINT SII-
LICONE ADHERENT 77 11 227 484, d’une épais-
seur comprise entre 4,5 et 5,5 mm.
ATTENTION
Les plans de joint doivent être propres, secs et
non gras (éviter les traces de doigts).
ATTENTION
Un sur plus de produit d’étanchéité à l’application
peut provoquer un débordement de ce produit
22307
lors du serrage des pièces. Le mélange produit –
fluide peut entraîner une dégradation de cer-
Déposer : tains éléments (moteur, radiateur,…).
- les vis de fixation du carter,
- le carter inférieur. II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Reposer le carter inférieur.
10A-32
ENSEMBLE MOTEUR ET BAS MOTEUR
Carter inférieur : Dépose - Repose 10A
V4Y
22307
Approcher les vis de fixation du carter inférieur.
Serrer dans l’ordre et au couple les vis du carter in-
férieur (10 N.m).
10A-33
ENSEMBLE MOTEUR ET BAS MOTEUR
Carter inférieur : Dépose - Repose 10A
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
DÉPOSE
ATTENTION
Les plans de joint doivent être propres, secs et
non gras (éviter les traces de doigts).
ATTENTION
Un sur plus de produit d’étanchéité à l’application
peut provoquer un débordement de ce produit
lors du serrage des pièces. Le mélange produit –
fluide peut entraîner une dégradation de cer-
tains éléments (moteur, radiateur,…).
10A-34
ENSEMBLE MOTEUR ET BAS MOTEUR
Carter inférieur : Dépose - Repose 10A
F4R, et 766 ou 767
15159 15195
Appliquer un cordon de RHODORSEAL 5661 : Serrer dans l’ordre et aux couples :
- en (A) de chaque côté du palier n˚1, - les vis de fixation du carter inférieur sur le car-
ter-cylindres (18 N.m) (8) , (15) , (4) , (19) , (11) ,
- en (B) à l’intersection de la plaque de fermeture du
(12) ,
vilebrequin et du carter-cylindres.
- les vis de fixation du carter inférieur sur le car-
ter-cylindres (15 N.m) (10) , (13) , (9) , (14) , (7) ,
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
(16) , (6) , (17) , (5) , (18) , (3) , (20) , (2) , (21) , (1)
Reposer le carter inférieur avec un joint neuf. et (22) ,
Visser sans serrer : - les vis de fixation du carter inférieur sur la boîte
de vitesses (44 N.m).
- les vis de fixation du carter inférieur sur le carter-
cylindres,
III - ÉTAPE FINALE
- les vis de fixation du carter inférieur sur la boîte de
vitesses. Reposer la suspension pendulaire arrière (voir 19D,
Suspension moteur, Suspension pendulaire
arrière : Dépose - Repose, page 19D-35) .
Reposer le protecteur sous moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Effectuer le remplissage d’huile moteur (voir 10A,
Ensemble moteur et bas moteur, Huile moteur :
Vidange - Remplissage, page 10A-18) .
10A-35
ENSEMBLE MOTEUR ET BAS MOTEUR
Carter inférieur : Dépose - Repose 10A
P9X, et 701
Couples de serragem
DÉPOSE
10A-36
ENSEMBLE MOTEUR ET BAS MOTEUR
Carter inférieur : Dépose - Repose 10A
P9X, et 701
d'huile : Dépose - Repose, page 10A-29) ,
- la courroie d’accessoires (voir 11A, Haut et avant
moteur, Courroie d'accessoires : Dépose - Re-
pose, page 11A-1) ,
Débrancher :
- la Durit de retour d’huile,
117108
22206
116964
REPOSE
Déposer :
- le collier de serrage (3) de la Durit de retour d’huile
I - ÉTAPE DE PRÉPARATION À LA REPOSE
à l’aide de l’outil (Mot. 1448) ,
Nettoyer les plans de joints à l’aide d’un nettoyant
- les vis de fixation (5) et (7) du guide de la jauge à
SUPER DÉCAPANT POUR PLAN DE JOINTS.
huile,
- le guide de la jauge à huile.
IMPORTANT
- la vis de fixation (6) du support multifonctions sur le
carter inférieur, Ne pas gratter les plans de joint des surfaces en
aluminium.
- les vis de fixation du compresseur de climatisation,
Mettre des lunettes.
- la sonde de niveau d’huile (voir 10A, Ensemble
moteur et bas moteur, Sonde de niveau Mettre des gants pendant l’opération.
10A-37
ENSEMBLE MOTEUR ET BAS MOTEUR
Carter inférieur : Dépose - Repose 10A
P9X, et 701
Appliquer le produit sur la partie à nettoyer ; attendre
environ une dizaine de minutes puis l’enlever avec
une spatule en bois.
ATTENTION
Les plans de joint doivent être propres, secs et
non gras (éviter les traces de doigts).
Nota :
Remplacer impérativement les joints torique du
guide de la jauge à huile.
22210
Reposer :
- la courroie d’accessoires (voir 11A, Haut et avant
22209 moteur, Courroie d'accessoires : Dépose - Re-
pose, page 11A-1) ,
Appliquer un cordon de MASTIXO de 3 à 4 mm de
diamètre environ sur le plan de joint du carter infé- - la sonde de niveau d’huile (voir 10A, Ensemble
rieur. moteur et bas moteur, Sonde de niveau
d'huile : Dépose - Repose, page 10A-29) ,
Reposer le carter inférieur.
- le compresseur de climatisation,
- le guide de la jauge à huile,
10A-38
ENSEMBLE MOTEUR ET BAS MOTEUR
Carter inférieur : Dépose - Repose 10A
P9X, et 701
- les vis de fixation du guide de la jauge à huile
sur le carter inférieur (10 N.m) ,
- la vis de fixation du guide de la jauge à huile sur
le carter-cylindres (25 N.m).
Reposer :
- le support pendulaire arrière,
- la biellette inférieure de reprise de couple (voir
19D, Suspension moteur, Suspension pendu-
laire arrière : Dépose - Repose, page 19D-35) .
Serrer :
- au couple les vis de fixation du support arrière
sur le carter inférieur (62 N.m) ,
- la vis de fixation du palier relais sur le carter infé-
rieur.
Remplir l’huile moteur (voir 10A, Ensemble moteur
et bas moteur, Huile moteur : Vidange - Remplis-
sage, page 10A-18) .
Reposer le protecteur sous moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
10A-39
ENSEMBLE MOTEUR ET BAS MOTEUR
Pompe à huile : Dépose - Repose 10A
F4R, et 766 ou 767
- les vis (2) de fixation de la pompe à huile,
116634
Déposer :
- la vis (1) de fixation de la plaque anti-émulsion,
- la plaque anti-émulsion,
10A-40
ENSEMBLE MOTEUR ET BAS MOTEUR
Pompe à huile : Dépose - Repose 10A
P9X ou V4Y
P9X
V4Y
REPOSE
P9X
V4Y
10A-41
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
F4R, et 766 ou 767
- les écrans de passage de roues droit et gauche
Outillage spécialisé indispensable (voir MR 403, Carrosserie, 55A, Protections ex-
térieures, Ecran de passage de roue avant : Dé-
Mot. 1599 Outil de déclipsage
pose - Repose),
aérotherme sur tablier.
- les protections latérales droite et gauche (voir MR
Mot. 1390 Support pour dépose - 403, Carrosserie, 56A, Accessoires extérieurs,
repose groupe moto- Enjoliveur de côté de caisse : Dépose - Repo-
propulseur. se),
- les transmissions gauche et droite (voir 29A,
Transmissions, Transmission transversale
Couples de serragem avant : Dépose - Repose),
écrou supérieur de la 44 N.m - le bouclier avant (voir MR 403, Carrosserie, 55A,
suspension pendulaire Protections extérieures, Bouclier avant : Dépo-
gauche se - Repose).
IMPORTANT
Lors de cette opération, arrimer le véhicule au
pont élévateur à l’aide d’une sangle, pour éviter
un déséquilibre.
Vidanger :
Déposer :
116621
- la batterie (voir 80A, Batterie, Batterie : Dépose -
Débrancher :
Repose),
- le connecteur (1) de l’électrovanne de recyclage
- les roues avant (voir 35A, Roues et pneumati- des vapeurs d’essence,
ques, Roue : Dépose - Repose),
- le tuyau (2) de l’électrovanne de recyclage des va-
- le protecteur sous moteur, peurs d’essence,
10A-42
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
F4R, et 766 ou 767
- le tuyau (3) d’alimentation en essence de la rampe - le boîtier de filtre à air (voir 12A, Mélange carburé,
d’injection. Boîtier de filtre à air : Dépose - Repose, page
12A-15) .
116600
Déposer : 116622
116349
Déposer :
- la tresse (8) de masse sur la caisse,
- les cosses (9) de masse sur la caisse.
116602
Déposer :
- les écopes (7) de refroidissement,
- le bac à batterie (voir 80A, Batterie, Bac à
batterie : Dépose - Repose),
10A-43
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
F4R, et 766 ou 767
116610 116612
F4R, et 767
116608
Déposer les fixations (10) de la pompe à eau électri-
que.
Débrancher le connecteur du capteur (11) de pres-
sion du circuit de direction assistée.
22341
Déposer :
- la commande de boîte de vitesses automatique en
(14) ,
10A-44
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
F4R, et 766 ou 767
- la vis de fixation (15) du tuyau de climatisation.
F4R, et 766
22257
Déposer :
- le groupe motoventilateur,
- les écrous des canalisations de fluide réfrigérant
sur le condenseur (20) ,
22806 - la canalisation de fluide réfrigérant compresseur-
Retirer l’agrafe (16) sur le récepteur d’embrayage. condenseur (21) ,
Extraire le tuyau d’arrivée d’huile sur le récepteur - les vis de fixation du tuyau de direction assistée
d’embrayage. (22) ,
- le tuyau de direction assistée.
Déclipper le tuyau en (17) .
Débrancher le connecteur (18) du contacteur de
marche arrière. ATTENTION
Mettre en place des bouchons sur les tuyaux et
Déposer en (19) et écarter les câbles de commande le détendeur pour éviter l’introduction d’humidité
de boîte de vitesses. dans le circuit.
Déposer :
- la barre de renfort supérieure,
- les Durits d’air sur l’échangeur air-air,
- les canalisations de conditionnement d’air sur le
compresseur.
Débrancher :
- la Durit supérieure du radiateur de refroidissement,
- les connecteurs de la résistance et d’alimentation
du groupe motoventilateur,
- le connecteur du capteur de pression sur le con-
denseur.
10A-45
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
F4R, et 766 ou 767
- la suspension pendulaire arrière (voir 19D, Sus-
pension moteur, Suspension pendulaire
arrière : Dépose - Repose, page 19D-35) .
116604
116631
116606
Déposer :
- les vis (26) de fixation de la traverse inférieure, - les Durits d’eau du bocal de refroidissement,
10A-46
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE Lever la caisse en décalant légèrement le moteur
vers l’avant pour permettre le passage entre le ber-
ceau et la boîte de vitesses.
Dégager le moteur à l’aide de l’outil (Mot. 1390).
REPOSE
II - ÉTAPE FINALE
Brancher :
- les Durits du radiateur de chauffage à l’aide de
l’outil (Mot. 1599) ,
- les Durits d’eau du bocal de refroidissement,
- le tuyau de l’amplificateur de freinage.
Reposer les écrous de la bride du collecteur
d’échappement.
Serrer au couple les écrous de la bride du collec-
teur d’échappement (21 N.m).
Reposer :
- la suspension pendulaire arrière (voir 19D, Sus-
pension moteur, Suspension pendulaire
arrière : Dépose - Repose, page 19D-35) ,
116599
- l’ensemble de refroidissement avec la traverse,
Déposer l’écrou (31) de la suspension pendulaire - les vis de fixation de la traverse inférieure,
gauche. - les longerons,
Frapper à l’aide d’un jet en bronze la vis de la sus- - les vis de fixation des longerons,
pension pendulaire gauche.
- les tirants latéraux,
- les vis de fixation des tirants latéraux,
Nota :
- la vis de fixation du groupe ABS.
Les patins de l’outil (Mot. 1390) doivent presque
être en contact avec le moteur, en frappant avec Reposer :
le jet, le moteur vient se poser sur le support. - le tuyau de direction assistée,
10A-47
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
F4R, et 766 ou 767
- les vis de fixation du tuyau de direction assistée, Brancher le connecteur du capteur de pression du
circuit de direction assistée.
- la canalisation de fluide réfrigérant compresseur-
condenseur, Mettre en place la pompe à eau électrique.
- les écrous des canalisations de fluide réfrigérant Reposer :
sur le condenseur,
- les fixations de la pompe à eau électrique,
- le groupe motoventilateur.
- les cosses de masse sur la caisse,
Brancher :
- la tresse de masse sur la caisse,
- le connecteur du capteur de pression sur le con-
denseur, - le boîtier de filtre à air (voir 12A, Mélange carburé,
Boîtier de filtre à air : Dépose - Repose, page
- les connecteurs de la résistance et d’alimentation
12A-15) ,
du groupe motoventilateur,
- le bac à batterie (voir 80A, Batterie, Bac à
- la Durit supérieure du radiateur de refroidissement.
batterie : Dépose - Repose),
Reposer :
- les écopes de refroidissement,
- les canalisations de conditionnement d’air sur le
compresseur, - le raccord sur la pompe de direction assistée,
Mettre en place et reposer les câbles de commande - le tuyau d’alimentation en essence de la rampe
de boîte de vitesses. d’injection,
Brancher le connecteur du contacteur de marche ar- - le tuyau de l’électrovanne de recyclage des va-
rière. peurs d’essence,
Clipper le tuyau d’arrivée d’huile du récepteur d’em- - le connecteur de l’électrovanne de recyclage des
brayage sur la boîte de vitesses. vapeurs d’essence.
Introduire le tuyau d’arrivée d’huile dans le récepteur Reposer :
d’embrayage.
- le bouclier avant (voir MR 403, Carrosserie, 55A,
Mettre en place l’agrafe sur le récepteur d’embraya- Protections extérieures, Bouclier avant : Dépo-
ge. se - Repose),
10A-48
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
F4R, et 766 ou 767
Effectuer :
- le moteur si nécessaire (voir 10A, Ensemble mo-
teur et bas moteur, Huile moteur : Vidange -
Remplissage, page 10A-18) ,
- le remplissage du circuit de refroidissement (voir
19A, R e f r o i d i s s e m e n t, C i r c u i t de
refroidissement : Vidange - Remplissage, page
19A-12) ,
- la purge du circuit de refroidissement (voir 19A,
Refroidissement, Circuit de refroidissement :
Purge, page 19A-15) ,
- le remplissage du circuit réfrigérant (voir 62A, Con-
ditionnement d’air, Circuit de fluide
réfrigérant : Vidange - Remplissage).
10A-49
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
V4Y
- les écrans de passage de roues avant droit et gau-
Outillage spécialisé indispensable che (voir MR 403, Carrosserie, 55A, Protections
extérieures, Ecran de passage de roue avant :
Mot. 1390 Support pour dépose -
Dépose - Repose),
repose groupe moto-
propulseur. - la transmission avant droite (voir 29A, Transmis-
sions, Transmission de roue avant droite : Dé-
pose - Repose),
Couples de serragem
- la transmission avant gauche (voir 29A, Transmis-
vis de fixation du tam- 105 N.m sions, Transmission de roue avant gauche : dé-
pon élastique pose - Repose),
DÉPOSE
IMPORTANT
Lors de cette opération, arrimer le véhicule au
pont élévateur à l’aide d’une sangle, pour éviter
un déséquilibre.
Déposer :
116462
- la batterie (voir 80A, Batterie, Batterie : Dépose - Débrancher les raccords rapides d’alimentation de
Repose), carburant (1) .
- les roues avant (voir 35A, Roues et pneumati- Déposer :
ques, Roue : Dépose - Repose),
- le bac à batterie (voir 80A, Batterie, Bac à
- le protecteur sous moteur, batterie : Dépose - Repose).
10A-50
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
V4Y
- le résonateur d’air (voir 12A, Mélange carburé,
Résonateur d'air : Dépose - Repose, page 12A-
67) ,
- le boîtier de filtre à air (voir 12A, Mélange carburé,
Boîtier de filtre à air : Dépose - Repose, page
12A-15) .
116349
Déposer les tresses de masse (5) situées dans l’aile
avant gauche.
Débrancher les connecteurs moteur (6) .
Ecarter les faisceaux moteur.
22259-1 Débrancher les connecteurs du groupe motoventila-
Déclipper les porte fusibles (3) . teur.
Déposer la Durit supérieure de radiateur.
116602
Déposer les déflecteurs d’air (4) du radiateur.
10A-51
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
V4Y
Traverse supérieure avant).
116454
Débrancher la connectique du capteur de pression
de climatisation (8) .
116456
115622
Déposer :
116467
- les goupilles (9) du radiateur,
Déposer :
- l’ensemble "radiateur-condenseur-groupe moto-
- les tuyaux (7) de conditionnement d’air situés sur le ventilateur".
condenseur,
- les projecteurs avant, projecteurs au Xénon (voir
80C, Lampes au xénon, Projecteurs au xénon :
Dépose - Repose) ou projecteurs halogène (voir
80B, Projecteurs avant, Projecteurs halogène :
Dépose - Repose) (selon niveau d’équipement).
Dégrafer le faisceau qui se situe sur la traverse su-
périeure avant.
Déposer la traverse supérieure avant (voir MR 354,
Carrosserie, 42A, Structure supérieure avant :
10A-52
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
V4Y
22252-1 116454
Déposer les tuyaux d’aérotherme (10) . Mettre une pince Durit en (12) sur le tuyau basse
pression de direction assistée.
Désaccoupler le tuyau basse pression de direction
assistée en (12) .
Mettre une pince Durit sur le tuyau de direction as-
sistée entre le bocal de direction assistée et la pom-
pe de direction assistée.
Déposer :
- le tuyau de direction assistée entre le bocal de di-
rection assistée et la pompe de direction assistée
- les vis de fixation (13) du tuyau de basse pression
de direction assistée,
- le tuyau basse pression de direction assistée (14)
avec le bocal de direction assistée.
22341
Déposer :
10A-53
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
V4Y
- la traverse de support radiateur (voir MR 403, Car- II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
rosserie, 41A, Structure inférieure avant, Tra-
verse de support radiateur : Dépose - repose),
22860
Mettre en place l’outil (Mot. 1390) , les patins doi-
vent être placés sous les zones grisées (18) .
22041
Déposer :
- le tuyau de fluide réfrigérant (17) sur le compres-
seur,
- l’écrou de fixation du tuyau de direction assistée si-
tué sur la boîte de vitesses,
- les Durits sur le vase d’expansion.
Ecarter le câble de sélection de passage de vitesse.
Déposer :
- le tuyau de dépression de l’amplificateur de freina-
ge au niveau de son raccord rapide,
- le tuyau de direction assistée au niveau de la cré-
maillère.
116461
Déposer les vis de fixation (19) du support pendulai-
re avant droit.
10A-54
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
V4Y
- l’écrou de fixation du tampon élastique (20) .
Serrer aux couples :
- les vis de fixation du tampon élastique (105
N.m) ,
- l’écrou de fixation du tampon élastique (44
N.m).
Reposer les vis de fixation (19) du support pendulai-
re avant droit.
Serrer au couple les vis de fixation du support
pendulaire avant droit (62 N.m).
Lever la caisse et dégager l’outil (Mot. 1390).
II - ÉTAPE FINALE
Reposer le tuyau de direction assistée au niveau de
la crémaillère.
Serrer au couple la vis de fixation du tuyau de di-
rection assistée sur boîtier de direction (21 N.m).
116464
Déposer : Reposer :
Déposer les vis de fixation du tampon élastique (21) - la traverse de support radiateur (voir MR 403, Car-
. rosserie, 41A, Structure inférieure avant, Tra-
verse de support radiateur : Dépose - Repose),
Lever la caisse en décalant légèrement le moteur
vers l’avant pour permettre le passage entre le ber- - la suspension pendulaire arrière (voir 19D, Sus-
ceau et la boîte de vitesses. pension moteur, Suspension pendulaire
arrière : Dépose - Repose, page 19D-35) ,
Déposer le moteur vers l’avant à l’aide de l’outil
(Mot. 1390). - les vis de fixation (16) des allonges de traverse,
- la vis de fixation (15) des tirants.
REPOSE Serrer au couple :
- la vis de fixation des tirans (44 N.m) ,
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- les vis de fixation des allonges de traverse (44
Positionner l’ensemble "moteur-boîte de vitesses" N.m).
sous la caisse à l’aide de l’outil (Mot. 1390).
Reposer :
Descendre la caisse en décalant le moteur pour
- le tuyau basse pression de direction assistée (14)
mettre les suspensions pendulaires en place.
avec le bocal de direction assistée,
Reposer :
- les vis de fixation (13) du tuyau basse presssion de
- les vis de fixation du tampon élastique (21) , direction assistée,
10A-55
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
V4Y
- le tuyau de direction assistée qui va du bocal de di- - les connecteurs moteur (6) .
rection assistée jusqu’à la pompe de direction as-
Reposer :
sistée.
- les tresses de masse (5) situées dans l’aile avant
Retirer :
gauche,
- la pince Durit en (12) ,
- les déflecteur d’air (4) du radiateur.
- la pince Durit sur le tuyau de direction assistée en-
Clipper les porte-fusibles (3) .
tre le bocal de direction assistée et la pompe de di-
rection assistée. Reposer :
Reposer : - la boîtier fusibles-relais,
- le précatalyseur arrière (voir 19B, Echappement, - le boîtier de filtre à air (voir 12A, Mélange carburé,
Précatalyseur arrière : Dépose - Repose, page Boîtier de filtre à air : Dépose - Repose, page
19B-14) , 12A-15) ,
- le précatalyseur avant (voir 19B, Echappement, - le résonateur d’air (voir 12A, Mélange carburé,
Précatalyseur avant : Dépose - Repose, page Résonateur d'air : Dépose - Repose, page 12A-
19B-12) , 67) ,
- la traverse inférieure extrême avant (voir MR 354, - le bac à batterie (voir 80A, Batterie, Bac à
Carrosserie, 41A, Structure inférieure avant : batterie : Dépose - Repose).
Traverse extrême avant), Brancher les raccords rapides d’alimentation de car-
- les tôles porte-phare (voir MR 354, Carrosserie, burant (1) .
42A, Structure supérieure avant : Tôles porte- Reposer :
phare),
- le bouclier avant (voir MR 403, Carrosserie, 55A,
- la rotule de sélecteur de vitesse (11) , Protections extérieure Bouclier avant : Dépose
- les tuyaux d’aérotherme (10) , - Repose),
10A-56
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
V4Y
Faire l’appoint en huile de direction assistée.
IMPORTANT
Appuyer plusieurs fois sur la pédale de frein pour
mettre en contact les pistons, les plaquettes et
les disques de frein.
Fixer correctement le flexible de frein et le
câblage du capteur du système d’antiblocage
des roues.
10A-57
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
P9X, et 701
Matériel indispensable
station de charge
Couples de serragem
117000
Déclipper le protecteur des écrous du cache moteur
à l’aide d’un tournevis plat.
10A-58
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
P9X, et 701
Vidanger :
- le circuit de refroidissement (voir 19A, Refroidis-
sement, Circuit de refroidissement : Vidange -
Remplissage, page 19A-12) ,
- le circuit de conditionnement d’air à l’aide d’une
station de charge.
Déposer :
- les roues avant (voir 35A, Roues et pneumati-
ques, Roue : Dépose - Repose),
- le bouclier avant (voir MR 403 Carrosserie, 55A,
Protections extérieures, Bouclier avant : Dépo-
se - Repose),
- le projecteur avant gauche (voir 80C, Lampes au
xénon, Projecteur au xénon : Dépose - Repo-
se).
- le calculateur de boîte de vitesses automatique
(voir 23A, Boîte de vitesse automatique, Calcu-
117001
lateur de boîte de vitesses automatique : Dépo-
se - Repose),
Déposer :
- le bac à batterie (voir 80A, Batterie, Bac à
- les écrous de fixation (1) du cache moteur, batterie : Dépose - Repose).
- le cache moteur.
116661
Déposer :
117002
- le calculateur d’injection diesel (voir 13B, Injection
Déposer : diesel, Calculateur d'injection diesel : Dépose -
Repose, page 13B-22) ,
- les vis de fixation (2) du cache turbocompresseur,
- la vis de la bride du faisceau électrique.
- l’écrou de fixation (3) du cache turbocompresseur,
Dégrafer le faisceau électrique.
- le cache du turbocompresseur, Ecarter le faisceau électrique.
- le protecteur sous moteur. Déposer le support du calculateur d’injection diesel.
10A-59
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
P9X, et 701
Déposer :
- le vase d’expansion (voir 19A, Refroidissement,
Vase d'expansion : Dépose - Repose, page 19A-
57) ,
- les fusibles .
Nota :
Les fusibles sont repérés par couleurs sur le boî-
tier à fusibles.
116347
Débrancher :
116335
Déboîter la rotule de commande de boîte de vites-
ses en (4) .
Extraire le câble de commande de boîte de vitesses
de son arrêt de gaine en (5) .
117221
10A-60
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
P9X, et 701
Déposer : - les vis de fixation (9) du support de l’échangeur air-
huile,
- la traverse supérieure (voir MR 403 Carrosserie,
42A, Structure supérieure avant, Traverse su- - l’échangeur air huile,
périeure avant : Dépose - Repose), - la traverse support radiateur (voir MR 354 Carros-
- le radiateur de refroidissement (voir 19A, Refroi- serie, 41A, Structure inférieure avant, Traverse
dissement, Radiateur de refroidissement : Dé- support radiateur).
pose - Repose, page 19A-16) , - les transmissions (voir 29A, Transmissions,
Transmission de roue avant gauche : Dépose -
- l’échangeur air-air (voir 1 2 B , Suralimentation,
Repose et 29A, Transmissions, Transmission
Echangeur air - air : Dépose - Repose, page
de roue avant droite : Dépose - Repose),
12B-25) ,
- le catalyseur (voir 1 9 B , Echappement,
- le condenseur de conditionnement d’air (voir 62A, Catalyseur : Dépose - Repose, page 19B-16) ,
Conditionnement d’air, Condenseur : Dépose -
Repose), - le précatalyseur (voir 1 9 B , Echappement,
Précatalyseur : Dépose - Repose, page 19B-4) .
116963
117167
Mettre en places des pince-Durits sur les Durits de
direction assistée en (10) .
23041
Déposer :
10A-61
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
P9X, et 701
117185 117183
Mettre en place un pince-Durit sur la Durit de direc-
tion assistée en (11) .
Débrancher la Durit de direction assistée.
Ecarter la canalisation de direction assistée.
117222
Débrancher le raccord de la canalisation de direc-
tion assistée en (12) .
Déposer les écrous de fixation (13) des brides de la
canalisation de direction assistée.
Ecarter la canalisation de direction assistée.
10A-62
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
P9X, et 701
117166 116349
Débrancher : Débrancher :
- le tuyau d’alimentation de carburant, - les vis des masses (14) sur le longeron,
- le tuyau de retour de carburant. - les connecteurs (15) des faisceaux électriques,
- les connecteurs du calculateur de puissance (voir
IMPORTANT 1 3 B , Injection diesel, Calculateur de
puissance : Dépose - Repose, page 13B-24) .
Lors de cette opération, il est impératif de :
- ne pas fumer et ne pas approcher d’objet incan-
descent près de l’aire de travail,
- faire attention aux projections de carburant en
débranchant le raccord,
- protéger les zones sensibles à l’écoulement de
carburant.
116352
Débrancher les connecteurs (16) du boîtier de pré-
chauffage.
10A-63
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
P9X, et 701
Déposer :
- la suspension pendulaire arrière (voir 19D, Sus-
pension moteur, Suspension pendulaire
arrière : Dépose - Repose, page 19D-35) ,
- la suspension pendulaire gauche (voir 19D, Sus-
pension moteur, Suspension pendulaire
gauche : Dépose - Repose, page 19D-20) ,
- la suspension pendulaire droite (voir 19D, Suspen-
sion moteur, Suspension pendulaire droite :
Dépose - Repose, page 19D-10) .
Lever puis avancer légèrement l’ensemble
« moteur-boîte de vitesses » vers l’avant du véhicu-
le.
Déposer :
- les vis de fixation de la coiffe de la boîte de vites-
ses,
- la coiffe de la boîte de vitesses.
117223
Lever le véhicule pour déposer l’ensemble
Déclipper les porte-fusibles en poussant les languet- « moteur-boîte de vitesses » .
tes (17) .
Nota :
Nota : S’assurer qu’aucun éléments ne gène le pas-
Les porte-fusibles sont repérés par couleurs sur sage de la caisse autour de l’ensemble « moteur-
le boîtier à fusibles. boîte de vitesses » .
10A-64
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
P9X, et 701
Brancher : - la traverse supérieure (voir MR 403 Carrosserie,
42A, Structure supérieure avant, Traverse su-
- les vis des masses sur le longeron,
périeure avant : Dépose - Repose),
- les connecteurs des faisceaux électriques, Brancher le raccord de la canalisation de condition-
- les connecteurs du boîtier de préchauffage, nement d’air.
- le condenseur de conditionnement d’air (voir 62A, - le bouclier avant (voir MR 403 Carrosserie, 55A,
Protections extérieures, Bouclier avant : Dépo-
Conditionnement d’air, Condenseur : Dépose -
Repose), se - Repose),
- les roues avant (voir 35A, Roues et pneumati-
- l’échangeur air-air (voir 1 2 B , Suralimentation,
Echangeur air - air : Dépose - Repose, page ques, Roue : Dépose - Repose).
12B-25) , Effectuer le remplissage :
- le radiateur de refroidissement (voir 19A, Refroi- - du circuit de refroidissement (voir 19A, Refroidis-
dissement, Radiateur de refroidissement : Dé- sement, Circuit de refroidissement : Vidange -
pose - Repose, page 19A-16) , Remplissage, page 19A-12) ,
10A-65
ENSEMBLE MOTEUR ET BAS MOTEUR
Ensemble moteur - boîte de vitesses : Dépose - Repose 10A
P9X, et 701
- du circuit de conditionnement d’air à l’aide d’une
station de charge,
- du réservoir de direction assistée.
Reposer :
- le protecteur sous moteur,
- le cache du turbocompresseur,
- les vis de fixation du cache turbocompresseur,
- l’écrou de fixation du cache turbocompresseur,
- le cache moteur,
- les écrous de fixation du cache moteur.
Clipper le protecteur des écrous du cache moteur.
Reposer :
- la batterie (voir 80A, Batterie, Batterie, Dépose -
Repose),
- le tuyau d’air entre le boîtier de filtre à air et le tur-
bocompresseur.
Effectuer la purge :
- du circuit de refroidissement (voir 19A, Refroidis-
sement, Circuit de refroidissement : Purge,
page 19A-15) ,
- du circuit de direction assistée en manoeuvrant le
volant de direction de butée en butée moteur tour-
nant.
10A-66
HAUT ET AVANT MOTEUR
Courroie d'accessoires : Dépose - Repose 11A
V4Y
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Outillage spécialisé indispensable
Couples de serragem
DÉPOSE
11A-1
HAUT ET AVANT MOTEUR
Courroie d'accessoires : Dépose - Repose 11A
V4Y
2 - Courroie accessoire de direction assistée Tendre la courroie d’accessoires de direction assis-
tée en serrant la vis de tension de courroie (5) .
22321
22321
Desserrer :
Régler la tension de la courroie d’accessoires de di-
- la vis de fixation (4) de la pompe de direction assis- rection assistée à l’aide de l’outil (Mot. 1715) ou
tée, (Mot. 1505) en placant l’outil en (B).
- la vis (5) du système de tension de courroie d’ac- La tension de courroie d’accessoires de direction
cessoires de direction assistée. assistée doit être de 219 à 243 H.
Déposer la courroie d’accessoires de direction as- Serrer la vis de fixation (4) de la pompe de direction
sistée. assistée.
11A-2
HAUT ET AVANT MOTEUR
Courroie d'accessoires : Dépose - Repose 11A
V4Y
22304
Régler la tension de la courroie d’accessoires d’al-
ternateur-compresseur à l’aide de l’outil (Mot. 1715)
ou (Mot. 1505) en placant l’outil en (A).
La tension de la courroie d’accessoires d’alterna-
teur-compresseur doit être de 290 à 314 H.
Serrer au couple l’écrou de fixation de la poulie du
galet tendeur (30 N.m).
11A-3
HAUT ET AVANT MOTEUR
Courroie d'accessoires : Dépose - Repose 11A
P9X, et 701
Couples de serragem
Déposer :
- le cache moteur,
11A-4
HAUT ET AVANT MOTEUR
Courroie d'accessoires : Dépose - Repose 11A
P9X, et 701
ATTENTION
Ne pas faire fonctionner le moteur sans courroie
d’accessoire, pour éviter la destruction de la pou-
lie d’accessoire du vilebrequin.
REPOSE
ATTENTION
Remplacer impérativement une courroie dépo-
sée.
ATTENTION
117110 Lors du remplacement de la courroie, remplacer
impérativement les galets tendeurs et enrou-
leurs.
Reposer :
- les galets enrouleurs,
- le galet tendeur.
22166
- les vis de fixation du galet tendeur (25 N.m).
- les galets enrouleurs (4) . - la suspension pendulaire droite (voir 19D, Suspen-
sion moteur, Suspension pendulaire droite :
Lever le moteur à l’aide de l’outil (Mot. 1672) pour Dépose - Repose, page 19D-10) ,
permettre la dépose de la poulie de renvoi.
- la biellette inférieure de reprise de couple (voir
Déposer : 19D, Suspension moteur, Suspension pendu-
- la vis de fixation (5) de la poulie de renvoi, laire arrière : Dépose - Repose, page 19D-35) .
- la poulie de renvoi (6) . Déposer l’outil (Mot. 1672).
11A-5
HAUT ET AVANT MOTEUR
Courroie d'accessoires : Dépose - Repose 11A
P9X, et 701
Reposer :
- la traverse longitudinale droite de liaison du ber-
ceau (voir MR 403 Carrosserie, 41A, Structure
inférieure avant, Traverse support radiateur :
Dépose - Repose),
- le protecteur latéral,
- l’écran de passage de roue avant droit (voir MR
403 Carrosserie, 55A, Protections extérieures,
Ecran de passage de roue avant : Dépose - Re-
pose),
- la transmission avant droite (voir 29A, Transmis-
sions, Transmission de roue avant droite : Dé-
pose - Repose),
- la transmission avant gauche (voir 29A, Transmis-
sions, Transmission de roue avant gauche :
Dépose - Repose),
- les roues avant (voir 35A, Roues et pneumati-
ques, Roue : Dépose - Repose),
- le protecteur sous moteur,
- le cache moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
11A-6
HAUT ET AVANT MOTEUR
Chaîne de distribution : Dépose - Repose 11A
V4Y
DÉPOSE
REPOSE
II - ÉTAPE FINALE
Reposer l’ensemble "moteur-boîte de vitesses "
(voir 10A, Ensemble moteur et bas moteur, En-
semble moteur - boîte de vitesses : Dépose - Re-
pose, page 10A-42) .
11A-7
HAUT ET AVANT MOTEUR
Arbre à cames : Dépose - Repose 11A
V4Y
DÉPOSE
REPOSE
II - ÉTAPE FINALE
Reposer l’ensemble Moteur-Boîte de Vitesse (voir
10A, Ensemble moteur et bas moteur, Ensemble
moteur - boîte de vitesses : Dépose - Repose,
page 10A-42) .
11A-8
HAUT ET AVANT MOTEUR
Arbre à cames : Dépose - Repose 11A
F4R, et 766 ou 767
- la courroie de distribution (voir 10A, Ensemble
Outillage spécialisé indispensable moteur et bas moteur, Courroie de
distribution : Dépose - Repose, page 10A-1) .
Mot. 1509 Outil de blocage des
pignons d'arbres à
cames.
Couples de serragem
DÉPOSE
Déposer :
Déposer :
11A-9
HAUT ET AVANT MOTEUR
Arbre à cames : Dépose - Repose 11A
F4R, et 766 ou 767
116502 116488
Déposer :
116500
Débrancher :
- les connecteurs (4) des bobines d’allumage, Mettre en place l’outil de blocage des pignons d’ar-
bres à cames (Mot. 1509).
- les tuyaux de recyclage des vapeurs d’huile,
Serrer au couple les écrous de l’outil de blocage
- le tuyau de l’amplificateur de freinage. des pignons d’arbres à cames (80 N.m) (9) ,
- le connecteur de la sonde à oxygène en amont, - les écrous (10) des poulies d’arbres à cames,
11A-10
HAUT ET AVANT MOTEUR
Arbre à cames : Dépose - Repose 11A
F4R, et 766 ou 767
- le couvre-culasse en tapant à l’aide d’un jet en
bronze sur les oreilles (11) .
21880
14499
Déposer :
Déposer :
REPOSE
- les vis de fixation du décanteur d’huile,
- le décanteur d’huile.
I - ÉTAPE DE PRÉPARATION À LA REPOSE
Nota :
Réamorcer impérativement les butées hydrauli-
ques car elles risquent de se vider après un
temps de dépose prolongé.
Reposer :
21885
11A-11
HAUT ET AVANT MOTEUR
Arbre à cames : Dépose - Repose 11A
F4R, et 766 ou 767
Repérage des arbres à cames III - ÉTAPE FINALE
14518
15106-1
ATTENTION
Les plans de joint doivent être propres, secs et
non gras (éviter les traces de doigts).
1120
Détail du marquage :
• AM = Admission,
• EM = Echappement.
11A-12
HAUT ET AVANT MOTEUR
Arbre à cames : Dépose - Repose 11A
F4R, et 766 ou 767
21885
Reposer le couvre-culasse.
Serrer dans l’ordre et aux couples :
- les vis du couvre-culasse (8 N.m) (22) , (23) ,
(20) , (13) ,
- les vis du couvre-culasse (12 N.m) (1) , (2) , (3) ,
(4) , (5) , (6) , (7) , (8) , (9) , (10) , (11) , (12) , (14) ,
(15) , (16) , (17) , (18) , (19) , (21) , (24) .
Desserrer dans l’ordre les vis du couvre-culasse
(22) , (23) , (20) , (13) .
Serrer dans l’ordre et au couple les vis du couvre-
culasse 12 N.m (22) , (23) , (20) , (13) .
21883
ATTENTION
Les plans de joint doivent être propres, secs et
non gras (éviter les traces de doigts).
11A-13
HAUT ET AVANT MOTEUR
Arbre à cames : Dépose - Repose 11A
F4R, et 766 ou 767
- la courroie d’accessoires (voir MR 353 Mécani-
que, 07A, Valeurs et réglages du groupe
motopropulseur : Tension courroie accessoi-
res),
- les bobines d’allumage (voir 1 7 A , Allumage,
Bobines : Dépose - Repose, page 17A-2) .
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Reposer :
- le cache style moteur,
- le protecteur sous moteur.
21884
11A-14
HAUT ET AVANT MOTEUR
Arbre à cames : Dépose - Repose 11A
P9X, et 701 ou 715
DÉPOSE
REPOSE
II - ÉTAPE FINALE
Reposer l’ensemble Moteur-Boîte de vitesses (voir
10A, Ensemble moteur et bas moteur, Ensemble
moteur - boîte de vitesses : Dépose - Repose,
page 10A-42) .
11A-15
HAUT ET AVANT MOTEUR
Culasse : Dépose - Repose 11A
V4Y
DÉPOSE
REPOSE
II - ÉTAPE FINALE
Reposer :
- l’ensemble Moteur - Boîte de Vitesse (voir 10A,
Ensemble moteur et bas moteur, Ensemble mo-
teur - boîte de vitesses : Dépose - Repose, page
10A-42) ,
- la batterie (voir 80A, Batterie, Batterie : Dépose -
Repose).
11A-16
HAUT ET AVANT MOTEUR
Culasse : Dépose - Repose 11A
F4R, et 766 ou 767
Matériel indispensable
Couples de serragem
DÉPOSE
IMPORTANT
Lors de cette opération, arrimer le véhicule au
pont élévateur à l’aide d’une sangle, pour éviter
un déséquilibre.
Déposer :
- le protecteur moteur.
11A-17
HAUT ET AVANT MOTEUR
Culasse : Dépose - Repose 11A
F4R, et 766 ou 767
- les arbres à cames (voir 11A, Haut et avant mo-
teur, Arbre à cames : Dépose - Repose, page
11A-8) .
11A-18
HAUT ET AVANT MOTEUR
Culasse : Dépose - Repose 11A
F4R, et 766 ou 767
116502 116621
116480 116500
Débrancher :
11A-19
HAUT ET AVANT MOTEUR
Culasse : Dépose - Repose 11A
F4R, et 766 ou 767
- les tuyaux (8) de recyclage des vapeurs d’huile sur
le collecteur d’admission,
- le tuyau (9) de l’amplificateur de freinage sur le col-
lecteur d’admission,
- le connecteur (10) du boîtier papillon.
Ecarter le faisceau des injecteurs.
11A-20
HAUT ET AVANT MOTEUR
Culasse : Dépose - Repose 11A
F4R, et 766 ou 767
116475 116491
Déposer :
- les colliers (11) de fixation des Durits de refroidis-
sement du turbocompresseur,
- les Durits de refroidissement du turbocompres-
seur,
- les tuyaux d’arrivée et de retour d’huile du turbo-
compresseur en (12) ,
- les Durits de régulation de pression de suralimen-
tation sur le turbocompresseur en (13) ,
- les colliers (14) des Durits de refroidissement sur le
boîtier d’eau,
- les Durits de refroidissement sur le boîtier d’eau.
116482
11A-21
HAUT ET AVANT MOTEUR
Culasse : Dépose - Repose 11A
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
15153-1
Déposer : Appliquer le produit sur la partie à nettoyer, attendre
environ une dizaine de minutes, puis enlever les ré-
- les vis de fixation de la culasse,
sidus avec une spatule en bois.
- la culasse.
ATTENTION
NETTOYAGE Ne pas laisser tomber de produit sur les peintu-
res.
Nettoyer la culasse avec soin pour éviter que des
IMPORTANT
cor ps étrangers soient introduits dans les canali-
Ne pas gratter les plans de joint des surfaces en sations d’amenée et de retour d’huile.
aluminium.
Le non respect de cette consigne risque d’entraî-
Mettre des lunettes. ner l’obturation des différents conduits d’ame-
Mettre des gants pendant l’opération. née d’huile et de provoquer une destruction
rapide du moteur.
Nettoyer les plans de joint avec du produit DE-
CAPJOINT pour dissoudre la partie du joint restant
collée.
11A-22
HAUT ET AVANT MOTEUR
Culasse : Dépose - Repose 11A
F4R, et 766 ou 767
CONTRÔLE DU PLAN DE JOINT DE LA CULASSE - les tuyaux d’arrivée et de retour d’huile du turbo-
compresseur,
Vérifier qu’il n’y ait pas de déformation du plan de
joint à l’aide d’une règle et d’un jeu de cale. - les Durits de refroidissement du turbocompres-
seur,
Déformation maximale : 0,05 mm.
- les colliers de fixation des Durits de refroidisse-
ment du turbocompresseur,
ATTENTION
Aucune rectification de la culasse n’est autori-
sée.
REPOSE
11A-23
HAUT ET AVANT MOTEUR
Culasse : Dépose - Repose 11A
F4R, et 766 ou 767
- les connecteurs des injecteurs.
Reposer :
- les arbres à cames (voir 11A, Haut et avant mo-
teur, Arbre à cames : Dépose - Repose, page
11A-8) ,
- les bobines d’allumage (voir 1 7 A , Allumage,
Bobines : Dépose - Repose, page 17A-2) ,
- la patte de levage côté distribution,
- la vis de fixation de la patte de levage côté suspen-
sion pendulaire,
- la patte de levage côté boîte de vitesses,
- les vis de fixation de la patte de levage côté boîte
de vitesses,
- la courroie de distribution (voir 10A, Ensemble
moteur et bas moteur, Courroie de
distribution : Dépose - Repose, page 10A-1) ,
- la courroie d’accessoires (voir MR 353 Mécani-
que, 07A, Valeurs et réglages du groupe
motopropulseur : Tension courroie accessoi-
res),
- le précatalyseur (voir 1 9 B , Echappement,
Précatalyseur : Dépose - Repose, page 19B-4) ,
- le cache style moteur,
- le protecteur moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Effectuer :
- le remplissage du circuit de refroidissement (voir
19A, R e f r o i d i s s e m e n t, C i r c u i t de
refroidissement : Vidange - Remplissage, page
19A-12) ,
- la purge du circuit de refroidissement (voir 19A,
Refroidissement, Circuit de refroidissement :
Purge, page 19A-15) .
11A-24
HAUT ET AVANT MOTEUR
Culasse : Dépose - Repose 11A
P9X, et 701 ou 715
DÉPOSE
REPOSE
II - ÉTAPE FINALE
Reposer l’ensemble Moteur-Boîte de vitesses (voir
10A, Ensemble moteur et bas moteur, Ensemble
moteur - boîte de vitesses : Dépose - Repose,
page 10A-42) .
11A-25
MÉLANGE CARBURÉ
Tube intermédiaire collecteur d'échappement - turbocompresseur : Dépose - Repose 12A
P9X, et 701
Déposer le protecteur moteur.
12A-1
MÉLANGE CARBURÉ
Tube intermédiaire collecteur d'échappement - turbocompresseur : Dépose - Repose 12A
P9X, et 701
22000 22714
Débrancher : Déposer :
- le tuyau de dépression (2) sur la pompe à vide,
- la vis de fixation (5) de l’écran thermique du préca-
- le tuyau de dépression (3) sur le régulateur de talyseur,
pression de suralimentation.
- l’écran thermique du turbocompresseur,
Déposer les vis de fixation de l’écran thermique sur
le turbocompresseur. - l’écran thermique du précatalyseur.
Soulever l’écran thermique du turbocompresseur.
22715
116103 Déposer :
Déposer les vis de fixation (4) du support du turbo-
compresseur. - le protecteur sous moteur,
12A-2
MÉLANGE CARBURÉ
Tube intermédiaire collecteur d'échappement - turbocompresseur : Dépose - Repose 12A
P9X, et 701
- les fixations (6) entre le précatalyseur et les
béquilles du précatalyseur,
- la béquille (7) du précatalyseur,
- les écrous de fixation (8) de la bride d’échappe-
ment.
Ecarter le précatalyseur.
111104
Déposer :
- les écrous de fixation (1 0) du tuyau des gaz
d’échappement sur le refroidisseur des gaz
d’échappement,
- les vis de fixation (11) du tuyau des gaz d’échappe-
111102 ment sur le collecteur du turbocompresseur,
Déposer : - le tuyau de recirculation des gaz d’échappement.
- les écrous de fixation (9) de la descente d’échap-
pement, 2 - ETAPE DE DEPOSE DE LA PIECE ETUDIEE
- la descente d’échappement.
111106
Déposer :
- les écrous de fixation (12) du tube intermédiaire du
collecteur d’échappement du banc arrière sur le
collecteur du turbocompresseur,
- les vis de fixation (13) du tube intermédiaire du col-
lecteur d’échappement du banc arrière sur le col-
lecteur d’échappement,
12A-3
MÉLANGE CARBURÉ
Tube intermédiaire collecteur d'échappement - turbocompresseur : Dépose - Repose 12A
P9X, et 701
- le tube intermédiaire du collecteur d’échappement - les écrous de fixation du tube intermédiaire du col-
du banc arrière. lecteur d’échappement du banc arrière sur le col-
lecteur du turbocompresseur.
REPOSE Serrer au couple :
- les vis de fixation du tube intermédiaire du col-
I - ÉTAPE DE PRÉPARATION A LA REPOSE lecteur d’échappement du banc arrière sur le
collecteur d’échappement (52 N.m) ,
Rermplacer impérativement tous les joints d’échap-
pement. - les écrous de fixation du tube intermédiaire du
collecteur d’échappement du banc arrière sur
le collecteur du turbocompresseur (52 N.m).
II - TUBE INTERMÉDIAIRE COLLECTEUR
D’ÉCHAPPEMENT DU BANC AVANT
2 - ETAPE FINALE
12A-4
MÉLANGE CARBURÉ
Tube intermédiaire collecteur d'échappement - turbocompresseur : Dépose - Repose 12A
P9X, et 701
- les fixations du support du turbocompresseur
(25 N.m).
Brancher :
- le tuyau de dépression sur la pompe à vide,
- le tuyau de dépression sur le régulateur de pres-
sion de suralimentation,
- la batterie (voir 80A, Batterie, Batterie : Dépose -
Repose).
Reposer le protecteur moteur.
12A-5
MÉLANGE CARBURÉ
Admission d'air : Description 12A
G9T, et 702 ou 703
SCHÉMA DE CIRCUIT D’ADMISSION D’AIR
111329
12A-6
MÉLANGE CARBURÉ
Admission d'air : Description 12A
F4R
21708
12A-7
MÉLANGE CARBURÉ
Admission d'air : Description 12A
V4Y
SCHÉMA DU CIRCUIT D’ADMISSION D’AIR
22904
12A-8
MÉLANGE CARBURÉ
Admission d'air : Description 12A
G9T, et 600
SCHÉMA DU CIRCUIT ADMISSION D’AIR
116149
12A-9
MÉLANGE CARBURÉ
Admission d'air : Description 12A
F4R, et 766 ou 767
SCHEMA DU CIRCUIT D’ADMISSION D’AIR
21708
12A-10
MÉLANGE CARBURÉ
Filtre à air : Dépose - Repose 12A
F4R ou G9T, et 600 ou 702 ou 703 ou 766 ou 767
REPOSE
Outillage spécialisé indispensable
vis du couvercle du boî- 2 N.m - les vis du couvercle du boîtier de filtre à air.
tier de filtre à air Serrer au couple les vis du couvercle du boîtier de
filtre à air (2 N.m)
collier du tuyau d’air sor- 5.5 N.m
tie boîtier de filtre à air Agrafer le boîtier interconnexion moteur.
Brancher le tuyau d’air sortie boîtier de filtre à air.
DÉPOSE Serrer au couple le collier du tuyau d’air sortie
boîtier de filtre à air (5.5 N.m) à l’aide de l’outil
(Mot. 1608).
ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Brancher le connecteur du débitmètre d’air.
115632
Débrancher le connecteur (1) du débitmètre d’air.
Desserrer le collier (2) du tuyau d’air sortie boîtier de
filtre à air.
Débrancher le tuyau d’air sortie boîtier de filtre à air.
Déposer :
- les vis (3) du couvercle du boîtier de filtre à air,
- le couvercle du boîtier de filtre à air,
- le filtre à air.
12A-11
MÉLANGE CARBURÉ
Filtre à air : Dépose - Repose 12A
V4Y
116248
Débrancher :
REPOSE
II - ÉTAPE FINALE
Reposer le couvecle du boîtier de filtre à air avec le
débitmètre d’air.
12A-12
MÉLANGE CARBURÉ
Filtre à air : Dépose - Repose 12A
P9X, et 701
116094
22002
Débrancher le connecteur (1) du débitmètre d’air.
Déclipper le boîtier fusibles-relais en (4) .
Déposer :
Ecarter le boîtier fusibles-relais.
- le collier de fixation (2) du tuyau d’air sortie boîtier
de filtre à air sur le débitmètre d’air, Déposer :
- la vis de fixation (3) du débitmètre d’air. - les vis de fixation (5) du couvercle du boîtier de fil-
tre à air,
Ecarter le tuyau d’air sortie boîtier de filtre à air du
débitmètre d’air. - le couvercle du boîtier de filtre à air équipé du dé-
bitmètre d’air,
- le filtre à air.
REPOSE
II - ÉTAPE FINALE
Reclipper le boîtier fusibles-relais.
Reposer le tuyau d’air sortie boîtier de filtre à air sur
le débitmètre d’air.
Serrer le collier de fixation du tuyau d’air sortie boî-
tier de filtre à air sur le débitmètre d’air.
Brancher le connecteur du débitmètre d’air.
12A-13
MÉLANGE CARBURÉ
Filtre à air : Dépose - Repose 12A
P9X, et 701
Reposer la vis de fixation du débitmètre d’air.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
12A-14
MÉLANGE CARBURÉ
Boîtier de filtre à air : Dépose - Repose 12A
G9T, et 600 ou 702 ou 703
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
DÉPOSE
115633
Déposer :
REPOSE
115632
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Débrancher le connecteur (1) du débitmètre d’air.
Reposer :
Desserrer le collier (2) du tuyau d’air sortie boîtier de
filtre à air. - le boîtier de filtre à air,
Débrancher le tuyau d’air sortie boîtier de filtre à air.
- le tuyau d’air entrée boîtier de filtre à air.
Dégrafer le boîtier interconnexion moteur.
Clipper le boîtier de filtre à air.
II - ÉTAPE FINALE
12A-15
MÉLANGE CARBURÉ
Boîtier de filtre à air : Dépose - Repose 12A
P9X, et 701
DÉPOSE
22002
Déclipper le boîtier fusibles-relais en (4) .
Déposer l’agrafe du tuyau de réaspiration des va-
peurs d’huile sur le vase d’expansion.
116668 Ecarter le boîtier fusibles-relais.
Déposer le tuyau de réaspiration des vapeurs d’hui-
le (1) . II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Débrancher le connecteur (2) du débitmètre d’air.
Déposer :
- les vis de fixation (3) du débitmètre d’air,
- l’ensemble « tuyau d’air-débitmètre d’air » du boî-
tier de filtre à air.
116666
Dégrafer le connecteur (5) sous le support du pro-
tecteur de batterie.
Déposer :
- les écrous de fixation (6) du support du protecteur
de batterie,
12A-16
MÉLANGE CARBURÉ
Boîtier de filtre à air : Dépose - Repose 12A
P9X, et 701
- le support du protecteur de batterie,
- le boîtier de filtre à air.
REPOSE
12A-17
MÉLANGE CARBURÉ
Boîtier de filtre à air : Dépose - Repose 12A
F4R, et 766 ou 767
DÉPOSE
116626
Déclipper le boîtier fusibles en appuyant sur les fixa- Ecarter le conduit d’entrée d’air.
tions (1) et l’écarter.
116626
12A-18
MÉLANGE CARBURÉ
Boîtier de filtre à air : Dépose - Repose 12A
F4R, et 766 ou 767
REPOSE
116789
Reposer le boîtier de filtre à air en suivant le sens
des flèches.
II - ÉTAPE FINALE
Mettre en place le conduit d’entrée d’air sur le boîtier
de filtre à air.
Serrer le collier du conduit d’entrée d’air sur le boî-
tier de filtre à air.
Reposer le clip de fixation du conduit d’entrée d’air
sur le bac à batterie.
Clipper le boîtier fusibles sur le bac à batterie.
Reposer la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
12A-19
MÉLANGE CARBURÉ
Boîtier de filtre à air : Dépose - Repose 12A
V4Y
116463
Déposer le boîtier filtre à air (4) .
REPOSE
12A-20
MÉLANGE CARBURÉ
Débitmètre d'air : Dépose - Repose 12A
P9X, et 701
116094
Déposer :
- le débitmètre d’air.
REPOSE
Reposer :
- le débitmètre d’air,
12A-21
MÉLANGE CARBURÉ
Débitmètre d'air : Dépose - Repose 12A
G9T, et 600 ou 702 ou 703
Couples de serragem
DÉPOSE
115643
Déposer :
- le joint d’étanchéité.
REPOSE
12A-22
MÉLANGE CARBURÉ
Boîtier papillon : Dépose - Repose 12A
V4Y
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
22335
REPOSE
12A-23
MÉLANGE CARBURÉ
Boîtier papillon : Dépose - Repose 12A
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
DÉPOSE
116620
Déposer :
- les vis (4) de fixation du boîtier papillon,
- le boîtier papillon.
REPOSE
116619
Nota :
Desserrer le collier (1) de fixation du conduit d’air sur
le boîtier papillon. Remplacer le joint à chaque démontage du boî-
tier papillon.
Ecarter le conduit d’air.
Débrancher : Reposer :
II - ÉTAPE FINALE
Brancher :
- le tuyau de réaspiration des vapeurs d’essence,
- le connecteur du boîtier papillon.
Mettre en place le conduit d’air sur le boîtier papillon.
Serrer le collier de fixation du conduit d’air sur le boî-
tier papillon.
12A-24
MÉLANGE CARBURÉ
Boîtier papillon : Dépose - Repose 12A
F4R, et 766 ou 767
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
12A-25
MÉLANGE CARBURÉ
Collecteur d'admission avant : Dépose - Repose 12A
P9X, et 701
- la rampe d’injection (voir 13B, Injection diesel,
Rampe d'injection : Dépose - Repose, page
Couples de serragem 13B-71) ,
IMPORTANT
12A-26
MÉLANGE CARBURÉ
Collecteur d'admission avant : Dépose - Repose 12A
P9X, et 701
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE - la rampe d’injection (voir 13B, Injection diesel,
Rampe d'injection : Dépose - Repose, page
Reposer : 13B-71) ,
- le joint neuf du collecteur d’admission avant, - le tuyau haute pression entre le raccord intermé-
diaire et la rampe (voir 1 3 B, Injection diesel,
- le collecteur d’admission avant,
Tuyau haute pression entre pompe et rampe :
- les fixations du collecteur d’admission avant. Dépose - Repose, page 13B-59) ,
- les tuyaux haute pression entre la rampe et les in-
jecteurs (voir 13B, Injection diesel, Tuyau haute
pression entre rampe et injecteur : Dépose -
Repose, page 13B-65) ,
- le répartiteur d’admission (voir 12A, Mélange car-
buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) ,
- le protecteur moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Amorcer le circuit de gazole à l’aide de la pompe
d’amorçage manuelle.
Effectuer un test d’étanchéité du circuit haute pres-
sion après réparation (voir MR 404 Diagnostic,
13B, Injection diesel, Diagnostic - Interprétation
des commandes).
22068
Reposer :
- le tuyau de réaspiration des vapeurs d’huile,
- la vis de fixation du tuyau de réaspiration des va-
peurs d’huile sur le collecteur d’admission avant,
12A-27
MÉLANGE CARBURÉ
Collecteur d'admission arrière : Dépose - Repose 12A
P9X, et 701
- le tuyau haute pression entre la pompe et le rac-
cord intermédiaire (voir 1 3 B , Injection diesel,
Couples de serragem Tuyau haute pression entre pompe et rampe :
Dépose - Repose, page 13B-59) ,
fixations du collecteur 31 N.m
d’admission
- la rampe de retour de carburant du banc avant et
de la pompe haute pression (voir 13B, Injection
diesel, Rampe de retour carburant des injec-
IMPORTANT teurs de gazole : Dépose - Repose, page 13B-
50) .
Avant toute intervention sur le circuit d’injection,
vérifier à l’aide de l’outil de diagnostic :
- que la rampe ne soit plus sous pression, II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
DÉPOSE
- le répartiteur d’admission (voir 12A, Mélange car- - le joint du collecteur d’admission arrière.
buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) ,
REPOSE
- les tuyaux haute pression entre la rampe et les in-
jecteurs (voir 13B, Injection diesel, Tuyau haute
pression entre rampe et injecteur : Dépose - I - ÉTAPE DE PRÉPARATION À LA REPOSE
Repose, page 13B-65) ,
Remplacer impérativement tous les joints du circuit
- le tuyau haute pression entre le raccord intermé-
diaire et la rampe (voir 13B, Injection diesel, d’admission d’air.
Tuyau haute pression entre pompe et rampe :
Dépose - Repose, page 13B-59) ,
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- la rampe d’injection (voir 13B, Injection diesel,
Rampe d'injection : Dépose - Repose, page Reposer :
13B-71) ,
- le joint neuf du collecteur d’admission arrière,
- le refroidisseur des gaz d’échappement (voir 14A,
Antipollution, Refroidisseur des gaz - le collecteur d’admission arrière,
d'échappement : Dépose - Repose, page 14A-
15) , - les fixations du collecteur d’admission arrière.
12A-28
MÉLANGE CARBURÉ
Collecteur d'admission arrière : Dépose - Repose 12A
P9X, et 701
Amorcer le circuit de gazole à l’aide de la pompe
d’amorçage manuelle.
Effectuer un test d’étanchéité du circuit haute pres-
sion après réparation (voir MR 404 Diagnostic,
13B, Injection diesel, Diagnostic - Interprétation
des commandes).
116141
Reposer :
- la rampe de retour de carburant du banc avant et
de la pompe haute pression (voir 13B, Injection
diesel, Rampe de retour carburant des injec-
teurs de gazole : Dépose - Repose, page 13B-
50) ,
- le tuyau haute pression entre la pompe et le rac-
cord intermédiaire (voir 1 3 B , Injection diesel,
Tuyau haute pression entre pompe et rampe :
Dépose - Repose, page 13B-59) ,
- le refroidisseur des gaz d’échappement (voir 14A,
Antipollution, Refroidisseur des gaz
d'échappement : Dépose - Repose, page 14A-
15) ,
- la rampe d’injection (voir 13B, Injection diesel,
Rampe d'injection : Dépose - Repose, page
13B-71) ,
- le tuyau haute pression entre le raccord intermé-
diaire et la rampe (voir 13B, Injection diesel,
Tuyau haute pression entre pompe et rampe :
Dépose - Repose, page 13B-59) ,
- les tuyaux haute pression entre la rampe et les in-
jecteurs (voir 13B, Injection diesel, Tuyau haute
pression entre rampe et injecteur : Dépose -
Repose, page 13B-65) ,
- le répartiteur d’admission (voir 12A, Mélange car-
buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) ,
- le protecteur moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
12A-29
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
G9T, et 600
Déposer :
12A-30
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
G9T, et 600
103777
Déposer la vis (3) de la protection du faisceau élec-
trique.
Ecarter la protection du faisceau électrique.
12A-31
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
G9T, et 600
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
15851
Déposer : Nettoyer les plans de joint du collecteur d’admission
et de la culasse à l’aide d’un produit nettoyant DE-
- les vis du collecteur admission,
CAPJOINT.
- le collecteur d’admission,
- les joints d’étanchéité. IMPORTANT
Ne pas gratter les plans de joint des surfaces en
aluminium.
REPOSE Mettre des lunettes.
Mettre des gants pendant l’opération.
I - ÉTAPE DE PRÉPARATION À LA REPOSE
Remplacer impérativement les joints du collecteur ATTENTION
d’admission.
Ne pas mettre d’huile sur le plan de joint du cou-
vre-culasse de la culasse.
12A-32
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
G9T, et 600
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Côté distribution
17934
Reposer tous les joints du collecteur d’admission.
17938
17937
Mettre du JOINT SILICONE ADHERENT dans les
angles des chapeaux des paliers des arbres à ca-
mes et dans la demi - lune.
12A-33
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
G9T, et 600
15851
20050
12A-34
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
G9T, et 600
- les vis de collecteur d’admission (14 à 19) (12
N.m).
12A-35
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
G9T, et 600
III - ÉTAPE FINALE
Reposer : ATTENTION
- les injecteurs (voir 13B, Injection diesel, Injecteur - accélérer plusieurs fois à vide,
de gazole : Dépose - Repose, page 13B-84) , - couper le contact,
- vérifier l'absence d'écoulement de gazole.
- les bougies de préchauffage (voir 13C, Préchauf-
fage, Bougies de préchauffage : Dépose - Re- Reposer le cache moteur.
pose, page 13C-4)
Reposer :
12A-36
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
F4R, et 766 ou 767
Couples de serragem
DÉPOSE
116500
Débrancher :
- le connecteur (4) de pression d’admission du col-
lecteur d’admission,
- le tuyau (5) de réaspiration des vapeurs d’huile,
- le tuyau (6) de dépression de l’amplificateur de frei-
nage.
Déposer :
- le boîtier papillon (voir 12A, Mélange carburé,
Boîtier papillon : Dépose - Repose, page 12A-
23) ,
- la rampe d’injection (voir 13A, Alimentation car-
burant, Rampe d'injection - Injecteurs : Dépose
116483 - Repose, page 13A-13) .
Desserrer le collier (1) de fixation du conduit d’air du
turbocompresseur.
Déposer :
- la vis (2) de fixation du conduit d’air du turbocom-
presseur,
- la vis (3) de fixation de la patte de maintien de
l’agrafe plastique,
Ecarter le conduit d’air du turbocompresseur.
12A-37
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
105149
21923
Déposer :
- les vis (7) de fixation du collecteur d’admission,
- la vis (8) du carter supérieur de distribution,
- le collecteur d’admission.
REPOSE
Nota :
21925
Remplacer le joint à chaque dépose du collec-
teur d’admission. Serrer dans l’ordre et aux couples :
12A-38
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
F4R, et 766 ou 767
Brancher :
- le connecteur de pression d’admission du collec-
teur d’admission,
- le tuyau de réaspiration des vapeurs d’huile,
- le tuyau de dépression de l’amplificateur de freina-
ge.
Mettre en place le conduit d’air du turbocompres-
seur.
Reposer :
- la vis de fixation du conduit d’air du turbocompres-
seur,
- la vis de fixation de la patte de maintien de l’agrafe
plastique,
Serrer le collier de fixation du conduit d’air du turbo-
compresseur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
12A-39
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
V4Y
Couples de serragem
DÉPOSE
Déposer : Débrancher :
- le conduit de filtre à air entre le boîtier de filtre à air - le tuyau (5) sur le collecteur d’admission,
et le boîtier papillon motorisé.
- l’électrovanne de commande de l’absorbeur des
vapeurs d’essence.
22332
Déposer : 22328
- la vis de fixation de la réserve de vide (1) , Débrancher les connecteurs des sondes à oxygène
(6) .
- la vis de fixation de l’électrovanne de commande
de volet d’admission d’air (2) , Déclipper les connecteurs des sondes à oxygène.
- le tuyau de la prise de dépression (3) de l’amplifica- Déposer le tuyau de réaspiration des vapeurs d’hui-
teur de freinage. le (7) .
12A-40
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
V4Y
116780 22705
Mettre des pinces Durit sur les Durits de réchauffeur Déposer :
du collecteur d’admission (8) .
- la biellette de reprise de couple (9) (voir 19D, Sus-
Déposer les Durits de réchauffeur du collecteur pension moteur, Suspension pendulaire
d’admission. arrière : Dépose - Repose, page 19D-35) ,
Déposer le protecteur sous moteur. - le support pendulaire côté distribution (voir 19D,
Suspension moteur, Suspension pendulaire
droite : Dépose - Repose, page 19D-10) .
21848
Positionner le support moteur inférieur (Mot. 1367-
02).
22329
Déposer les Durits de retour canistère (10) .
Débrancher le connecteur du boîtier papillon motori-
sé (11) .
12A-41
MÉLANGE CARBURÉ
Collecteur d'admission : Dépose - Repose 12A
V4Y
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE III - ÉTAPE FINALE
Brancher le connecteur du boîtier papillon motorisé
(11) .
Reposer :
12A-42
MÉLANGE CARBURÉ
Répartiteur d'admission : Dépose - Repose 12A
P9X, et 701
Couples de serragem
12A-43
MÉLANGE CARBURÉ
Répartiteur d'admission : Dépose - Repose 12A
P9X, et 701
116099 116098
Débrancher : Débrancher :
- le connecteur (3) de l’électrovanne de commande - les tuyaux de dépression (9) de l’électrovanne de
du volet d’arrêt moteur, commande du régulateur de pression de surali-
- les tuyaux de dépression (4) de l’électrovanne de mentation,
commande du volet d’arrêt moteur, - le connecteur (10) de l’électrovanne de commande
- le tuyau de dépression (5) de la pompe à vide, du régulateur de pression de suralimentation.
22000
12A-44
MÉLANGE CARBURÉ
Répartiteur d'admission : Dépose - Repose 12A
P9X, et 701
116102 116104
116105
Déposer les vis de fixation (15) du répartiteur d’ad-
mission.
116103
Déposer :
12A-45
MÉLANGE CARBURÉ
Répartiteur d'admission : Dépose - Repose 12A
P9X, et 701
II - ÉTAPDE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
116110
Déposer les écrous de fixation (16) du répartiteur
d’admission.
116111
Déposer :
116106
REPOSE
Déposer :
- les vis de fixation (17) du répartiteur d’admission,
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- le bouchon de remplissage (18) d’huile moteur,
Remplacer impérativement les joints d’étanchéité.
- le répartiteur d’admission.
Reposer :
12A-46
MÉLANGE CARBURÉ
Répartiteur d'admission : Dépose - Repose 12A
P9X, et 701
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Reposer :
- le répartiteur d’admission,
- le bouchon de remplissage d’huile moteur,
- le support du protecteur moteur,
- le support entre le turbocompresseur et le réparti-
teur d’admission.
116105
Serrer aux couples :
- les vis de fixation inférieures du répartiteur
d’admission (21 N.m) ,
- l’écrou de fixation du support du protecteur
moteur (25 N.m) ,
- les vis de fixation du support entre le turbocom-
presseur et le répartiteur sur le turbocompres-
116116
seur (25 N.m).
Serrer au couple les vis de fixation supérieures du
Reposer :
répartiteur d’admission (25 N.m).
- les tuyaux de dépression,
- l’écran thermique sur le turbocompresseur.
Serrer au couple les vis de fixation de l’écran ther-
mique sur le turbocompresseur (21 N.m).
Reposer l’ensemble « tuyaux de dépression-réserve
de dépression » .
Serrer les vis de fixation des tuyaux de dépression
sur le support du turbocompresseur.
Brancher :
- les tuyaux de dépression de l’électrovanne de
commande du régulateur de pression de surali-
mentation,
- le connecteur de l’électrovanne de commande du
régulateur de pression de suralimentation.
Reposer la réserve de dépression sur le répartiteur
d’admission.
Brancher :
- le tuyau de dépression du régulateur de pression
de suralimentation,
12A-47
MÉLANGE CARBURÉ
Répartiteur d'admission : Dépose - Repose 12A
P9X, et 701
- le tuyau de dépression de la pompe à vide,
- les tuyaux de dépression de l’électrovanne de
commande du volet d’arrêt moteur,
- le connecteur de l’électrovanne de commande du
volet d’arrêt moteur,
- le tuyau de dépression de la commande du volet
d’arrêt moteur,
- le tuyau d’air sortie échangeur air-air,
- le connecteur du capteur de position du régulateur
de pression de suralimentation.
Serrer la vis de fixation de la réserve de dépression
sur le répartiteur d’admission.
Reposer le protecteur moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
12A-48
MÉLANGE CARBURÉ
Répartiteur d'admission : Dépose - Repose 12A
G9T, et 600
Déposer :
12A-49
MÉLANGE CARBURÉ
Répartiteur d'admission : Dépose - Repose 12A
G9T, et 600
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE - le répartiteur d’admission.
REPOSE
15851
Appliquer une goutte du FRENETANCHE sur les vis Serrer dans l’ordre et au couple les vis de collec-
(1-2-4-6-8-10-12-13). teur d’admission (1 à 13) (12 N.m).
Visser sans serrer les 13 vis (1 à 13). Visser sans serrer les vis de collecteur d’admission
(14 à 19).
Presserrer dans l’ordre et au couple les vis de col-
lecteur d’admission (10-6-1-7-13) (presserrage :
2 N.m).
12A-50
MÉLANGE CARBURÉ
Répartiteur d'admission : Dépose - Repose 12A
G9T, et 600
III - ÉTAPE FINALE
Reposer :
Brancher :
ATTENTION
12A-51
MÉLANGE CARBURÉ
Répartiteur d'admission : Dépose - Repose 12A
V4Y
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
DÉPOSE
IMPORTANT
12A-52
MÉLANGE CARBURÉ
Répartiteur d'admission : Dépose - Repose 12A
V4Y
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
116548
Reposer :
- le répartiteur d’admission,
- les vis et écrous de fixation du répartiteur d’admis-
sion.
Serrer dans l’ordre et au couple les vis et écrous de
fixation du répartiteur d’admission (28 N.m)
12A-53
MÉLANGE CARBURÉ
Collecteur d'échappement : Dépose - Repose 12A
F4R, et 766 ou 767
Remplacer impérativement :
105127
Serrer dans l’ordre et au couple les écrous de fixa-
tion du collecteur d’échappement (20 N.m).
REPOSE
12A-54
MÉLANGE CARBURÉ
Collecteur d'échappement avant : Dépose - Repose 12A
V4Y
Déposer le précatalyseur avant (voir 19B, Echappe-
ment, Précatalyseur avant : Dépose - Repose,
Couples de serragem page 19B-12) .
DÉPOSE
REPOSE
Nota :
116543
Si un goujon se desserre durant la dépose,
Déposer :
l’enduire de LOCTITE FRENBLOC.
- les vis de fixation (1) de l’écran thermique du col- Serrer au couple les goujons de collecteur
lecteur d’échappement, d’échappement (15 N.m).
- l’écran thermique du collecteur d’échappement
avant.
12A-55
MÉLANGE CARBURÉ
Collecteur d'échappement avant : Dépose - Repose 12A
V4Y
22345
Serrer dans l’ordre et au couple les écrous de fixa-
tion du collecteur d’échappement (30 N.m).
12A-56
MÉLANGE CARBURÉ
Collecteur d'échappement avant : Dépose - Repose 12A
P9X, et 701
Couples de serragem
DÉPOSE
22000
Débrancher :
12A-57
MÉLANGE CARBURÉ
Collecteur d'échappement avant : Dépose - Repose 12A
P9X, et 701
111101
Déposer les vis de fixation (7) du tube intermédiaire
d’échappement avant sur le collecteur d’échappe-
ment.
111100
22059
Déposer :
Déposer :
- les vis de fixation (6) de l’écran thermique du tube
- les vis de fixation (8) de l’écran thermique du col-
intermédiaire d’échappement avant,
lecteur d’échappement avant,
- l’écran thermique du tube intermédiaire d’échappe-
- l’écran thermique du collecteur d’échappement
ment avant.
avant.
12A-58
MÉLANGE CARBURÉ
Collecteur d'échappement avant : Dépose - Repose 12A
P9X, et 701
22060 22060
REPOSE Reposer :
- l’écran thermique du collecteur d’échappement
I - ÉTAPE DE PRÉPARATION À LA REPOSE avant,
12A-59
MÉLANGE CARBURÉ
Collecteur d'échappement avant : Dépose - Repose 12A
P9X, et 701
Serrer aux couples :
- les vis de fixation de l’écran thermique du tur-
bocompresseur (21 N.m) ,
- le support du turbocompresseur (25 N.m).
Brancher :
- le tuyau de dépression de la pompe à vide,
- le tuyau de dépression du régulateur de pression
de suralimentation.
Clipper le boîtier fusibles-relais.
Reposer le couvercle du boîtier fusibles-relais.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Reposer le protecteur moteur.
12A-60
MÉLANGE CARBURÉ
Collecteur d'échappement arrière : Dépose - Repose 12A
V4Y
- l’écran thermique du collecteur d’échappement ar-
rière.
Couples de serragem
DÉPOSE
22334
Déposer :
- les vis de fixation du collecteur d’échappement (3) ,
- le collecteur d’échappement.
116547
Déposer :
12A-61
MÉLANGE CARBURÉ
Collecteur d'échappement arrière : Dépose - Repose 12A
V4Y
III - ÉTAPE DE PRÉPARATION À LA REPOSE - les vis de fixation de l’écran thermique du collec-
teur d’échappement arrière.
Remplacer impérativement, tous les joints détan-
chéité par des joints neufs. Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Nota :
Si un goujon se desserre lors de cette opération,
l’enduire de LOCTITE FRENBLOC.
Serrer au couple le goujon de fixation du col-
lecteur d’échappement (15 N.m).
22334
V - ÉTAPE FINALE
Clipper le connecteur de la sonde à oxygène amont
du banc arrière.
Brancher le connecteur de la sonde à oxygène
amont du banc arrière.
Reposer :
- le précatalyseur arrière (voir 19B, Echappement,
Précatalyseur arrière : Dépose - Repose, page
19B-14) ,
- le précatalyseur avant (voir 19B, Echappement,
Précatalyseur avant : Dépose - Repose, page
19B-12) ,
- l’écran thermique de collecteur d’échappement ar-
rière,
12A-62
MÉLANGE CARBURÉ
Collecteur d'échappement arrière : Dépose - Repose 12A
P9X, et 701
Couples de serragem
DÉPOSE
114139
Déclipper le boîtier fusibles-relais en (1) .
116103
12A-63
MÉLANGE CARBURÉ
Collecteur d'échappement arrière : Dépose - Repose 12A
P9X, et 701
- les fixations (7) entre le précatalyseur et les
béquilles du précatalyseur,
- la béquille (8) du précatalyseur,
- les écrous de fixation (9) de la descente d’échap-
pement.
Ecarter le précatalyseur.
22714
Déposer : 111106
Déposer les vis de fixation (10) du tube intermédiai-
- la vis de fixation (6) de l’écran thermique du préca-
re d’échappement arrière sur le collecteur d’échap-
talyseur,
pement.
- l’écran thermique du précatalyseur,
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- l’écran thermique du turbocompresseur.
Déposer :
- les vis de fixation de l’écran thermique du collec-
teur d’échappement arrière,
- l’écran thermique du collecteur d’échappement ar-
rière.
22715
Déposer :
12A-64
MÉLANGE CARBURÉ
Collecteur d'échappement arrière : Dépose - Repose 12A
P9X, et 701
22060 22060
REPOSE Reposer :
12A-65
MÉLANGE CARBURÉ
Collecteur d'échappement arrière : Dépose - Repose 12A
P9X, et 701
Brancher :
- le tuyau de dépression de la pompe à vide,
- le tuyau de dépression du régulateur de pression
de suralimentation.
Clipper le boîtier fusibles-relais.
Reposer le couvercle du boîtier fusibles-relais.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Reposer le protecteur moteur.
12A-66
MÉLANGE CARBURÉ
Résonateur d'air : Dépose - Repose 12A
P9X, et 701
116669
Déposer :
116670
Déposer : - l’agrafe (3) sur le support du protecteur moteur,
- le collier (1) sur le résonateur d’air, - les vis de fixation (4) du support du protecteur mo-
teur,
- les vis de fixation (2) du résonateur d’air.
Déposer le tuyau d’air du résonateur d’air. - le support du protecteur moteur,
- le résonateur d’air.
REPOSE
Reposer :
Reposer :
12A-67
MÉLANGE CARBURÉ
Résonateur d'air : Dépose - Repose 12A
V4Y
DÉPOSE REPOSE
II - ÉTAPE FINALE
Reposer le collier sur le manchon d’air.
116795
Déposer le collier (1) du manchon d’air.
116469
Déposer :
- les vis de fixation du résonateur d’air (2) ,
- les agrafes situées sur le côté du résonateur d’air,
- le résonateur d’air.
12A-68
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
P9X, et 701
Couples de serragem
Couples de serragem
vis de fixation des 34 N.m
vis du tuyau de retour 9 N.m tuyaux inférieur et supé-
d’huile du turbocom- rieur des tuyaux de
presseur sur le turbo- refroidissement du
compresseur palier du turbocompres-
seur sur le turbocom-
vis du tuyau d’alimenta- 12 N.m presseur
tion en huile du turbo-
compresseur sur le écrous de fixation de la 21 N.m
turbocompresseur descente d’échappe-
ment sur le turbocom-
vis de fixation du turbo- 21 N.m presseur
compresseur sur le col-
lecteur du écrous de fixation de la 21 N.m
turbocompresseur descente d’échappe-
ment sur le précataly-
vis de fixation des 52 N.m seur
tuyaux intermédiaires
d’échappement sur les vis de fixation de la 21 N.m
collecteurs d’échappe- béquille du précataly-
ment seur sur le précataly-
seur
vis de fixation du collec- 96 N.m
teur du turbocompres- écrou de fixation de la 21 N.m
seur sur le carter- béquille du précataly-
cylindres seur sur le carter-cylin-
dres
vis de fixation du tuyau 24 N.m
d’alimentation en huile écrou de fixation de la 21 N.m
du turbocompresseur béquille du précataly-
sur le carter-cylindres seur sur le précataly-
seur
vis de fixation du tuyau 21 N.m
de retour d’huile du tur- fixations des écrans 21 N.m
bocompresseur sur le thermiques
carter-cylindres
12B-1
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
P9X, et 701
2 3 1 2
111109 22714
Déposer :
(1) Collecteur du turbocompresseur
- les fixations (5) de l’écran thermique du tuyau inter-
(2) Tuyaux intermédiaires d’échap- médiaire d’échappement arrière,
pement
- l’écran thermique du tuyau intermédiaire d’échap-
(3) Tuyaux d’alimentation et de pement arrière.
retour d’huile du turbocompres-
seur
(4) Turbocompresseur
Nota :
Pour déposer le turbocompresseur, déposer 6
l'ensemble « collecteur du turbocompresseur-
8 7
tuyaux intermédiaires d'échappement-tuyaux d'ali-
mentation et de retour d'huile du turbocompres-
seur-turbocompresseur » .
DÉPOSE
12B-2
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
P9X, et 701
- le précatalyseur.
111102
22000 Débrancher :
Déposer :
- le tuyau de dépression (10) sur la pompe à vide,
- les vis de fixation (9) de l’écran thermique du turbo-
- le tuyau de dépression (11) du régulateur de pres-
compresseur,
sion de suralimentation.
- l’écran thermique du turbocompresseur.
Déposer :
- les écrous de fixation (12) de la descente d’échap-
pement,
- la descente d’échappement,
- les vis de fixation (13) du support du turbocompres-
seur.
Ecarter le support sur le turbocompresseur.
12B-3
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
P9X, et 701
- la vis de fixation (17) du tuyau inférieur de refroidis-
sement du turbocompresseur sur le carter-cylin-
dres,
- le tuyau inférieur de refroidissement du turbocom-
presseur,
14 - les écrous de fixation (18) du tuyau rigide de recir-
culation des gaz d’échappement sur le refroidis-
seur des gaz d’échappement,
- les vis de fixation (19) du tuyau rigide de recircula-
tion des gaz d’échappement sur le collecteur du
turbocompresseur,
- le tuyau rigide de recirculation des gaz d’échappe-
ment.
15
111103
111105
18 Déposer :
- la vis de fixation (20) du tuyau d’alimentation en
huile du turbocompresseur sur le carter-cylindres,
17 - la vis de fixation (21) du tuyau de retour d’huile du
turbocompresseur sur le carter-cylindres.
19
16
111104
Déposer :
12B-4
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
23
24
22
111101
111100
Déposer :
- les vis de fixation (22) de l’écran thermique du
tuyau intermédiaire d’échappement avant,
- l’écran thermique du tuyau intermédiaire d’échap-
pement avant.
23
24
111106
Déposer :
- les vis de fixation (23) des tuyaux intermédiaires
d’échappement sur les collecteurs d’échappement,
- les vis de fixation (24) du collecteur du turbocom-
presseur sur le carter-cylindres,
- l'ensemble « collecteur du turbocompresseur-
tuyaux intermédiaires d'échappement-tuyaux d'ali-
mentation et de retour d'huile du palier du turbo-
compresseur-turbocompresseur » en extrayant les
tuyaux d’alimentation et de retour d’huile du palier
du turbocompresseur du carter-cylindres.
12B-5
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
P9X, et 701
III - DÉSHABILLAGE DU TURBOCOMPRESSEUR - les écrous de fixation (27) du turbocompresseur au
collecteur du turbocompresseur,
- le turbocompresseur du collecteur du turbocom-
presseur.
REPOSE
ATTENTION
Avant la repose du turbocompresseur, lubrifier
impérativement le palier du turbocompresseur
avec de l'huile moteur.
ATTENTION
- Veiller à ce qu'aucun corps étranger ne pénètre,
lors du remontage, dans la turbine ou dans le
compresseur.
111108
- Vérifier, suite à une défaillance du turbocom-
presseur, que l’échangeur air-air ne soit pas
plein d’huile. Dans ce cas, le rincer avec du pro-
duit de nettoyage puis le laisser bien s’égoutter.
- Vérifier que le tuyau de retour d'huile du turbo-
compresseur ne soit pas partiellement ou com-
plètement obstrué par la calamine. S'assurer
qu'il ne fuit pas, sinon le remplacer.
ATTENTION
Nettoyer impérativement tous les plans de joints
de chaque pièce déposée.
ATTENTION
Remplacer impérativement tous les joints d'étan-
chéité déposés.
12B-6
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
P9X, et 701
Reposer le turbocompresseur sur le collecteur du
turbocompresseur avec un joint neuf.
Serrer au couple les vis de fixation du turbocom-
presseur sur le collecteur du turbocompresseur
(21 N.m).
111106
111104
12B-7
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
P9X, et 701
- les vis de fixation (29) du collecteur du turbocom- - les vis de fixation du tuyau rigide de recircula-
presseur sur le carter-cylindres. tion des gaz d’échappement sur le collecteur
du turbocompresseur (21 N.m) ,
Reposer :
- la vis de fixation du tuyau de refroidissement
- l’écran thermique du tuyau intermédiaire d’échap- du turbocompresseur sur le carter-cylindres
pement avant, (10 N.m) ,
- les vis de fixation de l’écran thermique du tuyau in- - les vis de fixation des tuyaux inférieur et supé-
termédiaire d’échappement avant. rieur des tuyaux de refroidissement du palier
Serrer aux couples : du turbocompresseur sur le turbocompresseur
(34 N.m).
- les vis de fixation des tuyaux intermédiaires
d’échappement sur les collecteurs d’échappe- Brancher le connecteur du capteur de position du ré-
ment (52 N.m) , gulateur de pression de suralimentation.
- le tuyau rigide de recirculation des gaz d’échappe- - les fixations entre le précatalyseur et les béquilles
ment. du précatalyseur,
12B-8
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
P9X, et 701
22715
12B-9
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
P9X, et 701
34
21 21
9
21
9 21
10
24
34 9
12
22054
52 52
22074 22075
12B-10
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
P9X, et 701
21
22097
12B-11
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
F4R, et 766 ou 767
Couples de serragem
DÉPOSE
12B-12
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
F4R, et 766 ou 767
- la canalisation d’alimentation en huile du turbo-
compresseur.
Placer des pinces Durit sur les Durits de refroidisse-
ment du turbocompresseur.
Déposer :
- les colliers (5) de fixation des Durits de refroidisse-
ment du turbocompresseur,
- les Durits de refroidissement du turbocompres-
seur.
116482
21930
Déposer :
- les vis (6) de fixation de l’écran thermique du dé-
marreur,
- l’écran thermique du démarreur.
116475
Débrancher les Durits (1) de régulation de la pres-
sion de suralimentation.
Déposer la vis (2) de la béquille du turbocompres-
seur.
Desserrer :
- le collier (3) de fixation du conduit d’air du turbo-
compresseur,
- la canalisation (4) d’alimentation en huile du turbo-
compresseur.
Ecarter :
- le conduit d’air du turbocompresseur,
12B-13
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
116476
116479
Dégrafer le collier (7) de maintien des Durits d’aéro-
therme.
116478
Déposer :
- les écrous inférieurs (11) de fixation du turbocom-
presseur sur le collecteur d’échappement,
12B-14
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
F4R, et 766 ou 767
REPOSE
22809
12B-15
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
F4R, et 766 ou 767
II - ÉTAPE FINALE Retirer les pinces Durit des Durits de refroidisse-
ment du turbocompresseur.
116474
Reposer : 116482
12B-16
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
G9T, et 600
Couples de serragem
12B-17
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
G9T, et 600
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
111035
111034
Déposer :
Desserrer l’écrou du tuyau d’arrivée d’huile du turbo-
compresseur (3) . - les vis (6) de la béquille de maintien du turbocom-
presseur,
Déposer :
- la béquille de maintien du turbocompresseur.
- les vis du tuyau de retour d’huile du turbocompres-
seur,
- le tuyau de retour d’huile du turbocompresseur (4) .
Débrancher le tuyau (5) du régulateur de pression
de suralimentation.
111036
Déposer :
- les écrous (7) du turbocompresseur,
12B-18
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
G9T, et 600
- la béquille de maintien du turbocompresseur, Serrer au couple les vis du tuyau d’air (8 N.m).
- les écrous du turbocompresseur,
Reposer :
- les vis de la béquille de maintien du turbocompres-
seur. - le précatalyseur (voir 1 9 B , Echappement,
Serrer dans l’ordre et aux couples : Précatalyseur : Dépose - Repose, page 19B-4) .
- les écrous du turbocompresseur (25 N.m) , - la transmission avant droite (voir 29A, Transmis-
sions, Transmission avant droite : Dépose - Re-
- les vis de la béquille de maintien du turbocom-
pose),
presseur (25 N.m).
Huiler le joint torique du tuyau de retour d’huile. - le protecteur sous moteur.
12B-19
SURALIMENTATION
Turbocompresseur : Dépose - Repose 12B
G9T, et 600
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
ATTENTION
12B-20
SURALIMENTATION
Régulateur de pression : Contrôle 12B
G9T, et 600 ou 702 ou 703
2 - Valeur de calibrage
ATTENTION
G9T, et 600
Il est strictement interdit de régler la tige du régula-
teur de pression de suralimentation du turbocom- Points de contrôles :
presseur.
- pour une valeur de dépression de 300 mbar, le dé-
placement de la tige doit être compris entre 1 et 4
mm.
RÉGULATEUR DE PRESSION DE
- pour une valeur de dépression de 550 mbar, le dé-
SURALIMENTATION placement de la tige doit être compris entre 9 et 11
mm.
1 - Contrôle de la pression de calibrage - pour une valeur de dépression >600 mbar, le dé-
placement de la tige est nul.
21869
Nota :
Le contrôle ne peut pas s’effectuer avec le turbo-
compresseur en place.
12B-21
SURALIMENTATION
Régulateur de pression : Contrôle 12B
F4R, et 766 ou 767
Valeurs de calibrage
290 à 370 1
500 à 580 5
ATTENTION
22807
Remplacer impérativement :
Utiliser un pied magnétique muni d’un comparateur
- tous les joints toriques et les deux joints en cuivre qu’il faut positionner en bout de tige de waste gate
du conduit d’arrivée d’huile du turbocompresseur, (le plus possible dans l’axe de la tige de wastegate).
- le joint de bride d’échappement, Appliquer progressivement une pression montante
- tout écran thermique détérioré. sur la wastegate à l’aide du manomètre (Mot. 1014).
2 - Valeurs de calibrage
CONTRÔLE
Pour les valeurs de calibrage, se reporter au tableau
en début de page.
CLAPET DE LIMITATION DE LA PRESSION DE
SURALIMENTATION (WASTEGATE)
12B-22
SURALIMENTATION
Capteur de position du régulateur de pression de suralimentation : Dépose - Repose 12B
P9X, et 701
Couples de serragem
DÉPOSE
REPOSE
IMPORTANT
Porter des lunettes de protection.
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Débrancher le connecteur du capteur de position du
régulateur de la pression de suralimentation. Le capteur de position du régulateur de la pression
de suralimentation est livré en collection avec :
- le capteur,
- le joint torique,
S’assurer de la présence :
Nota :
Le joint torique est livré assemblé sur le capteur
de position du régulateur de pression de surali-
mentation.
12B-23
SURALIMENTATION
Capteur de position du régulateur de pression de suralimentation : Dépose - Repose 12B
P9X, et 701
114620
ATTENTION
N’exercer aucun effort sur la tige sous peine de
la détériorer.
II - ÉTAPE FINALE
12B-24
SURALIMENTATION
Echangeur air - air : Dépose - Repose 12B
F4R, et 766 ou 767
DÉPOSE
Nota :
Ne pas abîmer les ailettes de la valise de refroi-
dissement (radiateur, condenseur...) lors de la
manipulation.
22217 Débrancher les conduits d’entrée et de sortie d’air
Débrancher le connecteur (1) . de l’échangeur air-air.
Déclipper le câble d’ouverture de capot (2) .
Déposer :
- les déflecteurs d’air (3) ,
- la traverse supérieure avant (4) (voir MR 403, Car-
rosserie, 42A, Structure supérieure avant, Tra-
verse supérieure avant : Dépose - Repose).
12B-25
SURALIMENTATION
Echangeur air - air : Dépose - Repose 12B
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE Reposer :
- la traverse supérieure avant (voir MR 403, Carros-
serie, 42A, Structure supérieure avant, Traver-
se supérieure avant : Dépose - Repose),
- les déflecteurs d’air.
Clipper le câble d’ouverture de capot.
Brancher le connecteur (1) .
Reposer :
- les projecteurs avant (voir 80B, Projecteurs
avant, Projecteur halogène : Dépose - Repose)
ou (voir 80C, Lampes au xénon, Projecteurs au
xénon : Dépose - Repose) si équipé,
- le bouclier avant (voir MR 403, Carrosserie, 55A,
Protections extérieures, Bouclier avant : Dépo-
se - Repose).
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
22214
Déposer :
- les agrafes (8) de fixation de l’échangeur air-air,
- l’échangeur air-air en le dégageant par le haut.
REPOSE
II - ÉTAPE FINALE
Brancher les conduits d’entrée et de sortie d’air sur
l’échangeur air-air.
Mettre en place le condenseur.
Nota :
Ne pas abîmer les ailettes de la valise de refroi-
dissement (radiateur, condenseur...) lors de la
manipulation.
Reposer :
- les agrafes de fixation du condenseur,
- les vis de fixation du tuyau de direction assistée.
Brancher le connecteur du capteur de pression de
fluide réfrigérant.
12B-26
SURALIMENTATION
Echangeur air - air : Dépose - Repose 12B
G9T, et 600 ou 702 ou 703
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
DÉPOSE
12B-27
SURALIMENTATION
Echangeur air - air : Dépose - Repose 12B
G9T, et 600 ou 702 ou 703
Clipper le connecteur du capteur de pression du
condenseur.
Agrafer le tuyau basse pression de direction assis-
tée.
Reposer les vis du tuyau basse pression de direc-
tion assistée.
II - ÉTAPE FINALE
Reposer :
- les déflecteur d’air,
- la traverse supérieure (voir MR 403 Carrosserie
42A, Structure supérieure avant, Traverse su-
périeure avant : Dépose-Repose),
Serrer au couple les vis de la traverse supérieure
avant (21 N.m).
Reposer :
- les projecteurs avant (voir 80B, Projecteurs
22214
avant, Projecteur halogène : Dépose-Repose),
Desserrer les colliers (4) :
- le bouclier avant (voir MR 403 Carrosserie, 55A,
- du tuyau d’air entrée échangeur air-air, Protections extérieures, Bouclier avant : Dépo-
se-Repose).
- du tuyau d’air sortie échangeur air-air.
Brancher la batterie (voir 80A, Batterie, Batterie :
Déposer les agrafes (5) de l’échangeur air-air. Dépose-Repose).
Débrancher :
- le tuyau d’air entrée échangeur air-air,
REPOSE
12B-28
SURALIMENTATION
Echangeur air - air : Dépose - Repose 12B
P9X, et 701
DÉPOSE
116873
Déposer les agrafes de fixation de l’échangeur air-
air sur le radiateur de refroidissement.
116871
Débrancher le connecteur (1) du capteur de pres-
sion de conditionnement d’air.
12B-29
SURALIMENTATION
Echangeur air - air : Dépose - Repose 12B
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE REPOSE
Brancher :
- le tuyau d’air sortie échangeur air-air sur l’échan-
geur air-air,
- le tuyau d’air sortie turbocompresseur sur l’échan-
geur air-air.
Reposer :
- le collier du tuyau d’air sortie échangeur air-air,
- le collier du tuyau d’air sortie turbocompresseur.
II - ÉTAPE FINALE
Reposer :
- les agrafes de fixation de l’échangeur air-air sur le
116875 radiateur de refroidissement,
Déposer le collier (3) du tuyau d’air sortie turbocom- - le condenseur de climatisation sur le radiateur de
presseur. refroidissement,
Débrancher le tuyau d’air sortie turbocompresseur. - les agrafes de fixation du condenseur sur le radia-
teur de refroidissement.
Brancher le connecteur du capteur de pression de
conditionnement d’air.
Reposer :
- les déflecteurs d’air du radiateur de refroidisse-
ment,
- la traverse supérieure avant (voir MR 354 Carros-
serie, 42A, Structure supérieure avant, traverse
supérieure avant),
- les projecteurs avant (voir 80C, Lampes au Xé-
non, Projecteur au Xénon : Dépose - Repose)
ou (voir 80B, Projecteurs avant, Projecteur
halogène : Dépose - Repose),
- le bouclier avant (voir MR 403 Carrosserie, 55A,
Protections extérieures, Bouclier avant : Dépo-
se - Repose),
- le résonateur d’air (voir 12A, Mélange carburé,
Résonateur d'air : Dépose - Repose, page 12A-
116876 67) .
Déposer le collier (4) du tuyau d’air sortie échangeur Brancher la batterie (voir 80A, Batterie, Batterie :
air-air sur l’échangeur air-air. Dépose - Repose).
12B-30
ALIMENTATION CARBURANT
Circuit d'alimentation en gazole : Schéma fonctionnel 13A
G9T, et 600 ou 702 ou 703
Schéma fonctionnel du circuit d’alimentation en gazole
113324
(1) jauge
(2) pompe d’amorçage manuelle
(3) filtre à carburant pouvant être
équipé d’un capteur de pré-
sence d’eau
(4) régulateur de pression intégré à
la pompe haute pression
(5) pompe haute pression
(6) rampe d’injection
(7) limiteur de pression
(8) capteur de pression
(9) quatre injecteurs
(10) capteur de température de car-
burant intégré au tuyau retour
13A-1
ALIMENTATION CARBURANT
Circuit d'alimentation en gazole : Schéma fonctionnel 13A
P9X, et 701 ou 715
22712
13A-2
ALIMENTATION CARBURANT
Filtre à essence : Dépose - Repose 13A
F4R ou V4Y
DÉPOSE
REPOSE
13A-3
ALIMENTATION CARBURANT
Filtre à gazole : Dépose - Repose 13A
G9T, et 600 ou 702 ou 703
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Outillage spécialisé indispensable
Couples de serragem
DÉPOSE
IMPORTANT
Nota :
Prévoir l’écoulement de carburant pour éviter
toute détérioration de pièces mécaniques dans la
périphérie du filtre à gazole.
ATTENTION
Eviter le contact des raccords des tuyaux avec
un environnement pollué.
13A-4
ALIMENTATION CARBURANT
Filtre à gazole : Dépose - Repose 13A
G9T, et 600 ou 702 ou 703
Serrer au couple la vis du couvercle du filtre à ga-
zole (5 N.m) à l’aide de l’outil (Mot. 1608).
Clipper le filtre à gazole sur son support.
Brancher les tuyaux de carburant.
Prendre garde à ne pas pincer ni détériorer les
tuyaux de carburant.
19317
REPOSE
Remplacer impérativement :
Mettre en place :
- la cartouche filtrante neuve dans la cuve (ne retirer
les bouchons qu’au dernier moment),
Nota :
Aligner le repère du couvercle avec la cuve.
Respecter impérativement la position des rac-
cords sur le filtre à gazole.
13A-5
ALIMENTATION CARBURANT
Filtre à gazole : Dépose - Repose 13A
G9T, et 600 ou 702 ou 703
115627
Actionner la pompe d’amorçage manuelle (6) jus-
qu’à ce que le carburant s’écoule sans bulles d’air.
Revisser la vis de purge d’air.
Amorcer une dernière foie le circuit de carburant à
l’aide de la pompe d’amorçage manuelle.
Nota :
Purger périodiquement l’eau contenue dans le fil-
tre à gazole par le bouchon de purge (7) .
Des véhicules possèdent un capteur de détec-
tion d’eau dans le gazole, situé sur le filtre à
gazole.
13A-6
ALIMENTATION CARBURANT
Filtre à gazole : Dépose - Repose 13A
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Outillage spécialisé indispensable
Couples de serragem
DÉPOSE
ATTENTION
Lors de cette opération, il est impératif de :
- faire attention aux projections de carburant en
débranchant le raccord, 116665
Nettoyer les raccords rapides avant de les ouvrir
- protéger les zones sensibles à l’écoulement de
(voir 13B, Injection diesel, Injection diesel : Pré-
carburant.
cautions pour la réparation, page 13B-1) .
Déposer les protecteurs moteur. Débrancher :
- le connecteur (1) sur le filtre à gazole,
- le raccord rapide d’alimentation (2) de la pompe
haute pression sur le filtre à gazole,
- le raccord rapide d’arrivée de carburant (3) sur le
filtre à gazole.
ATTENTION
Prévoir l’écoulement de carburant pour éviter
toute détérioration de pièces mécaniques dans la
périphérie du filtre à gazole.
ATTENTION
Eviter le contact des raccords des canalisations
avec un environnement pollué.
13A-7
ALIMENTATION CARBURANT
Filtre à gazole : Dépose - Repose 13A
P9X, et 701
Clipper le filtre à gazole sur son support.
Brancher :
- les raccords des tuyaux de carburant,
19317
Repérer la position du couvercle par rapport à la cu-
ve.
Déposer :
- la vis (4) du couvercle avec son joint,
- le joint de la cuve,
- la cartouche filtrante. 19317
ATTENTION
Aligner le repère du couvercle avec la cuve.
Respecter impérativement la position des rac- 115627
cords sur le filtre à gazole. Actionner la pompe d’amorçage manuelle (6) jus-
qu’à ce que le carburant s’écoule sans bulles d’air.
Serrer au couple la vis de fixation du couvercle du
filtre à gazole (5 N.m) à l’aide de l’outil (Mot. 1608). Revisser la vis de purge d’air.
13A-8
ALIMENTATION CARBURANT
Filtre à gazole : Dépose - Repose 13A
P9X, et 701
Amorçer une dernière fois le circuit de carburant à
l’aide de la pompe d’amorçage manuelle.
Nota :
Purger périodiquement l’eau contenue dans le fil-
tre à gazole par le bouchon de purge (7) .
Des véhicules possèdent un capteur de détec-
tion d’eau dans le gazole, situé sur le filtre à
gazole.
13A-9
ALIMENTATION CARBURANT
Filtre à gazole : Dépose - Repose 13A
P9X, et 715
Couples de serragem
ATTENTION
Lors de cette opération, il est impératif de :
- faire attention aux projections de carburant en
débranchant les raccords rapides,
- protéger les zones sensibles à l’écoulement de
carburant.
117115
DÉPOSE Débrancher :
- le connecteur (1) sur le filtre à gazole,
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- le raccord rapide (2) d’alimentation de la pompe
Nettoyer les raccords rapides avant de les ouvrir haute pression sur le filtre à gazole,
(voir 13B, Injection diesel, Injection diesel : Pré- - le raccord rapide (3) d’arrivée de carburant sur le
cautions pour la réparation, page 13B-1) .
filtre à gazole.
ATTENTION
Prévoir l’écoulement de carburant pour éviter
toute détérioration de pièces mécaniques dans la
périphérie du filtre à gazole.
ATTENTION
Eviter le contact des raccords des canalisations
avec un environnement pollué.
13A-10
ALIMENTATION CARBURANT
Filtre à gazole : Dépose - Repose 13A
P9X, et 715
Clipper le filtre à gazole sur son support.
19317
Repérer la position du couvercle par rapport à la cu-
ve.
Déposer :
- la vis (4) du couvercle avec son joint,
- le joint de la cuve,
- la cartouche filtrante.
19317
REPOSE
Tourner la vis de purge d’air (5) d’un tour.
ATTENTION
Aligner le repère du couvercle avec la cuve.
Respecter impérativement la position des rac-
cords sur le filtre à gazole.
117115
Serrer au couple la vis de fixation du couvercle du Actionner la pompe d’amorçage manuelle (6) jus-
filtre à gazole (5 N.m) à l’aide de l’outil (Mot. 1608). qu’à ce que le carburant s’écoule sans bulles d’air.
13A-11
ALIMENTATION CARBURANT
Filtre à gazole : Dépose - Repose 13A
P9X, et 715
Revisser la vis de purge d’air.
Amorçer une dernière fois le circuit de carburant à
l’aide de la pompe d’amorçage manuelle.
Nota :
Purger périodiquement l’eau contenue dans le fil-
tre à gazole par le bouchon de purge.
Des véhicules possèdent un capteur de détec-
tion d’eau dans le gazole, situé sur le filtre à
gazole.
13A-12
ALIMENTATION CARBURANT
Rampe d'injection - Injecteurs : Dépose - Repose 13A
F4R, et 766 ou 767
Couples de serragem
DÉPOSE
116502
IMPORTANT
Lors de la dépose des injecteurs ou de la rampe
d’injection, prendre garde à la quantité de carbu-
rant se trouvant dans la rampe et le raccord.
IMPORTANT
13A-13
ALIMENTATION CARBURANT
Rampe d'injection - Injecteurs : Dépose - Repose 13A
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE Reposer la vis de fixation de la Durit d’air du turbo-
compresseur.
Serrer le collier de fixation de la Durit d’air du turbo-
compresseur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
116601
Déposer :
- les vis (6) de fixation de la rampe d’injection,
- la rampe d’injection,
- les agrafes de fixation des injecteurs,
- les injecteurs.
REPOSE
Nota :
Remplacer impérativement les joints toriques et
les agrafes de fixation des injecteurs.
II - ÉTAPE FINALE
Brancher :
- les connecteurs des injecteurs,
- le raccord d’arrivée de carburant sur la rampe d’in-
jection,
- le raccord de réaspiration des vapeurs d’huile.
Mettre en place la Durit d’air du turbocompresseur.
13A-14
ALIMENTATION CARBURANT
Rampe d'injection - Injecteurs : Dépose - Repose 13A
V4Y
Couples de serragem
DÉPOSE
IMPORTANT
116732
Déposer :
- les vis de fixation de la rampe à injection (3) ,
- la rampe à injection,
- les agrafes d’injecteurs,
- les injecteurs.
13A-15
ALIMENTATION CARBURANT
Rampe d'injection - Injecteurs : Dépose - Repose 13A
V4Y
REPOSE
22916
Reposer :
- les injecteurs,
- les agrafes,
- la rampe d’injection.
Brancher :
Reposer :
- le protecteur moteur.
13A-16
ALIMENTATION CARBURANT
Pression de carburant : Contrôle 13A
V4Y
CONTRÔLE
IMPORTANT
Nota :
Pression lue : 3,5 bar ± 0,2.
13A-17
ALIMENTATION CARBURANT
Pression de carburant : Contrôle 13A
F4R, et 766 ou 767
CONTRÔLE
Outillage spécialisé indispensable
IMPORTANT
23045
Débrancher le raccord d’arrivée d’essence (1) sur la
IMPORTANT rampe d’injection.
Mettre des lunettes munies de coques latérales Brancher :
pendant l'opération.
- en lieu et place un raccord en « T » (Mot. 1311-08)
,
- en (2) le raccord d’arrivée d’essence,
IMPORTANT
Mettre des gants pendant l'opération. - en (3) le manomètre de contrôle (Mot. 1311-01).
Démarrer le véhicule.
Relever la pression, la valeur lue doit être constante
et de 3,5 bar ± 0,2.
Nota :
Quelques secondes peuvent être nécessaires
pour relever une pression correcte dans la rampe
d’injection.
A l’arrêt du moteur, la pression ne doit pas chuter
immédiatement (fuite du régulateur de pression
ou de la pompe).
13A-18
ALIMENTATION CARBURANT
Débit de carburant : Contrôle 13A
V4Y
CONTRÔLE
IMPORTANT
Nota :
Effectuer impérativement le contrôle du débit de
carburant avec un réservoir de carburant plein, le
niveau de carburant peut fausser le résultat de la
mesure du débit.
13A-19
ALIMENTATION CARBURANT
Débit de carburant : Contrôle 13A
V4Y
22892
Faire tourner la pompe à essence, pendant 1 min,
en shuntant les voies 3 et 5 du relais de pompe à es-
sence (A) .
Contrôler que le débit d’essence soit au minimum
égal à 1,3 l sous une tension de 12 V.
Nota :
Le débit relevé doit être de 80 à 120 l/h.
13A-20
ALIMENTATION CARBURANT
Débit de carburant : Contrôle 13A
F4R, et 766 ou 767
Nota :
Le contrôle du débit doit impérativement être effec-
tué avec un réservoir plein, le niveau de carburant
peut fausser le résultat de la mesure du débit.
IMPORTANT
IMPORTANT
Mettre des gants pendant l’opération.
22892
Déposer :
- le couvercle du boîtier d’interconnexion moteur,
13A-21
ALIMENTATION CARBURANT
Débit de carburant : Contrôle 13A
F4R, et 766 ou 767
- le relais (4) de pompe à essence.
Shunter les voies 3 et 5 de l’emplacement du relais
de pompe à essence sur le boîtier d’interconnexion
moteur.
Relever le débit de la pompe.
La valeur du débit doit être de 80 à 120 l/h.
Reposer :
- le relais de pompe à essence,
- le couvercle du boîtier d’interconnexion moteur.
Débrancher le raccord en « T » (Mot. 1311-08).
Brancher le raccord d’arrivée d’essence sur la ram-
pe d’injection.
13A-22
INJECTION DIESEL
Injection diesel : Précautions pour la réparation 13B
G9T ou M9R ou P9X
I - RISQUES LIÉS A LA POLLUTION 2 - Bouchons de propreté
Le système d’injection directe haute pression est très Les bouchons de propreté servent à boucher le circuit
sensible à la pollution. Les risques induits par l’intro- de carburant une fois ouvert et évitent ainsi l’intrusion
duction de pollution sont : d’éléments polluants.
- l’endommagement ou la destruction du système d’in- Une collection de bouchons de propreté est à usage
jection à haute pression, unique et après utilisation, les bouchons usagés doi-
vent être jetés : une fois utilisés, ils sont souillés et un
- le grippage d’un élément, nettoyage ne suffit pas pour les rendre réutilisables.
- la non étanchéité d’un élément. Les bouchons non utilisés doivent également être jetés
Toutes les interventions après-vente doivent être réali- et ne doivent pas servir lors d’une autre intervention
sées dans de très bonnes conditions de propreté. Avoir sur un système d’injection.
réalisé une opération dans de bonnes conditions de Référence des collections de bouchons de propreté :
propreté signifie qu’aucune impureté (particule de
quelques microns) n’a pénétré dans le système au - M9R : 77 01 209 062
cours de son démontage.
- G9T : 77 01 208 229
Les principes de propreté doivent s’appliquer depuis le
- P9X : 77 01 474 730
filtre jusqu’aux injecteurs.
• de pinceau, Ces sacs doivent être à usage unique : une fois utili-
sés, ils doivent être jetés.
• de papier,
13B-1
INJECTION DIESEL
Injection diesel : Précautions pour la réparation 13B
G9T ou M9R ou P9X
2) Commander systématiquement et avant chaque in- En cas de remplacement d’un élément par un neuf ou
tervention au Magasin de Pièces de Rechange : lors de sa repose après stockage dans un sac plasti-
que, ne déballer le composant que lors de sa mise en
- une collection de bouchons de propreté neuve,
place sur le véhicule.
spécifique au moteur,
- un des deux produits de nettoyage des raccords Il existe aujourd’hui deux méthodes de nettoyage du
des canalisations de carburant, circuit de carburant avant ouverture pour intervention
en atelier.
- les pièces à remplacer systématiquement après
chaque dépose et mentionnées dans les méthodes Ces méthodes permettent de nettoyer le circuit de car-
d’intervention spécifiques au véhicule (voir Manuel de burant pour éviter ainsi l’intrusion d’éléments
Réparation concerné). polluants : elles sont équivalentes en terme de résultat
et aucune n’est donc privilégiée.
3) Se munir de lunettes de protection munies de co-
ques latérales pour éviter toute projection de produit
nettoyant sur les yeux.
1 - Nettoyage à l’aide du nettoyant injecteur
4) Se munir de gants de protection en latex pour éviter
un contact prolongé avec la peau. Libérer l’accès aux raccords à ouvrir, suivant les mé-
thodes d’intervention spécifiques au véhicule (voir le
Manuel de Réparation concerné).
Nota :
Protéger les parties sensibles à l’écoulement de carbu-
Lors d’utilisation de gants de protection en cuir, les rant.
recouvrir par des gants de protection en latex.
Verser le nettoyant injecteur dans un récipient ne con-
5) Protéger, avant toute intervention sur le système tenant pas d’impuretés.
d’injection et à l’aide de sacs plastiques ou de chiffons
propres par exemple :
13B-2
INJECTION DIESEL
Injection diesel : Précautions pour la réparation 13B
G9T ou M9R ou P9X
ATTENTION
Une fois le circuit de carburant ouvert, il est interdit
de souffler à l’air comprimé sous peine d’introduire
des impuretés. N’utiliser que des lingettes de net-
toyage, si nécessaire.
IMPORTANT
Porter des gants de protection en latex pendant
l’utilisation du produit nettoyant.
IMPORTANT
Porter des lunettes munies de coques latérales
pendant l’opération.
ATTENTION
Une fois le circuit de carburant ouvert, il est interdit
de souffler à l’air comprimé sous peine d’introduire
des impuretés. N’utiliser que des lingettes de net-
toyage, si nécessaire.
13B-3
INJECTION DIESEL
Injection diesel : Précautions pour la réparation 13B
G9T ou M9R ou P9X
V - NOTICE DE MONTAGE DE LA COLLECTION DE
BOUCHONS
M9R
13B-4
INJECTION DIESEL
Injection diesel : Précautions pour la réparation 13B
G9T ou M9R ou P9X
Référence 77 01 209 062
13B-5
INJECTION DIESEL
Injection diesel : Précautions pour la réparation 13B
G9T ou M9R ou P9X
113737
G9T
107209
13B-6
INJECTION DIESEL
Injection diesel : Précautions pour la réparation 13B
G9T ou M9R ou P9X
P9X
13B-7
INJECTION DIESEL
Injection diesel : Précautions pour la réparation 13B
G9T ou M9R ou P9X
Référence 77 01 474 730
13B-8
INJECTION DIESEL
Injection diesel : Précautions pour la réparation 13B
G9T ou M9R ou P9X
102596
13B-9
INJECTION DIESEL
Injection diesel : Précautions pour la réparation 13B
G9T ou M9R ou P9X
13B-10
INJECTION DIESEL
Injection diesel : Précautions pour la réparation 13B
G9T ou M9R ou P9X
102597
13B-11
INJECTION DIESEL
Injection diesel : Liste et localisation des éléments 13B
P9X, et 701
21993
(16) Electrovanne du volet d’arrêt
(1) Pompe d’amorçage manuelle moteur
(2) Capteur de position d’arbre à (17) Volet d’arrêt moteur
cames
(18) Filtre à gazole
(3) Electrovanne EGR
(4) Capteur de pression de surali-
mentation
(5) Rampe d’injection
(6) Sonde de température de
gazole
(7) Capteur de position du régula-
tion de pression de suralimenta-
tion
(8) Turbocompresseur
(9) Boîtier fusibles-relais
(10) Débitmètre d’air
(11) Calculateur de puissance
(12) Calculateur d’injection diesel
(13) Electrovanne de régulation de
pression de suralimentation
(14) Réserve de dépression
(15) Injecteur de gazole 21997
13B-12
INJECTION DIESEL
Injection diesel : Liste et localisation des éléments 13B
P9X, et 701
21742
116123
(26) Régulateurs de pression
116097
13B-13
INJECTION DIESEL
Injection diesel : Liste et localisation des éléments 13B
P9X, et 701
22009
21994
13B-14
INJECTION DIESEL
Injection diesel : Liste et localisation des éléments 13B
P9X, et 701
21995 22006
22004 22002
13B-15
INJECTION DIESEL
Injection diesel : Liste et localisation des éléments 13B
P9X, et 701
116094
13B-16
INJECTION DIESEL
Injection diesel : Liste et localisation des éléments 13B
G9T, et 600
116691
13B-17
INJECTION DIESEL
Injection diesel : Liste et localisation des éléments 13B
G9T, et 600
23192
20048
(18) Rampe d’injection
(4) Injecteur
(19) Capteur de pression de rampe
(5) Bougie de préchauffage
13B-18
INJECTION DIESEL
Injection diesel : Liste et localisation des éléments 13B
G9T, et 600
22216 107045
115631
107030
(7) Calculateur d’injection
13B-19
INJECTION DIESEL
Injection diesel : Liste et localisation des éléments 13B
G9T, et 600
116298 107027
20051
13B-20
INJECTION DIESEL
Injection diesel : Liste et localisation des éléments 13B
G9T, et 600
15850-3
107046
19315
13B-21
INJECTION DIESEL
Calculateur d'injection diesel : Dépose - Repose 13B
P9X, et 701
116662
Déposer les écrous de fixation (2) du calculateur
d’injection diesel.
Soulever légèrement le calculateur d’injection die-
sel.
116661
Dégrafer le tuyau de dégazage.
Déposer :
- l’agrafe de fixation (1) du tuyau de dégazage,
- la plaque de protection du calculateur d’injection
diesel.
116667
Débrancher les connecteurs (3) du calculateur d’in-
jection diesel.
Déposer le calculateur d’injection diesel.
13B-22
INJECTION DIESEL
Calculateur d'injection diesel : Dépose - Repose 13B
P9X, et 701
REPOSE
II - ÉTAPE FINALE
Reposer :
- la plaque de protection du calculateur d’injection
diesel,
- l’agrafe de fixation du tuyau de dégazage.
Agrafer le tuyau de dégazage.
Reposer :
- le bac à batterie (voir 80A, Batterie, Bac à
batterie : Dépose - Repose),
- le calculateur de boîte de vitesses automatique
(voir 23A, Boîte de vitesses automatique, Calcu-
lateur de boîte de vitesses automatique : Dépo-
se - Repose),
- la batterie (voir 80A, Batterie, Batterie : Dépose -
Repose).
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Après remplacement du calculateur, se reporter au
(MR 404 Diagnostic, 13B, Injection Diesel, Dia-
gnostic - Remplacement des organes).
13B-23
INJECTION DIESEL
Calculateur de puissance : Dépose - Repose 13B
P9X, et 701
DÉPOSE
116664
Débrancher les connecteurs (2) du calculateur de
puissance.
Déposer le calculateur de puissance.
REPOSE
116663 Reposer :
Déposer la sangle de maintien (1) du calculateur de - le calculateur de puissance,
puissance.
- la sangle de maintien autour du calculateur.
Ecarter légèrement le calculateur de puissance.
II - ÉTAPE FINALE
Reposer le boîtier de filtre à air (voir 12A, Mélange
carburé, Boîtier de filtre à air : Dépose - Repose,
page 12A-15) .
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
13B-24
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
DÉPOSE
Outillage spécialisé indispensable
IMPORTANT
13B-25
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
116961 117527
Déposer les écrous (1) du catalyseur sur le précata- Mettre en place l’outil (Mot. 1811) (1) sur le pignon
lyseur. (2) de la pompe haute pression.
Ecarter le catalyseur vers l’arrière. Mettre en place les vis (3) de l’outil (Mot. 1811).
Vidanger l’huile moteur (voir 10A, Ensemble mo-
teur et bas moteur, Huile moteur : Vidange -
Remplissage, page 10A-18) .
Déposer :
- la transmission avant droite (voir 29A, Transmis-
sions, Transmission de roue avant droite : Dé-
pose-Repose),
- la biellette inférieure de reprise de couple (voir
19D, Suspension moteur, Suspension pendu-
laire arrière : Dépose - Repose, page 19D-35) ,
- la courroie d’accessoires (voir 11A, Haut et avant
moteur, Courroie d'accessoires : Dépose - Re-
pose, page 11A-1) ,
- la courroie de distribution (voir 10A, Ensemble
moteur et bas moteur, Courroie de
distribution : Dépose - Repose, page 10A-1) .
13B-26
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
117526 22062
S’assurer que les repères fixe et mobile de la poulie
d’accessoires de vilebrequin soient alignés.
Nota :
Tourner légèrement le vilebrequin par la poulie d’ac-
Si nécessaire, tourner légèrement le moteur par cessoires dans le sens antihoraire pour amener le
la poulie d’accessoires du vilebrequin pour pou- moteur au point de calage (trou d’accès au vis du
voir mettre correctement en place les vis et l’outil convertisseur).
(Mot. 1811).
21744
Bloquer le moteur en rotation à l’aide de l’outil (Mot.
1376). Cette opération nécessite deux opérateurs.
13B-27
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
22131 22139
Déposer : Déposer le bouchon (9) .
- la vis (5) de la poulie d’accessoires de vilebrequin,
Desserrer les vis du carter de série de pignons.
- la poulie (6) d’accessoires de vilebrequin.
Déposer :
Débrancher :
- les vis du carter de série de pignons,
- le tuyau (7) de recirculation des vapeurs d’huile sur
le carter de série de pignons en écartant les colliers - le carter de série de pignons.
à l’aide de l’outil (Mot. 1448) ,
- le connecteur (8) du capteur de position de vilebre-
quin.
Déposer le capteur de position de vilebrequin.
Obturer le tuyau de recirculation des vapeurs d’hui-
le.
21897
Nota :
Les deux vis doivent être alignées sur un plan
horizontal.
13B-28
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
21897-1
Serrer deux vis (11) M6 d’une longueur de 50 mm
dans le pignon de la pompe haute pression pour
l’extraire de l’arbre de la pompe.
21742
Déposer les vis (12) de la pompe haute pression.
Nota :
Repérer la position des vis de la pompe haute
pression.
13B-29
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
REPOSE
ATTENTION
Ne pas gratter les plans de joint des surfaces en
aluminium, toute dégradation de l'état de surface
des plans de joint présenterait des risques de
fuite.
IMPORTANT
Mettre des lunettes munies de coques latérales
pendant l'opération.
IMPORTANT
Mettre des gants pendant l'opération.
21742
Nettoyer :
Visser sans serrer :
- les plans de joint avec du produit SUPER DÉCA-
PANT POUR PLANS DE JOINT pour dissoudre la - les vis (14) de centrage de la pompe haute pres-
partie du joint restant collée, sion,
- les résidus avec une spatule en bois. - les autres vis de la pompe haute pression.
Serrer au couple les vis de la pompe haute pres-
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE sion (21 N.m) en répartissant le serrage sur les qua-
tre vis.
Reposer la pompe haute pression avec un joint
d’étanchéité neuf.
Dans un étau équipé de mordaches de protection :
Mettre en place le faisceau électrique.
Brancher les connecteurs des régulateurs de pres-
sion.
21899
Mettre en place le ressort sur le pignon de la pompe
haute pression.
13B-30
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
21898
Visser deux vis M6 d’une longueur de 50 mm sur
le pignon de rattrapage de jeu.
Mettre en place le pignon de rattrapage de jeu sur le
pignon de la pompe haute pression.
Tourner le dispositif de rattrapage de jeu à l’aide
d’un tournevis pour aligner les dents des deux pi-
gnons.
Immobiliser l’ensemble à l’aide d’une vis M6 d’une
longueur de 15 mm avec une tête fendue.
Déposer les deux vis M6 d’une longueur de 50 mm
du pignon de rattrapage de jeu.
13B-31
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
III - MÉTHODE DE CALAGE DE LA SÉRIE DE
PIGNONS
22076
Reposer :
Nota :
S’assurer après le serrage que les repères de la
série de pignons soient bien alignés.
13B-32
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
IV - ÉTAPE FINALE
22141
22140
Visser, sans serrer et dans l’ordre, les vis du carter
Déposer les joints d’étanchéité de vilebrequin côté de série de pignons.
distribution et du pignon de la pompe haute pres-
sion. Serrer dans l’ordre et au couple les vis du carter de
série de pignons (25 N.m).
Appliquer un cordon de 3 mm de diamètre de joint
silicone adhérent (référence : 77 11 227 484) sur Déposer la vis de bridage du rattrapage de jeu du pi-
le carter de la série de pignons. gnon de la pompe haute pression à l’aide d’un tour-
nevis par le trou (18) du carter.
Reposer le bouchon.
22139
Mettre en place le carter de série de pignons sur ses
pions de centrage.
22192
13B-33
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
22195 22062
Mettre en place : S’assurer que les repères fixe et mobile de la poulie
d’accessoires de vilebrequin soient alignés.
- un joint d’étanchéité neuf du pignon de la pompe
haute pression à l’aide de l’outil (Mot. 1653) (3) , Tourner légèrement le moteur par la poulie d’acces-
soires de vilebrequin dans le sens antihoraire pour
- la poulie d’accessoires de vilebrequin.
amener le moteur au point de blocage (trou d’accès
Visser sans serrer la vis de la poulie d’accessoires aux vis du convertisseur).
de vilebrequin.
13B-34
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
21744 117527
Bloquer le moteur en rotation à l’aide de l’outil (Mot. Mettre en place l’outil (Mot. 1811) (1) sur le pignon
1376). Cette opération nécessite deux opérateurs. de la pompe haute pression.
Serrer au couple la vis de la poulie d’accessoires
de vilebrequin (235 N.m). Nota :
Déposer l’outil de blocage moteur (Mot. 1376). Si nécessaire, tourner légèrement le moteur par
Mettre en place le pignon de la pompe haute pres- la poulie d’accessoires du vilebrequin pour pou-
sion. voir mettre correctement en place les vis et l’outil
(Mot. 1811).
Visser sans serrer l’écrou du pignon de la pompe
haute pression.
13B-35
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
117526 113497
Serrer aux couples : Tourner le moteur par la poulie d’accessoires du vi-
lebrequin pour l’amener de nouveau au Point Mort
- les vis de l’outil (Mot. 1811) (70 N.m),
Haut.
- l’écrou du pignon de la pompe haute pression
S’assurer que les repères fixe et mobile de la poulie
(160 N.m).
(19) d’accessoires de vilebrequin et du pignon (20)
Déposer : de la pompe haute pression soient alignés.
- les vis de l’outil (Mot. 1811) , Reposer la courroie de distribution la courroie de
distribution (voir MR 353 Mécanique, 11A, Haut et
- l’outil (Mot. 1811).
avant moteur, Courroie de distribution).
Reposer le capteur de régime moteur.
Brancher :
- le connecteur du capteur de régime moteur,
- le tuyau de recirclutaion des vapeurs d’huile sur le
carter de série de pignon.
Mettre en place les colliers du tuyau de recirculation
des vapeurs d’huile à l’aide de l’outil (Mot. 1448).
13B-36
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
P9X
V - CONTRÔLE DU PION DE CENTRAGE DU - la biellette inférieure de reprise de couple (voir
PIGNON DE LA POMPE HAUTE PRESSION 19D, Suspension moteur, Suspension pendu-
laire arrière : Dépose - Repose, page 19D-35) ,
13B-37
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
G9T, et 600
IMPORTANT
ATTENTION
Il est interdit de démonter l'intérieur de la pompe
haute pression.
13B-38
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
G9T, et 600
103776 104974
- le couvercle (2) du protecteur de rampe d’injection, Nettoyer les raccords du tuyau d’alimentation en
carburant entre le filtre à gazole et la pompe haute
- le refroidisseur EGR (voir 14A, Antipollution, Re- pression (voir 13B, Injection diesel, Injection
froidisseur des gaz d'échappement : Dépose - diesel : Précautions pour la réparation, page
Repose, page 14A-15) , 13B-1) .
- l’électrovanne EGR (voir 14A, Antipollution, Elec- Déposer le tuyau d'alimentation en carburant (4) en-
trovanne de recirculation des gaz tre le filtre à gazole et la pompe haute pression.
d'échappement : Dépose - Repose, page 14A-8) Poser les bouchons de propreté sur :
,
- le tuyau d'alimentation en carburant entre le filtre à
- le tuyau haute pression entre la rampe d’injection gazole et la pompe haute pression,
et la pompe haute pression (voir 13B, Injection
diesel, Tuyau haute pression entre pompe et - la pompe haute pression.
rampe : Dépose - Repose, page 13B-59) ,
- le protecteur sous moteur,
- la roue avant droite (voir 35A, Roues et pneuma-
tiques, Roue : Dépose - Repose),
- le filtre à gazole (voir 13A, Alimentation carbu-
rant, Filtre à gazole : Dépose - Repose, page
13A-4) .
Déclipper le réservoir d’huile de direction assistée.
Déposer :
- les vis du support du réservoir d’huile de direction
assistée,
- le support du réservoir de direction assistée.
13B-39
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
G9T, et 600
104975 107031
Débrancher le tuyau de retour de gazole (5) sur la Déclipper le cache latéral du moteur.
pompe haute pression.
Ecarter le cache latéral du moteur.
Placer le bouchon de propreté sur :
- le tuyau de retour de gazole, II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- la pompe haute pression.
17944
111037 Positionner le repère de Point Mort Haut (7) de la
Déposer la vis bouchon (6) de pige de Point Mort poulie accessoires de vilebrequin à la verticale.
Haut.
Mettre en place la pige de Point Mort Haut (Mot.
1536).
Tourner le moteur dans le sens horaire (côté distri-
bution), tout en appuyant sur la pige de Point Mort
Haut (Mot. 1536) jusqu'au point de calage.
13B-40
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
G9T, et 600
- le bouchon de moyeu de pompe haute pression (9)
.
102520
Déposer :
17950-1
- les vis du support arrière de la pompe haute pres- Mettre en place l'outil (Mot. 1548) sans la douille
sion, centrale.
17950
13B-41
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
G9T, et 600
Utiliser l'écrou central du pignon de pompe haute
pression pour engager la pompe haute pression
avec un joint neuf.
Reposer le support arrière de la pompe haute pres-
sion.
Visser sans serrer :
- les vis de la pompe haute pression, en mettant une
à deux gouttes de FRENETANCHE sur les filets,
- les vis du support arrière de la pompe haute pres-
sion.
Serrer dans l’ordre et aux couples :
- les vis de la pompe haute pression (30 N.m) ,
- les vis du support arrière de la pompe haute
pression (30 N.m) ,
- l’écrou du pignon de la pompe haute pression
(90 N.m).
Déposer l’outil (Mot. 1548).
17950-2
Mettre en place la douille centrale de l'outil (Mot.
1548). Modification de l’outil de mise en place de pastilles
(Mot. 1503) :
Extraire la pompe haute pression en vissant la
douille centrale de l'outil (Mot. 1548).
Déposer :
- les vis de la pompe haute pression,
- la pompe haute pression.
REPOSE
ATTENTION
Ne retirer les bouchons de propreté qu’au der-
nier moment pour chacun des organes protégés.
De même, ne sortir les organes de leur embal-
lage qu’au moment de les reposer sur le véhi-
cule.
13B-42
INJECTION DIESEL
Pompe haute pression : Dépose - Repose 13B
G9T, et 600
- le tuyau d'alimentation en carburant entre le filtre à
gazole et la pompe haute pression.
Brancher :
- le tuyau de retour de gazole sur la pompe haute
pression,
- le tuyau d'alimentation du filtre à gazole,
- le connecteur du régulateur de pression de carbu-
rant,
- le connecteur du réchauffeur de gazole sur le filtre
à gazole.
Reposer le support du réservoir de direction assis-
tée.
Clipper le réservoir d’huile de direction assistée.
Reposer :
- le tuyau haute pression entre la rampe d’injection
et la pompe haute pression (voir 13B, Injection
diesel, Tuyau haute pression entre pompe et
17950-3
rampe : Dépose - Repose, page 13B-59) ,
Reposer :
- l’électrovanne EGR (voir 14A, Antipollution, Elec-
- le bouchon de moyeu de pompe haute pression trovanne de recirculation des gaz
neuf, à l'aide de l'outil (Mot. 1503) modifié (11) , d'échappement : Dépose - Repose, page 14A-8)
,
- le capteur de position d'arbre à cames avec un joint
torique neuf. - le refroidisseur EGR (voir 14A, Antipollution, Re-
froidisseur des gaz d'échappement : Dépose -
Repose, page 14A-15) .
III - ÉTAPE FINALE
Effectuer un réamorçage du circuit d’injection à
Reposer la vis du capteur de position de l’arbre à ca- l'aide de la pompe manuelle d'amorçage.
mes.
Brancher la batterie (voir 80A, Batterie, Batterie :
Serrer au couple la vis du capteur de position Dépose - Repose).
d’arbre à cames (10 N.m).
Vérifier l'absence de fuite :
Reposer la vis bouchon de pige de point mort haut
en appliquant du MASTIXO sur le filet. - faire tourner le moteur au ralenti pendant 2 min,
- accélérer plusieurs fois à vide,
Serrer au couple la vis bouchon de pige de Point
Mort Haut (31 N.m). - couper le contact,
Déposer les bouchons de propreté sur : - vérifier l'absence d'écoulement de gazole.
- la pompe haute pression, Clipper le cache latéral du moteur.
- le tuyau d'alimentation en carburant entre le filtre à - la roue avant droite (voir 35A, Roues et pneuma-
gazole et la pompe haute pression. tiques, Roue : Dépose - Repose),
Jeter les bouchons de propreté, ne pas les réutiliser. - le protecteur sous moteur,
- le couvercle du protecteur de rampe d’injection.
Reposer :
Agrafer le couvercle du protecteur de rampe d’injec-
- les vis du support de réservoir d’huile de direction
tion.
assistée,
Brancher le tuyau de réaspiration des vapeurs d’hui-
- le filtre à gazole (voir 13A, Alimentation carbu-
le.
rant, Filtre à gazole : Dépose - Repose, page
13A-4) , Reposer le cache moteur.
13B-43
INJECTION DIESEL
Régulateur de pression de carburant : Dépose - Repose 13B
G9T, et 600 ou 702 ou 703
Couples de serragem
IMPORTANT
Il est strictement interdit d’intervenir sur le circuit,
moteur tournant.
Nota :
Respecter impérativement les précautions pour la
réparation (voir 13B, Injection diesel, Injection
diesel : Précautions pour la réparation, page
13B-1) .
23089
Débrancher la batterie (voir 80A, Batterie,
Batterie : Dépose - Repose).
ATTENTION
Après la période de garantie de la pompe haute Souffler, à l’aide d’un pistolet à air comprimé, pour
pression, le régulateur de pression peut être rem- éliminer les impuretés autour du régulateur de pres-
placé seul. sion de carburant.
13B-44
INJECTION DIESEL
Régulateur de pression de carburant : Dépose - Repose 13B
G9T, et 600 ou 702 ou 703
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
23089-1
Débrancher le tuyau d’alimentation en carburant (5) 23090
de la pompe haute pression.
Déposer :
Placer les bouchons de propreté sur :
- les vis (7) du régulateur de pression de carburant,
- le tuyau d’alimentation en carburant,
- le régulateur de pression de carburant manuelle-
- la pompe haute pression.
ment (ne pas utiliser d’outil pour faire levier).
Déposer :
Placer les bouchons de propreté sur :
- la vis (6) de la patte de maintien du tuyau d’alimen-
tation en carburant, - la pompe haute pression,
- la patte de maintien du tuyau d’alimentation en car- - le régulateur de pression de carburant.
burant.
Nettoyer le régulateur de pression de carburant (voir
13B, Injection diesel, Injection diesel : Précau-
REPOSE
tions pour la réparation, page 13B-1) .
I - ÉTAPE DE PRÉPARATION À LA REPOSE
ATTENTION
Ne retirer les bouchons de propreté qu’au der-
nier moment pour chacun des organes protégés.
De même, ne sortir les organes de leur embal-
lage qu’au moment de les reposer sur le véhi-
cule.
13B-45
INJECTION DIESEL
Régulateur de pression de carburant : Dépose - Repose 13B
G9T, et 600 ou 702 ou 703
Préparer le régulateur neuf : Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
- déposer le bouchon de protection,
Vérifier l'absence de fuite :
- vérifier la position des joints,
- faire tourner le moteur au ralenti pendant 2 min,
- lubrifier les joints toriques avec du gazole propre.
- accélérer plusieurs fois à vide,
- couper le contact,
Nota :
- vérifier l'absence d'écoulement de gazole.
La lubrification est très importante pour éviter les
fuites extérieures. Reposer le cache moteur.
13B-46
INJECTION DIESEL
Tuyau de retour de gazole : Dépose - Repose 13B
G9T, et 600 ou 702 ou 703
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
IMPORTANT
Nota :
Respecter impérativement les précaution pour la
réparation (voir 13B, Injection diesel, Injection
diesel : Précautions pour la réparation, page
13B-1) .
DÉPOSE
107027
103776
13B-47
INJECTION DIESEL
Tuyau de retour de gazole : Dépose - Repose 13B
G9T, et 600 ou 702 ou 703
110904 111039
Débrancher le tuyau de retour de gazole des Dégrafer :
injecteurs :
- le tuyau de retour de gazole en (6) ,
- ne pas déposer l’agrafe,
- la sonde de température de gazole en (7) .
- appuyer sur l’agrafe,
Débrancher :
- tirer verticalement sur le raccord du tuyau de retour
- le tuyau de retour de gazole de la rampe d’injection
de gazole.
(8) ,
- les connecteurs des injecteurs.
Déposer le tuyau de retour de gazole.
Poser les bouchons de propreté sur :
- le tuyau de retour de gazole,
- la rampe d’injection,
- les injecteurs,
- la pompe haute pression.
Nota :
La sonde de température de gazole est intégrée
au tuyau de retour de gazole, ces deux éléments
ne peuvent pas être déposés séparément.
13B-48
INJECTION DIESEL
Tuyau de retour de gazole : Dépose - Repose 13B
G9T, et 600 ou 702 ou 703
Jeter les bouchons de propreté, ne pas les réutiliser. Reposer le couvercle du protecteur de la rampe d’in-
jection.
Reposer le tuyau de retour de gazole.
Agrafer le couvercle du protecteur de la rampe d’in-
jection.
Brancher le tuyau de réaspiration des vapeurs d’hui-
le.
Reposer le cache du moteur.
110904
13B-49
INJECTION DIESEL
Rampe de retour carburant des injecteurs de gazole : Dépose - Repose 13B
P9X, et 701
Couples de serragem
13B-50
INJECTION DIESEL
Rampe de retour carburant des injecteurs de gazole : Dépose - Repose 13B
P9X, et 701
13B-51
INJECTION DIESEL
Rampe de retour carburant des injecteurs de gazole : Dépose - Repose 13B
P9X, et 701
22099
(1) : Rampe de retour carburant du banc arrière et
de la rampe d’injection
(2) : Rampe de retour carburant du banc avant et de
la pompe d’injection
(3) : Tuyau d’alimentation de la pompe haute pres-
sion
DÉPOSE
116118
Débrancher le connecteur (1) de la sonde de tempé-
rature de gazole.
116697
Déposer :
13B-52
INJECTION DIESEL
Rampe de retour carburant des injecteurs de gazole : Dépose - Repose 13B
P9X, et 701
- la vis de fixation (4) de la rampe de retour de car- - le refroidisseur des gaz d’échappement (voir 14A,
burant sur le limiteur de pression. Antipollution, Refroidisseur des gaz
d'échappement : Dépose - Repose, page 14A-
15) .
116698
Déposer :
- le protecteur moteur,
13B-53
INJECTION DIESEL
Rampe de retour carburant des injecteurs de gazole : Dépose - Repose 13B
P9X, et 701
2 - ETAPE DE DEPOSE DE LA PIECE ETUDIEE - la vis de fixation de la rampe de retour de carburant
sur le banc arrière.
Serrer aux couples :
- la vis de fixation de la rampe de retour de car-
burant sur le limiteur de pression (20 N.m) ,
- la vis de fixation de la rampe de retour de car-
burant sur le banc arrière (16 N.m).
2 - ETAPE FINALE
Brancher la Durit sur la rampe de retour carburant.
Reposer le collier sur la rampe de retour carburant.
Brancher le connecteur de la sonde de température
de gazole.
Reposer :
- le répartiteur d’admission (voir 12A, Mélange car-
buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) .
116139 - le protecteur moteur.
Déposer le collier (7) sur la rampe de retour carbu- Brancher la batterie (voir 80A, Batterie, Batterie :
rant. Dépose - Repose).
Débrancher la Durit sur la rampe de retour carbu- Amorcer le circuit de gazole à l’aide de la pompe
rant. d’amorçage manuelle.
Déposer : Effectuer un test d’étanchéité du circuit haute pres-
sion (voir MR 404 Diagnostic, 13B, Injection Die-
- la vis de fixation (8) de la rampe de retour carbu- sel, Diagnostic - Interprétation des commandes).
rant sur le collecteur d’admission arrière,
- l’écrou de fixation (9) de la rampe de retour carbu- II - RAMPE DE RETOUR DE CARBURANT DU BANC
rant sur la pompe d’injection, AVANT ET DE LA POMPE D’INJECTION
- la vis de fixation (10) de la rampe de retour carbu-
rant sur la banc avant, 1 - ETAPE DE REPOSE DE LA PIECE ETUDIEE
- la rampe de retour carburant du banc avant et de la Remplacer impérativement les joints d’étanchéité de
pompe d’injection. la rampe de retour de carburant.
Reposer :
REPOSE - la rampe de retour carburant du banc avant et de la
pompe d’injection,
I - RAMPE DE RETOUR CARBURANT DU BANC - la vis de fixation de la rampe de retour carburant
ARRIÈRE ET DE LA RAMPE D’INJECTION sur la banc avant,
- l’écrou de fixation de la rampe de retour carburant
1 - ETAPE DE REPOSE DE LA PIECE ETUDIEE sur la pompe d’injection,
Remplacer impérativement les joints d’étanchéité de - la vis de fixation de la rampe de retour carburant
la rampe de retour de carburant. sur le collecteur d’admission arrière.
Reposer : Serrer aux couples :
- la rampe de retour carburant du banc arrière et de - la vis de fixation de la rampe de retour carbu-
la rampe d’injection, rant sur la banc avant (20 N.m) ,
- la vis de fixation de la rampe de retour de carburant - l’écrou de fixation de la rampe de retour carbu-
sur le limiteur de pression, rant sur la pompe d’injection (25 N.m) ,
13B-54
INJECTION DIESEL
Rampe de retour carburant des injecteurs de gazole : Dépose - Repose 13B
P9X, et 701
- la vis de fixation de la rampe de retour carbu-
rant sur le collecteur d’admission arrière (21
N.m) ,
2 - ETAPE FINALE
Reposer :
Reposer :
- le protecteur moteur.
13B-55
INJECTION DIESEL
Protecteur de rampe d'injection : Dépose - Repose 13B
G9T, et 600
Couples de serragem
IMPORTANT
Vérifier à l’aide de l’outil de diagnostic que la rampe
ne soit plus sous pression.
Il est strictement interdit d’intervenir sur le circuit,
moteur tournant.
103776
Nota :
Débrancher le tuyau (1) de réaspiration des vapeurs
Respecter impérativement les précautions pour la d’huile.
réparation (voir 13B, Injection diesel, Injection
diesel : Précautions pour la réparation, page Dégrafer le couvercle (2) du protecteur de rampe
13B-1) . d’injection.
Déposer :
DÉPOSE
- le couvercle (2) du protecteur de rampe d’injection,
13B-56
INJECTION DIESEL
Protecteur de rampe d'injection : Dépose - Repose 13B
G9T, et 600
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
103771
103771
Préserrer la vis (7) du protecteur de rampe
Dégrafer les Durits (3) de l’électrovanne de régula- (presserrage : 4 N.m).
tion de pression de suralimentation sur le protecteur
de rampe d’injecteur. Reposer :
Déposer :
- la rampe d’injection (voir 13B, Injection diesel,
- les vis (4) et (5) du protecteur de rampe d’injection, Rampe d'injection : Dépose - Repose, page
13B-71) ,
- le tuyau d’évacuation de gazole (6) ,
- le protecteur de rampe d’injection. - les tuyaux haute pression entre la rampe d’injec-
tion et les injecteurs (voir 13B, Injection diesel,
Tuyau haute pression entre rampe et injecteur :
REPOSE Dépose - Repose, page 13B-65) ,
Reposer :
13B-57
INJECTION DIESEL
Protecteur de rampe d'injection : Dépose - Repose 13B
G9T, et 600
- l’électrovanne EGR (voir 14A, Antipollution, Elec-
trovanne de recirculation des gaz
d'échappement : Dépose - Repose, page 14A-8)
,
- le refroidisseur EGR (voir 14A, Antipollution, Re-
froidisseur des gaz d'échappement : Dépose -
Repose, page 14A-15) .
Réamorçer le circuit d’injection à l’aide de la pompe
manuelle d’amorçage.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Vérifier l'absence de fuite :
- faire tourner le moteur au ralenti pendant 2 min,
- accélérer plusieurs fois à vide,
- couper le contact,
- vérifier l'absence d'écoulement de gazole.
Reposer le couvercle du protecteur de rampe d’in-
jection.
Agrafer le couvercle du protecteur de rampe d’injec-
tion.
Brancher le tuyau de réaspiration des vapeurs d’hui-
le.
Reposer le cache moteur.
13B-58
INJECTION DIESEL
Tuyau haute pression entre pompe et rampe : Dépose - Repose 13B
G9T, et 600
- l’électrovanne EGR (voir 14A, Antipollution, Elec-
Outillage spécialisé indispensable trovanne de recirculation des gaz
d'échappement : Dépose - Repose, page 14A-8)
Mot. 1566 Clé de dépose des
.
tuyaux Haute Pres-
sion.
Couples de serragem
105823
IMPORTANT Débrancher le tuyau (1) de réaspiration des vapeurs
Vérifier à l’aide de l’outil de diagnostic que la rampe d’huile.
ne soit plus sous pression.
Dégrafer le couvercle du protecteur de rampe d’in-
Il est strictement interdit d’intervenir sur le circuit, jection.
moteur tournant.
Déposer le couvercle (2) du protecteur de rampe
d’injection.
Nota :
Respecter impérativement les précautions pour la
réparation (voir 13B, Injection diesel, Injection
diesel : Précautions pour la réparation, page
13B-1) .
DÉPOSE
Déposer :
13B-59
INJECTION DIESEL
Tuyau haute pression entre pompe et rampe : Dépose - Repose 13B
G9T, et 600
II - DÉPOSE DE LA PIÈCE ÉTUDIÉE
105812
102520 Déposer :
Déposer : - les vis (6) de l’agrafe sur le couvre - culasse,
- les vis (3) du support arrière de la pompe haute - la vis (7) de la patte du tuyau haute pression.
pression,
Desserrer l’écrou (8) du tuyau haute pression sur la
- le support arrière (4) de la pompe haute pression. rampe d’injection à l’aide de l’outil (Mot. 1566).
Déposer le tuyau haute pression.
Placer les bouchons de propreté sur :
- la rampe d’injection,
- la pompe haute pression,
- le tuyau haute pression entre pompe et rampe.
REPOSE
104975
13B-60
INJECTION DIESEL
Tuyau haute pression entre pompe et rampe : Dépose - Repose 13B
G9T, et 600
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE Reposer le couvercle du protecteur de rampe d’in-
jection.
Déposer les bouchons de propreté sur :
Agrafer le couvercle du protecteur de rampe d’injec-
- le tuyau haute pression entre pompe et rampe, tion.
- la rampe d’injection, Brancher le tuyau de réaspiration des vapeurs d’hui-
- la pompe haute pression. le.
Jeter les bouchons de propreté, ne pas les réutiliser. Reposer le cache du moteur.
13B-61
INJECTION DIESEL
Tuyau haute pression entre pompe et rampe : Dépose - Repose 13B
P9X, et 701
Déposer :
Outillage spécialisé indispensable
- le protecteur moteur,
Mot. 1746 Clé déportée pour ser-
- le répartiteur d’admission (voir 12A, Mélange car-
rage tuyaux pompe
buré, Répartiteur d'admission : Dépose - Repo-
Haute Pression.
se, page 12A-43) ,
Mot. 1566 Clé de dépose des - les tuyaux haute pression entre la rampe et les in-
tuyaux Haute Pres- jecteurs (voir 13B, Injection diesel, Tuyau haute
sion. pression entre rampe et injecteur : Dépose -
Repose, page 13B-65) .
IMPORTANT
13B-62
INJECTION DIESEL
Tuyau haute pression entre pompe et rampe : Dépose - Repose 13B
P9X, et 701
II - TUYAU HAUTE PRESSION ENTRE LA POMPE 2 - ETAPE DE DEPOSE DE LA PIECE ETUDIEE
HAUTE PRESSION ET LE RACCORD
INTERMÉDIAIRE
REPOSE
ATTENTION
Ne retirer les bouchons de propreté qu’au der-
nier moment pour chacun des organes.
ATTENTION
Remplacer impérativement tout tuyau haute
pression déposé.
13B-63
INJECTION DIESEL
Tuyau haute pression entre pompe et rampe : Dépose - Repose 13B
P9X, et 701
II - TUYAU HAUTE PRESSION ENTRE LE Serrer aux couples :
RACCORD INTERMÉDIAIRE ET LA RAMPE
D’INJECTION - les raccords du tuyau haute pression entre la
pompe d’injection et le raccord intermédiaire
(35 N.m) ,
1 - ETAPE DE REPOSE DE LA PIECE ETUDIEE
- la vis de fixation du raccord intermédiaire sur le
Reposer le tuyau haute pression entre le raccord in-
collecteur d’admission arrière (25 N.m).
termédiaire et la rampe d’injection.
Visser sans serrer les écrous du tuyau haute pres-
sion. 2 - ETAPE FINALE
13B-64
INJECTION DIESEL
Tuyau haute pression entre rampe et injecteur : Dépose - Repose 13B
P9X, et 701
Couples de serragem
116119
IMPORTANT
Débrancher :
Avant toute intervention sur le circuit d’injection, - le connecteur (1) ,
vérifier à l’aide de l’outil de diagnostic :
- le connecteur (2) des bougies de préchauffage du
- que la rampe ne soit plus sous pression, banc arrière,
- que la température du carburant ne soit pas éle- - les injecteurs (3) du banc arrière,
vée.
- le connecteur (4) du capteur de pression d’admissi-
Il est strictement interdit d’intervenir sur le circuit, on sur le collecteur d’admission du banc arrière,
moteur tournant.
- la sonde de température de gazole (5) .
Respecter impérativement, lors de chaque interven- Déclipper le faisceau électrique du support (6) .
tion, les précautions pour la réparation (voir 13B, In-
jection diesel, Injection diesel: Précautions Ecarter le faisceau électrique.
pour la réparation, page 13B-1) .
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
DÉPOSE Nettoyer les raccords des tuyaux haute pression à
déposer (voir 1 3 B , Injection diesel, Injection
diesel : Précautions pour la réparation, page
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
13B-1) .
Débrancher la batterie (voir 80A, Batterie,
Desserrer les raccords des tuyaux haute pression
Batterie : Dépose - Repose).
entre la rampe et les injecteurs à l’aide de l’outil
Déposer : (Mot. 1746) ou de l’outil (Mot. 1566).
- le protecteur moteur,
- le répartiteur d’admission (voir 12A, Mélange car-
buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) .
13B-65
INJECTION DIESEL
Tuyau haute pression entre rampe et injecteur : Dépose - Repose 13B
P9X, et 701
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Visser sans serrer les écrous des tuyaux haute pres-
sion en commençant par l’écrou côté rampe d’injec-
tion.
Reposer les brides entre les tuyaux haute pression.
Serrer au couple les raccords des tuyaux haute
pression (35 N.m) à l’aide de l’outil (Mot. 1746) ou
de l’outil (Mot. 1566) en commençant par le côté
rampe d’injection.
Serrer au couple les vis de fixation des brides des
tuyaux haute pression (9 N.m).
116120
Desserrer :
Déposer :
13B-66
INJECTION DIESEL
Tuyau haute pression entre rampe et injecteur : Dépose - Repose 13B
P9X, et 701
- le protecteur moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Amorcer le circuit de gazole à l’aide de la pompe
d’amorçage manuelle.
ATTENTION
13B-67
INJECTION DIESEL
Tuyau haute pression entre rampe et injecteur : Dépose - Repose 13B
G9T, et 600
Couples de serragem
Nota :
Respecter impérativement les précautions pour la
réparation (voir 13B, Injection diesel, Injection
diesel : Précautions pour la réparation, page
13B-1) .
DÉPOSE
13B-68
INJECTION DIESEL
Tuyau haute pression entre rampe et injecteur : Dépose - Repose 13B
G9T, et 600
1327 111031
Desserrer l’écrou du tuyau haute pression sur la
rampe (5) à l’aide de l’outil (Mot. 1566).
Placer les bouchons de propreté sur :
- la rampe d’injection,
- les injecteurs,
- le tuyau haute pression entre rampe et injecteur.
REPOSE
13B-69
INJECTION DIESEL
Tuyau haute pression entre rampe et injecteur : Dépose - Repose 13B
G9T, et 600
- la rampe d’injection, Vérifier l'absence de fuite :
En cas de remplacement de tous les tuyaux, desser- - accélérer plusieurs fois à vide,
rer de quelques tours les vis de fixation de la rampe - couper le contact,
d’injection.
- vérifier l'absence d'écoulement de gazole.
Reposer le tuyau haute pression neuf entre la rampe Reposer le couvercle du protecteur de rampe d’in-
d’injection et l’injecteur.
jection.
Visser sans serrer, tout les écrous du tuyau haute Agrafer le couvercle du protecteur de rampe d’injec-
pression. tion.
Presserrer l’écrou du tuyau haute pression sur la Brancher le tuyau de réaspiration des vapeurs d’hui-
rampe d’injection (presserrage : 25 N.m) , à l’aide le.
de l’outil (Mot. 1566).
Reposer le cache moteur.
Serrer dans l’ordre et aux couples :
111031
13B-70
INJECTION DIESEL
Rampe d'injection : Dépose - Repose 13B
P9X, et 701
Déposer :
IMPORTANT 116117
Avant toute intervention sur le circuit d’injection, Déposer les vis de fixation (1) du tirant acoustique
vérifier à l’aide de l’outil de diagnostic : entre la suspension pendulaire et le collecteur d’ad-
mission avant.
- que la rampe ne soit plus sous pression,
- que la température du carburant ne soit pas éle- Desserrer la vis de fixation (2) de la suspension pen-
vée. dulaire.
Il est strictement interdit d’intervenir sur le circuit,
Déposer :
moteur tournant.
- le tuyau haute pression entre le raccord intermé-
Respecter impérativement, lors de chaque interven-
diaire et la rampe d’injection (voir 13B, Injection
tion, les précautions pour la réparation (voir 13B, In-
diesel, Tuyau haute pression entre pompe et
jection diesel, Injection diesel : Précautions pour la
réparation, page 13B-1) . rampe : Dépose - Repose, page 13B-59) ,
Débrancher la batterie (voir 80A, Batterie, Ecarter le tirant accoustique entre la suspension
Batterie : Dépose - Repose). pendulaire et le collecteur d’admission avant.
13B-71
INJECTION DIESEL
Rampe d'injection : Dépose - Repose 13B
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE Déposer la rampe d’injection.
REPOSE
116124
Déposer :
- le collier (3) de la protection thermique du capteur
de pression de rampe,
- la protection thermique du capteur de pression de
rampe.
116123
Reposer la rampe d’injection.
Visser sans serrer les vis de fixation de la rampe
d’injection.
II - ÉTAPE FINALE
Reposer la protection thermique du capteur de pres-
sion de rampe.
Déposer les bouchons de propreté.
Visser sans serrer :
- les raccords du tuyau haute pression entre le rac-
cord intermédiaire et la rampe d’injection,
- les raccords des tuyaux haute pression entre la
rampe et les injecteurs en commençant par le rac-
cord côté rampe d’injection.
Reposer les brides entre les tuyaux haute pression.
116123
Serrer aux couples :
Déposer les vis de fixation (4) de la rampe d’injec-
- les vis de fixation de la rampe d’injection (21
tion.
N.m) ,
Ecarter légèrement la rampe d’injection.
- les raccords du tuyau haute pression entre le
Débrancher le connecteur du capteur de pression raccord intermédiaire et la rampe d’injection
de rampe. (35 N.m) ,
13B-72
INJECTION DIESEL
Rampe d'injection : Dépose - Repose 13B
P9X, et 701
- les raccords du tuyau haute pression entre le
raccord intermédiaire et la rampe (35 N.m) ,
- les vis de fixation des brides des tuyaux haute
pression (9 N.m).
Reposer la rampe de retour carburant du banc arriè-
re et de la rampe d’injection (voir 13B, Injection die-
sel, Rampe de retour carburant des injecteurs de
gazole : Dépose - Repose, page 13B-50) .
Serrer aux couples :
- la vis de fixation de la rampe de retour carbu-
rant du banc arrière et de la rampe d’injection
sur le régulateur de pression (20 N.m) ,
- la vis de fixation de la rampe de retour carbu-
rant du banc arrière et de la rampe d’injection
sur le banc arrière (16 N.m).
Reposer :
- les vis de fixation du tirant acoustique entre la sus-
pension pendulaire et le collecteur d’admission
avant,
- le répartiteur d’admission (voir 12A, Mélange car-
buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) .
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Amorcer le circuit de gazole à l’aide de la pompe
d’amorçage manuelle.
Efffectuer un test d’étanchéité du circuit haute pres-
sion après réparation (voir MR 404 Diagnostic,
13B, Injection Diesel, Diagnostic - Interprétation
des commandes).
13B-73
INJECTION DIESEL
Rampe d'injection : Dépose - Repose 13B
G9T, et 600
Couples de serragem
13B-74
INJECTION DIESEL
Rampe d'injection : Dépose - Repose 13B
G9T, et 600
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE Visser sans serrer :
- les vis de rampe d’injection en laissant un jeu entre
la rampe et la culasse,
- tous les écrous des tuyaux haute pression sur la
rampe et sur les injecteurs.
Préserrer les écrous des tuyaux haute pression
sur la rampe d’injection (presserrage : 25 N.m) ,
à l’aide de l’outil (Mot. 1566).
Serrer dans l’ordre et aux couples :
- les vis de la rampe d’injection (25 N.m) ,
- les écrous des tuyaux haute pression sur les in-
jecteurs (25 N.m) , à l’aide de l’outil (Mot. 1746) ,
- les écrous des tuyaux haute pression sur la
rampe d’injection (27 N.m) , à l’aide de l’outil
(Mot. 1566).
- les insonorisants autour des injecteurs s’ils sont Réamorçer le circuit d’injection à l’aide de la pompe
détériorés ou imbibés de gazole. manuelle d’amorçage.
13B-75
INJECTION DIESEL
Rampe d'injection : Dépose - Repose 13B
G9T, et 600
Brancher le tuyau de réaspiration des vapeurs d’hui-
le.
Reposer le cache moteur.
13B-76
INJECTION DIESEL
Capteur de pression de rampe : Dépose - Repose 13B
G9T, et 600
Couples de serragem
IMPORTANT
Avant toute intervention sur le circuit d’injection,
vérifier à l’aide de l’outil de diagnostic que la rampe
ne soit plus sous pression.
Il est strictement interdit d’intervenir sur le circuit,
moteur tournant.
103776
13B-77
INJECTION DIESEL
Capteur de pression de rampe : Dépose - Repose 13B
G9T, et 600
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE REPOSE
ATTENTION
Ne retirer les bouchons de propreté qu’au der-
nier moment pour chacun des organes protégés.
De même, ne sortir les organes de leur embal-
lage qu’au moment de les reposer sur le véhi-
cule.
13B-78
INJECTION DIESEL
Capteur de pression de rampe : Dépose - Repose 13B
G9T, et 600
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Vérifier l'absence de fuite :
- faire tourner le moteur au ralenti pendant 2 min.,
- accélérer plusieurs fois à vide,
- couper le contact,
- vérifier l'absence d'écoulement de gazole.
Reposer le couvercle du protecteur de rampe d’in-
jection.
Agrafer le couvercle du protecteur de rampe d’injec-
tion.
Brancher le tuyau de réaspiration des vapeurs d’hui-
le.
Reposer le cache moteur.
13B-79
INJECTION DIESEL
Capteur de pression de rampe : Dépose - Repose 13B
P9X, et 701
IMPORTANT
DÉPOSE
22056
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
Déposer le capteur de pression de rampe (1) .
Débrancher la batterie (voir 80A, Batterie,
Batterie : Dépose - Repose).
Déposer : REPOSE
- le protecteur moteur,
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- le répartiteur d’admission (voir 12A, Mélange car-
buré, Répartiteur d'admission : Dépose - Repo- Reposer le capteur de pression de rampe.
se, page 12A-43) ,
- les tuyaux haute pression entre la rampe et les in- II - ÉTAPE FINALE
jecteurs (voir 13B, Injection diesel, Tuyau haute
pression entre rampe et injecteur : Dépose - Reposer :
Repose, page 13B-65) , - la rampe d’injection (voir 13B, Injection diesel,
- le tuyau haute pression entre le raccord intermé- Rampe d'injection : Dépose - Repose, page
diaire et la rampe d’injection (voir 13B, Injection 13B-71) ,
diesel, Tuyau haute pression entre pompe et
- le tuyau haute pression entre le raccord intermé-
rampe : Dépose - Repose, page 13B-59) ,
diaire et la rampe d’injection (voir 13B, Injection
- la rampe d’injection (voir 13B, Injection diesel, diesel, Tuyau haute pression entre pompe et
Rampe d'injection : Dépose - Repose, page rampe : Dépose - Repose, page 13B-59) ,
13B-71) .
- les tuyaux haute pression entre la rampe et les in-
jecteurs (voir 13B, Injection diesel, Tuyau haute
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE pression entre rampe et injecteur : Dépose -
Repose, page 13B-65) ,
Mettre en place dans un étau, à l’établi, la rampe
d’injection dans des mordaches de protection. - le répartiteur d’admission (voir 12A, Mélange car-
buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) ,
- le protecteur moteur.
13B-80
INJECTION DIESEL
Capteur de pression de rampe : Dépose - Repose 13B
P9X, et 701
Effectuer un test d’étanchéité du circuit haute pres-
sion après réparation (voir MR 404 Diagnostic,
13B, Injection Diesel, Diagnostic - Interprétation
des commandes).
13B-81
INJECTION DIESEL
Sonde de température de gazole : Dépose - Repose 13B
G9T, et 600 ou 702 ou 703
La sonde de température de gazole est solidaire au
tuyau de retour de gazole.
Nota :
Respecter les précautions pour la réparation (voir
13B, Injection diesel, Injection diesel : Précau-
tions pour la réparation, page 13B-1) .
DÉPOSE
REPOSE
II - ÉTAPE FINALE
Reposer le cache moteur.
13B-82
INJECTION DIESEL
Sonde de température de gazole : Dépose - Repose 13B
P9X, et 701
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Couples de serragem
DÉPOSE
116118
REPOSE
13B-83
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
P9X, et 701
13B-84
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
P9X, et 701
116677 116680
Déposer :
Débrancher le connecteur (1) des bougies de pré-
chauffage du banc avant. - les vis de fixation (2) de la goulotte de remplissage
d’huile,
- la goulotte de remplissage d’huile.
116679
116681
13B-85
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
P9X, et 701
116683 116676
Déposer : Déposer le collier (7) du tuyau de réaspiration des
vapeurs d’huile.
- les vis de fixation de l’anneau de levage,
- l’anneau de levage (4) . Débrancher le tuyau de réaspiration des vapeurs
d’huile.
Ecarter le faisceau électrique du banc avant.
116675
116684
Déposer :
Déposer :
- les vis de fixation du couvre-culasse,
- la vis de fixation (5) du support de la bride du tuyau
haute pression du cylindre n˚6, - le couvre-culasse.
- le support de la bride du tuyau haute pression cy-
lindre n˚6, 2 - INJECTEURS DE GAZOLE DU BANC ARRIERE
- la vis de fixation (6) du support du connecteur des Débrancher la batterie (voir 80A, Batterie,
bougies de préchauffage, Batterie : Dépose - Repose).
- le support du connecteur des bougies de préchauf- Déposer :
fage.
- le protecteur moteur,
- le répartiteur d’admission (voir 12A, Mélange car-
buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) ,
- les tuyaux haute pression entre rampe et injecteurs
(voir 13B, Injection diesel, Tuyau haute pres-
sion entre rampe et injecteur : Dépose - Repo-
se, page 13B-65) .
13B-86
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
P9X, et 701
Dégrafer les Durits de refroidissement sur le banc
arrière.
Ecarter les Durits de refroidissement du banc arriè-
re.
116126
22713
13B-87
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
116672
116674
Déposer les injecteurs de gazole.
Déposer :
- les vis de fixation (10) de la rampe de retour carbu- REPOSE
rant sur les injecteurs,
- la vis de fixation (11) de la rampe de retour carbu-
I - ÉTAPE DE PRÉPARATION À LA REPOSE
rant sur les paliers inférieurs,
- la rampe de retour carburant des injecteurs.
ATTENTION
Ne retirer les bouchons de propreté qu’au der-
nier moment pour chacun des organes.
ATTENTION
Nota :
Lors de la dépose des injecteurs, il est possible
que les douilles de refroidissement des injec-
teurs situées dans la culasse viennent en même
temps. Dans ce cas, remplacer les joints toriques
puis reposer des douilles neuves dans la culasse
à l’aide de l’outil (Emb. 1780).
13B-88
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
P9X, et 701
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Reposer les injecteurs de gazole.
Reposer :
- les brides des injecteurs de gazole,
- les écrous de fixation des brides des injecteurs de
gazole.
Serrer aux couples :
- les écrous de fixation (M6) de la bride d’injec-
teur (5 N.m) ,
- l’écrou de fixation (M10) de la bride d’injecteur
(30 N.m).
Reposer :
- la rampe de retour carburant,
- la vis de fixation de la rampe de retour carburant
sur les paliers inférieurs,
- les vis de fixation de la rampe de retour carburant
22080
sur les injecteurs.
Appliquer sur les paliers inférieurs en (12) un cordon
Serrer aux couples :
de JOINT SILICONE ADHERENT de 2 à 4 mm de
- la vis de fixation de la rampe de retour carbu- diamètre .
rant sur les paliers inférieurs (20 N.m) ,
Reposer :
- les vis de fixation de la rampe de retour carbu-
rant sur les injecteurs (13 N.m). - le couvre-culasse,
22081
13B-89
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
P9X, et 701
Reposer :
- le collier du tuyau de réaspiration des vapeurs
d’huile,
- le support du connecteur des bougies de préchauf-
fage,
- la vis de fixation du support du connecteur des
bougies de préchauffage,
- les vis de fixation de la goulotte de remplissage, Appliquer sur les paliers inférieurs en (13) un cordon
de JOINT SILICONE ADHERENT de 2 à 4 mm de
- la goulotte de remplissage. diamètre .
Serrer au couple les vis de fixation de la goulotte Reposer :
de remplissage d’huile (25 N.m).
- le couvre-culasse,
Brancher les connecteurs des injecteurs de gazole
du banc avant. - les vis de fixation du couvre-culasse.
Agrafer le connecteur des bougies de préchauffage.
Reposer :
- les tuyaux haute pression entre rampe et injecteurs
(voir 13B, Injection diesel, Tuyau haute pres-
sion entre rampe et injecteur : Dépose - Repo-
se, page 13B-65) .
- le répartiteur d’admission (voir 12A, Mélange car-
buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) ,
- le protecteur moteur,
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
- les joints d’injecteurs et de raccords haute pression Serrer dans l’ordre et au couple les vis de fixation
d’injecteur sur le couvre-culasse à l’aide de l’outil du couvre-culasse (9 N.m).
(Mot. 1649) ,
Reposer la vis de fixation du support des thermo-
- le joint du couvre-culasse. plongeurs sur la culasse.
13B-90
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
P9X, et 701
Brancher le tuyau de réaspiration des vapeurs d’hui-
le sur le banc arrière.
Reposer :
- le collier du tuyau de réaspiration des vapeurs
d’huile sur le banc arrière,
- le support des Durits de refroidissement du banc
arrière,
- les vis de fixation du support des Durits de refroi-
dissement sur le banc arrière.
Agrafer les Durits de refroidissement sur le banc ar-
rière.
Reposer :
- les tuyaux haute pression entre rampe et injecteurs
(voir 13B, Injection diesel, Tuyau haute pres-
sion entre rampe et injecteur : Dépose - Repo-
se, page 13B-65) ,
- le répartiteur d’admission (voir 12A, Mélange car-
buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) ,
- le protecteur moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Amorcer le circuit de gazole à l’aide de la pompe
d’amorçage.
ATTENTION
13B-91
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
G9T, et 600
Couples de serragem
103776
IMPORTANT
Vérifier à l’aide de l’outil de diagnostic que la rampe Débrancher le tuyau (1) de réaspiration des vapeurs
ne soit plus sous pression. d’huile.
Il est strictement interdit d’intervenir sur le circuit,
Dégrafer le couvercle (2) du protecteur de rampe
moteur tournant.
d’injection.
Déposer :
Nota :
- le couvercle (2) du protecteur de rampe d’injection,
Respecter impérativement les précautions pour la - le tuyau de retour de gazole (voir 13B, Injection
réparation (voir 13B, Injection diesel, Injection diesel, Tuyau de retour de gazole : Dépose - Re-
diesel : Précautions pour la réparation, page pose, page 13B-47) ,
13B-1) .
- le tuyau haute pression entre la rampe d’injection
et l’injecteur (voir 13B, Injection diesel, Tuyau
DÉPOSE haute pression entre rampe et injecteur : Dépo-
se - Repose, page 13B-65) .
- l’injecteur.
Nota :
Si l’injecteur est grippé, déposer l’injecteur à
l’aide de l’outil PITCHLER.
13B-92
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
G9T, et 600
Dépose des injecteurs à l’aide de l’outil
« PICHLER »
25316
L’outil « PITCHLER » nécessite l’ouverture de l’in-
jecteur, par conséquent son remplacement.
13B-93
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
G9T, et 600
b - Préparation de l’injecteur avant extraction
25317
Déposer :
- l’élément (F) ,
13B-94
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
G9T, et 600
c - Mise en place de l’outil d’extraction
25318
Serrer légèrement les deux tiges.
Visser à fond de filet les embouts sur les tiges.
Déposer la bougie de préchauffage et monter en lieu
et place la tige (7) .
Visser la tige filetée.
Mettre en place la plaque sur les embouts et la tige.
13B-95
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
G9T, et 600
d - Réglage de l’outil d’extraction
112178
ATTENTION
Les plans d’appui (I) ne sont pas au même
niveau.
Le réglage des embouts (6) permet d’avoir un
plan d’appui stable et un effort de traction dans
l’axe de l’injecteur.
13B-96
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
G9T, et 600
e - Réglage de l’outil d’extraction
25319
Dévisser et régler les embouts (6) pour qu’ils affleu-
rent le dessus de la plaque (9) .
Dévisser et régler la tige (7) pour qu’elle soit en ap-
pui avec le dessous de la plaque (9) .
Visser et serrer la vis (10) .
13B-97
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
G9T, et 600
f - Extraction de l’injecteur à l’aide de l’extracteur g - Extraction de l’injecteur à l’aide de l’extracteur
mécanique hydraulique (traction de 12 Tonnes)
25320 25321
Mettre en place le roulement (13) et l’écrou (14) . Mettre en place le vérin (12) sur la plaque et serrer
la molette (11) à fond.
ATTENTION Raccorder le vérin hydraulique à une pompe hy-
Si l’effor t résistant est trop important, ne pas utili- draulique de carrosserie à commande manuelle.
ser de levier. Déposer l’injecteur à l’aide de
l’extracteur hydraulique. Mettre le vérin hydraulique en pression et procéder
à l’extraction.
Serrer l’écrou en maintenant la tige filetée avec une
contre-clé et procéder à l’extraction.
Nota :
La course du piston sur le vérin hydraulique est
de l’ordre de 1 cm. Abaisser le vérin et serrer la
molette au-dessus pour rattraper le jeu et recom-
mencer l’opération autant de fois que nécessaire.
REPOSE
Remplacer impérativement :
13B-98
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
G9T, et 600
Nettoyage des pièces b - Nettoyage de puits d’injecteur
IMPORTANT
Mettre des gants pendant l'opération.
ATTENTION
13B-99
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
G9T, et 600
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
114926
7/ Introduire dans le puit un tournevis cruciforme de 19850
fort diamètre (∅>8mm) pour obturer le trou vers la Mettre en place les goujons neufs (5) et les entretoi-
chambre de combustion. ses (6) de fixation injecteur :
8/ Souffler les résidus de calamine présents dans le - serrer au couple les goujons de fixation des in-
puit à l’aide d’un pistolet à air comprimé. jecteurs (2 N.m) à l’aide de l’outil (Mot. 1608) ,
9/ Enlever le tournevis et recommencer les opéra- - ou visser les goujons à fond de filet à l’aide d’un
tions 1 à 8 si nécessaire. tournevis, sans serrer.
Nota :
Si le goujon est serré à un couple > 2 N.m,
l’empreinte du goujon casse.
Reposer :
- la rondelle neuve de fond de puits d’injecteur,
- l’injecteur muni de sa bride et de son jonc d’arrêt.
13B-100
INJECTION DIESEL
Injecteur de gazole : Dépose - Repose 13B
G9T, et 600
Brancher le tuyau de réaspiration des vapeurs d’hui-
le.
Reposer le cache moteur.
En cas de remplacement de l’injecteur effectuer les
apprentissages nécessaires (voir MR 397 Diagnos-
tic, 13B, Injection diesel, Diagnostic-Remplace-
ment des organes).
19850
Serrer dans l’ordre et au couple :
- l’écrou (7) côté distribution (6 N.m) ,
- l’écrou (8) côté volant moteur (6 N.m).
Serrer à l’angle l’écrou bride injecteur côté volant
moteur (360˚ ± 30˚).
13B-101
PRÉCHAUFFAGE
Boîtier de pré-postchauffage : Dépose - Repose 13C
P9X, et 701
DÉPOSE REPOSE
21995
Débrancher les connecteurs (1) du boîtier de pré-
postchauffage.
Déposer :
- les vis de fixation (2) du boîtier de pré-postchauffa-
ge,
- le boîtier de pré-postchauffage.
13C-1
PRÉCHAUFFAGE
Boîtier de pré-postchauffage : Dépose - Repose 13C
G9T, et 600 ou 702 ou 703
19315
Déposer :
- le boîtier de pré-postchauffage.
111404
Déposer :
REPOSE
- la roue avant gauche (voir 35A, Roues et pneu-
matiques, Roue : Dépose - Repose),
- l’écran de passage de roue avant gauche (voir MR I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
402, Carrosserie, 55A, Protections extérieures, Reposer :
Ecran de passage de roue avant : Dépose - Re-
pose). - le boîtier de pré-postchauffage,
II - ÉTAPE FINALE
Reposer :
13C-2
PRÉCHAUFFAGE
Boîtier de pré-postchauffage : Dépose - Repose 13C
P9X, et 715
DÉPOSE REPOSE
116352
Déposer les écrous (1) du boîtier de pré-postchauf-
fage.
Ecarter le boîtier de pré-postchauffage.
Débrancher les connecteurs du boîtier de pré-post-
chauffage.
Déposer le boîtier de pré-postchauffage.
13C-3
PRÉCHAUFFAGE
Bougies de préchauffage : Dépose - Repose 13C
G9T, et 600 ou 702 ou 703
II - ÉTAPE FINALE
103774
REPOSE
13C-4
PRÉCHAUFFAGE
Bougies de préchauffage : Dépose - Repose 13C
P9X, et 701
1 - Pour la bougie du cylindre n˚4
Matériel indispensable
Couples de serragem
DÉPOSE
116099
22157
116677
13C-5
PRÉCHAUFFAGE
Bougies de préchauffage : Dépose - Repose 13C
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
116679
Déclipper le connecteur (4) des fils d’alimentation
des bougies de préchauffage.
22087
REPOSE
116104
Déposer :
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- les écrous de fixation (5) du support du protecteur
Reposer les bougies de préchauffage.
moteur,
- le support du protecteur moteur. Serrer au couple les bougies de préchauffage (18
N.m) à l’aide d’une clé articulée pour déposer/re-
poser les bougies de préchauffage ou d’une
douille longue 1/4 de pouce radio de 12 mm asso-
ciée à un cardan universel.
13C-6
PRÉCHAUFFAGE
Bougies de préchauffage : Dépose - Repose 13C
P9X, et 701
II - ÉTAPE FINALE
Reposer le support du protecteur moteur.
Serrer les écrous de fixation du support du protec-
teur moteur.
Clipper le connecteur des fils d’alimentation des
bougies de préchauffage sur le banc avant.
Brancher le connecteur des fils d’alimentation des
bougies de préchauffage.
Positionner la bride des tuyaux haute pression des
cylindres n˚2 et n˚4.
Serrer au couple la bride des tuyaux haute pres-
sion (9 N.m).
Reposer l’électrovanne de commande du volet d’ar-
rêt moteur.
Serrer la vis de fixation de l’électrovanne de com-
mande du volet d’arrêt moteur.
Reposer le protecteur moteur.
13C-7
PRÉCHAUFFAGE
Bougies de préchauffage : Dépose - Repose 13C
P9X, et 715
DÉPOSE
Matériel indispensable
I - ÉTAPE DE DEPOSE DE LA PIÈCE ÉTUDIÉE
clé articulée pour déposer/reposer les bougies de
préchauffage
Couples de serragem
117000
Déclipper le protecteur (1) des écrous du cache mo-
teur à l’aide d’un tournevis plat.
22157
117001
Déposer :
- les écrous (2) du cache moteur,
- le cache moteur.
13C-8
PRÉCHAUFFAGE
Bougies de préchauffage : Dépose - Repose 13C
P9X, et 715
Débrancher le connecteur des bougies de préchauf-
fage du banc avant pour le remplacement des bou-
gies de préchauffage des cylindres n˚2, n˚4 et n˚6.
Débrancher le connecteur des bougies de préchauf-
fage du banc arrière pour le remplacement des bou-
gies de préchauffage des cylindres n˚1, n˚3 et n˚5.
117028
Déposer :
- les vis (6) du support du cache antiprojection de
carburant,
- le support du cache antiprojection de carburant.
13C-9
PRÉCHAUFFAGE
Bougies de préchauffage : Dépose - Repose 13C
P9X, et 715
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE Déposer la bougie de préchauffage du cylindre n˚6 à
l’aide d’une douille de 8 mm placée sur l’écrou du
fils d’alimentation.
REPOSE
13C-10
PRÉCHAUFFAGE
Bougies de préchauffage : Dépose - Repose 13C
P9X, et 715
Clipper les agrafes du faisceau sur le cache antipro-
jection de carburant.
Brancher :
- le connecteur des bougies de préchauffage du
banc avant,
- le connecteur des bougies de préchauffage du
banc arrière.
Reposer :
- le cache turbocompresseur,
- les fixations du cache turbocompresseur,
- le cache moteur,
- les écrous de fixation du cache moteur.
Serrer au couple les écrous de fixation du cache
moteur (21 N.m).
Clipper le protecteur des écrous du cache moteur.
13C-11
ANTIPOLLUTION
Circuit de réaspiration des vapeurs d'huile : Descriptions 14A
V4Y
116994
14A-1
ANTIPOLLUTION
Circuit de réaspiration des vapeurs d'huile : Schéma fonctionnel 14A
V4Y
I - A FAIBLES CHARGES (1) Collecteur d’admission
(2) Couvre-culasse
(3) Culasse
(4) Carter cylindres
(5) Carter inféieur
(6) Boîtier papillon
A moyennes et fortes charges, les vapeurs d’huile sont
aspirées vers les cylindres. Le clapet à section variable
(C) laisse passer une grande quantité de vapeurs
d’huile.
22889
22888
14A-2
ANTIPOLLUTION
Circuit de recyclage des vapeurs d'essence : Prestation 14A
F4R ou V4Y
Nota :
Moteur en marche normale, la mise à l’air libre ne
doit pas être bouchée.
14A-3
ANTIPOLLUTION
Circuit de recyclage des vapeurs d'essence : Schéma fonctionnel 14A
F4R ou V4Y
97393-1
14A-4
ANTIPOLLUTION
Circuit de recyclage des vapeurs d'essence : Contrôle 14A
F4R ou V4Y
II - CONDITION DE PURGE DE L’ABSORBEUR DES
VAPEURS D’ESSENCE
Matériel indispensable
L’électrovanne de la purge de l’absorbeur des va-
outil de diagnostic peurs d’essence est commandée par le calculateur.
Lors d’un diagnostic "on board diagnostic", la purge
I - CONTRÔLE DU FONCTIONNEMENT DE LA de l’absorbeur de vapeurs d’essence n’est pas auto-
PURGE DES VAPEURS D’ESSENCE risée.
Le rappot cyclique d’ouverture de l’électrovanne de
purge de l’absorbeur des vapeurs d’essence est vi-
Nota : sualisable avec l’outil de diagnostic en consultant
le paramètre "RCO électrovanne purge absorbeur
Un dysfonctionnement du système peut créer un
de vapeurs d’essence".
ralenti instable ou un calage moteur.
L’électrovanne est fermée pour une valeur égale à
1,5% (moteur F4R) et pour une valeur égale à 0%
(moteur V4Y).
97393-1
14A-5
ANTIPOLLUTION
Absorbeur de vapeurs d'essence : Dépose - Repose 14A
F4R ou V4Y
IMPORTANT
IMPORTANT
Mettre des gants pendant l'opération.
18452
IMPORTANT Déposer :
Mettre des lunettes munies de coques latérales
- la vis de fixation (4) de l’absorbeur des vapeurs
pendant l'opération.
d’essence,
- l’absorbeur des vapeurs d’essence (5) .
REPOSE
Reposer :
- l’absorbeur des vapeurs d’essence,
- la vis de fixation de l’absorbeur des vapeurs d’es-
sence
II - ÉTAPE FINALE
Brancher :
14A-6
ANTIPOLLUTION
Absorbeur de vapeurs d'essence : Contrôle 14A
F4R ou V4Y
Matériel indispensable
outil de diagnostic
14A-7
ANTIPOLLUTION
Electrovanne de recirculation des gaz d'échappement : Dépose - Repose 14A
P9X, et 701
- la rampe d’injection (voir 13B, Injection diesel,
Outillage spécialisé indispensable Rampe d'injection : Dépose - Repose, page
13B-71) .
Mot. 1448 Pince à distance pour
colliers élastiques.
Couples de serragem
DÉPOSE
Déposer :
- le protecteur moteur,
14A-8
ANTIPOLLUTION
Electrovanne de recirculation des gaz d'échappement : Dépose - Repose 14A
P9X, et 701
Ecarter le faisceau électrique.
116115
116131 Déposer :
Ecarter le collier de fixation de la Durit de refroidis- - les vis de fixation (7) des brides entre l’électrovan-
sement sur l’électrovanne EGR à l’aide de l’outil ne EGR et le refroidisseur EGR,
(Mot. 1448).
- les brides de maintien,
Débrancher la Durit de refroidissement (5) sur l’élec- - les vis de fixation du tuyau rigide EGR entre le tur-
trovanne EGR. bocompresseur et le refroidisseur EGR sur le tur-
bocompresseur,
- les écrous de fixation du tuyau rigide EGR entre le
turbocompresseur et le refroidisseur EGR sur le re-
froidisseur EGR.
Ecarter le tuyau rigide EGR du refroidisseur EGR.
116127
Déposer :
14A-9
ANTIPOLLUTION
Electrovanne de recirculation des gaz d'échappement : Dépose - Repose 14A
P9X, et 701
116128 116129
Ecarter le collier (8) de la Durit de refroidissement Déposer les vis de fixation (10) du refroidisseur et de
entre l’électrovanne EGR et le refroidisseur EGR à l’électrovanne EGR.
l’aide de l’outil (Mot. 1448).
Débrancher la Durit de refroidissement du refroidis-
seur EGR. Nota :
Prévoir l’écoulement de liquide de refroidisse-
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE ment par le refroidisseur EGR.
116130
116133
Desserrer la vis de fixation (9) du collier entre l’élec-
trovanne EGR et le refroidisseur EGR. Ecarter légèrement le refroidisseur EGR et l’électro-
vanne EGR.
14A-10
ANTIPOLLUTION
Electrovanne de recirculation des gaz d'échappement : Dépose - Repose 14A
P9X, et 701
Déposer : Serrer au couple les vis de fixation du tuyau rigide
EGR sur l’électrovanne EGR (21 N.m).
- le collier entre l’électrovanne EGR et le refroidis-
seur EGR, Brancher :
- l’électrovanne EGR. - la Durit de refroidissement sur l’électrovanne EGR,
- le connecteur de l’électrovanne EGR,
REPOSE - le connecteur de position de l’électrovanne EGR,
Remplacer impérativement : - le tuyau de réaspiration des vapeurs d’huile,
- les joints d’étanchéité, - la rampe d’injection (voir 13B, Injection diesel,
Rampe d'injection : Dépose - Repose, page
- le collier entre l’électrovanne EGR et le refroidis- 13B-71) ,
seur EGR.
- le tuyau haute pression entre raccord intermédiaire
et rampe (voir 13B, Injection diesel, Tuyau haute
I - ETAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
pression entre pompe et rampe : Dépose - Re-
Reposer : pose, page 13B-59) ,
- l’électrovanne EGR sur le refroidisseur EGR, - les tuyaux haute pression entre rampe et injecteurs
(voir 13B, Injection diesel, Tuyau haute pres-
- le collier entre l’électrovanne EGR et le refroidis- sion entre rampe et injecteur : Dépose - Repo-
seur EGR. se, page 13B-65) ,
Presserrer la vis de fixation du collier entre le refroi- - le répartiteur d’admission (voir 12A, Mélange car-
disseur EGR et l’électrovanne EGR. buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) .
Reposer le refroidisseur et l’électrovanne EGR sur
le collecteur d’admission arrière. Effectuer le remplissage du circuit de refroidisse-
ment (voir 1 9 A , Refroidissement, Circuit de
Approcher à la main :
refroidissement : Vidange - Remplissage, page
- les vis de fixation du refroidisseur et de l’échangeur 19A-12) .
EGR,
Reposer le protecteur moteur.
- les vis de fixation des brides entre l’électrovanne Brancher la batterie (voir 80A, Batterie, Batterie :
EGR et le refroidisseur EGR. Dépose - Repose).
Reposer le conduit EGR entre le turbocompresseur Purger le circuit de refroidissement (voir 19A, Re-
et le refroidisseur EGR. froidissement, Circuit de refroidissement : Pur-
Serrer aux couples : ge, page 19A-15) .
II - ETAPE FINALE
Reposer le tuyau rigide EGR sur l’électrovanne
EGR.
14A-11
ANTIPOLLUTION
Electrovanne de recirculation des gaz d'échappement : Dépose - Repose 14A
G9T, et 600
Couples de serragem
DÉPOSE 106676
Débrancher :
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE - le connecteur de l’électrovanne de commande du
Déposer les caches du moteur. volet de turbulence (1) ,
Débrancher la batterie (voir 80A, Batterie, - Les tuyaux de l’électrovanne de commande du vo-
Batterie : Dépose - Repose). let de turbulence,
Déposer le refroidisseur EGR, (voir 14A, Antipollu- - le connecteur déporté de l’électrovanne EGR (2) .
tion, Refroidisseur des gaz d'échappement : Dé- Dégrafer les trois faisceaux électriques (3) sur la
pose - Repose, page 14A-15) . béquille entre le support multifonction et l’électro-
vanne EGR.
Déposer la béquille entre le support multifonction et
l’électrovanne EGR.
14A-12
ANTIPOLLUTION
Electrovanne de recirculation des gaz d'échappement : Dépose - Repose 14A
G9T, et 600
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE Déposer l’ensemble « électrovanne EGR - volet
d’admission d’air » .
107030
Desserrer : 116298
A l’établi :
- le collier (4) du tuyau d’air sortie électrovanne
EGR, - déposer les vis du volet d’admission d’air sur l’élec-
trovanne EGR,
- le collier du tuyau (5) d’air sortie échangeur air - air.
- déposer l’électrovanne EGR.
Débrancher le tuyau (6) .
Déposer les vis (7) de l’ensemble « électrovanne
EGR - volet d’admission d’air » . REPOSE
14A-13
ANTIPOLLUTION
Electrovanne de recirculation des gaz d'échappement : Dépose - Repose 14A
G9T, et 600
- les vis de l’électrovanne EGR sur le support (25
N.m).
- le collier du tuyau d’air sortie échangeur air - air
(5,5 N.m) ,
- le collier du tuyau d’air sortie électrovanne EGR
(5,5 N.m).
Brancher le connecteur du volet d’admission d’air.
Reposer la béquille entre le support multifonction et
le boîtier de recirculation des gaz d’échappement.
Agrafer les trois faisceaux électriques sur la béquille
entre le support multifonction et le boîtier de recircu-
lation des gaz d’échappement.
Brancher :
- les tuyaux de l’électrovanne de commande du volet
de turbulence,
- le connecteur de l’électrovanne de commande du
volet de turbulence,
- le connecteur déporté de l’électrovanne EGR.
Reposer :
- le refroidisseur EGR (voir 14A, Antipollution, Re-
froidisseur des gaz d'échappement : Dépose -
Repose, page 14A-15) ,
- les caches du moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
En cas de remplacement, faire l’apprentissage de
l’électrovanne EGR (voir MR 355 Diagnostic, 13B,
Injection Diesel, Diagnostic : Remplacement des
organes).
14A-14
ANTIPOLLUTION
Refroidisseur des gaz d'échappement : Dépose - Repose 14A
P9X, et 701
- la rampe d’injection (voir 13B, Injection diesel,
Outillage spécialisé indispensable Rampe d'injection : Dépose - Repose, page
13B-71) .
Mot. 1448 Pince à distance pour
colliers élastiques.
Couples de serragem
DÉPOSE
Déposer :
- le protecteur moteur,
14A-15
ANTIPOLLUTION
Refroidisseur des gaz d'échappement : Dépose - Repose 14A
P9X, et 701
Ecarter le faisceau électrique.
116115
116131 Déposer :
Ecarter le collier de la Durit de refroidissement sur - les vis de fixation (7) des brides entre l’électrovan-
l’électrovanne EGR à l’aide de l’outil (Mot. 1448). ne EGR et le refroidisseur EGR,
- les brides de maintien,
Débrancher la Durit de refroidissement (5) sur l’élec-
trovanne EGR. - les vis de fixation du tuyau rigide EGR entre le tur-
bocompresseur et le refroidisseur EGR sur le tur-
bocompresseur,
- les écrous de fixation du tuyau rigide EGR entre le
turbocompresseur et le refroidisseur EGR sur le re-
froidisseur EGR.
Ecarter le tuyau rigide EGR du refroidisseur EGR.
116127
Déposer :
14A-16
ANTIPOLLUTION
Refroidisseur des gaz d'échappement : Dépose - Repose 14A
P9X, et 701
116128 116129
Ecarter le collier (8) de la Durit de refroidissement Déposer les vis de fixation (10) du refroidisseur et de
entre l’électrovanne EGR et le refroidisseur EGR à l’électrovanne EGR.
l’aide de l’outil (Mot. 1448).
Débrancher la Durit de refroidissement du refroidis- Nota :
seur EGR.
Prévoir l’écoulement de liquide de refroidisse-
ment par le refroidisseur EGR.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
116130
Desserrer la vis de fixation (9) du collier entre l’élec-
trovanne EGR et le refroidisseur EGR.
14A-17
ANTIPOLLUTION
Refroidisseur des gaz d'échappement : Dépose - Repose 14A
P9X, et 701
- le collier entre le refroidisseur EGR et l’électrovan-
ne EGR.
Visser sans serrer la vis de fixation du collier .
- le collier entre l’électrovanne EGR et le refroidis- - la rampe d’injection (voir 13B, Injection diesel,
seur EGR. Rampe d'injection : Dépose - Repose, page
13B-71) ,
I - ETAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE - le tuyau haute pression entre raccord intermédiaire
et rampe (voir 13B, Injection diesel, Tuyau haute
Reposer :
pression entre pompe et rampe : Dépose - Re-
- le refroidisseur EGR dans l’électrovanne EGR, pose, page 13B-59) ,
14A-18
ANTIPOLLUTION
Refroidisseur des gaz d'échappement : Dépose - Repose 14A
P9X, et 701
- les tuyaux haute pression entre rampe et injecteurs
(voir 13B, Injection diesel, Tuyau haute pres-
sion entre rampe et injecteur : Dépose - Repo-
se, page 13B-65) ,
- le répartiteur d’admission (voir 12A, Mélange car-
buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) .
Effectuer le remplissage du circuit de refroidisse-
ment (voir 1 9 A , Refroidissement, Circuit de
refroidissement : Vidange - Remplissage, page
19A-12) .
Reposer le protecteur moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Purger le circuit de refroidissement (voir 19A, Re-
froidissement, Circuit de refroidissement : Pur-
ge, page 19A-15) .
14A-19
ANTIPOLLUTION
Refroidisseur des gaz d'échappement : Dépose - Repose 14A
G9T, et 600
Mot. 1202-02 Pince collier pour col- vis du refroidisseur EGR 25 N.m
lier élastique (petit sur l’electrovanne EGR
modèle).
vis refroidisseur EGR 25 N.m
Mot. 1448 Pince à distance pour sur son support
colliers élastiques.
Présentation du circuit
106668
(5) Volet admission air
(1) Tuyau EGR
(6) Electrovanne EGR
(2) Boîtier by-pass
(7) Support
(3) Poumon de commande du boî-
(8) Béquille du boîtier by-pass
tier by-pass
(4) Refroidisseur EGR
14A-20
ANTIPOLLUTION
Refroidisseur des gaz d'échappement : Dépose - Repose 14A
G9T, et 600
DÉPOSE
110972
Déposer la vis (11) de la béquille supérieure du re-
froidisseur EGR.
107045
Mettre en place les pinces - Durits (Ms. 583) sur les
Durit (10) du refroidisseur EGR.
Débrancher les Durits à l’aide de l’outil (Mot. 1202-
01) ou (Mot. 1202-02) ou (Mot. 1448).
Nota :
Prévoir l’écoulement du liquide de refroidisse-
ment.
116369
Déposer les vis (12) du refroidisseur EGR sur la
béquille inférieure.
14A-21
ANTIPOLLUTION
Refroidisseur des gaz d'échappement : Dépose - Repose 14A
G9T, et 600
Reposer le tuyau EGR sur le boîtier by-pass avec
son collier neuf à l’aide de l’outil (Mot. 1567).
à l’établie : Déposer les pinces - Durits (Ms. 583) sur les Durit
Reposer le joint neuf entre le refroidisseur EGR et le du refroidisseur EGR.
boîtier by-pass.
Assembler le boîtier by-pass du refroidisseur EGR. III - ÉTAPE FINALE
Reposer les vis du boîtier by-pass sur le refroidis-
seur EGR. Reposer le cache style moteur.
Serrer au couple les vis du boîtier by-pass (10 Brancher la batterie (voir 80A, Batterie;
N.m). Batterie :Dépose - repose).
14A-22
ANTIPOLLUTION
Refroidisseur des gaz d'échappement : Dépose - Repose 14A
G9T, et 600
107046
ATTENTION
Avant d'effectuer la purge du circuit de refroidis-
sement, rendre impérativement les thermoplon-
geurs inactifs pour ne pas les détruire.
14A-23
ANTIPOLLUTION
Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose 14A
P9X, et 701
2 - ETAPE DE DEPOSE DE LA PIECE ETUDIEE
Couples de serragem
116127
DÉPOSE Déposer :
- les vis de fixation (1) du tuyau EGR,
I - TUYAU EGR ENTRE ÉLECTROVANNE EGR ET
RÉPARTITEUR D’ADMISSION - le tuyau EGR,
- le joint du tuyau EGR.
1 - ETAPE DE PREPARATION A LA DEPOSE
Débrancher la batterie (voir 80A, Batterie, II - TUYAU EGR ENTRE REFROIDISSEUR EGR ET
Batterie : Dépose - Repose). COLLECTEUR DU TURBOCOMPRESSEUR
Déposer :
1 - ETAPE DE PREPARATION A LA DEPOSE
- le protecteur moteur,
Débrancher la batterie (voir 80A, Batterie,
- le répartiteur d’admission (voir 12A, Mélange car- Batterie : Dépose - Repose).
buré, Répartiteur d'admission : Dépose - Repo-
se, page 12A-43) . Déposer le protecteur moteur.
14A-24
ANTIPOLLUTION
Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose 14A
P9X, et 701
2 - ETAPE DE DEPOSE DE LA PIECE ETUDIEE
116699
Déposer les fixations de l’écran thermique du turbo- 111104
compresseur. Déposer :
Soulever l’écran thermique du turbocompresseur. - les écrous de fixation (2) du tuyau EGR sur le re-
froidisseur EGR,
- les vis de fixation (3) du tuyau EGR sur le collec-
teur du turbocompresseur,
- le tuyau EGR,
- les joints du tuyau EGR.
REPOSE
ATTENTION
Les plans de joint doivent être propres, secs et
non gras (éviter les traces de doigts).
14A-25
ANTIPOLLUTION
Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose 14A
P9X, et 701
2 - ETAPE DE REPOSE DE LA PIECE ETUDIEE - les écrous de fixation du tuyau EGR sur le refroidis-
seur EGR.
Reposer :
Serrer au couple :
- le joint entre le tuyau EGR et l’électrovanne EGR,
- les vis de fixation du tuyau EGR sur le collec-
- le tuyau EGR, teur du turbocompresseur (21 N.m) ,
- les vis de fixation du tuyau EGR. - les écrous de fixation du tuyau EGR sur le re-
froidisseur EGR (21 N.m).
Serrer au couple les vis de fixation du tuyau EGR
sur l’électrovanne EGR (21 N.m).
3 - ETAPE FINALE
3 - ETAPE FINALE Reposer :
ATTENTION
Les plans de joint doivent être propres, secs et
non gras (éviter les traces de doigts).
14A-26
DÉMARRAGE - CHARGE
Circuit de charge : Caractéristiques 16A
type moteur Alternateur Intensité
16A-1
DÉMARRAGE - CHARGE
Circuit de charge : Prestation 16A
FONCTIONNEMENT
Ces véhicules sont équipés d’un régulateur incorporé
et d’un témoin au tableau de bord dont le fonctionne-
ment est le suivant :
- contact mis, le témoin s’allume,
- au démarrage du véhicule, le témoin s’éteint,
- si le témoin s’allume en cours de fonctionnement mo-
teur, il indique un défaut de charge.
16A-2
DÉMARRAGE - CHARGE
Système de démarrage : Identification 16A
Moteur Fournisseur Type de démar-
reur
16A-3
DÉMARRAGE - CHARGE
Système de démarrage : Identification 16A
F4R, et 766 ou 767
IDENTIFICATION
766
F4R Turbocompressé BOSCH 0001106023
767
16A-4
DÉMARRAGE - CHARGE
Alternateur : Dépose - Repose 16A
V4Y
Couples de serragem
DÉPOSE
22305
Déposer :
16A-5
DÉMARRAGE - CHARGE
Alternateur : Dépose - Repose 16A
V4Y
- les vis de fixation de l’alternateur (3) ,
- l’alternateur.
REPOSE
Reposer :
- l’alternateur,
II - ÉTAPE FINALE
Reposer :
- le connecteur (2)
Reposer :
16A-6
DÉMARRAGE - CHARGE
Alternateur : Dépose - Repose 16A
G9T, et 600 ou 702 ou 703
Couples de serragem
DÉPOSE 115640
Déposer :
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- les vis (1) de tirant,
Mettre le véhicule sur un pont élévateur à deux co-
- le tirant,
lonnes (voir 02A, Moyen de levage, Véhicule : Re-
morquage et levage). - les vis (2) de l’allonge droite de traverse,
Débrancher la batterie (voir 80A, Batterie, - l’allonge droite de traverse.
Batterie : Dépose - Repose).
Débrancher les connecteurs du compresseur de
Déposer : conditionnement d’air.
- le protecteur sous moteur,
- la roue avant droite (voir 35A, Roues et pneuma-
tiques, Roue : Dépose - Repose),
- l’écran de passage de roue droit (voir MR 403 55A,
Protections extérieures, Ecran de passages de
roue avant : Dépose - Repose),
- la courroie d’accessoires (voir 11A, Haut et avant
moteur, Courroie d'accessoires : Dépose - Re-
pose, page 11A-1) .
16A-7
DÉMARRAGE - CHARGE
Alternateur : Dépose - Repose 16A
G9T, et 600 ou 702 ou 703
21850 16028
Déposer les vis (3) de compresseur de conditionne- Ecarter légèrement l’alternateur vers le haut.
ment d’air. Déposer :
Nota : REPOSE
S’assurer que les tuyaux de conditionnement
d’air ne soit pas en contrainte . I - ÉTAPE DE PRÉPARATION À LA REPOSE
Déclipper :
- le filtre à gazole.
Déposer :
16A-8
DÉMARRAGE - CHARGE
Alternateur : Dépose - Repose 16A
G9T, et 600 ou 702 ou 703
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE - l’écran de passage de roue droit (voir MR 403 55A,
Protections extérieures, Ecran de passages de
Reposer :
roue avant : Dépose - Repose),
- l’alternateur,
- le protecteur sous moteur,
- la vis de support multifonction.
- la roue avant droite (voir 35A, Roues et pneuma-
Serrer au couple la vis de support multifonction tiques, Roue : Dépose - Repose).
(30 N.m).
Brancher la batterie (voir 80A, Batterie, Batterie :
Reposer les vis de l’alternateur. Dépose - Repose).
Serrer au couple les vis de l’alternateur (30 N.m).
Rebrancher le fil de la borne positive.
Reposer l’écrou de la borne positive.
Brancher le connecteur de l’alternateur.
16A-9
DÉMARRAGE - CHARGE
Alternateur : Dépose - Repose 16A
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
DÉPOSE
18432
Déposer :
REPOSE
116600
Débrancher :
- la batterie (voir 80A, Batterie, Batterie : Dépose -
Repose),
- les connexions (1) électriques de l’alternateur.
Déposer :
- le protecteur sous moteur,
- le bocal de direction assistée,
- le support de bocal de direction assistée,
- la courroie d’accessoires (voir 11A, Haut et avant
moteur, Courroie d'accessoires : Dépose - Re- 18987
pose, page 11A-1) ,
Pour faciliter la repose de l’alternateur, comprimer
- le galet enrouleur. les bagues (2) à l’aide d’une pince ou à l’étau.
16A-10
DÉMARRAGE - CHARGE
Alternateur : Dépose - Repose 16A
F4R, et 766 ou 767
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Reposer :
- l’alternateur à l’aide d’un tournevis,
- les vis de fixation de l’alternateur.
Serrer au couple les vis de fixation de l’alternateur
(25 N.m).
16A-11
DÉMARRAGE - CHARGE
Alternateur : Dépose - Repose 16A
P9X, et 701
ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
DÉPOSE
Mettre le véhicule sur un pont élévateur à deux co-
lonnes (voir 02A, Moyen de levage, Véhicule : Re-
morquage et levage).
Déposer le cache moteur.
Débrancher la batterie (voir 80A, Batteire,
Batterie : Dépose - Repose).
Déposer :
- le protecteur sous moteur,
- la courroie d’accessoires (voir 11A, Haut et avant 22457
moteur, Courroie d'accessoires : Dépose - Re- Déposer l’écrou de fixation (1) du faisceau électri-
pose, page 11A-1) , que sur l’alternateur.
- la suspension pendulaire arrière (voir 19D, Sus- Débrancher le connecteur (2) de l’alternateur.
pension moteur, Suspension pendulaire
arrière : Dépose - Repose, page 19D-35) . Ecarter le faisceau électrique.
Déposer :
- l’alternateur.
REPOSE
Reposer :
- l’alternateur,
16A-12
DÉMARRAGE - CHARGE
Alternateur : Dépose - Repose 16A
P9X, et 701
II - ÉTAPE FINALE
Reposer :
- la suspension pendulaire arrière (voir 19D, Sus-
pension moteur, Suspension pendulaire
arrière : Dépose - Repose, page 19D-35) ,
- la courroie d’accessoires (voir 11A, Haut et avant
moteur, Courroie d'accessoires : Dépose - Re-
pose, page 11A-1) ,
- le protecteur sous moteur.
Brancher la batterie (voir 80A, Batteire, Batterie :
Dépose - Repose).
Reposer le cache moteur.
16A-13
DÉMARRAGE - CHARGE
Démarreur : Dépose - Repose 16A
G9T, et 600
Couples de serragem
16A-14
DÉMARRAGE - CHARGE
Démarreur : Dépose - Repose 16A
G9T, et 600
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE - la vis du fil de masse sur le démarreur.
Serrer aux couples :
- l’écrou du fil d’alimentation sur le solénoïde (5
N.m) ,
- l’écrou du fil d’alimentation du démarreur (8
N.m) ,
- la vis du fil de masse sur le démarreur (21 N.m).
16A-15
DÉMARRAGE - CHARGE
Démarreur : Dépose - Repose 16A
V4Y
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Mettre le véhicule sur un pont élévateur à deux co- - l’écrou de la borne négative (2) ,
lonnes (voir 02A, Moyen de levage, Véhicule : Re- - l’écrou de la borne positive (1) .
morquage et levage).
Débrancher la batterie (voir 80A, Batterie, III - ÉTAPE FINALE
Batterie : Dépose - Repose).
Reposer le protecteur sous moteur.
Déposer le protecteur sous moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
22306
Déposer :
- l’écrou de la borne positive (1) ,
- l’écrou de la borne négative (2) ,
- l’écrou de la tresse de masse (3) ,
- les vis de fixation du démarreur (4) .
REPOSE
16A-16
DÉMARRAGE - CHARGE
Démarreur : Dépose - Repose 16A
F4R, et 766 ou 767
Couples de serragem
DÉPOSE
116472
Déposer :
- le cache moteur,
- le protecteur sous moteur,
16A-17
DÉMARRAGE - CHARGE
Démarreur : Dépose - Repose 16A
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE REPOSE
21921
Déposer :
- les écrous de fixation (4) du faisceau du démar- 21935
reur, Vérifier la présence de la douille de centrage (A) .
- le faisceau du démarreur,
- les vis de fixation (5) du démarreur, II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- le démarreur. Reposer :
- le démarreur.
- les vis de fixation du démarreur,
- le faisceau du démarreur,
- les écrous de fixation du faisceau du démarreur,
Serrer au couple les vis de fixation du démarreur
(38 N.m).
16A-18
DÉMARRAGE - CHARGE
Démarreur : Dépose - Repose 16A
F4R, et 766 ou 767
Serrer au couple les vis de fixation de la béquille
de catalyseur (21 N.m).
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
16A-19
DÉMARRAGE - CHARGE
Démarreur : Dépose - Repose 16A
P9X, et 701
- les vis de fixation du démarreur,
22455
Déposer :
- les connexions électriques (1) du démarreur,
- la vis de fixation de la masse sur le démarreur.
Ecarter le faisceau électrique du démarreur.
Déposer :
- les vis de fixation (2) du démarreur,
- le démarreur.
REPOSE
16A-20
ALLUMAGE
Allumage : Caractéristiques 17A
F4R ou V4Y
Ecartement : 0,75 mm
Ecartement : 1,1 mm
17A-1
ALLUMAGE
Bobines : Dépose - Repose 17A
F4R, et 766 ou 767
Couples de serragem
DÉPOSE
116501
Débrancher les connecteurs (1) des bobines d’allu-
mage.
Déposer :
- les vis (2) de fixation des bobines d’allumage,
- les bobines d’allumage.
17A-2
ALLUMAGE
Bobines : Dépose - Repose 17A
F4R, et 766 ou 767
REPOSE
106443
17A-3
ALLUMAGE
Bobines : Dépose - Repose 17A
V4Y
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
DÉPOSE
22893
Déposer :
- les vis de fixation des bobines d’allumage (2) sur
les banc avant et arrière,
REPOSE
17A-4
ALLUMAGE
Bougies : Dépose - Repose 17A
F4R, et 766 ou 767
Couples de serragem
bougies 25 à 30 N.m
DÉPOSE
REPOSE
II - ÉTAPE FINALE
Reposer les bobines d’allumage (voir 17A, Alluma-
ge, Bobines : Dépose - Repose, page 17A-2) .
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
17A-5
ALLUMAGE
Bougies : Dépose - Repose 17A
V4Y
Brancher la batterie (voir 80A, Batterie, Batterie :
Outillage spécialisé indispensable Dépose - Repose).
Ele. 1382 Coffret clés à bougies
16 & 21 mm couple 1,
75 & 28 N.m + adapta-
teur carré 9-9,52 pour
clé Ele. 1086
Couples de serragem
bougies 25 à 30 N.m
DÉPOSE
REPOSE
II - ÉTAPE FINALE
Reposer :
- les bobines d’allumage (voir 1 7 A , Allumage,
Bobines : Dépose - Repose, page 17A-2) ,
- le collecteur d’admission (voir 12A, Mélange car-
buré, Collecteur d'admission : Dépose - Repo-
se, page 12A-30) ,
- le protecteur moteur.
17A-6
INJECTION ESSENCE
Injection d'essence : Caractéristiques 17B
V4Y
17B-1
INJECTION ESSENCE
Injection d'essence : Liste et localisation des éléments 17B
F4R, et 766 ou 767
116618
17B-2
INJECTION ESSENCE
Injection d'essence : Liste et localisation des éléments 17B
F4R, et 766 ou 767
21927
21920
116501
(6) Boîtier thermoplongeurs (si
équipé)
(3) Bobines d’allumage
(14) Capteur de pression collecteur
17B-3
INJECTION ESSENCE
Injection d'essence : Liste et localisation des éléments 17B
F4R, et 766 ou 767
21919 116494
18452
116497
(20) Absorbeur des vapeurs
d’essence
(9) Capteur de régime et de posi-
tion
17B-4
INJECTION ESSENCE
Injection d'essence : Liste et localisation des éléments 17B
F4R, et 766 ou 767
18570
116612
17B-5
INJECTION ESSENCE
Injection d'essence : Liste et localisation des éléments 17B
V4Y
22899
17B-6
INJECTION ESSENCE
Injection d'essence : Liste et localisation des éléments 17B
V4Y
22895
22892
22894
(11) Débimètre d’air avec sonde de
température d’air
(6) Amor tisseur de pulsation (12) Relais de pompe à essence
(7) Capteur d’arbre à cames (13) Relais de verrouillage injection
(8) Sonde de température d’eau
17B-7
INJECTION ESSENCE
Injection d'essence : Liste et localisation des éléments 17B
V4Y
22333 22703
(14) Sonde à oxygène amont (cylin- (16) Sonde à oxygène aval (cylindre
dre arrière) avant)
22345
18452
17B-8
INJECTION ESSENCE
Injection d'essence : Liste et localisation des éléments 17B
V4Y
22979
22330
22897
116457
17B-9
INJECTION ESSENCE
Sondes à oxygène : Dépose - Repose 17B
F4R, et 766 ou 767
2 - Sonde à oxygène aval
Couples de serragem
DÉPOSE
17B-10
INJECTION ESSENCE
Sondes à oxygène : Dépose - Repose 17B
F4R, et 766 ou 767
Sonde à oxygène amont
Reposer :
- l’écran thermique du turbocompresseur,
- les vis de fixation de l’écran thermique du turbo-
compresseur.
17B-11
INJECTION ESSENCE
Sondes à oxygène : Dépose - Repose 17B
V4Y
Couples de serragem
116547
Déposer :
17B-12
INJECTION ESSENCE
Sondes à oxygène : Dépose - Repose 17B
V4Y
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
116541
Déposer la sonde à oxygène aval (5) du banc avant
à l’aide de l’outil (Mot. 1495).
116541
Déposer la sonde à oxygène amont (4) du banc
avant à l’aide de l’outil (Mot. 1495).
22328
Débrancher le connecteur (2) de la sonde à oxygène
amont du banc arrière.
Déclipper le connecteur de la sonde à oxygène
amont du banc arrière.
17B-13
INJECTION ESSENCE
Sondes à oxygène : Dépose - Repose 17B
V4Y
REPOSE
Déposer la sonde à oxygène aval (7) du banc arrière Brancher le connecteur de la sonde à oxygène
à l’aide de l’outil (Mot. 1495). amont du banc avant.
17B-14
INJECTION ESSENCE
Sondes à oxygène : Dépose - Repose 17B
V4Y
II - ÉTAPE FINALE
Reposer :
- l’écran thermique du collecteur d’échappement ar-
rière,
- les vis de fixation (3) de l’écran thermique du col-
lecteur d’échappement arrière,
- l’écran thermique du collecteur d’échappement
avant,
- les vis de fixation (1) de l’écran thermique du col-
lecteur d’échappement avant,
- le protecteur sous moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
17B-15
INJECTION ESSENCE
Potentiomètre de pédale d'accélérateur : Dépose - Repose 17B
F4R ou V4Y
DÉPOSE
18570
Déposer :
- la pédale d’accélérateur.
REPOSE
Reposer :
- la pédale d’accélérateur,
II - ÉTAPE FINALE
17B-16
INJECTION ESSENCE
Calculateur d'injection d'essence : Dépose - Repose 17B
F4R ou V4Y
DÉPOSE Reposer :
- les écrous de fixation du calculateur,
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE - la bride de fixation du faisceau élecrique.
Déposer :
II - ÉTAPE FINALE
- la batterie (voir 80A, Batterie, Batterie : dépose -
Repose), Reposer le bac à batterie (voir 80A, Batterie, Bac à
batterie : Dépose - Repose).
- le protecteur moteur,
Reposer :
- le calculateur de boîte de vitesses automatique
(voir 23A, Boîte de vitesses automatique, Calcu- - le calculateur de boîte de vitesses (voir 23A, Boîte
lateur de boîte de vitesses automatique : Dépo- de vitesses automatique, Calculateur de boîte
se - Repose), de vitesses automatique : Dépose - Repose),
22004
Déposer :
Déposer le calculateur.
REPOSE
17B-17
INJECTION ESSENCE
Capteur de régime et de position : Dépose - Repose 17B
F4R, et 766 ou 767
116497
Déposer :
REPOSE
Reposer :
17B-18
INJECTION ESSENCE
Capteur de régime et de position : Dépose - Repose 17B
V4Y
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
DÉPOSE
116457
Déposer :
- la vis de fixation (2) du capteur de régime et de po-
sition,
- le capteur de régime et de position.
REPOSE
116457
II - ÉTAPE FINALE
Débrancher le connecteur (1) du capteur de régime
et de position. Brancher le connecteur du capteur de régime et de
position.
Reposer le protecteur sous moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
17B-19
REFROIDISSEMENT
Refroidissement du moteur : Pièces et ingrédients pour la réparation 19A
INGRÉDIENTS
Utiliser le liquide de refroidissement GLACEOL RX
(TYPE D).
Nota :
Le liquide de refroidissement prêt à l’emploi ou anti-
gel nécessite d’être dilué avec de l’eau déminérali-
sée en respectant les instructions notées sur le
bidon.
19A-1
REFROIDISSEMENT
Refroidissement du moteur : Précautions pour la réparation 19A
IMPORTANT Nota :
Les circuits étant conçus pour être sous pression, Pour toute information concernant les périodicités
prendre garde aux températures élevées (risque de d’entretien des circuits de refroidissement, se
brûlures graves). reporter au carnet d’entretien du véhicule.
Ne pas retirer la soupape du vase d’expansion lors- Pour tout complément d’information, voir manuel de
que le moteur est chaud. Lors d’intervention sous le réparation du véhicule concerné.
capot, prendre garde à la mise en fonctionnement
inopinée du (ou des) ventilateur(s) du radiateur. Lors de l’arrivée d’un véhicule présentant une panne,
vérifier :
Ne pas ouvrir la ou les vis de purge, moteur tour-
nant. - l’état et la tension de la courroie d’entraînement de la
pompe à eau,
N’utiliser que du liquide de refroidissement GLACEO- - que le ventilateur, le radiateur et la calandre ne soient
LE RX (TYPE D). pas obstrués par un objet quelconque qui perturberait
le passage de l’air.
Les véhicules de la gamme actuelle sont équipés de
ATTENTION
circuits de refroidissement possédant les caractéristi-
Le liquide de refroidissement contribue au bon ques suivantes :
fonctionnement du moteur (échange thermique).
- Circuit hermétique sous pression (soupape de vase
Le système ne doit pas fonctionner avec de l’eau d’expansion),
pure.
Nota :
Rappel des valeurs de tarage de la soupape du
ATTENTION
vase d’expansion.
Effectuer la vidange moteur tiède.
Soupape de vase d’expansion avec :
Effectuer le nettoyage et le remplissage moteur
tiède ou froid. • une main jaune : 1,4 bar,
Ne jamais nettoyer un moteur chaud (risque de • une main blanche : 1,6 bar.
choc thermique majeur).
- circuit utilisant uniquement du liquide de
refroidissement type « D » .
ATTENTION
Nota :
Remplacer impérativement la soupape du vase
d'expansion si le liquide de refroidissement fuit par Le liquide de refroidissement prêt à l’emploi ou
la soupape. antigel nécessite d’être dilué avec de l’eau démi-
néralisée en respectant les instructions notées sur
le bidon.
ATTENTION
Lors d’une intervention nécessitant une vidange
totale du circuit, nettoyer impérativement le circuit à
l’eau, souffler le circuit à l’air comprimé pour élimi-
ner l’eau, remplir et purger le circuit puis mesurer la
protection effective.
Les critères à respecter sont :
- Protection jusqu’à - 25˚C ± 2 pour les pays froids
et tempérés,
- Protection jusqu’à - 40˚C ± 2 pour les pays grands
froids
19A-2
REFROIDISSEMENT
Circuit de refroidissement du moteur : Caractéristiques 19A
Les véhicules de la gamme actuelle sont équipés de
circuits de refroidissement possédant les caractéristi-
ques principales suivantes :
- circuit hermétique sous pression (soupape de vase
d’expansion),
- circuit utilisant un liquide type "D",
- système de chauffage habitacle par radiateur type
"aérotherme" sous la planche de bord qui participe au
refroidissement du moteur.
Quantités de liquide de refroidissement
Particularités :
- protection jusqu’à -20˚c ± 2 pour les pays froids et
tempérés,
- protection jusqu’à -37˚c ± 2 pour les pays grands
froids.
F4R 89 95 ± 2
G9T 89 99 ± 2
P9X 82 92 ± 2
V4Y 82 92 ± 2
19A-3
REFROIDISSEMENT
Circuit de refroidissement du moteur : Caractéristiques 19A
F4R ou G9T ou P9X ou V4Y
QUANTITE ET QUALITE DE LIQUIDE DE REFROIDISSEMENT
F4R 6,8
V4Y 7,2
ATTENTION
Lors d’une intervention nécessitant une vidange
totale du circuit, rincer impérativement le circuit à
l’eau claire, souffler le circuit à l’air comprimé pour
éliminer l’eau, remplir et purger le circuit puis mesu-
rer la protection effective.
Les critères à respecter sont :
- Protection jusqu’à -25˚C ± 2 pour les pays froids
et tempérés,
- Protection jusqu’à -40˚C ± 2 pour les pays grands
froids.
THERMOSTAT
F4R 89 99 ± 2
G9T 89 99 ± 2
P9X 82 92 ± 2
V4Y 82 92 ± 2
19A-4
REFROIDISSEMENT
Circuit de refroidissement du moteur : Contrôle 19A
Outillage spécialisé indispensable
107138
IMPORTANT ATTENTION
Les circuits étant conçus pour être sous pres- Remplacer impérativement la soupape du vase
sion, prendre garde aux températures élevées d'expansion si le liquide de refroidissement fuit
(risque de brûlures graves). par la soupape.
Ne pas retirer la soupape du vase d’expansion
lorsque le moteur est chaud. Lors d’intervention 1 - Contrôle de la soupape du vas d’expesion
sous le capot, prendre garde à la mise en fonc-
tionnement inopinée du (ou des) ventilateur(s) du Utiliser l’outil de diagnostic et de remplissage du cir-
radiateur. cuit de refroidissement (Mot. 1700). Pour l’utilisation
de cet outil (voir NT 3857A, Utilisation de l’outil de
Ne pas ouvrir la ou les vis de purge, moteur tour- diagnostic et de remplissage du circuit de refroi-
nant. dissement).
19A-5
REFROIDISSEMENT
Circuit de refroidissement du moteur : Contrôle 19A
2 - Contrôle du circuit de refroidissement
Utiliser l’outil de diagnostic et de remplissage du cir-
cuit de refroidissement (Mot. 1700). Pour l’utilisation
de cet outil (voir NT 3857A, Utilisation de l’outil de
diagnostic et de remplissage du circuit de refroi-
dissement).
19A-6
REFROIDISSEMENT
Circuit de refroidissement du moteur : Schéma fonctionnel 19A
V4Y
22766
(1) Moteur
(2) Radiateur
(3) Vase d’expansion
(4) Aérotherme
(5) Echangeur de température
d’huile boîte de vitesses auto-
matique
(6) Boîtier sortie d’eau
(8) Pompe à eau
(9) Thermostat
(10) Purgeur
(11) Réchauffeur d’air
19A-7
REFROIDISSEMENT
Circuit de refroidissement du moteur : Schéma fonctionnel 19A
G9T, et SU1
101267
(1) Moteur
(2) Radiateur
(3) Vase d’expansion
(4) Aérotherme
(5) Pompe à eau
(6) Thermostat
(7) Purgeur
(8) Chaudière additionnelle (si le
véhicule en est équipé)
(9) Echangeur eau - huile pour la
boite de vitesses automatique
(10) Echangeur eau - huile
(11) Ajutage ∅ 3 mm
(12) Ajutage ∅ 4 mm
(13) Ajutage ∅ 9 mm
(14) Ajutage ∅ 14 mm
(15) Alto
19A-8
REFROIDISSEMENT
Circuit de refroidissement du moteur : Schéma fonctionnel 19A
F4R, et 766
22777
(1) Moteur
(2) Radiateur
(3) Bocal "chaud" avec dégazage
après thermostat
(4) Aérotherme
(5) Support thermostat
(6) Ajutage 3 mm
(7) Ajutage 9 mm
(8) Ajutage 6 mm
(9) Pompe à eau
(10) Thermostat
(11) Purgeur
(12) Pompe à eau électrique
(13) Support thermoplongeurs (si
équipé)
(14) Turbocompresseur
(15) Echangeur de température eau-
huile
La valeur de tarage de la soupape du vase d’expan-
sion est de 1,4 bar (main jaune).
19A-9
REFROIDISSEMENT
Circuit de refroidissement du moteur : Schéma fonctionnel 19A
F4R, et 767
116256
(1) Moteur
(2) Radiateur
(3) Bocal "chaud" avec dégazage
après thermostat
(4) Aérotherme
(5) Support thermostat
(6) Ajutage 3 mm
(7) Ajutage 9 mm
(8) Ajutage 14 mm
(9) Pompe à eau
(10) Thermostat
(11) Purgeur
(12) Pompe à eau électrique
(13) Support thermoplongeurs (si
équipé)
(14) Turbocompresseur
(15) Echangeur boîte de vitesses
automatique
La valeur de la soupape de tarage du vase d’expan-
sion est de 1,4 bar (main jaune).
19A-10
REFROIDISSEMENT
Circuit de refroidissement du moteur : Schéma fonctionnel 19A
P9X, et 701
116695
(1) Moteur
(2) Radiateur de refroidissement
(3) Vase d’expansion
(4) Aérotherme
(5) Thermoplongeurs
(6) Pompe à eau
(7) Echangeur eau-huile
(8) Thermostat
(9) Echangeur de boîte de vitesses
automatique
(10) Turbocompresseur
(11) Refroidisseur des gaz d’échap-
pement
Bouchon de vase d’expansion avec main blanche : 1,6
bar
19A-11
REFROIDISSEMENT
Circuit de refroidissement : Vidange - Remplissage 19A
Outillage spécialisé indispensable
ATTENTION
Mot. 1202-01 Pince collier pour col-
Lors d’une intevention nécessitant une vidange
lier élastique (grand
totale du circuit, rincer impérativement le circuit à
modèle).
l’eau claire, souffler le circuit à l’air comprimé
Mot. 1202-02 Pince collier pour col- pour éliminer l’eau, remplir et purger le circuit
lier élastique (petit puis mesurer la protection effective.
modèle). Les critères à respecter sont :
Mot. 1448 Pince à distance pour - Protection jusqu’à -25˚C ± 2 pour les pays
colliers élastiques. froids et tempérés,
- Protection jusqu’à -40˚C ± 2 pour les pays
Mot. 1700 Diagnostic et remplis-
grands froids.
sage - purge circuit de
refroidissement.
Nota :
I - VIDANGE - RINÇAGE
Avant l’intervention, protéger les accessoires
électriques en utilisant des sachets plastiques.
1 - Précaution
IMPORTANT Nota :
Les circuits étant conçus pour être sous pres- Le moteur doit être arrêté et le système de con-
sion, prendre garde aux températures élevées ditionnement d’air désactivé pour éviter le fonc-
(risque de brûlures graves). tionnement des moto-ventilateurs dès la mise en
route du moteur.
Ne jamais retirer la soupape du vase d’expan-
sion lorsque le moteur est chaud.
Lors d’intervention sous capot, prendre garde à 2 - Matériel indispensable
la mise en fonctionnement inopinée du (ou des)
ventilateur(s) du radiateur. Soufflette,
Ne pas ouvrir la ou les purge(s), moteur tour- - Bac de vidange,
nant.
- Sachets plastiques.
ATTENTION
- Effectuer la vidange moteur tiède. 3 - Vidange
19A-12
REFROIDISSEMENT
Circuit de refroidissement : Vidange - Remplissage 19A
4 - Nettoyage
Nettoyer le circuit de refroidissement (voir 19A, Re-
froidissement, Circuit de refroidissement du
moteur : Nettoyage, page 19A-14) .
Reposer :
- la Durit inférieure de refroidissement sur le radia-
teur de refroidissement,
- le collier de la Durit inférieure de refroidissement à
l’aide de l’outil (Mot. 1202-01) ou (Mot. 1202-02)
ou (Mot. 1448) ,
- le protecteur sous moteur.
II - REMPLISSAGE
Utiliser l’outil de remplissage et diagnostic du circuit
de refroidissement (Mot. 1700). Pour l’utilisation de
cet outil (voir NT 3857A, Utilisation de l’outil de
diagnostic et de remplissage du circuit de refroi-
dissement).
Remplir le vase d’expansion jusqu’au débordement
du liquide de refroidissement.
Reposer la soupape du vase d’expansion.
Purger le circuit de refroidissement (voir 19A, Re-
froidissement, Circuit de refroidissement : Pur-
ge, page 19A-15) .
19A-13
REFROIDISSEMENT
Circuit de refroidissement du moteur : Nettoyage 19A
IMPORTANT
Les circuits étant conçus pour être sous pression,
prendre garde aux températures élevées (risque de
brûlures graves).
Ne pas retirer la soupape du vase d’expansion lors-
que le moteur est chaud. Lors d’intervention sous le
capot, prendre garde à la mise en fonctionnement
inopinée du (ou des) ventilateur(s) du radiateur.
Ne pas ouvrir la ou les vis de purge, moteur tour-
nant.
ATTENTION
Effectuer la vidange moteur tiède.
Effectuer le rinçage et le remplissage moteur tiède
ou froid.
Ne jamais rincer un moteur chaud (risque de choc
thermique majeur).
19A-14
REFROIDISSEMENT
Circuit de refroidissement : Purge 19A
Matériel indispensable
presse-pédale
1 - Précaution
IMPORTANT
Les circuits étant conçus pour être sous pres-
sion, prendre garde aux températures élevées
(risques de brûlures graves).
Ne jamais retirer la soupape du vase d’expan-
sion lorsque le moteur est chaud.
Lors d’intervention sous capot, prendre garde à
la mise en fonctionnement inopinée du (ou des)
ventilateur(s) du radiateur.
Ne pas ouvrir la ou les vis de purge, moteur tour-
nant.
19A-15
REFROIDISSEMENT
Radiateur de refroidissement : Dépose - Repose 19A
F4R, et 766 ou 767
DÉPOSE
21740
Déposer :
- le bouclier avant,
- les projecteurs (voir 80B, Projecteurs avant : Pro-
jecteur halogène : Dépose - Repose) ou (voir
80C, Lampes au xénon, Projecteur au xénon :
Dépose - Repose) si équipé,
- la traverse supérieure,
- la Durit supérieure sur le radiateur,
ATTENTION
Ne pas abîmer les ailettes de la valise de refroi-
dissement (radiateur, condenseur...) lors de la
manipulation.
19A-16
REFROIDISSEMENT
Radiateur de refroidissement : Dépose - Repose 19A
F4R, et 766 ou 767
II - ÉTAPE FINALE
Mettre en place :
Reposer :
- le connecteur du condenseur,
- la traverse supérieure,
- le bouclier avant,
- la platine relais,
Effectuer :
19A-17
REFROIDISSEMENT
Radiateur de refroidissement : Dépose - Repose 19A
P9X, et 701
Déposer :
Outillage spécialisé indispensable
- le résonateur d’air (voir 12A, Mélange carburé,
Mot. 1202-01 Pince collier pour col- Résonateur d'air : Dépose - Repose, page 12A-
lier élastique (grand 67) ,
modèle).
- le bouclier avant (voir MR 403 Carrosserie, 55A,
Mot. 1202-02 Pince collier pour col- Protections extérieures, Bouclier avant : Dépo-
lier élastique (petit se - Repose),
modèle). - les projecteurs avant (voir 80C, Lampes au Xé-
Mot. 1448 Pince à distance pour non, Projecteur au Xénon : Dépose - Repose),
colliers élastiques. - la traverse supérieure avant (voir MR 354 Carros-
serie, 42A, Structure supérieure avant, traverse
supérieure avant),
IMPORTANT - le groupe motoventilateur (voir 19A, Refroidisse-
Les circuits étant conçus pour être sous pression, ment, Groupe motoventilateur de refroidisse-
prendre garde aux températures élevées (risque de ment moteur : Dépose - Repose, page 19A-49) ,
brûlures graves).
- les déflecteurs d’air du radiateur de refroidisse-
Ne pas retirer la soupape du vase d’expansion lors- ment,
que le moteur est chaud. Lors d’intervention sous le
capot, prendre garde à la mise en fonctionnement - l’échangeur air-air (voir 1 2 B , Suralimentation,
inopinée du (ou des) ventilateur(s) du radiateur. Echangeur air - air : Dépose - Repose, page
12B-25) .
Ne pas ouvrir la ou les vis de purge, moteur tour-
nant. Vidanger le circuit de refroidissement (voir 19A, Re-
froidissement, Circuit de refroidissement : Vi-
dange - Remplissage, page 19A-12) .
Débrancher la Durit supérieure de refroidissement.
ATTENTION
Lors d’une intervention nécessitant une vidange
totale du circuit, rincer impérativement le circuit à II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
l’eau claire, souffler le circuit à l’air comprimé pour
éliminer l’eau, remplir et purger le circuit puis mesu-
rer la protection effective.
Les critères à respecter sont :
- Protection jusqu’à -25˚C ± 2 pour les pays froids
et tempérés,
- Protection jusqu’à -40˚C ± 2 pour les pays grands
froids.
DÉPOSE
19A-18
REFROIDISSEMENT
Radiateur de refroidissement : Dépose - Repose 19A
P9X, et 701
- les rondelles de fixation, - le résonateur d’air (voir 12A, Mélange carburé,
Résonateur d'air : Dépose - Repose, page 12A-
- le radiateur de refroidissement.
67) .
Effectuer le remplissage du circuit de refroidisse-
REPOSE ment (voir 1 9 A , Refroidissement, Circuit de
refroidissement : Vidange - Remplissage, page
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE 19A-12) .
19A-19
REFROIDISSEMENT
Radiateur de refroidissement : Dépose - Repose 19A
V4Y
Vidanger le circuit de refroidissement (voir 19A, Re-
froidissement, Circuit de refroidissement : Vi-
IMPORTANT dange - Remplissage, page 19A-12)
Les circuits étant conçus pour être sous pression, Déposer :
prendre garde aux températures élevées (risque de
brûlures graves). - le bouclier avant (voir MR 403, Carrosserie, 55A,
Protections extérieures, Bouclier avant : Dépo-
Ne pas retirer la soupape du vase d’expansion lors- se - Repose),
que le moteur est chaud. Lors d’intervention sous le
capot, prendre garde à la mise en fonctionnement - les projecteurs avant (voir 80B, Projecteurs
inopinée du (ou des) ventilateur(s) du radiateur. avant, Projecteur halogène : Dépose - Repose)
ou (voir 80C, Lampes au xénon, Projecteur au
Ne pas ouvrir la ou les vis de purge, moteur tour- xénon : Dépose - Repose) selon équipement du
nant. véhicule,
- la traverse supérieure avant (voir MR 354, Carros-
serie, 42A, Structure supérieure avant, Traver-
ATTENTION se supérieure avant).,
Lors d’une intervention nécessitant une vidange - la Durit supérieure du radiateur,
totale du circuit, rincer impérativement le circuit à
- les déflecteurs d’air du radiateur de refroidisse-
l’eau claire, souffler le circuit à l’air comprimé pour
ment.
éliminer l’eau, remplir et purger le circuit puis mesu-
rer la protection effective.
Les critères à respecter sont :
- Protection jusqu’à -25˚C ± 2 pour les pays froids
et tempérés,
- Protection jusqu’à -40˚C ± 2 pour les pays grand
froid.
DÉPOSE
19A-20
REFROIDISSEMENT
Radiateur de refroidissement : Dépose - Repose 19A
V4Y
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE REPOSE
II - ÉTAPE FINALE
Brancher le connecteur (3) du capteur de pression
de climatisation.
Reposer :
- les vis de fixation (2) du tuyau basse pression de
116090 direction assistée,
- les déflecteurs d’air du radiateur de refroidisse-
ment,
- la Durit de radiateur,
- la traverse supérieure avant (voir MR 354, Carros-
serie, 42A, Structure supérieure avant, Traver-
se supérieure avant),
- les projecteurs avant (voir 80B, Projecteurs
avant, Projecteur halogène : Dépose - Repose)
ou (voir 80C, Lampes au xénon, Projecteur au
xénon : Dépose - Repose) selon équipement du
véhicule,
- le bouclier avant (voir MR 403, Carrosserie, 55A,
Protections extérieures, Bouclier avant : Dépo-
se - Repose),
- le groupe motoventilateur (voir 19A, Refroidisse-
ment, Groupe motoventilateur de refroidisse-
ment moteur : Dépose - Repose, page 19A-49) ,
116091 - le bac à batterie (voir 80A, Batterie, Bac à
batterie : Dépose - Repose),
Déposer :
- le résonateur d’air (voir 12A, Mélange carburé,
- les goupilles (4) du radiateur de refroidissement, Résonateur d'air : Dépose - Repose, page 12A-
67) ,
- les agrafes de fixation du condenseur sur le radia-
teur. - les roues avant (voir 35A, Roues et pneumati-
ques, Roue : Dépose - Repose),
Désaccoupler le condenseur du radiateur de refroi-
- le protecteur sous moteur,
dissement.
- le protecteur moteur,
Attacher le condenseur au véhicule.
- la batterie (voir 80A, Batterie, Batterie : Dépose -
Déposer le radiateur de refroidissement moteur. Repose).
19A-21
REFROIDISSEMENT
Radiateur de refroidissement : Dépose - Repose 19A
V4Y
Remplir le circuit de refroidissement moteur (voir
1 9 A , Refroidissement, Circuit de
refroidissement : Vidange - Remplissage, page
19A-12) .
Purger le circuit de refroidissement moteur (voir
1 9 A , Refroidissement, Circuit de
refroidissement : Purge, page 19A-15) .
19A-22
REFROIDISSEMENT
Radiateur de refroidissement : Dépose - Repose 19A
P9X, et 715
Matériel indispensable
station de charge
Couples de serragem
117000
IMPORTANT
Déclipper le protecteur (1) des écrous du cache mo-
Les circuits étant conçus pour être sous pression, teur à l’aide d’un tournevis plat.
prendre garde aux températures élevées (risque de
brûlures graves).
Ne pas retirer la soupape du vase d’expansion lors-
que le moteur est chaud. Lors d’intervention sous le
capot, prendre garde à la mise en fonctionnement
inopinée du (ou des) ventilateur(s) du radiateur.
Ne pas ouvrir la ou les vis de purge, moteur tour-
nant.
ATTENTION
Lors d’une intervention nécessitant une vidange
totale du circuit, rincer impérativement le circuit à
l’eau claire, souffler le circuit à l’air comprimé pour
éliminer l’eau, remplir et purger le circuit puis mesu-
rer la protection effective.
Les critères à respecter sont :
- protection jusqu’à - 25 ˚C ± 2 pour les pays froids
et tempérés, 117001
19A-23
REFROIDISSEMENT
Radiateur de refroidissement : Dépose - Repose 19A
P9X, et 715
117002 116661
Déposer : Déposer la vis de fixation (5) du faisceau moteur sur
le support du calculateur d’injection diesel.
- les vis du cache turbocompresseur (3) ,
Dégrafer le faisceau moteur sur le support du calcu-
- le cache turbocompresseur (4) .
lateur d’injection diesel en (6) .
Déposer :
Déposer :
- la batterie (voir 80A, Batterie, Batterie : Dépose -
- le support du calculateur d’injection diesel,
Repose),
- le protecteur sous moteur.
- le bac à batterie (voir 80A, Batterie, Bac à
batterie : Dépose - Repose), Vidanger :
- le calculateur d’injection diesel (voir 13B, Injection - le circuit de refroidissement (voir 19A, Refroidis-
diesel, Calculateur d'injection diesel : Dépose - sement, Circuit de refroidissement : Vidange -
Repose, page 13B-22) . Remplissage, page 19A-12) ,
- le circuit de fluide réfrigérant R134a à l’aide d’une
station de charge.
Déposer le bouclier avant (voir MR 403 Carrosse-
rie, 55A, Protections extérieures, Bouclier
avant : Dépose - Repose).
19A-24
REFROIDISSEMENT
Radiateur de refroidissement : Dépose - Repose 19A
P9X, et 715
117168 117186
Débrancher :
Déposer les fixations (8) des canalisations de condi-
- le connecteur du boîtier de commande du groupe tionnement d’air sur le condenseur de conditionne-
motoventilateur, ment d’air.
- le connecteur (7) sur le condenseur de condition-
Désaccoupler les canalisations de conditionnement
nement d’air.
d’air sur le condenseur de conditionnement d’air.
Desserrer les colliers des Durits de l’échangeur air-
air.
Débrancher les Durits de l’échangeur air-air.
Mettre en place un pince Durit (Ms. 583) sur la Durit
supérieure du radiateur de refroidissement.
Déposer le collier de la Durit supérieure du radiateur
de refroidissement à l’aide de l’outil (Mot. 1448).
Débrancher la Durit supérieure du radiateur de re-
froidissement.
115622
Déposer :
19A-25
REFROIDISSEMENT
Radiateur de refroidissement : Dépose - Repose 19A
P9X, et 715
ATTENTION
Ne pas abîmer les ailettes de la valise de refroi-
dissement (radiateur, condenseur...) lors de la
manipulation.
117182
Déclipper le groupe motoventilateur en (11) .
Déposer le groupe motoventilateur dans le sens de
la flèche. 117181
Déposer :
- les agrafes de fixation du condenseur de condition-
nement d’air en (13) ,
- le condenseur de conditionnement d’air dans le
sens de la flèche.
19A-26
REFROIDISSEMENT
Radiateur de refroidissement : Dépose - Repose 19A
P9X, et 715
I - ÉTAPE DE PRÉPARATION À LA REPOSE Retirer le pince Durit (Ms. 583) de la Durit supérieu-
re du radiateur de refroidissement.
Rhabillage du radiateur de refroidissement Brancher :
Serrer au couple les fixations des canalisations - les vis du cache turbocompresseur,
de conditionnement d’air sur le condenseur de
conditionnement d’air (8 N.m). - le cache moteur,
19A-27
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
P9X, et 701
Mot. 1653 Mise en place du joint - Protection jusqu’à -40˚C ± 2 pour les pays grands
de pompe Haute Pres- froids.
sion.
DÉPOSE
Couples de serragem
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
vis de pompe à eau 11 N.m
Mettre le véhicule sur un pont élévateur à deux co-
lonnes (voir 02A, Moyen de levage, Véhicule : Re-
vis des pignons intermé- 35 N.m
diaires morquage et levage).
Débrancher la batterie (voir 80A, Batterie,
fixations du carter de 25 N.m Batterie : Dépose - Repose).
série de pignons
Déposer :
pignon de pompe haute 160 N.m
- l’ensemble « moteur et boîte de vitesses » (voir
pression
10A, Ensemble moteur et bas moteur, Ensem-
ble moteur - boîte de vitesses : Dépose - Repo-
vis de fixation de la pou- 235 N.m
se, page 10A-42) ,
lie d’accessoires de vile-
brequin - les collecteurs d’admission (voir 12A, Mélange
carburé, Collecteur d'admission avant : Dépose
- Repose, page 12A-26) et (voir 12A, Mélange
IMPORTANT carburé, Collecteur d'admission arrière : Dépo-
se - Repose, page 12A-28) ,
Les circuits étant conçus pour être sous pression,
prendre garde aux températures élevées (risque de - la courroie d’accessoires (voir 11A, Haut et avant
brûlures graves). moteur, Courroie d'accessoires : Dépose - Re-
pose, page 11A-1) .
Ne pas retirer la soupape du vase d’expansion lors-
que le moteur est chaud. Lors d’intervention sous le
capot, prendre garde à la mise en fonctionnement
inopinée du (ou des) ventilateur(s) du radiateur.
Ne pas ouvrir la ou les vis de purge, moteur tour-
nant.
19A-28
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
P9X, et 701
- le galet tendeur.
114693
21896-1
Déposer :
Déposer :
- les vis de fixation (1) des galets enrouleurs,
- la courroie de distribution (voir 10A, Ensemble
- les galets enrouleurs. moteur et bas moteur, Courroie de
distribution : Dépose - Repose, page 10A-1) ,
22135
Déposer :
- les vis de fixation (2) du galet tendeur,
19A-29
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
P9X, et 701
II - OUTIL DE FABRICATION LOCAL
112190
19A-30
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
P9X, et 701
Répéter l’opération sur l’autre extrémité de la cour-
roie.
112188
Mettre en place :
112187
- une vis M10 150 X 100 en (9) équipée de l’entretoi-
Mettre en place :
se,
- le galet tendeur (5) avec une vis M10 150 X 60 en
- la vis (10) du galet tendeur,
(6) et des rondelles de calage derrière le galet ten-
deur, - la courroie.
- le galet tendeur (7) avec une vis M10 150 X 60 en Tendre le galet tendeur (11) à l’aide de l’outil (Mot.
(8) et des rondelles de calage derrière le galet ten- 1135-01).
deur.
Exercer une légère contrainte en tournant la poulie
d’accessoires de vilebrequin.
Nota : Tendre le galet tendeur (12) à l’aide de l’outil (Mot.
Mettre des rondelles de calage derrière les 1135-01).
galets tendeurs pour les aligner par rapport au
pignon de la pompe haute pression.
19A-31
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
P9X, et 701
112188 21744
22131
Déposer la poulie d’accessoires de vilebrequin (14) .
22062
Débrancher :
S’assurer que les repères fixe et mobile de la poulie
- le tuyau (15) de recirculation des vapeurs d’huile
d’accessoires de vilebrequin soient alignés.
sur le carter de série de pignons,
Tourner légèrement le vilebrequin dans le sens anti-
- le connecteur (16) du capteur de régime.
horaire pour amener le moteur au point de calage
(trou d’accès aux vis du convertisseur). Déposer le capteur de régime moteur.
19A-32
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
P9X, et 701
Obturer le tuyau de recirculation des vapeurs d’hui- Récupérer le ressort de rattrapage de jeu.
le.
21897-1
Déposer la poulie de la pompe haute pression, en
vissant deux vis M6 100 X 50 en (21) pour la déga-
ger de l’arbre de la pompe.
114323
Déposer :
- les vis de fixation de la pompe à eau,
21897 - la pompe à eau,
Déposer : - le joint de pompe à eau.
- la cible de Point Mort Haut devant le pignon de
pompe à huile,
- les pignons intermédiaires (18) et (19) de la casca-
de,
- le pignon de rattrapage de jeu en vissant deux vis
M6 100 X 50 en (20) pour l’extraire.
19A-33
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
P9X, et 701
IMPORTANT
Ne pas gratter les plans de joint des pièces en
aluminium.
Mettre des gants pendant l’opération.
Nettoyer les plans de joint avec du produit
DECAPJOINT pour dissoudre la partie du joint
restant collée sur le carter de la série de pignon.
Appliquer le produit sur la partie à nettoyer ;
attendre une dizaine de minutes puis l’enlever à
l’aide d’une spatule en bois.
21899
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Mettre en place le ressort dans la poulie de pompe
haute pression.
114324
Il est impératif de bien positionner le joint de pompe
à eau sous la nervure (22) et dans les douilles de 21898
centrage (23) . Visser deux vis M6 100 X 50 en (24) sur le pignon de
Reposer : rattrapage de jeu.
- le joint d’étanchéité de la pompe à eau, Mettre en place le pignon de rattrapage de jeu sur la
poulie de pompe haute pression.
- la pompe à eau.
Serrer au couple les vis de pompe à eau (11 N.m). Tourner le dispositif de rattrapage de jeu à l’aide
d’un tournevis pour le caler avec la poulie de la pom-
pe haute pression. Les dents des deux pignons doi-
vent être alignées.
Nota :
La vis de maintien en position peut être de fabri-
cation locale (une fente sur la tête de vis facilite
sa dépose).
19A-34
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
P9X, et 701
Déposer les deux vis qui ont servi à positionner le IV - MÉTHODE DE CALAGE DE LA SÉRIE DE
tournevis sur le dispositif de rattrapage de jeu. PIGNONS
22076
Aligner l’encoche du vilebrequin avec le repère (26) Reposer la cible de Point Mort Haut devant le pignon
sur la pompe à huile. de pompe à huile en positionnant le marquage vers
l’extérieur.
Reposer :
- les deux pignons intermédiaires (27) et (28) en po-
sitionnant correctement leurs repères entre eux,
Nota :
S’assurer après le serrage que les repères de la
série de pignons soient bien alignés.
19A-35
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
P9X, et 701
V - ÉTAPE FINALE
22140
22141
19A-36
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
P9X, et 701
114322
Déposer la vis de bridage.
Reposer le bouchon (30) .
22192
Mettre en place un joint d’étanchéité neuf pour la
poulie de vilebrequin à l’aide de l’outil (Mot. 1651)
en (1) .
19A-37
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
P9X, et 701
22195 21744
22062
19A-38
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
P9X, et 701
113497
Déposer l’outil de blocage moteur (Mot. 1376).
Tourner le moteur pour l’amener au Point Mort Haut.
S’assurer que les repères fixe et mobile de la poulie
d’accessoires de vilebrequin (31) et du pignon de
pompe haute pression (32) soient alignés.
Reposer :
- les galets enrouleurs de la courroie de distribution,
- le galet tendeur de la courroie de distribution,
- la courroie de distribution (voir 10A, Ensemble
moteur et bas moteur, Courroie de
distribution : Dépose - Repose, page 10A-1) ,
- la courroie d’accessoires (voir 11A, Haut et avant
moteur, Courroie d'accessoires : Dépose - Re-
pose, page 11A-1) ,
- les collecteurs d’admission (voir 12A, Mélange
carburé, Collecteur d'admission avant : Dépose
- Repose, page 12A-26) et (voir 12A, Mélange
carburé, Collecteur d'admission arrière : Dépo-
se - Repose, page 12A-28) ,
- l’ensemble « moteur et boîte de vitesses » (voir
10A, Ensemble moteur et bas moteur, Ensem-
ble moteur - boîte de vitesses : Dépose - Repo-
se, page 10A-42) .
Effectuer le remplissage et la purge du circuit de re-
froidissement (voir 19A, Refroidissement, Circuit
de refroidissement: Vidange - Remplissage,
page 19A-12) et (voir 19A, Refroidissement, Cir-
cuit de refroidissement : Purge, page 19A-15) .
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
19A-39
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
V4Y
DÉPOSE
Couples de serragem
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
vis de fixation de la 9 N.m
pompe à eau
Mettre le véhicule sur un pont élévateur à deux co-
lonnes (voir 02A Moyen de levage, Véhicule : Re-
vis du tendeur de 8 N.m
morquage et levage).
chaîne
IMPORTANT
Les circuits étant conçus pour être sous pression,
prendre garde aux températures élevées (risque de
brûlures graves).
Ne pas retirer la soupape du vase d’expansion lors-
que le moteur est chaud. Lors d’intervention sous le
capot, prendre garde à la mise en fonctionnement
inopinée du (ou des) ventilateur(s) du radiateur.
Ne pas ouvrir la ou les vis de purge, moteur tour-
nant.
ATTENTION
Lors d’une intervention nécessitant une vidange
totale du circuit, rincer impérativement le circuit à
l’eau claire, souffler le circuit à l’air comprimé pour
éliminer l’eau, remplir et purger le circuit puis mesu-
rer la protection effective.
22305
Les critères à respecter sont :
- Protection jusqu’à -25˚C ± 2 pour les pays froids Déposer :
et tempérés,
- le galet tendeur,
- Protection jusqu’à -40˚C ± 2 pour les pays grand
froid. - les vis de fixation du support galet tendeur (1) ,
19A-40
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
V4Y
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
22942
Déposer : 23024
Déposer les fixations (5) de la pompe à eau.
- le carter de pompe à eau (2) ,
Tourner le moteur dans le sens anti-horaire de 20˚.
- le carteur du tendeur de distribution (3) ,
Déposer la pompe à eau.
- les carters des déphaseurs d’arbres à cames.
Repérer la position des déphaseurs au Point Mort
Haut.
22938
Déposer le tendeur de chaîne (4) (voir 11A, Haut et
avant moteur, Chaîne de distribution : Dépose -
Repose, page 11A-7) .
19A-41
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
V4Y
REPOSE
23027
Appliquer sur les couvercles de la pompe à eau et
du tendeur de chaîne de distribution un filet de 3 mm
d’épaisseur de Loctite 518.
23023
Remplacer impérativement les joints toriques de la
pompe à eau. II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Reposer :
19A-42
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
V4Y
Serrer au couple les vis de carter de pompe à eau
(11 N.m).
Reposer le support du galet tendeur de la courroie
d’accessoires.
Serrer au couple les vis du support du galet ten-
deur de courroie d’accessoires (28 N.m).
Reposer le galet tendeur de courroie d’accessoires.
Serrer au couple la vis du galet tendeur de cour-
roie d’accessoires (30 N.m).
Reposer la courroie d’accessoires (voir 11A, Haut
et avant moteur, Courroie d'accessoires : Dépo-
se - Repose, page 11A-1) .
Reposer l’ensemble "moteur-boîte de vitesses" (voir
10A, Ensemble moteur et bas moteur, Ensemble
moteur - boîte de vitesses : Dépose - Repose,
page 10A-42) .
Brancher la batterie (voir 80A Batterie, Batterie :
Dépose - Repose).
Effectuer le remplisage du circuit de refroidissement
(voir 1 9 A , Refroidissement, C i r c u i t de
refroidissement : Vidange - Remplissage, page
19A-12) .
Purger le circuit de refroidissement (voir 19A, Re-
froidissement, Circuit de refroidissement : Pur-
ge, page 19A-15) .
19A-43
REFROIDISSEMENT
Pompe à eau : Dépose - Repose 19A
F4R, et 766 ou 767
III - ÉTAPE DE PRÉPARATION À LA REPOSE
ATTENTION
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Remplacer impérativement le joint de la pompe à
eau après chaque dépose de la pompe à eau.
Reposer :
- la pompe à eau,
V - ÉTAPE FINALE
Effectuer :
- les vis (1) de fixation de la pompe à eau, - la purge du circuit de refroidissement (voir 19A,
Refroidissement, Circuit de refroidissement :
- la pompe à eau. Purge, page 19A-15) .
19A-44
REFROIDISSEMENT
Thermostat : Dépose - Repose 19A
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
IMPORTANT
Les circuits étant conçus pour être sous pression,
prendre garde aux températures élevées (risque de
brûlures graves).
Ne pas retirer la soupape du vase d’expansion lors-
que le moteur est chaud. Lors d’intervention sous le
capot, prendre garde à la mise en fonctionnement
inopinée du (ou des) ventilateur(s) du radiateur.
Ne pas ouvrir la ou les vis de purge, moteur tour-
nant.
ATTENTION 22211
Lors d’une intervention nécessitant une vidange Déposer :
totale du circuit, rincer impérativement le circuit à
- les vis de fixation (1) du boîtier d’eau,
l’eau claire, souffler le circuit à l’air comprimé pour
éliminer l’eau, remplir et purger le circuit puis mesu- - le thermostat (2) .
rer la protection effective.
Les critères à respecter sont : REPOSE
- Protection jusqu’à -25˚C ± 2 pour les pays froids
et tempérés, I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Protection jusqu’à -40˚C ± 2 pour les pays grand Remplacer impérativement le joint du thermostat.
froid.
DÉPOSE
19A-45
REFROIDISSEMENT
Thermostat : Dépose - Repose 19A
P9X, et 701
22212
Reposer le thermostat.
Positionner impérativement l’orifice de dégazage (3)
verticalement vers le haut.
Serrer au couple les vis de fixation du boîtier
d’eau (25 N.m).
II - ÉTAPE FINALE
Effectuer le remplissage du circuit de refroidisse-
ment (voir 1 9 A , Refroidissement, Circuit de
refroidissement : Vidange - Remplissage, page
19A-12) .
Reposer le protecteur sous moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Purger le circuit de refroidissement (voir 19A, Re-
froidissement, Circuit de refroidissement : Pur-
ge, page 19A-15) .
19A-46
REFROIDISSEMENT
Thermostat : Dépose - Repose 19A
P9X, et 715
Couples de serragem
IMPORTANT
Les circuits étant conçus pour être sous pression,
prendre garde aux températures élevées (risque de
brûlures graves).
Ne pas retirer la soupape du vase d’expansion lors-
que le moteur est chaud. Lors d’intervention sous le
capot, prendre garde à la mise en fonctionnement
inopinée du (ou des) ventilateur(s) du radiateur. 117172
Ne pas ouvrir la ou les vis de purge, moteur tour- Déposer le collier (1) de la Durit de refroidissement
nant. à l’aide de l’outil (Mot. 1448).
ATTENTION
Lors d’une intervention nécessitant une vidange
totale du circuit, rincer impérativement le circuit à
l’eau claire, souffler le circuit à l’air comprimé pour
éliminer l’eau, remplir et purger le circuit puis mesu-
rer la protection effective.
Les critères à respecter sont :
- Protection jusqu’à -25˚C ± 2 pour les pays froids
et tempérés,
- Protection jusqu’à -40˚C ± 2 pour les pays grand
froid.
DÉPOSE
Débrancher la batterie (voir 80A, Batterie, - les vis de fixation du boîtier d’eau,
Batterie : Dépose - Repose).
- le boîtier d’eau.
Déposer le protecteur sous moteur.
Vidanger le circuit de refroidissement (voir 19A, Re- II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
froidissement, Circuit de refroidissement : Vi-
dange - Remplissage, page 19A-12) . Déposer le thermostat.
19A-47
REFROIDISSEMENT
Thermostat : Dépose - Repose 19A
P9X, et 715
REPOSE
117179
Reposer le thermostat.
II - ÉTAPE FINALE
Reposer :
- le boîtier d’eau,
19A-48
REFROIDISSEMENT
Groupe motoventilateur de refroidissement moteur : Dépose - Repose 19A
P9X, et 701
DÉPOSE REPOSE
19A-49
REFROIDISSEMENT
Groupe motoventilateur de refroidissement moteur : Dépose - Repose 19A
P9X, et 715
DÉPOSE
117002
Déposer :
- les vis du cache turbocompresseur (3) ,
- l’écrou du cache turbocompresseur (4) ,
- le cache turbocompresseur,
117000 - la batterie (voir 80A, Batterie, Batterie : Dépose -
Déclipper le protecteur (1) des écrous du cache mo- Repose),
teur à l’aide d’un tournevis plat. - le bac à batterie (voir 80A, Batterie, Bac à
batterie : Dépose - Repose).
117001
Déposer :
- les écrous (2) du cache moteur,
- le cache moteur.
19A-50
REFROIDISSEMENT
Groupe motoventilateur de refroidissement moteur : Dépose - Repose 19A
P9X, et 715
- la Durit d’admission d’air (7) .
117032
116661
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Déposer :
- le calculateur d’injection diesel (voir 13B, Injection
diesel, Calculateur d'injection diesel : Dépose -
Repose, page 13B-22) ,
- l’écrou (5) du faisceau moteur sur le support du cal-
culateur d’injection diesel.
Dégrafer le faisceau moteur sur le support du calcu-
lateur d’injection diesel en (6) .
Déposer le support du calculateur d’injection diesel.
117182
ATTENTION
Ne pas abîmer les ailettes de la valise de refroi-
dissement (radiateur, condenseur...) lors de la
manipulation.
19A-51
REFROIDISSEMENT
Groupe motoventilateur de refroidissement moteur : Dépose - Repose 19A
P9X, et 715
REPOSE
ATTENTION
Ne pas abîmer les ailettes de la valise de refroi-
dissement (radiateur, condenseur...) lors de la
manipulation.
II - ÉTAPE FINALE
Reposer :
Reposer :
- le cache turbocompresseur,
- le cache moteur,
19A-52
REFROIDISSEMENT
Boîtier thermoplongeurs : Dépose - Repose 19A
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Outillage spécialisé indispensable
IMPORTANT
Les circuits étant conçus pour être sous pression,
prendre garde aux températures élevées (risque de
brûlures graves).
Ne pas retirer la soupape du vase d’expansion lors-
que le moteur est chaud.Lors d’intervention sous le 22713
capot, prendre garde à la mise en fonctionnement Déposer les colliers des Durits de refroidissement
inopinée du (ou des) ventilateur(s) du radiateur. du boîtier thermoplongeurs à l’aide de l’outil (Mot.
1202-01) ou (Mot. 1202-02) ou (Mot. 1448).
Ne pas ouvrir la ou les vis de purge, moteur tour-
nant. Débrancher :
- les Durits de refroidissement du boîtier thermo-
DÉPOSE plongeurs,
- les connecteurs (1) des thermoplongeurs.
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE Déposer :
Débrancher la batterie (voir 80A, Batterie, - la vis de fixation (2) du support du boîtier thermo-
Batterie : Dépose - Repose). plongeurs,
Déposer le protecteur moteur. - l’ensemble « support-boîtier thermoplongeurs » .
Mettre en place des pinces Durits (Ms. 583) sur les
Durits de refroidissement du boîtier thermoplon-
geurs. REPOSE
Dégrafer le faisceau sur le support du boîtier ther-
moplongeurs. I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Reposer :
- l’ensemble « support-boîtier thermoplongeurs » ,
- la vis de fixation du support du boîtier thermoplon-
geurs.
Brancher :
- les Durits de refroidissement du boîtier thermo-
plongeurs,
- les connecteurs des thermoplongeurs.
Reposer les colliers des Durits de refroidissement
du boîtier thermoplongeurs à l’aide de l’outil (Mot.
1202-01) ou (Mot. 1202-02) ou (Mot. 1448).
19A-53
REFROIDISSEMENT
Boîtier thermoplongeurs : Dépose - Repose 19A
P9X, et 701
II - ÉTAPE FINALE
Agrafer le faisceau sur le support du boîtier thermo-
plongeurs.
Déposer les pinces Durits (Ms. 583) des Durits de
refroidissement du boîtier thermoplongeurs.
Reposer le protecteur moteur.
Effectuer le remplissage du circuit de refroidisse-
ment (voir 1 9 A , Refroidissement, Circuit de
refroidissement : Vidange - Remplissage, page
19A-12) .
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Purger le circuit de refroidissement (voir 19A, Re-
froidissement, Circuit de refroidissement : Pur-
ge, page 19A-15) .
19A-54
REFROIDISSEMENT
Boîtier thermoplongeurs : Dépose - Repose 19A
P9X, et 715
IMPORTANT
Les circuits étant conçus pour être sous pression,
prendre garde aux températures élevées (risque de
brûlures graves).
Ne pas retirer la soupape du vase d’expansion lors-
que le moteur est chaud.
Lors d’intervention sous le capot, prendre garde à
la mise en fonctionnement inopinée du (ou des)
ventilateur(s) du radiateur.
Ne pas ouvrir la ou les vis de purge, moteur tour- 117001
nant. Déposer :
- les écrous (2) du cache moteur,
- le cache moteur.
DÉPOSE
117002
Déposer :
- les vis du cache turbocompresseur (3) ,
- l’écrou du cache turbocompresseur (4) ,
- le cache turbocompresseur,
117000 - le protecteur sous moteur.
Déclipper le protecteur (1) des écrous du cache mo- Mettre en place des pinces Durit (Ms. 583) sur les
teur à l’aide d’un tournevis plat. Durits du boîtier thermoplongeurs.
19A-55
REFROIDISSEMENT
Boîtier thermoplongeurs : Dépose - Repose 19A
P9X, et 715
Dégrafer le faisceau sur le support du boîtier ther- II - ÉTAPE FINALE
moplongeurs.
Agrafer le faisceau sur le support du boîtier thermo-
plongeurs.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE Retirer les pinces Durit (Ms. 583) sur les Durits du
boîtier thermoplongeurs.
Reposer :
- le protecteur sous moteur,
- le cache turbocompresseur,
- l’écrou du cache turbocompresseur,
- les vis du cache turbocompresseur,
- le cache moteur,
- les écrous du cache moteur.
Clipper le protecteur des écrous du cache moteur.
Remplir le circuit de refroidissement (voir 19A, Re-
froidissement, Circuit de refroidissement : Vi-
dange - Remplissage, page 19A-12) .
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Purger le circuit de refroidissement (voir 19A, Re-
117225 froidissement, Circuit de refroidissement : Pur-
ge, page 19A-15) .
Déposer les colliers des Durits du boîtier thermo-
plongeurs à l’aide de l’outil (Mot. 1448).
Débrancher :
- les Durits du boîtier thermoplongeurs,
- les connecteurs des thermoplongeurs.
Déposer :
- la vis de fixation du support du boîtier thermoplon-
geurs,
- l’ensemble « support-boîtier thermoplongeurs » .
REPOSE
19A-56
REFROIDISSEMENT
Vase d'expansion : Dépose - Repose 19A
P9X, et 701
IMPORTANT
Les circuits étant conçus pour être sous pression,
prendre garde aux températures élevées (risque de
brûlures graves).
116666
Ne pas retirer la soupape du vase d’expansion lors-
que le moteur est chaud. Lors d’intervention sous le Dégrafer le connecteur (1) du vase d’expansion.
capot, prendre garde à la mise en fonctionnement Déposer :
inopinée du (ou des) ventilateur(s) du radiateur.
- les écrous de fixation (2) du support du protecteur
Ne pas ouvrir la ou les vis de purge, moteur tour- de batterie,
nant.
- le support du protecteur de batterie.
Mettre en place un Pince Durit (Ms. 583) sur la Durit
DÉPOSE de refroidissement sous le vase d’expansion.
19A-57
REFROIDISSEMENT
Vase d'expansion : Dépose - Repose 19A
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE - le collier (4) de la Durit de dégazage à l’aide de
l’outil (Mot. 1202-01) ou (Mot. 1202-02) ou (Mot.
1448).
II - ÉTAPE FINALE
Déposer le pince Durit.
Reposer :
- le support du protecteur de batterie,
- les écrous de fixation du support du protecteur de
batterie.
Agrafer le connecteur sous le vase d’expansion.
Reposer l’agrafe du tuyau de réaspiration des va-
peurs d’huile sur le vase d’expansion.
Agrafer le tuyau de réaspiration des vapeurs d’huile
sur le vase d’expansion.
Reposer le boîtier fusibles-relais sur le bac à batte-
rie.
Déposer :
- le vase d’expansion.
REPOSE
Reposer :
- le vase d’expansion,
Reposer :
- le collier (3) de la Durit inférieure du vase d’expan-
sion à l’aide de l’outil (Mot. 1202-01) o u (Mot.
1202-02) ou (Mot. 1448) ,
19A-58
REFROIDISSEMENT
Vase d'expansion : Dépose - Repose 19A
P9X, et 715
IMPORTANT
Les circuits étant conçus pour être sous pression,
prendre garde aux températures élevées (risque de
brûlures graves).
Ne pas retirer la soupape du vase d’expansion lors- 117170
que le moteur est chaud. Lors d’intervention sous le
capot, prendre garde à la mise en fonctionnement Débrancher :
inopinée du (ou des) ventilateur(s) du radiateur. - le connecteur sur le bocal de frein,
Ne pas ouvrir la ou les vis de purge, moteur tour-
- le connecteur sur le vase d’expansion.
nant.
Déposer :
- les écrous de fixation du support du protecteur de
ATTENTION batterie,
Lors d’une intervention nécessitant une vidange - le support du protecteur de batterie.
totale du circuit, rincer impérativement le circuit à
l’eau claire, souffler le circuit à l’air comprimé pour Ecarter le bocal de frein avec son support.
éliminer l’eau, remplir et purger le circuit puis mesu-
rer la protection effective. II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Les critères à respecter sont :
- protection jusqu’à - 25 ˚C ± 2 pour les pays froids
et tempérés,
- protection jusqu’à - 40 ˚C ± 2 pour les pays grands
froids.
DÉPOSE
19A-59
REFROIDISSEMENT
Vase d'expansion : Dépose - Repose 19A
P9X, et 715
Déposer : Purger le circuit de refroidissement (voir 19A, Re-
froidissement, Circuit de refroidissement : Pur-
- le collier de la Durit inférieure de vase d’expansion
ge, page 19A-15) .
à l’aide de l’outil (Mot. 1448) ,
REPOSE
Reposer :
- le collier de la Durit inférieure de vase d’expansion
à l’aide de l’outil (Mot. 1448) ,
II - ÉTAPE FINALE
Reposer :
Brancher :
19A-60
REFROIDISSEMENT
Sonde de température d'eau : Dépose - Repose 19A
P9X, et 701
Déposer
Outillage spécialisé indispensable
- le protecteur moteur,
Mot. 1202-01 Pince collier pour col-
lier élastique (grand
- le protecteur sous moteur.
modèle).
Mot. 1202-02 Pince collier pour col- Débrancher la batterie (voir 80A, Batterie,
Batterie : Dépose - Repose).
lier élastique (petit
modèle).
Vidanger le circuit de refroidissement par la Durit in-
Mot. 1448 Pince à distance pour férieure du radiateur à l’aide de l’outil (Mot. 1202-01)
colliers élastiques. ou (Mot. 1202-02) ou (Mot. 1448) (voir 19A, Refroi-
dissement, Circuit de refroidissement : Vidange
- Remplissage, page 19A-12) .
Couples de serragem
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
sonde de température 23 N.m
d’eau
IMPORTANT
Les circuits étant conçus pour être sous pression,
prendre garde aux températures élevées (risque de
brûlures graves).
Ne pas retirer la soupape du vase d’expansion lors-
que le moteur est chaud. Lors d’intervention sous le
capot, prendre garde à la mise en fonctionnement
inopinée du (ou des) ventilateur(s) du radiateur.
Ne pas ouvrir la ou les vis de purge, moteur tour-
nant.
ATTENTION
Lors d’une intervention nécessitant une vidange
totale du circuit, rincer impérativement le circuit à
116671
l’eau claire, souffler le circuit à l’air comprimé pour
éliminer l’eau, remplir et purger le circuit puis mesu-
Débrancher le connecteur (1) de la sonde de tempé-
rer la protection effective.
rature d’eau.
Les critères à respecter sont :
Déposer la sonde de température d’eau.
- Protection jusqu’à -25˚C ± 2 pour les pays froids
et tempérés,
- Protection jusqu’à -40˚C ± 2 pour les pays grands REPOSE
froids.
19A-61
REFROIDISSEMENT
Sonde de température d'eau : Dépose - Repose 19A
P9X, et 701
II - ÉTAPE FINALE
Effectuer le remplissage du circuit de refroidisse-
ment (voir 1 9 A , Refroidissement, Circuit de
refroidissement : Vidange - Remplissage, page
19A-12) .
Reposer
- le protecteur sous moteur,
- le protecteur moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Purger le circuit de refroidissement (voir 19A, Re-
froidissement, Circuit de refroidissement : Pur-
ge, page 19A-15) .
19A-62
ECHAPPEMENT
Echappement : Pièces et ingrédients pour la réparation 19B
F4R ou G9T ou P9X ou V4Y, et 701
G9T
F4R
22294
22295
(3) Catalyseur
(1) Pot de détente (4) Silencieux
(2) Silencieux
19B-1
ECHAPPEMENT
Echappement : Pièces et ingrédients pour la réparation 19B
F4R ou G9T ou P9X ou V4Y, et 701
22292 22293
19B-2
ECHAPPEMENT
Echappement : Précautions pour la réparation 19B
B73, et F4R, et 766 ou 767 – B73, et V4Y, et 711 – B73, et G9T, et 600 ou 702 ou 703 – B73, et P9X, et 701
Matériel indispensable
ATTENTION
Remplacer impérativement tout écran thermique
détériorer.
L’étanchéité, entre le plan de joint du collecteur
d’échappement jusqu’au catalyseur compris, doit
être parfaite.
Remplacer systématiquement, après dépose, tous
les joints d’étanchéité et toutes les vis de fixation de
la ligne d’échappement sur les silentbloc.
Lors de la dépose-repose, le catalyseur ne doit pas
subir de chocs mécaniques sous peine de détério-
ration.
112882
19B-3
ECHAPPEMENT
Précatalyseur : Dépose - Repose 19B
G9T, et 600
- la suspension pendulaire arrière (voir 19D, Sus-
pension moteur, Suspension pendulaire
Couples de serragem arrière : Dépose - Repose, page 19D-35) ,
DÉPOSE
107033
Déposer :
19B-4
ECHAPPEMENT
Précatalyseur : Dépose - Repose 19B
G9T, et 600
premier montage
106669
deuxième montage
114217
19B-5
ECHAPPEMENT
Précatalyseur : Dépose - Repose 19B
G9T, et 600
Désolidariser le flexible de liaison du précatalyseur : II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- soulever le filtre à particules pour extraire le silent-
bloc des deux goujons sertis sur le berceau,
- tirer la ligne d'échappement vers l'arrière du véhi-
cule et la descendre pour extraire le flexible de
liaison des goujons du précatalyseur.
111028
111027
Déposer le deux béquilles (4) de maintien du préca-
talyseur.
Déplier les trois lames de ressort (5) de maintien du
collier de liaison (6) entre le turbocompresseur et le
précatalyseur.
19B-6
ECHAPPEMENT
Précatalyseur : Dépose - Repose 19B
G9T, et 600
Déposer : Serrer le collier de liaison jusqu’au contact des
deux oreilles.
- le collier de liaison,
Serrer au couple les vis de fixation des béquilles
- le précatalyseur. de maintien du précatalyseur (21 N.m).
Replier les trois lames de ressort de maintien du col-
IMPORTANT lier de liaison entre le turbocompresseur et le préca-
talyseur.
Les catalyseurs contiennent des fibres cérami-
ques; elles sont contenues à l’intérieur d’une
unité close et ne peuvent pas se disperser. Il est III - ÉTAPE FINALE
interdit de percer ou découper des catalyseurs.
Mettre en place le flexible de liaison avec ses joints
neufs.
REPOSE Reposer :
- les écrous de la bride d’échappement entre le flexi-
I - ÉTAPE DE PRÉPARATION À LA REPOSE ble de liaison et le précatalyseur,
- les écrous de fixation du silentbloc du filtre à parti-
cules.
ATTENTION Serrer aux couples :
ATTENTION
Vérifier le jeu entre le précatalyseur et le tuyau
de retour d’huile du turbocompresseur à l’aide
d’un foret de diamètre 6 mm.
19B-7
ECHAPPEMENT
Précatalyseur : Dépose - Repose 19B
G9T, et 600
Vérifier l’absence de contact sous caisse.
Nota :
Contrôler impérativement l'alignement du tuyaux
de prise de pression aval du filtre à particules
(voir 19B, Echappement, Capteurs de pres-
sion du filtre à particules).
ATTENTION
Vérifier qu'il n'y ait pas de contact entre la ligne
d'échappement et la caisse.
Vérifier la présence de tous les écrans thermi-
ques.
19B-8
ECHAPPEMENT
Précatalyseur : Dépose - Repose 19B
P9X, et 701
Couples de serragem
DÉPOSE
22001
19B-9
ECHAPPEMENT
Précatalyseur : Dépose - Repose 19B
P9X, et 701
Déposer :
- le pot de détente (voir 19B, Echappement, Pot de
détente : Dépose - Repose, page 19B-24) ,
- le catalyseur (voir 1 9 B , Echappement,
Catalyseur : Dépose - Repose, page 19B-16) .
116954 22715
Déposer : Déposer :
- les vis de fixation (6) de la plaque de maintien de - la vis et l’écrou de fixation (9) de la patte (10) de
l’écran thermique, maintien du précatalyseur,
- les agrafes de fixation (7) de la plaque de maintien - la patte (10) de maintien du précatalyseur,
de l’écran thermique,
- la vis de fixation (1 1) du précatalyseur sur la
- les agrafes de fixation (8) de l’écran thermique. béquille.
Dégrafer le câble de commande de la boîte de vites-
ses sur l’écran thermique.
Déposer l’écran thermique.
116971
Déposer :
19B-10
ECHAPPEMENT
Précatalyseur : Dépose - Repose 19B
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE - l’écrou de fixation de la patte de maintien du
précatalyseur sur le collecteur d’échappement
Déposer le précatalyseur.
(21 N.m) ,
- la vis de fixation du précatalyseur sur la
REPOSE béquille de maintien (21 N.m) ,
- l’écrou de fixation du précatalyseur sur la patte
I - ÉTAPE DE PRÉPARATION À LA REPOSE de maintien (21 N.m).
19B-11
ECHAPPEMENT
Précatalyseur avant : Dépose - Repose 19B
V4Y
Couples de serragem
Nota :
Avant d’intervenir sur le précatalyseur avant (voir
19B, Echappement, Echappement : Précautions 116543
pour la réparation, page 19B-3) . Déposer :
- les vis de fixation (1) de l’écran thermique du col-
DÉPOSE lecteur d’échappement avant,
- l’écran thermique du collecteur d’échappement
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE avant.
22701
Déposer la vis de fixation (2) de la bride du précata-
lyseur avant.
19B-12
ECHAPPEMENT
Précatalyseur avant : Dépose - Repose 19B
V4Y
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE REPOSE
ATTENTION
Remplacer impérativement les joints par des
joints neufs.
ATTENTION
Ne pas réutiliser un collier usagé.
Reposer :
- le précatalyseur,
- les vis de fixation (4) de la bride catalyseur-préca-
116542 talyseur.
Déposer les écrous de fixation (3) du précatalyseur Serrer au couple les vis de fixation de la bride ca-
avant. talyseur-précatalyseur (21 N.m).
19B-13
ECHAPPEMENT
Précatalyseur arrière : Dépose - Repose 19B
V4Y
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
Nota :
Avant d’intervenir sur le précatalyseur arrière (voir 22704
19B, Echappement, Echappement : Précautions Déposer les vis de fixation (1) de la bride.
pour la réparation, page 19B-3)
DÉPOSE
19B-14
ECHAPPEMENT
Précatalyseur arrière : Dépose - Repose 19B
V4Y
REPOSE
ATTENTION
Remplacer impérativement les joints par des
joints neufs.
ATTENTION
Ne pas réutiliser un collier usagé.
Reposer :
- le palier de transmission.
Reposer :
19B-15
ECHAPPEMENT
Catalyseur : Dépose - Repose 19B
F4R, et 766 ou 767
Couples de serragem
IMPORTANT
Les catalyseurs contiennent des fibres
céramiques ; elles sont contenues à l’intérieur
d’une unité close et ne peuvent pas se disperser. Il
est interdit de percer ou découper des catalyseurs.
DÉPOSE
19B-16
ECHAPPEMENT
Catalyseur : Dépose - Repose 19B
F4R, et 766 ou 767
- le palier de transmission (3) ,
- les sondes à oxygène amont et aval (voir 17B, In-
jection essence, Sondes à oxygène : Dépose -
Repose, page 17B-10) .
19B-17
ECHAPPEMENT
Catalyseur : Dépose - Repose 19B
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
116487
116484
Déposer :
- les vis (4) de fixation du catalyseur,
- la vis (5) de béquille du catalyseur sur la bride trois
points,
- les écrous (6) de fixation du catalyseur sur le turbo-
compresseur,
- les écrous (7) de fixation du catalyseur sur le pot de
détente,
- le catalyseur.
REPOSE
116485
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
ATTENTION
Remplacer impérativement les joints d'étanchéité
de la bride d'échappement et du turbocompres-
seur.
Reposer le catalyseur.
Serrer dans l’ordre et jusqu’au contact :
- la vis de fixation de la béquille amont (sur le mo-
teur),
- les vis de fixation de la patte supérieure,
- les écrous de fixation du catalyseur sur le turbo-
compresseur,
- la vis de fixation du catalyseur de la béquille amont,
19B-18
ECHAPPEMENT
Catalyseur : Dépose - Repose 19B
F4R, et 766 ou 767
- l’écrou de fixation de la béquille avale sur la boîte
de vitesses,
Nota :
Vérifier l’absence de contact entre le catalyseur
et le tuyau de retour d’huile du turbocompres-
seur.
II - ÉTAPE FINALE
Reposer :
- le palier de transmission,
- l’écran thermique,
19B-19
ECHAPPEMENT
Catalyseur : Dépose - Repose 19B
V4Y
Couples de serragem
Nota : 22704
Avant d’intervenir sur le catalyseur (voir 19B, Déposer les clips de maintien (2) de l’écran thermi-
Echappement, Echappement : Précautions pour que.
la réparation, page 19B-3)
Reculer l’écran thermique.
Placer un vérin d’organes pour maintenir la ligne
DÉPOSE d’échappement de façon à supporter celle-ci.
22704
Déposer :
- les vis de fixation (3) de la bride catalyseur-préca-
talyseur
- le collier de fixation (4) catalyseur-pot de détente,
- le catalyseur.
22702
Déposer les vis de fixation de l’écran thermique en
passant une clé à travers le berceau en (1) .
19B-20
ECHAPPEMENT
Catalyseur : Dépose - Repose 19B
V4Y
REPOSE
ATTENTION
Remplacer impérativement les joints par des
joints neufs.
ATTENTION
Ne pas réutiliser un collier usagé.
19B-21
ECHAPPEMENT
Catalyseur : Dépose - Repose 19B
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
Nota :
Avant d’intervenir sur le catalyseur (voir 19B,
Echappement, Echappement : Précautions pour
la réparation, page 19B-3) .
DÉPOSE
- le catalyseur (3) .
REPOSE
ATTENTION
Remplacer impérativement les joints par des
joints neufs.
116953
Déposer le collier de liaison (1) entre le pot de dé-
tente et le catalyseur et le jeter à la poubelle
ATTENTION
Remplacer impérativement tout écran thermique
détérioré.
ATTENTION
Ne pas réutiliser un collier usagé.
Nota :
Remplacer les goujons de précatalyseur s’ils se
sont desserrés lors de la dépose.
19B-22
ECHAPPEMENT
Catalyseur : Dépose - Repose 19B
P9X, et 701
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Reposer le catalyseur équipé de son joint neuf.
Serrer au couple les écrous de fixation du cataly-
seur sur le précatalyseur (21 N.m).
19B-23
ECHAPPEMENT
Pot de détente : Dépose - Repose 19B
F4R, et 766 ou 767
Couples de serragem
IMPORTANT
Ne pas stationner et faire tourner le moteur dans un
endroit où des substances ou des matériaux com-
bustibles tels que de l'herbe ou des feuilles peuvent
venir en contact avec le système d'échappement
chaud.
116629
Dégrafer :
DÉPOSE
- le support des canalisations des freins arrière sur
la barre acoustique en (1) ,
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- le support de la gaine du frein de stationnement
Mettre le véhicule sur un pont élévateur à deux co-
automatique sur la barre acoustique en (1) .
lonnes (voir 02A, Moyens de levage, Véhicule :
Remorquage et levage). Déposer :
Débrancher la batterie (voir 80A, Batterie, - les vis de fixation (2) de la barre acoustique,
Batterie : Dépose - Repose).
- la barre acoustique.
19B-24
ECHAPPEMENT
Pot de détente : Dépose - Repose 19B
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE REPOSE
ATTENTION
Remplacer impérativement tout écran thermique
détérioré.
Remplacer systématiquement après dépose tous
les joints et les vis de fixation de la ligne d’échap-
pement sur les silentblocs.
ATTENTION
Vérifier qu'il n'y ait pas de contact entre la ligne
d'échappement et la caisse.
Vérifier la présence de tous les écrans thermi-
ques.
116631 ATTENTION
Lors du remplacement de la partie intermédiaire
de la ligne d'échappement (tube sur les versions
Diesel, pot de détente sur les versions Essence),
raccourcir la pièce de rechange de 60 mm.
Nota :
Remplacer le collier de liaison entre le pot de
détente et le silencieux par un collier neuf.
Reposer :
- le joint neuf entre la bride du catalyseur et le pot de
détente,
- le pot de détente,
- les vis de fixation du pot de détente sur la bride du
catalyseur,
- le collier neuf de liaison entre le pot de détente et le
silencieux.
116630 Serrer aux couples :
Déposer : - les vis de fixation de la bride du catalyseur (21
N.m) ,
- les écrous de fixation (3) du pot de détente sur la
bride du catalyseur, - la vis du collier de liaison pot de détente - silen-
cieux (25 N.m).
- la vis de fixation (4) du collier entre le pot de déten-
te et le silencieux. II - ÉTAPE FINALE
Ecarter le collier pour désolidariser le pot de détente Reposer :
du silencieux.
- les vis de fixation de la barre acoustique,
Déposer le pot de détente. - la barre acoustique.
19B-25
ECHAPPEMENT
Pot de détente : Dépose - Repose 19B
F4R, et 766 ou 767
Serrer au couple les vis de fixation de la barre
acoustique (62 N.m).
Agrafer :
- la canalisation des freins arrière sur la barre acous-
tique,
- la gaine du frein de stationnement automatique sur
la barre acoustique.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
19B-26
ECHAPPEMENT
Pot de détente : Dépose - Repose 19B
P9X, et 701 ou 715
Couples de serragem
Nota :
Avant d’intervenir sur le pot de détente (voir 19B, 116953
Echappement, Echappement : Précautions pour
la réparation, page 19B-3) . Déposer le collier de liaison (2) entre le pot de dé-
tente et le catalyseur.
Le jeter à la poubelle.
DÉPOSE Déposer le pot de détente (3) .
ATTENTION
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Remplacer impérativement les joints par des
joints neufs.
ATTENTION
Remplacer impérativement tout écran thermique
détérioré.
ATTENTION
Ne pas réutiliser un collier usagé.
- le catalyseur,
- le silencieux.
116955
19B-27
ECHAPPEMENT
Pot de détente : Dépose - Repose 19B
P9X, et 701 ou 715
Serrer au couple le :
- collier de liaison entre le pot de détente et le ca-
talyseur (21 N.m) ,
- collier de liaison entre le pot de détente et le si-
lencieux (21 N.m).
Vérifier :
- l’absence de contact sous caisse,
- l’absence de fuite.
19B-28
ECHAPPEMENT
Pot de détente : Dépose - Repose 19B
V4Y
Couples de serragem
Nota :
Avant d’intervenir sur le pot de détente (voir 19B,
Echappement, Echappement : Précautions pour
la réparation, page 19B-3)
DÉPOSE
REPOSE
ATTENTION
Ne pas réutiliser un collier usagé.
19B-29
ECHAPPEMENT
Silencieux : Dépose - Repose 19B
B73, et F4R, et 766 ou 767 – B73, et V4Y, et 711 – B73, et G9T, et 600 ou 702 ou 703 – B73, et P9X, et 701 ou
715
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
Nota :
Avant d’intervenir sur le silencieux (voir 19B,
Echappement, Echappement : Précautions pour
la réparation, page 19B-3) .
112881
DÉPOSE
Déposer les écrous (2) de fixation du silencieux sur
les supports de silentbloc arrière.
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
Mettre le véhicule sur un pont élévateur à deux co-
lonnes (voir 02A, Moyen de levage, Véhicule : Re-
morquage et levage).
112880
Déposer le collier (1) de liaison entre le silencieux et
la ligne d’échappement.
Le jeter à la poubelle.
19B-30
ECHAPPEMENT
Silencieux : Dépose - Repose 19B
B73, et F4R, et 766 ou 767 – B73, et V4Y, et 711 – B73, et G9T, et 600 ou 702 ou 703 – B73, et P9X, et 701 ou
715
Visser sans serrer les écrous de fixation du silen-
cieux sur les silentblocs.
Nota :
Cette intervention nécessite deux opérateurs.
IMPORTANT
Orienter l'ensemble « vis et écrou de serrage du
manchon » pour éviter tout contact sous caisse.
112883
Déposer :
- les écrous (3) de fixation du silencieux sur les si-
lentblocs avant,
- le silencieux.
Nota :
Cette intervention nécessite deux opérateurs.
REPOSE
112882
I - ÉTAPE DE PRÉPARATION À LA REPOSE Vérifier que les canules d’échappement soient cor-
rectement positionnées et qu’elles ne soient pas en
contact avec le bouclier arrière. Pour cela, vérifier
ATTENTION que les cotes (X) soient identiques de chaque côté.
19B-31
ECHAPPEMENT
Filtre à particules : Désignation des pièces 19B
G9T, et 600
PRÉSENTATION DU SYSTÈME
107038
19B-32
ECHAPPEMENT
Filtre à particules : Désignation des pièces 19B
G9T, et 600
Deuxième montage
113405
19B-33
ECHAPPEMENT
Filtre à particules : Dépose - Repose 19B
G9T, et 600
Matériel indispensable
outil de diagnostic
Couples de serragem
adaptateur 44 N.m
DÉPOSE
19B-34
ECHAPPEMENT
Filtre à particules : Dépose - Repose 19B
G9T, et 600
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Premier montage
106669
Deuxième montage
114217
19B-35
ECHAPPEMENT
Filtre à particules : Dépose - Repose 19B
G9T, et 600
- les deux écrous (2) de la bride d’échappement en-
tre le flexible de liaison et le précatalyseur.
110906
106673
Déposer le tuyau de prise de pression aval (3) de
son adaptateur (4) vissé sur la ligne d’échappement.
Nota :
Lors de la dépose du tuyau de prise de pression,
maintenir impérativement l’adaptateur avec une
contre-clé.
Nota :
Le circuit de prise de pression ne doit jamais être
ouvert sauf au niveau des adaptateurs sur la 114216
ligne d’échappement. Débrancher le connecteur (5) du capteur de pres-
sion de filtre à particules situé dans le compartiment
Dégrafer le tuyau de prise de pression aval de moteur.
l’écran thermique du filtre à particules.
Déposer l’écrou (6) du support de capteur de pres-
Passer le tuyau de prise de pression aval dans le sion de filtre à particules situé dans le compartiment
compartiment moteur tout en le laissant solidaire du moteur.
capteur de pression.
Extraire le capteur de pression de filtre à particules
avec son support.
19B-36
ECHAPPEMENT
Filtre à particules : Dépose - Repose 19B
G9T, et 600
106688 114215
Déposer l’écrou clip (7) . Débrancher le connecteur déporté de la sonde de
température amont.
Dégrafer le connecteur déporté de la sonde de tem-
pérature amont.
106689
Débrancher le connecteur déporté de la sonde de
température aval (8) .
Dégrafer le connecteur déporté de la sonde de tem-
pérature aval.
19B-37
ECHAPPEMENT
Filtre à particules : Dépose - Repose 19B
G9T, et 600
- le tuyau de prise de pression amont au niveau de
son adaptateur sur la ligne d’échappement (voir
19B, Echappement, Capteur de pression de fil-
tre à particules : Dépose - Repose, page 19B-
43) ,
REPOSE
ATTENTION
Remplacer impérativement :
- le joint d’étanchéité entre le flexible et le filtre à
106675 particules,
Dégrafer de la barre acoustique :
- le joint d’étanchéité entre le flexible et le préca-
- les tuyaux de frein, talyseur,
19B-38
ECHAPPEMENT
Filtre à particules : Dépose - Repose 19B
G9T, et 600
Mettre en place le filtre à particules.
ATTENTION
Lors de la mise en place du filtre à particules,
veiller à faire passer le tuyau de prise de pres-
sion aval derrière l’écran thermique.
19B-39
ECHAPPEMENT
Filtre à particules : Dépose - Repose 19B
G9T, et 600
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Premier montage
106672
19B-40
ECHAPPEMENT
Filtre à particules : Dépose - Repose 19B
G9T, et 600
Deuxième montage
114244
19B-41
ECHAPPEMENT
Filtre à particules : Dépose - Repose 19B
G9T, et 600
Agrafer sur la barre stabilisatrice : Vérifier l’absence de contact sous caisse.
- le tuyau de frein, Reposer le protecteur sous moteur.
- le faisceau électrique, Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
- le câble de frein à main.
Avant de démarrer le moteur, effacer à l’aide de
Brancher : l’outil de diagnostic les défauts éventuellement
- le connecteur déporté de la sonde de température mémorisés par le calculateur d’injection.
amont,
Reinitialisation des apprentissages du filtre à
- le connecteur déporté de la sonde de température
particules
aval.
Pour réinitialiser les apprentissages du filtre à parti-
Agrafer :
cules voir : MR 404 Diagnostic, 13B, Injection
- le connecteur déporté de la sonde de température diesel, Diagnostic - interprétation des comman-
amont, des.
ATTENTION
Veiller, après serrage des tuyaux de prise de
pression, à ce que l’ensemble de la ligne de
prise de pression ne présente aucun point bas
(siphon) susceptible d’accumuler de l’eau.
Pour cela :
- vérifier la bonne orientation des parties rigides
des tuyaux de pression par rapport à l’axe lon-
gitudinal de la ligne d’échappement,
- agir au niveau des agrafes de maintien des
tuyaux de prise de pression sur l’écran thermi-
que (tourner le tuyau dans l’agrafe de manière
à éviter les points bas).
ATTENTION
Remplacer impérativement tout écran thermique
détérioré.
19B-42
ECHAPPEMENT
Capteur de pression de filtre à particules : Dépose - Repose 19B
G9T, et 600
Premier montage
107038
19B-43
ECHAPPEMENT
Capteur de pression de filtre à particules : Dépose - Repose 19B
G9T, et 600
Deuxième montage
114217
DÉPOSE
Déposer le filtre à particules (voir 19B, Echappe-
ment, Filtre à particules : Dépose - Repose, page
19B-34) .
19B-44
ECHAPPEMENT
Capteur de pression de filtre à particules : Dépose - Repose 19B
G9T, et 600
Premier montage
107038
19B-45
ECHAPPEMENT
Capteur de pression de filtre à particules : Dépose - Repose 19B
G9T, et 600
Deuxième montage
113405
Déposer le tuyau de prise de pression amont (1) de
son adaptateur intermédiaire (2) vissé sur la ligne
d’échappement.
ATTENTION
Lors de la dépose du tuyau de prise de pression
(1) , maintenir impérativement l’adaptateur (2)
avec une contre-clé.
ATTENTION
Le circuit de prise de pression ne doit jamais être
ouvert sauf au niveau des adaptateurs sur la
ligne d’échappement.
19B-46
ECHAPPEMENT
Capteur de pression de filtre à particules : Dépose - Repose 19B
G9T, et 600
Premier montage
107038
19B-47
ECHAPPEMENT
Capteur de pression de filtre à particules : Dépose - Repose 19B
G9T, et 600
Deuxième montage
114217
Déposer le capteur de pression de filtre à particules Enduire les filetages du tuyau de prise de pression
de son support. amont de graisse haute température ANTIGRIP-
PANT CUIVRE ou LUBRIFIANT CUIVRE - ALUMI-
NIUM.
ATTENTION
Ne jamais séparer les tuyaux de prise de pres-
sion (3) du capteur de pression de filtre à particu- ATTENTION
les (4) . Remplacer l’ensemble « capteur - tuyaux Veiller à ce que la graisse ne déborde pas du
- embouts » , si nécessaire, livré assemblé par le filetage.
Magasin Pièces de Rechange (voir Consignes
de sécurité).
REPOSE
ATTENTION
Remplacer systématiquement tout adaptateur (2)
intermédiaire sur la ligne d’échappement
déposé.
19B-48
ECHAPPEMENT
Capteur de pression de filtre à particules : Dépose - Repose 19B
G9T, et 600
Premier montage
106672
19B-49
ECHAPPEMENT
Capteur de pression de filtre à particules : Dépose - Repose 19B
G9T, et 600
Deuxième montage
114244
Mettre en place la partie rigide du tuyau de prise de
pression amont puis l’orienter de manière à être pa-
rallèle + 3˚ à l’axe longitudinal de la ligne d’échappe- ATTENTION
ment. Veiller, après serrage des tuyaux de prise de
pression, à ce que l’ensemble de la ligne de
Reposer le tuyau de prise de pression amont sur
prise de pression ne présente aucun point bas
son raccord vissé sur la ligne d’échappement.
(siphon) susceptible d’accumuler de l’eau.
Serrer au couple le tuyau de prise de pression
Pour cela :
amont sur son raccord vissé sur la ligne
d’échappement (21 N.m). - vérifier la bonne orientation des parties rigides
des tuyaux de pression par rapport à l’axe lon-
Reposer le capteur de pression de filtre à particules
gitudinal de la ligne d’échappement,
de son support.
- agir au niveau des agrafes de maintien des
Reposer le filtre à particules (voir 19B, Echappe-
tuyaux de prise de pression sur l’écran thermi-
ment, Filtre à particules : Dépose - Repose, page
que (tourner le tuyau dans l’agrafe de manière
19B-34) .
à éviter les points bas).
19B-50
ECHAPPEMENT
Capteurs de température de filtre à particules : Dépose - Repose 19B
G9T, et 600
Deuxieme montage
Couples de serragem
adaptateur 44 N.m
Premier montage
114218
DEPOSE DU CAPTEUR DE
TEMPÉRATURE DE FILTRE A
PARTICULES AMONT
Mettre le véhicule sur un pont élévateur à deux co-
106671 lonnes (voir 02A,Moyen de levage, Véhicule : Re-
morquage et levage.
Débrancher la batterie (voir 80A, Batterie,
Batterie : Dépose - Repose.
Déposer le filtre à particules (voir 19B, Echappe-
ment, Filtre à particules : Dépose - Repose, page
19B-34) .
19B-51
ECHAPPEMENT
Capteurs de température de filtre à particules : Dépose - Repose 19B
G9T, et 600
En cas de remplacement, serrer au couple l’adapta-
teur (44 N.m).
Enduire le filetage du capteur de température de fil-
tre à particules amont de graisse haute température
ANTIGRIPPANT CUIVRE ou LUBRIFIANT CUI-
VRE - ALUMINIUM.
ATTENTION
Veiller à ce que la graisse ne déborde pas du
filetage.
DEPOSE DU CAPTEUR DE
TEMPERATURE DE FILTRE A
PARTICULES AVAL
113404
Mettre le véhicule sur un pont élévateur à deux co-
Déposer le capteur de température de filtre à parti- lonnes (voir 02A, Moyen de levage, Véhicule : Re-
cules amont (1) de son adapteur (2) vissé sur la li- morquage et levage.
gne d’échappement. Débrancher la batterie (voir 80A, Batterie,
Batterie : Dépose - Repose.
ATTENTION
Lors de la dépose du capteur de température de
filtre à particules amont (1) , maintenir impérati-
vement l’adaptateur (2) avec une contre-clé.
REPOSE
ATTENTION
Remplacer systématiquement tout adaptateur (2)
sur la ligne d’échappement desserré.
19B-52
ECHAPPEMENT
Capteurs de température de filtre à particules : Dépose - Repose 19B
G9T, et 600
106688 106689
Déposer l’écrou clip (3) . Débrancher le connecteur déporté de la sonde de
température de filtre à particules aval (4) .
Dégrafer le connecteur déporté de la sonde de tem-
pérature de filtre à particules aval.
Déposer le capteur de température de filtre à parti-
cules aval (5) de son adaptateur (6) vissé sur la ligne
d’échappement.
ATTENTION
Lors de la dépose du capteur de température de
filtre à particules aval (5) , maintenir impérative-
ment l’adaptateur (6) avec une contre-clé.
REPOSE
ATTENTION
Remplacer systématiquement tout adaptateur (6)
sur la ligne d’échappement désserré.
ATTENTION
Veiller à ce que la graisse ne déborde pas du
filetage.
19B-53
ECHAPPEMENT
Capteurs de température de filtre à particules : Dépose - Repose 19B
G9T, et 600
Reposer le capteur de température de filtre à parti-
cules aval.
Serrer au couple le capteur de température de fil-
tre à particules aval (30 N.m).
Vérifier :
- l’absence de contact avec le faisceau électrique,
- l’état d’usure du faisceau électrique.
Remplacer si nécessaire.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose.
Avant de démarrer le moteur, effacer à l’aide de
l’outil de diagnostic les défauts éventuellement mé-
morisés par le calculateur d’injection.
19B-54
ECHAPPEMENT
Flexible de liaison : Dépose - Repose 19B
G9T, et 600
Premier montage
Couples de serragem
DÉPOSE
Déposer le filtre à particules (voir 19B, Echappe-
ment, Filtre à particules : Dépose - Repose, page
19B-34) .
106669
Deuxième montage
113406
Déposer :
- le flexible de liaison,
19B-55
ECHAPPEMENT
Flexible de liaison : Dépose - Repose 19B
G9T, et 600
- le joint entre le flexible de liaison et le filtre à parti-
cules.
REPOSE
ATTENTION
Remplacer impérativement le joint de bride entre
le flexible de liaison et le précatalyseur ainsi que
le joint de bride entre le flexible de liaison et le fil-
tre à particules.
ATTENTION
Nettoyer impérativement et consciencieusement
les faces d’appui au niveau des brides de liaison
flexible de liaison - précatalyseur et au niveau
des brides de liaison flexible de liaison - filtre à
particules.
Reposer :
- le flexible de liaison,
19B-56
ECHAPPEMENT
Filtre à particules : Nettoyage 19B
G9T, et 600
gués tous les deux pour les hautes températures
Outillage spécialisé indispensable produites entre autre lors d’une régénération forcée
du filtre à particules.
Mot. 1281-01 Coiffe de filtre à huile
Ø 96 mm. Ces deux kits homologués pour la régénération du
filtre à particules sont :
Mot. 1018 Clé de vidange moteur
à carré de 8 mm. - le kit pour filtre à particules à adapter sur les vé-
hicules équipés d’une simple sortie d’échappement
sur le silencieux,
Matériel indispensable
- le kit pour double sortie d'échappement à adap-
kit pour filtre à particules ter sur les véhicules équipés d’une double sortie
d’échappement sur le silencieux.
kit pour double sortie d'échappement
19B-57
ECHAPPEMENT
Filtre à particules : Nettoyage 19B
G9T, et 600
Particularité du kit double sortie d’échappement II - PROCÉDURE DE RÉGÉNÉRATION FORCE DU
FILTRE A PARTICULES A L’AIDE DE L’OUTIL DE
DIAGNOSTIC CLIP
IMPORTANT
Lors de la régénération forcée du filtre à particu-
les, la température au niveau de la ligne d'échap-
pement s'élève fortement.
Utiliser systématiquement un des deux kits
homologués pour les hautes températures lors
d’une régénération forcée, qu’elle soit réalisée en
atelier avec un extracteur des gaz d’échappe-
ment ou à l’extérieur de l’atelier.
Veiller à ce que le kit utilisé ne soit pas en con-
tact avec le bouclier arrière pendant la régénéra-
tion forcée du filtre à particules.
116224
ATTENTION
Nota :
Contrôler le niveau d’huile moteur à la jauge,
Veiller, lors de l’utilisation d’unkit pour double avant de lancer la commande de régénération
sortie d'échappement (1) sur une ligne forcée, pour éviter tout risque d’emballement du
d’échappement simple sortie : moteur.
- à mettre un extracteur de gaz d’échappement Le niveau d’huile moteur doit se situer entre les
sur les orifices (2) et (3) si la régénération for- repères « MINI » et « MAXI » sur la jauge.
cée est réalisé dans l’atelier,
- à orienter les orifices (2) et (3) , si l’intervention Pour la procédure de régénération forcée du filtre à
se déroule à l’extérieur de l’atelier, de manière particules, (voir MR 404 Diagnostic, 13B, Injection
à ne pas envoyer les gaz d’échappement Diesel, Diagnostic - Interprétation des comman-
chauds vers un autre véhicule ou une per- des, Régénération du filtre à particules).
sonne.
Nota :
En cas de nécessité, la régénération forcée peut
être arrêtée par un double appui successif sur le
bouton de démarrage du moteur.
Nota :
Prévoir de fortes odeurs et une fumée importante
pendant la régénération forcée du filtre à particu-
les.
19B-58
ECHAPPEMENT
Filtre à particules : Nettoyage 19B
G9T, et 600
Mettre le véhicule sur un pont élévateur à deux co- Essuyer le carter inférieur d’huile de l’écoulement
lonnes (voir 02A, Moyen de levage, Remorquage d’huile vidangée.
et levage).
Reposer le protecteur sous moteur.
Effectuer le remplissage d’huile moteur.
IMPORTANT
Reposer le bouchon de remplissage.
Laisser refroidir le moteur avant de vidanger
l’huile. Attendre 10 min.
Déposer le filtre à huile à l’aide de l’outil (Mot. 1281- Contrôler le niveau d’huile moteur à la jauge.
01) pour le moteur G9T. Faire l’appoint d’huile, si nécessaire.
Enduire d’huile moteur le joint d’étanchéité du filtre
neuf. Nota :
Visser le filtre à huile jusqu’au contact du joint sur le Le niveau d’huile moteur doit se situer entre les
moteur. repères « MINI » et « MAXI » sur la jauge.
Serrer le filtre à huile neuf à la main de 3/4 de tour.
Essuyer les écoulements d’huile.
Déposer :
- le bouchon de remplissage d’huile moteur,
- protecteur sous moteur,
- le bouchon de vidange du carter inférieur d’huile à
l’aide de l’outil (Mot. 1018) ou d’un embout de vi-
dange carré mâle de 8 mm.
Laisser écouler complétement l’huile moteur dans
un bac à vidange.
Joint cuivre
113764
Placer la fente du joint de vidange du côté du bou-
chon de vidange pour les joints en cuivre.
Serrer au couple le bouchon de vidange moteur
(20 N.m).
19B-59
RÉSERVOIR
Réservoir à carburant : Schéma fonctionnel 19C
F4R ou V4Y
18572
19C-1
RÉSERVOIR
Réservoir à carburant : Schéma fonctionnel 19C
F4R ou V4Y
19C-2
RÉSERVOIR
Réservoir à carburant : Schéma fonctionnel 19C
F4R ou V4Y
13036-1
Nota :
Il est impératif, réservoir plein, qu’un volume d’air
demeure dans le réservoir pour permettre au car-
burant de se dilater sans faire augmenter la pres-
sion dans le réservoir.
19C-3
RÉSERVOIR
Réservoir à carburant : Dépose - Repose 19C
Matériel indispensable
support d'organes
Couples de serragem
21460
IMPORTANT Débrancher :
Lors de cette opération, il est impératif de : - le connecteur électrique (1) de frein de parking,
- ne pas fumer et ne pas approcher d’objet incan- - le connecteur électrique (2) de la jauge à carbu-
rant,
descent près de l’aire de travail,
- les raccords rapides (3) de carburant.
- faire attention aux projections de carburant en
débranchant le raccord,
- protéger les zones sensibles à l’écoulement de Nota :
carburant. Prévoir l’écoulement du carburant se trouvant
dans les canalisations d’alimentation et de retour
en carburant.
DÉPOSE
Mettre en place les bouchons de protection sur les
raccords avec le kit de bouchons approprié (voir
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE 13B, Injection diesel, Injection diesel : Précau-
tions pour la réparation, page 13B-1) .
Mettre le véhicule sur un pont élévateur à deux co- Vidanger le réservoir à carburant (voir 19C, Réser-
lonnes (voir 02A, Moyens de levage, Véhicule : voir, Réservoir à carburant : Vidange, page 19C-
Remorquage et levage). 10) .
Déposer la roue arrière droite (voir 35A, Roues et
Déposer les caches du moteur.
pneumatiques, Roue : Dépose - Repose).
Débrancher la batterie (voir 80A, Batterie,
Batterie : Dépose - Repose).
Déposer :
19C-4
RÉSERVOIR
Réservoir à carburant : Dépose - Repose 19C
21746 116960
Déclipper les tuyau de carburant (10) du réservoir à
carburant.
116957
Dégrafer :
116958
- les tuyaux de freins en (4) , Déposer :
- le câble de frein de parking en (5) . - les agrafes de fixation (8) de l’écran thermique,
- les vis de fixation (9) de l’écran thermique,
Déposer :
- l’écran thermique.
- les vis de fixation (6) et (7) de la barre acoustique
sur la caisse,
- la barre acoustique,
19C-5
RÉSERVOIR
Réservoir à carburant : Dépose - Repose 19C
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
18580
Débrancher le raccord rapide du tuyau anti-refoule- 21748
ment (11) . Mettre en place le support d'organes.
Déposer le collier (12) du tuyau de remplissage. Déposer :
Débrancher le tuyau de la goulotte de remplissage. - les vis de fixation (13) du réservoir à carburant,
- le réservoir à carburant.
Nota :
Cette intervention nécessite deux opérateurs.
REPOSE
Nota :
Remplacer systématiquement le collier du tuyau
de remplissage par un collier neuf.
Nota :
Cette intervention nécessite deux opérateurs.
19C-6
RÉSERVOIR
Réservoir à carburant : Dépose - Repose 19C
Serrer au couple les vis de fixation du réservoir à
carburant (21 N.m).
19C-7
RÉSERVOIR
Goulotte de remplissage : Dépose - Repose 19C
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
IMPORTANT
21741
Déposer :
- les vis de fixation (4) de la goulotte de remplissage,
- la goulotte de remplissage.
19C-8
RÉSERVOIR
Goulotte de remplissage : Dépose - Repose 19C
REPOSE
Nota :
Remplacer systématiquement le collier du tuyau
de remplissage par un collier neuf.
19C-9
RÉSERVOIR
Réservoir à carburant : Vidange 19C
F4R ou V4Y
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
Matériel indispensable
IMPORTANT
I - VIDANGE
II - REMONTAGE
Reposer :
- l’ensemble « pompe-jauge-filtre » (voir 19C, Ré-
servoir, Pompe - jauge - filtre : Dépose - Repo-
se, page 19C-18) ,
- l’assise de banquette arrière (voir MR 403 Carros-
serie, 76A, Armatures et glissières de sièges ar-
rière, Assise de banquette arrière : Dépose -
Repose).
19C-10
RÉSERVOIR
Réservoir à carburant : Vidange 19C
G9T ou M9R ou P9X
II - ÉTAPE DE VIDANGE DU RÉSERVOIR À
CARBURANT
Matériel indispensable
IMPORTANT
VIDANGE
REPOSE
ÉTAPE FINALE
19C-11
RÉSERVOIR
Réservoir à carburant : Vidange 19C
G9T ou M9R ou P9X
- l’assise de la banquette arrière (voir MR 403 Car-
rosserie, 76A, Armatures et glissières de siè-
ges arrière, Assise de banquette arrière :
Dépose - Repose).
Brancher la batterie (voir Batterie, Batterie : Dépo-
se - Repose)
19C-12
RÉSERVOIR
Jauge : Dépose - Repose 19C
G9T ou M9R ou P9X
IMPORTANT
DÉPOSE 21460
Débrancher :
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- le connecteur électrique (1) de frein de parking,
Débrancher la batterie (voir 80A, Batterie,
Batterie : Dépose - Repose). - le connecteur électrique (2) de la jauge à carbu-
rant,
Déposer :
- les raccords rapides (3) de carburant.
- l’assise de banquette arrière (voir MR 403 carros-
serie, 76A, Armatures et glissières de sièges ar-
rière, Assise de banquette arrière : Dépose - Nota :
Repose), Prévoir l’écoulement du carburant se trouvant
- l’obturateur plastique d’accès à la jauge. dans les canalisations d’alimentation et de retour
en carburant.
19C-13
RÉSERVOIR
Jauge : Dépose - Repose 19C
G9T ou M9R ou P9X
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
104547
102470
Déposer l’écrou de fixation de la jauge à carburant à
l’aide de l’outil (Mot. 1397) (1) . Reposer :
Déposer la jauge à carburant en prenant garde au - la jauge à carburant en alignant le repère (4) de la
flotteur. jauge avec le repère (7) du réservoir à carburant,
REPOSE
III - ÉTAPE FINALE
Reposer :
19C-14
RÉSERVOIR
Pompe - jauge : Dépose - Repose 19C
G9T
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Outillage spécialisé indispensable
IMPORTANT
DÉPOSE
104545
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE Déposer l’obturateur (1) de la trappe de visite.
Débrancher la batterie (voir 80A, Batterie,
Batterie : Dépose - Repose).
Déposer :
- l’assise de banquette arrière (voir MR 403, 76A,
Armatures et glissières de siège arrière, Assise
de banquette arrière : Dépose - Repose),
- le dossier de banquette arrière (voir MR 403, 76A,
Armature et glissières de siège arrière, Dossier
de banquette arrière : Dépose-Repose),
- la réhausse d’assise de siège arrière.
19C-15
RÉSERVOIR
Pompe - jauge : Dépose - Repose 19C
G9T
18577 104547
Débrancher : Déposer l’écrou de fixation de la jauge à l’aide de
l’outil (Mot. 1397) (5) .
- le connecteur (2) de la jauge à carburant,
Déposer la jauge en prenant garde au flotteur.
- le raccord rapide (3) d’alimentation en carburant,
- le raccord rapide (4) de retour de carburant.
ATTENTION
Pour éviter toute déformation du réservoir, remet-
Nota : tre l’écrou de la jauge en place dès que la jauge
Prévoir l’écoulement du carburant. est déposée.
ATTENTION
Ne retirer les bouchons de propreté qu’au der-
nier moment pour chacun des organes.
De même, ne sortir les organes de leur embal-
lage qu'au moment de les reposer sur le véhi-
cule.
19C-16
RÉSERVOIR
Pompe - jauge : Dépose - Repose 19C
G9T
Jeter les bouchons de propreté, ne pas les réutiliser.
102470
Reposer :
- le joint d’étanchéité neuf,
- la jauge en alignant le repère (6) de la jauge avec
le repère (7) du réservoir.
Positionner l’écrou (9) de la jauge.
Serrer l’écrou (9) jusqu’à ce que le repère (8) de
l’écrou soit aligné avec le repère (7) du réservoir et
avec le repère (6) de la jauge à l’aide de l’outil (Mot.
1397).
Brancher :
- le connecteur de la jauge à carburant,
- le raccord rapide d’alimentation en carburant,
- le raccord rapide de retour de carburant.
Reposer l’obturateur de la trappe de visite.
19C-17
RÉSERVOIR
Pompe - jauge - filtre : Dépose - Repose 19C
F4R ou V4Y
IMPORTANT
23048
ATTENTION
Débrancher :
Couper impérativement le contact lors de cette opé-
ration. - le connecteur (1) de l’ensemble « pompe-jauge-
filtre » ,
Débrancher la batterie (voir 80A, Batterie, Déposer à l’aide de l’outil (Mot. 1397) l’écrou de
Batterie : Dépose - Repose). fixation de l’ensemble « pompe-jauge-filtre » .
ATTENTION
Pour éviter toute déformation du réservoir, remet-
tre l’écrou de l’ensemble « pompe - jauge -
filtre » dès que l’ensemble est déposé.
REPOSE
ATTENTION
Remplacer impérativement le joint d'étanchéité.
19C-18
RÉSERVOIR
Pompe - jauge - filtre : Dépose - Repose 19C
F4R ou V4Y
Reposer l’ensemble « pompe-jauge-filtre » .
Nota :
Prendre garde à ne pas détériorer le flotteur pen-
dant l’opération.
II - ÉTAPE FINALE
Brancher :
- le connecteur de l’ensemble « pompe-jauge-filtre »
,
- le raccord d’alimentation en carburant.
Reposer :
- l’obturateur plastique d’accès à l’ensemble
« pompe-jauge-filtre » ,
- l’assise de banquette arrière (voir MR 403 Carros-
serie, 76A, Armatures et glissières de sièges ar-
rière, Assise de banquette arrière : Dépose -
Repose).
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
19C-19
SUSPENSION MOTEUR
Suspension pendulaire : Pièces et ingrédients pour la réparation 19D
F4R ou G9T ou P9X ou V4Y
F4R
21846
19D-1
SUSPENSION MOTEUR
Suspension pendulaire : Pièces et ingrédients pour la réparation 19D
F4R ou G9T ou P9X ou V4Y
G9T
21847
19D-2
SUSPENSION MOTEUR
Suspension pendulaire : Pièces et ingrédients pour la réparation 19D
F4R ou G9T ou P9X ou V4Y
P9X
22454
19D-3
SUSPENSION MOTEUR
Suspension pendulaire : Pièces et ingrédients pour la réparation 19D
F4R ou G9T ou P9X ou V4Y
V4Y
22765
19D-4
SUSPENSION MOTEUR
Suspension pendulaire : Couple de serrage 19D
G9T, et 600 ou 702 ou 703
116708
(6) Vis de la biellette de reprise de couple inférieure sur son support 190
19D-5
SUSPENSION MOTEUR
Suspension pendulaire : Couple de serrage 19D
F4R, et 766
21846
(9) Vis de fixation de suspension pendulaire gauche sur boîte de vitesses 105
19D-6
SUSPENSION MOTEUR
Suspension pendulaire : Couple de serrage 19D
F4R, et 767
116714
19D-7
SUSPENSION MOTEUR
Suspension pendulaire : Couple de serrage 19D
P9X, et 701
22454
19D-8
SUSPENSION MOTEUR
Suspension pendulaire : Couple de serrage 19D
V4Y
22765
(A) 21
(B) 44
(C) 62
(D) 105
(E) 44
(F) 110
(G) 190
(H) 105
(I) 62
19D-9
SUSPENSION MOTEUR
Suspension pendulaire droite : Dépose - Repose 19D
G9T, et 600 ou 702 ou 703
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Outillage spécialisé indispensable
DÉPOSE
116692
Déclipper l’électrovanne (4) de régulation de pres-
sion de suralimentation.
Déposer :
- les vis (5) de la biellette de reprise de couple supé-
rieure,
- les vis (6) du support pendulaire droit sur le moteur,
- l’écrou (7) du support pendulaire sur le tampon
élastique,
- le support pendulaire droit,
116785
- la biellette de reprise de couple supérieure,
Repérer la position du tampon élastique droit par
- les vis (8) du tampon élastique droit sur la caisse,
rapport à la carrosserie.
- le tampon élastique droit.
Mettre en place l’outil (Mot. 1453) sur l’anneau de
levage (1) moteur côté distribution.
Immobiliser l’outil à l’aide de la sangle (2) passée au
travers du véhicule.
Visser l’écrou (3) de l’outil jusqu’a soulever le mo-
teur.
19D-10
SUSPENSION MOTEUR
Suspension pendulaire droite : Dépose - Repose 19D
G9T, et 600 ou 702 ou 703
REPOSE
II - ÉTAPE FINALE
Déposer l’outil (Mot. 1453).
Clipper l’électrovanne de régulation de pression de
suralimentation.
Reposer :
- le protecteur sous moteur,
- le cache moteur.
19D-11
SUSPENSION MOTEUR
Suspension pendulaire droite : Dépose - Repose 19D
F4R, et 766 ou 767
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Outillage spécialisé indispensable
Couples de serragem
- la suspension pendulaire,
- les vis (5) de fixation de l’élément élastique sur la
caisse,
- l’élément élastique.
REPOSE
116633
Reposer :
- la suspension pendulaire,
- la vis de fixation de la suspension pendulaire sur
l’élément élastique,
19D-12
SUSPENSION MOTEUR
Suspension pendulaire droite : Dépose - Repose 19D
F4R, et 766 ou 767
- la vis de fixation de la biellette supérieure sur la
caisse,
- les vis de fixation de la suspension pendulaire sur
le moteur.
Mettre en place la tresse de masse.
Reposer la vis de fixation de la tresse de masse sur
la suspension pendulaire.
Serrer aux couples :
- les vis de fixation de l’élément élastique sur la
caisse (21 N.m) ,
- la vis de fixation de la suspension pendulaire
sur l’élément élastique (44 N.m) ,
- la vis de fixation de la biellette supérieure sur la
caisse (105 N.m) ,
- les vis de fixation de la suspension pendulaire
sur le moteur (62 N.m).
II - ÉTAPE FINALE
Déposer l’outil (Mot. 1367-02).
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
19D-13
SUSPENSION MOTEUR
Suspension pendulaire droite : Dépose - Repose 19D
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Outillage spécialisé indispensable
Couples de serragem
116969
Mettre en place l’outil (Mot. 1672).
116966
Déposer :
- les vis de fixation (5) du tampon hydro-élastique (6)
sur la caisse,
19D-14
SUSPENSION MOTEUR
Suspension pendulaire droite : Dépose - Repose 19D
P9X, et 701
- le tampon hydro-élastique (6) .
REPOSE
II - ÉTAPE FINALE
Déposer l’outil (Mot. 1672).
Reposer :
- le protecteur sous moteur,
- le cache moteur.
19D-15
SUSPENSION MOTEUR
Suspension pendulaire droite : Dépose - Repose 19D
V4Y
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Outillage spécialisé indispensable
DÉPOSE
116692
Déposer :
19D-16
SUSPENSION MOTEUR
Suspension pendulaire droite : Dépose - Repose 19D
V4Y
Serrer au couple les fixations du support pendulaire
(voir 1 9 D , Suspension moteur, Suspension
pendulaire : Couple de serrage, page 19D-5) .
IV - ÉTAPE FINALE
Retirer l’outil (Mot. 1453).
Reposer le protecteur moteur.
19D-17
SUSPENSION MOTEUR
Suspension pendulaire droite : Dépose - Repose 19D
P9X, et 715
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Outillage spécialisé indispensable
Couples de serragem
117165
DÉPOSE
Déposer :
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE - la vis de la tresse de masse sur la coiffe support
moteur,
Mettre le véhicule sur un pont élévateur à deux co-
lonnes (voir 02A, Moyen de levage, Véhicule : Re- - l’écrou de fixation (1) de la coiffe support moteur,
morquage et levage).
- les vis de fixation (2) de la biellette supérieure de
Débrancher la batterie (voir 80A, Batterie, reprise de couple,
Batterie : Dépose - Repose).
- les vis de fixation (3) de la coiffe support moteur.
Déposer le protecteur sous moteur.
Déposer la coiffe support moteur.
116969
Mettre en place l’outil (Mot. 1672).
19D-18
SUSPENSION MOTEUR
Suspension pendulaire droite : Dépose - Repose 19D
P9X, et 715
- l’écrou de fixation de la coiffe support moteur
(44 N.m).
II - ÉTAPE FINALE
Retirer l’outil (Mot. 1672).
Reposer le protecteur sous moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
116966
Déposer :
REPOSE
- le tampon hydro-élastique,
- les vis de fixation du tampon hydro-élastique.
19D-19
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
G9T, et 600 ou 702
Couples de serragem
19D-20
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
G9T, et 600 ou 702
117089
Mettre en place l’outil (Mot. 1453) sur l’anneau de
levage (5) moteur côté face d’accouplement.
Immobiliser l’outil à l’aide de la sangle (6) passé au
travers du véhicule.
115631
Visser l’écrou (7) de l’outil jusqu’à soulever le mo-
Déposer : teur.
- les écrous (3) du calculateur d’injection,
- l’écrou (4) de la bride du faisceau.
Débrancher les connecteurs du calculateur d’injec-
tion.
Déposer :
- le calculateur d’injection,
- le support du calculateur d’injection,
- le boîtier de filtre à air (voir 12A, Mélange carburé,
Boîtier de filtre à air : Dépose - Repose, page
12A-15) .
22251
Déclipper les commandes de boîte de vitesses.
Dégrafer :
- les commandes de boîte de vitesses,
- le tuyau (8) de la commande hydraulique d’em-
brayage.
19D-21
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
G9T, et 600 ou 702
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
115593
22260 Déposer :
Repérer la position du tampon élastique gauche.
- les vis (12) de la suspension pendulaire gauche sur
Déposer : la boîte de vitesses,
- l’écrou (9) du tampon élastique gauche, - le support pendulaire gauche.
- les vis (10) du tampon élastique gauche.
Baisser l’ensemble moteur - boîte de vitesses à REPOSE
l’aide de l’écrou de l’outil (Mot. 1453).
Frapper à l’aide d’un jet en bronze sur la tête de vis I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
du support si nécessaire.
Reposer :
Déposer : - le support pendulaire gauche,
- le tampon élastique gauche, - le tampon élastique gauche (suivant le repérage
- la vis (11) de la suspension pendulaire gauche sur fait à la dépose).
la boîte de vitesses.
Visser sans serrer les vis et l’écrou de la suspension
pendulaire gauche.
Serrer dans l’ordre et aux couples (voir 19D, Sus-
pension moteur, Suspension pendulaire : Cou-
ple de serrage, page 19D-5)
- les vis de la suspension pendulaire gauche sur la
boîte de vitesses,
- les vis du tampon élastique gauche,
- l’écrou du tampon élastique gauche.
II - ÉTAPE FINALE
Agrafer :
- les commandes de boîte de vitesses,
- le tuyau de la commande hydraulique d’embraya-
ge.
19D-22
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
G9T, et 600 ou 702
Clipper les commandes de boîte de vitesses.
Reposer :
- le calculateur d’injection.
Reposer :
Reposer :
Reposer :
- le cache moteur.
19D-23
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
F4R, et 766 ou 767
- le protecteur sous moteur.
Outillage spécialisé indispensable
Mettre en place l’outil (Mot. 1367-02).
Mot. 1367-02 Support de moteur.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Couples de serragem
F4R, et 766
vis de fixation de la sus- 105 N.m
pension pendulaire sur
la boîte de vitesses
Déposer :
19D-24
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
F4R, et 766 ou 767
F4R, et 767
116617
Déposer :
- les vis de fixation (4) de la suspension pendulaire 116599
sur la boîte de vitesses, Déposer :
- la vis de fixation (5) du tuyau de direction assistée. - l’écrou de fixation (6) de la suspension pendulaire
Ecarter le tuyau de direction assistée. sur l’élément élastique,
Déposer la suspension pendulaire gauche. - les vis de fixation (7) de l’élément élastique sur la
caisse,
- l’élément élastique,
- la vis de fixation (8) de la suspension pendulaire
sur la boîte de vitesses.
19D-25
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
F4R, et 766 ou 767
- l’écrou de fixation de la suspension pendulaire sur
l’élément élastique.
Serrer aux couples :
- la vis de fixation de la suspension pendulaire
sur la boîte de vitesses (105 N.m) ,
- les vis de fixation de l’élément élastique sur la
caisse (62 N.m) ,
- l’écrou de fixation de la suspension pendulaire
sur l’élément élastique (44 N.m).
F4R, et 767
Reposer :
- la suspension pendulaire,
- les vis de fixation de la suspension pendulaire sur
116611 la boîte de vitesses.
Déposer :
Serrer au couple les vis de fixation de la suspen-
- les vis de fixation (9) de la suspension pendulaire sion pendulaire sur la boîte de vitesses (62 N.m).
sur la boîte de vitesses,
Reposer :
- la suspension pendulaire.
- la vis de fixation de la suspension pendulaire sur la
boîte de vitesses,
- l’élément élastique,
- les vis de fixation de l’élément élastique sur la cais-
REPOSE se,
- l’écrou de fixation de la suspension pendulaire sur
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE l’élément élastique.
Serrer aux couples :
F4R, et 766
- la vis de fixation de la suspension pendulaire
Reposer la suspension pendulaire. sur la boîte de vitesses (62 N.m) ,
Mettre en place le tuyau de direction assistée. - les vis de fixation de l’élément élastique sur la
Reposer : caisse (62 N.m) ,
19D-26
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
F4R, et 766 ou 767
- le bac à batterie (voir 80A, Batterie, Bac à
batterie : Dépose - Repose),
- la batterie (voir 80A, Batterie, Batterie : Dépose -
Repose).
19D-27
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
P9X, et 701
Couples de serragem
19D-28
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
P9X, et 701
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE REPOSE
II - ÉTAPE FINALE
Reposer :
19D-29
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
V4Y
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Outillage spécialisé indispensable
DÉPOSE
19D-30
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
V4Y
Reposer :
- l’écran de passage de roue (voir MR 403, Carros-
serie, 55A, Protections extérieures, Ecran de
passage de roue : Dépose - Repose),
- la roue avant gauche (voir 35A, Roue et pneuma-
tique, Roue : Dépose - Repose),
- le protecteur sous moteur,
- le boîtier de filtre à air (voir 12A, Mélange carburé,
Boîtier de filtre à air : Dépose - Repose, page
12A-15) ,
- le bac à batterie (voir 80A, Batterie, Bac à
batterie : Dépose - Repose),
- la batterie (voir 80A, Batterie, Batterie : Dépose -
Repose),
- le protecteur moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
116611
Déposer :
- le support pendulaire.
REPOSE
Reposer :
- le tampon élastique,
II - ÉTAPE FINALE
19D-31
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
P9X, et 715
Couples de serragem
Déposer :
DÉPOSE
- le calculateur d’injection diesel (voir 13B, Injection
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE diesel, Calculateur d'injection diesel : Dépose -
Repose, page 13B-22) ,
Mettre le véhicule sur un pont élévateur à deux co-
lonnes (voir 02A, Moyen de levage, Véhicule : Re- - l’écrou (1) du faisceau moteur sur le support du cal-
morquage et levage). culateur d’injection diesel.
Déposer :
Dégrafer le faisceau moteur sur le support du calcu-
- la batterie (voir 80A, Batterie, Batterie : Dépose - lateur d’injection diesel en (2) .
Repose),
- le bac à batterie (voir 80A, Batterie, Bac à Déposer :
batterie : Dépose - Repose).
- le support du calculateur d’injection diesel,
116969
19D-32
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
P9X, et 715
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
117224
116336 Déposer :
Déposer :
- les vis de fixation de la suspension pendulaire gau-
- l’écrou de fixation (3) de la suspension pendulaire che sur la boîte de vitesses,
sur le tampon hydro-élastique gauche,
- la suspension pendulaire gauche sur la boîte de vi-
- les vis de fixation (4) du tampon hydro-élastique tesses.
gauche sur la caisse.
REPOSE
19D-33
SUSPENSION MOTEUR
Suspension pendulaire gauche : Dépose - Repose 19D
P9X, et 715
Serrer aux couples :
- les vis de fixation du tampon hydro-élastique
gauche sur la caisse (62 N.m) ,
- l’écrou de fixation de la suspension pendulaire
sur le tampon hydro-élastique gauche (44 N.m).
II - ÉTAPE FINALE
Retirer l’outil (Mot. 1672).
Reposer :
- le protecteur sous moteur,
- le support du calculateur d’injection diesel,
- le calculateur d’injection diesel (voir 13B, Injection
diesel, Calculateur d'injection diesel : Dépose -
Repose, page 13B-22) ,
- l’écrou du faisceau moteur sur le support du calcu-
lateur d’injection diesel.
Agrafer le faisceau moteur sur le support du calcula-
teur d’injection diesel.
Reposer :
- le bac à batterie (voir 80A, Batterie, Bac à
batterie : Dépose - Repose),
- la batterie (voir 80A, Batterie, Batterie : Dépose -
Repose).
19D-34
SUSPENSION MOTEUR
Suspension pendulaire arrière : Dépose - Repose 19D
G9T, et 600
115639
Déposer :
- la vis (1) de la biellette de reprise de couple infé-
rieure sur le berceau,
- les vis (2) de la biellette de reprise de couple infé-
rieure sur son support,
- la biellette de reprise de couple inférieure,
- la vis (3) du tirant antiglissement,
- le tirant antiglissement.
REPOSE
19D-35
SUSPENSION MOTEUR
Suspension pendulaire arrière : Dépose - Repose 19D
F4R, et 766 ou 767
REPOSE
Couples de serragem
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
vis de fixation de la biel- 110 N.m Reposer :
lette de reprise de cou-
ple sur le berceau - la biellette de reprise de couple,
vis de fixation de la biel- 190 N.m - les vis de fixation de la biellette de reprise de cou-
lette de reprise de cou- ple.
ple sur le support Serrer aux couples :
- la vis de fixation de la biellette de reprise de
couple sur le berceau (110 N.m) (1) ,
DÉPOSE - REPOSE
- la vis de fixation de la biellette de reprise de
couple sur le support (190 N.m) (2) .
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
116605
19D-36
SUSPENSION MOTEUR
Suspension pendulaire arrière : Dépose - Repose 19D
V4Y
DÉPOSE
22241
Déposer :
Reposer :
IV - ÉTAPE FINALE
19D-37
SUSPENSION MOTEUR
Suspension pendulaire arrière : Dépose - Repose 19D
P9X, et 701
Couples de serragem
DÉPOSE
117107
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
Déposer :
Mettre le véhicule sur un pont élévateur à deux co-
lonnes (voir 02A, Moyens de levage, Véhicule : - les vis de fixation (3) de la suspension pendulaire
Remorquage et levage). arrière sur le carter-cylindres,
Reposer :
19D-38
SUSPENSION MOTEUR
Suspension pendulaire arrière : Dépose - Repose 19D
P9X, et 715
- la suspension pendulaire.
Couples de serragem
REPOSE
vis arrière de fixation de 110 N.m
la bielette inférieure de
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
reprise de couple
Reposer :
vis avant de fixation de 190 N.m
la bielette inférieure de - la suspension pendulaire,
reprise de couple - les vis de fixation de la suspension pendulaire ar-
rière,
- la vis arrière de fixation de la bielette inférieure de
DÉPOSE
reprise de couple,
- la vis avant de fixation de la bielette inférieure de
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
reprise de couple.
Mettre le véhicule sur un pont élévateur à deux co- Serrer aux couples :
lonnes (voir 02A, Moyen de levage, Véhicule : Re-
morquage et levage). - la vis arrière de fixation de la bielette inférieure
de reprise de couple (110 N.m) ,
Débrancher la batterie (voir 80A, Batterie,
Batterie : Dépose - Repose). - la vis avant de fixation de la bielette inférieure
de reprise de couple (190 N.m).
Déposer le protecteur sous moteur.
II - ÉTAPE FINALE
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
Reposer le protecteur sous moteur.
Brancher la batterie (voir 80A, Batterie, Batterie :
Dépose - Repose).
116351
Déposer :
19D-39
