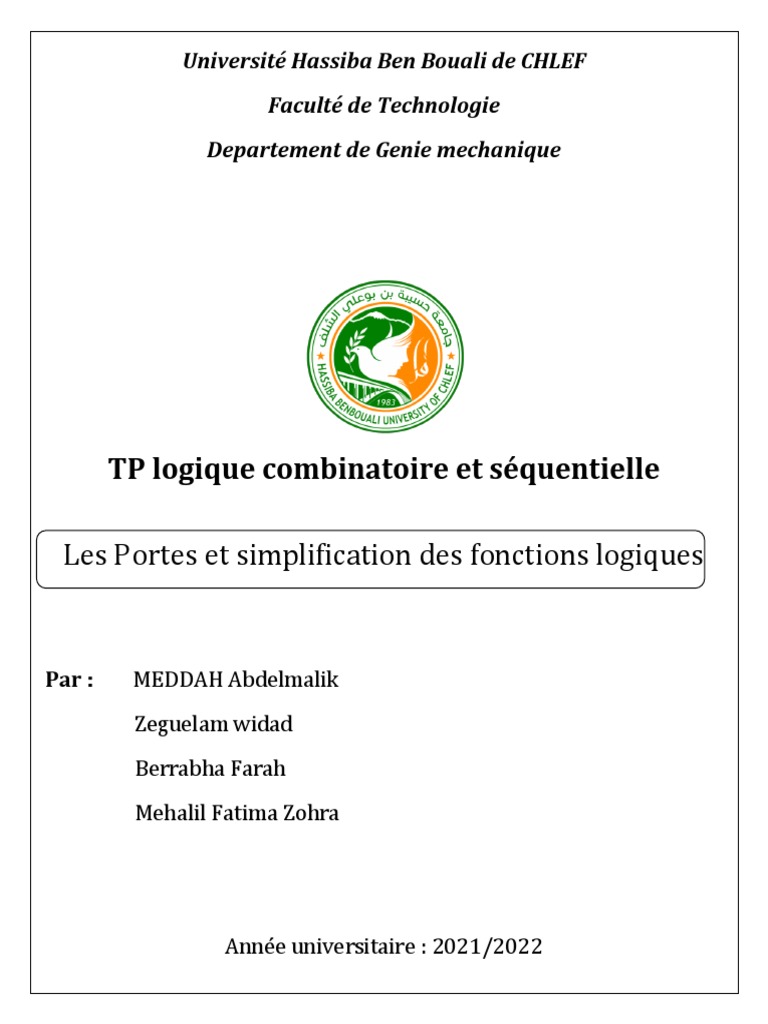

Université Hassiba Ben Bouali de CHLEF

Faculté de Technologie
Departement de Genie mechanique

TP logique combinatoire et séquentielle

Les Portes et simplification des fonctions logiques

Par : MEDDAH Abdelmalik

Zeguelam widad
Berrabha Farah
Mehalil Fatima Zohra

Année universitaire : 2021/2022

But De ce Travail pratique : Le but de ce cours est d’apposter une
connaissance sue les deux grandes familles technologique utilisées dans les
circuits logique en electronique

porte logique : Une porte logique est un circuit électronique élémentaire

qui permet de réaliser la fonction d’un opérateur logique de base

TP1 : Opérateurs logiques

Tracer la table de vérité pour chacun des opérateurs logiques suivants :

And, Or, Nor , Xor , Nand , et Nxor

Et Trouver l’équation logique de chaque opérateur cités

 La Fonction AND :
a b S
0 0 0
0 1 0
1 0 0
1 1 1

Équation 𝑺= 𝒂 ∙𝒃
_________________________________
 La Fonction OR
a b S
0 0 0
0 1 1
1 0 1
1 1 1

Équation 𝑺= 𝒂 +𝒃
  La Fonction NOR
A b S
0 0 1
0 1 0
1 0 0
1 1 0

Équation 𝑺 = ̅̅̅̅̅̅̅̅
𝒂 +𝒃
_____________________________________
 La Fonction NAND
a b S
0 0 1
0 1 1
1 0 1
1 1 0

Équation 𝑺 = ̅̅̅̅̅̅̅
𝒂 ∙𝒃
________________________________________
 La Fonction XOR (OU EXCLUSIF)
a b S
0 0 0
0 1 1
1 0 1
1 1 0

Équation 𝑺= 𝒂 ⊕𝒃
̅) + (𝒂
𝑺 = (𝒂 ∙ 𝒃 ̅ ∙ 𝒃)
  La Fonction XNOR

a b S
0 0 1
0 1 0
1 0 0
1 1 1

Équation ̅
̅ ⊕𝒃
𝑺= 𝒂
̅) + (𝒂 ∙ 𝒃)
̅ ∙𝒃
𝑺 = (𝒂

TP2 : Fonctions logiques

̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅
Soit 𝑭 = ̅̅̅̅̅̅̅
𝒂+𝒃+𝒃 ̅∙𝒄

⇒ 𝑭 = ̅̅̅̅̅̅̅
𝒂 + 𝒃 ∙ ̅̅̅̅̅̅
̅∙𝒄
𝒃 ⟹ 𝑭 = (𝒂 + 𝒃) ∙ (𝒃 + 𝒄̅)

1. Le Tableau De Vérité :
a b c 𝒄̅ a+b b+𝒄̅ 𝑭 = (𝒂 + 𝒃) ∙ (𝒃 + 𝒄̅)
0 0 0 1 0 1 0
0 0 1 0 0 0 0
0 1 0 1 1 1 1
0 1 1 0 1 1 1
1 0 0 1 1 1 1
1 0 1 0 1 0 0
1 1 0 1 1 1 1
1 1 1 0 1 1 1
2.Tableau de Karnaugh
ab 00 01 11 10
c
0 0 1 1 1
1 0 1 1 0

𝑭 = 𝒃 + 𝒂𝒄̅

 Ça c’est L’equation logique de la 1er Forme Canonique

______________________________________________

ab 00 01 11 10
c
0 0 1 1 1
1 0 1 1 0

𝑭 = (𝒂 + 𝒃) ∙ (𝒃 + 𝒄̅)

 Ça c’est L’equation logique de la 2eme Forme Canonique

 On và trouvez la 3eme Forme canonique par utiliser uniquement les portes
NON-ET (NAND)

On à : 𝑭 = 𝒂𝒄̅ + 𝒃

𝑭 ̅̅̅̅̅̅̅̅̅̅̅̅̅
= 𝒂𝒄̅ + 𝒃 = ̅̅̅̅̅̅̅̅̅̅
̅̅̅̅̅̅ ̅
𝒂 ∙ 𝒄̅ ∙ 𝒃

𝑭 = ̅̅̅̅̅̅̅̅̅̅
̅̅̅̅̅̅ ̅
𝒂 ∙ 𝒄̅ ∙ 𝒃

 Ça c’est L’equation logique de la 3eme Forme Canonique

____________________________________________________

On và trouvez la 4eme Forme canonique par utiliser uniquement les portes

NON-OU (NOR)
On à

Distributivité de
la somme logique
par rapport au 𝑎 + 𝑏 ∙ 𝑐 = (𝑎 + 𝑏) ∙ (𝑎 + 𝑐)
produit logique

Donc 𝑭 = 𝒂𝒄̅ + 𝒃 = (𝒂 + 𝒃) ∙ (𝒄̅ + 𝒃)

⟹ 𝑭 = ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅ (̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅
(𝒂 + 𝒃) ∙ (𝒄̅ + 𝒃) = ̅̅̅̅̅̅̅̅̅̅
𝒂 + 𝒃) + (𝒄 ̅̅̅̅̅̅̅̅̅̅
̅ + 𝒃)

𝑭 = ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅
̅̅̅̅̅̅̅̅̅̅
(𝒂 + 𝒃) + ̅̅̅̅̅̅̅̅̅̅
(𝒄̅ + 𝒃)

 Ça c’est L’equation logique de la 4eme Forme Canonique
