Méthodes de fabrication
TD APEF

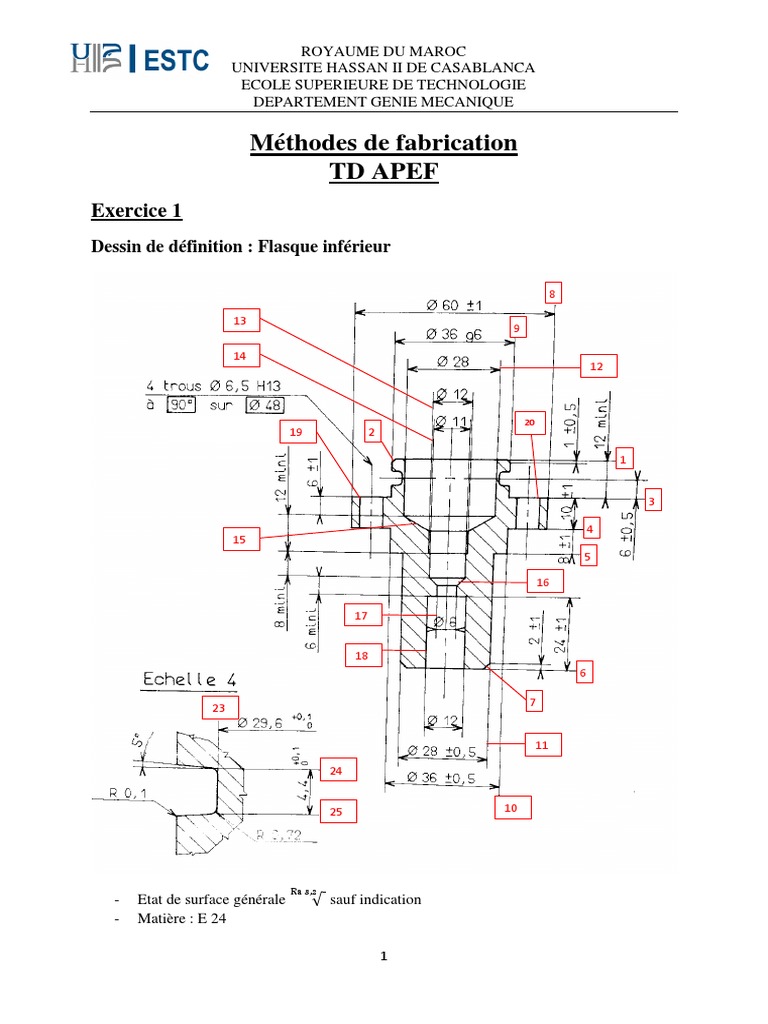

Exercice 1
Dessin de définition : Flasque inférieur

13
9

14
12

20
19 2

4
15
5

16

17

18
6

7
23

11

24

25 10

Ra 3,2
- Etat de surface générale √ sauf indication
- Matière : E 24

1
 ROYAUME DU MAROC
UNIVERSITE HASSAN II DE CASABLANCA
ECOLE SUPERIEURE DE TECHNOLOGIE
DEPARTEMENT GENIE MECANIQUE

- Brut : Rond plein

- Programme: 100 pièces / mois / 5 ans

Travail demandé
1. Analyse du dessin de définition du flasque inférieur

1.1 Expliciter la désignation E 24

1.2 Etude des spécifications dimensionnelles (Compléter le tableau ci-après)

dimension dimension dimension dimension intervalle de

Spécification
nominale minimale maximale moyenne tolérance

1.3 Etude des surfaces (Compléter le tableau ci-après)

Nombre
Repère de Nombre Ra
Forme d’appui Procédé √ Spécifications
la surface d’opération
possible

1.4 Expliciter les contraintes d’antériorité

2. APEF

2.1 Etablir la matrice d’antériorité, le tableau des niveaux et le groupement des phases

2.2 Etablir un avant-projet valable

2.3 Etablir la gamme

Désignation des Appareillage

Croquis de
Phase phases et Machine utilisée outils
phase
opérations vérificateurs

2
 ROYAUME DU MAROC
UNIVERSITE HASSAN II DE CASABLANCA
ECOLE SUPERIEURE DE TECHNOLOGIE
DEPARTEMENT GENIE MECANIQUE

Exercice 2
Dessin de définition : Semelle d’articulation

- Procédé d’obtention du brut : moulage en sable

- Programme: 200 pièces / mois / 2 ans
3
 ROYAUME DU MAROC
UNIVERSITE HASSAN II DE CASABLANCA
ECOLE SUPERIEURE DE TECHNOLOGIE
DEPARTEMENT GENIE MECANIQUE

Travail demandé
1. Analyse du dessin de définition de la semelle d’articulation

1.1 Expliciter la désignation GC 35

1.2 Etude des spécifications dimensionnelles (Compléter le tableau ci-après)

dimension dimension dimension dimension intervalle de

Spécification
nominale minimale maximale moyenne tolérance

1.3 Etude des surfaces (Compléter le tableau ci-après)

Nombre
Repère de Nombre Ra
Forme d’appui Procédé √ Spécifications
la surface d’opération
possible

1.4 Expliquer les contraintes géométriques

1.5 Expliciter les contraintes d’antériorité

2. APEF

2.1 Etablir la matrice d’antériorité, le tableau des niveaux et le groupement des phases

2.2 Etablir un avant-projet valable

2.3 Etablir la gamme

Désignation des Appareillage

Croquis de
Phase phases et Machine utilisée outils
phase
opérations vérificateurs
