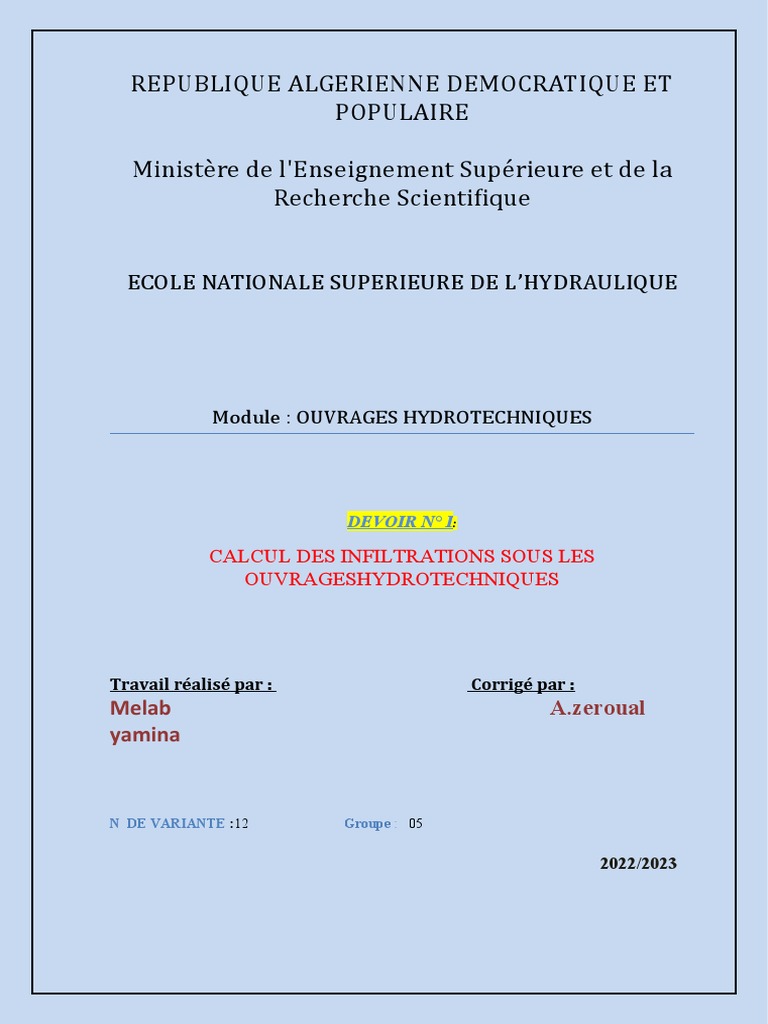

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET

POPULAIRE

Ministè re de l'Enseignement Supé rieure et de la

Recherche Scientifique

ECOLE NATIONALE SUPERIEURE DE L’HYDRAULIQUE

Module : OUVRAGES HYDROTECHNIQUES

DEVOIR N° I:

CALCUL DES INFILTRATIONS SOUS LES

OUVRAGESHYDROTECHNIQUES

Travail réalisé par : Corrigé par :

Melab A.zeroual
yamina

N DE VARIANTE :12 Groupe : 05

2022/2023
I - Données de Départ:

- Nature du type de sol (fondation) : Argile plastique

- Porosité :0.39.
- Poids volumique :1.36Tf/m3.
- Coefficient de perméabilité K :0,115 m/j
- Largeur du radier B :43m
- Charge au bief amont H1 :8m
- Charge au bief aval H2 :1.5 .m
- Profondeur du substratum  20 m
- Coefficient de Bligh 1.7

II – Travail Demandé :

1. Faire le dimensionnement de l’ouvrage hydrotechnique.

2. Déterminer les paramètres de l’écoulement en utilisant les méthodes citées
ci
Après :
- Méthode du contour linéaire (dite de BLIGH)
- Méthode des coefficients de résistance (dite méthode de Tchougaev)
- Méthode combinée (BLIGH- TCHOUGAEV)
- Méthode graphique
3. Examiner les déformations des fondations sous l ‘effet de l’écoulement
souterrain.
4. Donner vos conclusions à travers l’examen des résultats obtenus ?

PLAN DU TRAVAIL:

I. Dimensionnement préalable de l’ouvrage.

II. Calcul des paramètres d’écoulement par :
a- Méthode de BLIGH.
b- Méthode de TCHOUGAEV.
c- Méthode BLIGH- TCHOUGAEV.
d- Méthode graphique .
1-Introduction   :
 Depuis longtemps la force hydraulique de l’eau est connue comme
une force très importante voyant les dégâts qu’elle peut créer, que ce
soit sous forme de crues ou bien lors des infiltrations des eaux sous les
ouvrages hydrotechnique
Les barrages sont des ouvrages formant obstacles, établis en
travers des cours d’eau, En modifiant le régime des eaux irrégulier en
régime régulé pour les utiliser dans les meilleures conditions en
irrigation, la navigation,   la production d’énergie….
Dans d’autres cas on désire emmagasiner des quantités d’eau importantes on
construit pour cela des barrages « réservoirs ».Les ouvrages hydrauliques qui créent
la différence de niveau d’eau de bief amont et aval provoque l’écoulement sous
terrain sous les ouvrages et par les rives sous l’effet de cette différence de niveau.
L’infiltration c’est l’écoulement de l ‘eau souterraine sous pression
Sous le corps d ‘un barrage qui va créer le phénomène de renard

Si l’ouvrage est imperméable (par exemple en béton, en béton

armé ou en pierre) et le sol présente une masse perméable par l’eau,
l’écoulement souterrain n’aura pas de surface libre donc c’est un
écoulement souterrain en charge. Cet écoulement crée la pression
hydrodynamique qui varie d’une valeur maximale à une valeur minimale .
Le but de ce devoir est l’étude des infiltrations souterraines sous
les ouvrages hydrotechnique milieux poreux  ; les étapes à suivre sont
les suivantes  :
- Le dimensionnement préalable de l’ouvrage.
- Calcul des infiltrations et les paramètres d’écoulement par 4
méthodes (la méthode de Bligh, la méthode de Tchogaev, la
méthode de Bligh-Tchogaev et par la méthode graphiques.)
- Calcule de déformations.

2-Dimensionnement préalable du radier général :

  Avant radier :

Longueur L avr. = (1 – 2) *H1 = 8m

Avec L avr. longueur de l’avant radier
H 1  : la charge hydraulique

Détermination des épaisseurs  :

 on fixe l’épaisseur minimal qui dépend de la charge du bief
amont .
On a: 5 ≤H1=8 ≤10 → t a.r1 = (0.5-0.6)m.
Donc ;t a.r1 = 0.5 m

 L’épaisseur maximale t a.r2 au bout de l’avant radier est

déterminé par l’expression empirique  :

t a.r 2 = 0.75+0.05H1 =1.15 m

 Donc ;  t a.r 2 = 1.15 m
 Radier :

Lr = (2-4) *H1 =16m

Epaisseur tr 1 = (0,25 – 0,3)* H1 =2 m
Epaisseur tr2 = (0,13- 0,15)*H1 =1.04m

 Para fouilles :

S p = (0,02 ÷ 0,05) L avec L =24 m

S p =0.48m
S1 =4 m ; S2= 01.04 m

trf = tr2 + sp=1.04+0.48

trf=1.52m
  la Risberme :

La longueur risberme = (3 - 5) *H1=24 m

Epaisseur de la risberme : t risb= (0,1 - 1)= 1m

3-calcul des infiltrations et les paramètres de l’écoulement :

a-Méthode de Bligh :

Pour déterminer ces paramètres il faut suivre les étapes suivantes  :

 On désigne tous les points angulaires commençant du bout du radier

(du point 9 jusqu’au point 0 (début de l’avant radier).

 On calcul la longueur déployée en traçant le contour souterrain

comme la ligne droite de 9 jusqu’au p t 0

On détermine la longueur nécessaire du contour déployée d’après la formule de

Bligh:
 L cd = C.H Avec C  : le coefficient de proportionnalité
dépend de la nature du matériau.
H : la charge de l’eau sur l’ouvrage H=H 1 -H 2 =8-1.5 =6.5m

Dans notre cas, nous avons trouble décomposé donc la valeur

de c=4.2
L c d = 11.05m

 On calcul la longueur réelle du contour déployée L r c d   :

t r 1 −t ar 2
√ 2
Lrcd =t ar 1 + l 2ar + ( t ar 2 −t ar 1 ) +( t r 1−t ar 2 )+ S1 +
Sin( 45 °)
+
S
√( lr −S1−( t r 1−t ar 2 )−S 2 )2+(t ar 2−t r 2)2+ Sinp (45 ° ) + S 2+t rf
L rcd = 28.4 m

L r c d = 24.37m >23.1 m =L c d donc la condition de Bligh est vérifiée donc

on doit calculer les sous pressions et les épaisseurs des éléments du
radier en se basant sur les relations suivantes proposées par Bligh  :

- Les sous pressions   :

H lx
h x = L rcd
Avec :
L r c d   :Longueur préalable du contour déployée
h x  : Pression de filtration (sous pression) au point
considéré
l x   :Distance du bout du radier
H  : Charge sous l’ouvrage

- Les épaisseurs nécessaires   :

 hx γ ω
n
tx = γ b−γ ω avec :
t x  : Epaisseur du radier
n : Coefficient de sécurité (égale à 1)
   : Poids volumique de l’eau =1t/m
 b   : Poids volumique du béton =2.4 t/m
h x  : sous pression au point considéré
 Les résultats sont représentés dans le tableau suivant  :

N Des pts L x (m) H x(m) TBLIGH Tx Tx

préalable corrigé
9 0 0 0 0 0
8 0.5 0.11 0.08060261443 0.081 0.5
7 8.526 1.950 1.213230553 1.392 1.15
6 9.176 2.144 1.318013951 1.532 2
5 13.376 3.060 1.962834867 2.257 2
4 14.8798 3.335 2.111143678 2.382 1.5
3 25.96 5.94 3.47171581 4.2428 1.04
2 26.643 6.096 3.566826895 4.354 1.52
1 27.6835 6.334 3.7135236553 4.5242 1.52
0 28.4 6.495 3.928571429 4.64142 0

-Diagramme des sous pressions :

L’épure des sous pressions est figurée sur N 1.

- Calcul du gradient hydraulique   moyen:

Le gradient hydraulique moyen doit satisfaire la condition suivante  :

ΔH
I moy=
L

Avec : H : Différence de charge entre bief amont et aval H 1 -H 2   ;

L : Longueur du contour souterrain  ( L r c d );

I a d m : Gradient admissible.
I adm  =0.6
 - Gradient hydraulique maximum de sortie  :
Le gradient maximum de sortie est donné par la relation suivante  :

sor hsor
( I max ) =
l sor Avec : 3
h s o r   : Sous pression à la sortie
l s o r   : Distance du point de sortie par rapport à l’extrémité du
radier.
0 .3
= =0 .226
(I m a x ) s o r 1.33
- Calcul du débit d’infiltration   :
Le débit d’infiltration total est donné par la relation  :
Q = q. B [m 3 /s]
Avec : q : Débit spécifique  ;
B : Largeur de l’ouvrage  ;
Le débit spécifique est donné par  :
q = K .I m o y .T[m 3 /s.ml]
Avec : K : Coefficient de perméabilité  ;
I m o y  : Gradient hydraulique moyen  ;
T : Profondeur du substratum .

q=0.0003*43*0.228 = 0.002951 m 2 /s.ml.

Q=0.110m 3 /s

b-Méthode des coefficients de résistance (Mde de Tchougaev) :

Tchougaev considère que l’écoulement en infiltration comme étant

un écoulement en charge, donc on tient compte des pertes de charge
(singulières et linéaires) le long du contour souterrain, dans ce cas on
parlera du coefficient de résistance de chaque élément du contour  ;
cette méthode consiste à suivre les étapes suivantes  :
 Déterminer les coefficients des résistances de chaque élément du
contour souterrain
 Déterminer la perte de charge maximale à la sortie ainsi que le
gradient hydraulique maximum à la sortie et la comparer à I s o r t c r i t
 Déterminer le débit d’infiltration.

- Détermination des coefficients de résistances  i

D’abord, il faut déterminer les épaisseurs moyennes de
l’avant radier et du radier
t 1 m o y =t i /n =(0.5+1.15) /2 = 0.825m t 1 m o y = 0.825m

t 2 m o y =t i /n = (4+1.5+1.04+1.52*2)/6 =1.596 m

t 2 m o y =1.596 m

H1=8m

H2=1.5m

Tac= 43m
  Détermination de la profondeur de la couche active T’ac:
Lo
T’ac =F ( S 0 ) avec
Lo : La projection horizontale Lo = Lar +Lr
S o : la projection vertical
L o =24 m
S o = 1.52 m
Lo 21 Lo
=15.789
D’où le rapport S0 = 1 . 33 S 0 > 10.5 T’ a c =0.5 .L o
Donc: - T’ a c =0.5 x 24 = 12m
T r = l' infini et T’ a c =10.5 m

T r   > T’ a c T c = T’ a c =12 m

 Pour les calculs des i on se réfère au tableau donné dans le

cours :
(1-2) : on a : s =0 et a0 d’où e =0.44+ a/T 1
-  1 = 0.44+a/T1 =0.508
 1 =0.508
La banquette (2-3)  :
l ar
 2 =0.715m
- 2 T2
= = 0.8+8/(12+0.825)=0.715

(3-4) : on a : S=0 et a 0 on a

- 3 =
 b 3 =0.0277m

(4-5) : On a : S=0 et a 0

 4 =Lr/T3=  l 4 =1.536
à la sortie  :
a
0 .44+
T =0.44+1.59/12=0.573  s o r t i e =0.573

D’où  i = e n t r é e + 2 + 3 + 4 + s o r t i e = 3.359

 i = 3.359
- Détermination des pertes de charge
 Pour cela on utilise la formule suivante  :
H
H= i ∑ξ avec H : la perte de charge au point i
 i   : le coefficient de résistance au point i
H : la charge sous l’ouvrage
i 0.508 0.715 0.027 1.53 0.573
7
H(m) 0.983 1.383 0.053 2.96 1.1

Pour vérifier les résultats trouvés il faut que  :

H(m)=H =6.5 m

- L’épure des sous pressions   :

En tenant compte des pertes de charge trouvées précédemment nous
traçons l’épure des sous pressions.

- Gradient de contrôle   :

Le gradient de contrôle est donné par  :

H
I cont =
∑ ξ 'i .T 'c =6.5/3.359*12 =0.161
cont = 0.161
I

- Le gradient maximum de sortie

Le gradient maximal de sortie est donné par  :

Imax, s
H
= T . α Sum {ξ rSub { size 8{i} } rSup { size 8{
¿¿
avec  = √( } } } over {T rSub { size 8{1} } rSup { size 8{ 2
1− T 2 )
 = 0.269
  ==0.296
s
s (I m a x ) =0.167
(Imax) = = 0.167

On remarque que le gradient de control est inférieur au gradient

maximum de sortie donc la condition est vérifier .

- D étermination de débit de filtration

Le débit unitaire d’infiltration donné par la relation  :

H
¿¿
q = ∑ ξi'} } } } } . K} { ¿¿ ¿¿ avec

D’où q =2.225 m 2 /j.ml q = 2.225 m 2 /j.ml

Q= q. B =0.222m 3 /j

c-Méthode du contour allongé (Mde Bligh-Tougaev) :

Cette méthode permet de construire l’épure des sous pressions pour chaque
fragment du contour sous terrain. La pression est déterminée selon la profondeur T’c
en utilisant la notion de la longueur virtuelle, déterminée par :

Lvir=Lrcd + 2*0.44T’c
Lvir=38.96

- pertes de charge   :

2 λe
he=
Perte de charge à l’entrée
( λ e+ λs+Ld )
2 λs
h s=
Perte de charge à la sortie
( λ e + λs+ Ld )
Avec :
  e = 0 +l e = 0.44T’c + l e = 5.78
Et
 s =  0 +l s = 0.44T’c + l s = 0.44*12+1.52=6.8

2 λe
he=
( λ e+ λs+Ld ) =0.282 m.
2 λs
h s=
( λ e + λs+ Ld ) =0.331 m.

Les sous pressions sont déterminés par la relation  :

H
h x = L vir l x = 0.164 l x
Avec : l x = x +0.44T’moy

N des p t s X(m) L x (m) hx

A 0 0
0 0 5.28 0.876
1 0.5 5.78 0.959
2 8.526 13.806 2.291
3 9.376 14.656 2.432
4 13.3776 18.656 3.096
5 14.578 19.858 3.296
6 25.9655 31.2455 5.299
7 26.6435 31.2415 5.2993
8 27.6835 32.9635 5.4719
9 28.4 33.68 5.59
B  33.61 6,467

On voit bien que ces épaisseurs trouvés sont très proches de celles
trouverdéfinitivement dans la 1ère méthode donc on peut garder les
première.
 Lvir
0.44T’c

A 1 2 3 4 5 6

hs
B
5’
6’
3’ 4’
2’

1’ he

- le gradient hydraulique   :
Ic = H/Lvir = 6.5/38.96 - I c =0,16
Pour un ouvrage de classe IV et une fondation en Argile le phénomène du renard est vérifié

d-Méthode graphique :

1-calcul du module du réseau

M= Nd/Np avec Nd  : nombre de bandes de débit
Np : nombre de bandes de pression
Dans notre cas Nd = 3 et Np = 7 ce qui nous donne M=0.428

2. la perte de pression dans chaque bande de pression   :

H 6. 5
= =0 . 6428
H= N P 7 H=0.928m
3. le débit qui passe dans une bande de débit :
Kf H H 6.5
Q =V x = nP N
S =K f P =3.10 . 7 = 2.78 10 - 3 m3/j.
- 3

Avec K : coefficient de perméabilité =3.10 - 3 m/j

4 - Débit spécifique passé à travers toutes les bandes de débit :

 Nd
q=q= K H N P =q x N d =2.78.10 - 3 x3=8.34 10 - 3 m 3 /j
5.Calcul du débit total :
Q= q.B =8.34.10 - 3 x30
Q=0.250m   3 /j

4-Conclusion   :
Aprè s avoir terminé ce travail on peut conclure qu’il y a
plusieurs mé thodes de calcul des infiltrations
 mé thodes analytique : Bligh et mé thode des
coefficients des ré sistances
 mé thode graphique

L ‘objectif de calcul des infiltrations c ‘est de déterminer les

paramètresd’infiltrationà savoir

 les sous pressions

 le gradient hydraulique
 le sens d ‘ écoulement
 le débit de fuite
La méthode de Bligh nous permet de faire un pré dimensionnement
par contre la méthode qui nous permet de faire un bon
dimensionnement pour l ‘ouvrage c ‘est la méthode de coéf des
résistances
