TP Electronique pour les SE

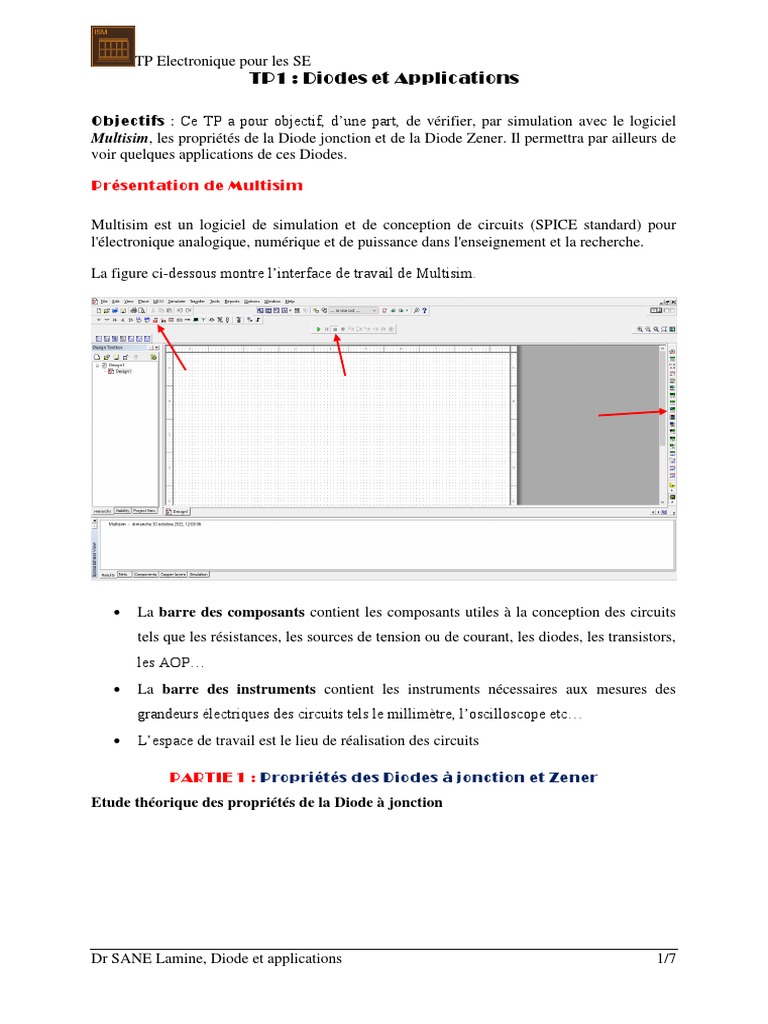

TP1 : Diodes et Applications

Objectifs : Ce TP a pour objectif, d’une part, de vérifier, par simulation avec le logiciel
Multisim, les propriétés de la Diode jonction et de la Diode Zener. Il permettra par ailleurs de
voir quelques applications de ces Diodes.

Présentation de Multisim

Multisim est un logiciel de simulation et de conception de circuits (SPICE standard) pour

l'électronique analogique, numérique et de puissance dans l'enseignement et la recherche.

La figure ci-dessous montre l’interface de travail de Multisim.

 La barre des composants contient les composants utiles à la conception des circuits
tels que les résistances, les sources de tension ou de courant, les diodes, les transistors,
les AOP…
 La barre des instruments contient les instruments nécessaires aux mesures des
grandeurs électriques des circuits tels le millimètre, l’oscilloscope etc…
 L’espace de travail est le lieu de réalisation des circuits

PARTIE 1 : Propriétés des Diodes à jonction et Zener

Etude théorique des propriétés de la Diode à jonction

Dr SANE Lamine, Diode et applications 1/7

 TP Electronique pour les SE

𝑼𝑫𝟏 = 𝟎. 𝟕 𝑽

𝑽𝟏 = 𝟏𝟎 𝑽

𝑹𝟏 = 𝟏𝟎𝟎 Ω

Figure 1 : Montage Diode à jonction

Soit le montage de la figure 1 ci-dessus.

1. Quel est l’état de polarisation de la diode D1 ?
2. Donner l’expression du courant I qui circule dans le circuit.
3. Calculer les valeurs de 𝑽𝑹𝟏 et de I
4. Quelles sont les valeurs de 𝑽𝑹𝟏 et de I lorsqu’on est en polarisation inverse ?
5. Compléter le tableau ci-dessous :
𝑽𝑹𝟏 I
Polarisation directe
Polarisation inverse

Etude pratique des propriétés de la diode à jonction

Rappels importants :

Un Ampèremètre permet de mesurer le courant qui circule à travers une branche d’un circuit.
Il est toujours branché en série.
Un voltmètre permet de mesurer la tension aux bornes d’un dipôle. Il est toujours branché en
parallèle.

Un multimètre intègre les fonctions d’ampèremètre, de voltmètre et d’ohmmètre.

Dr SANE Lamine, Diode et applications 2/7

 TP Electronique pour les SE
Réaliser le montage de la Figure 1
Indications :
 La source de tension continue (DC POWER) et la masse (GROUND) se trouvent :

La diode 1N3600 se trouve :

 La résistance se trouve :

Dr SANE Lamine, Diode et applications 3/7

 TP Electronique pour les SE

NB : La même démarche reste valable pour l’intégration de tout autre composant

1. Compléter le tableau ci-dessous en mesurant les grandeurs indiquées avec l’outil
Multimeter situé dans la barre des instruments

𝑽𝑹𝟏 I
Polarisation directe

2. Comparer les valeurs théoriques et les valeurs mesurés de 𝑽𝑹𝟏 et de I puis commenter
les résultats.
3. Mesurer la valeur de I lorsque 𝑽𝟏 = 𝟎. 𝟓 𝑽 ? Commentez ce résultat.
Réaliser le montage de la figure 1 en polarisation inverse
4. Mesurer les valeurs de 𝑼𝑫𝟏 , de 𝑽𝑹𝟏 et de I en utilisant l’outil Multimeter

𝑽𝑹𝟏 I
Polarisation directe

5. Commenter les résultats

Etude pratique des propriétés de la diode Zener

Dr SANE Lamine, Diode et applications 4/7

 TP Electronique pour les SE

Figure 2 : Montage Diode Zener

Réaliser le montage de la figure 2 ci-dessus

1. Mesurer simultanément les valeurs de 𝑼𝑫𝟏 et de I respectivement pour 𝑽𝟏 =
𝟎. 𝟓 𝑽, 𝟏 𝑽, 𝟓 𝑽 𝒆𝒕 𝟏𝟐𝑽 et commenter les résultats.

PARTIE 2 : Applications
Application 1 : Redresseur simple alternance (mono alternance)
Principe : Un redresseur simple alternance est un système électronique qui permet de convertir
un signal sinusoïdal en signal continu.

Figure 3 : Montage redresseur mono alternance

Réaliser le montage indiqué dans la figure 3

1. Décrire le principe d’utilisation de l’oscilloscope Agilent 54622D
2. En utilisant Agilent Oscilloscope situé dans la barre des instruments, relever le signal à
l’entrée de la diode dans la voie 1 et le signal à la sortie de la diode dans la voie 2.

Dr SANE Lamine, Diode et applications 5/7

 TP Electronique pour les SE

3. Expliquer l’allure du signal observé dans la voie 2.

4. Transformer le montage de la figure 3 de sorte à visualiser uniquement les alternances
négatives.

Application 2 : Redresseur double alternance

Principe : Un redresseur double alternance monophasé permet de redresser les alternances
négatives et conservant les alternances positives du signal d’entrée. La fréquence en sortie du
redresseur est alors le double de la fréquence d'entrée.

Dr SANE Lamine, Diode et applications 6/7

 TP Electronique pour les SE
Figure 4 : Montage redresseur double alternance
Réaliser le montage de la figure 4 ci-dessus
1. Configurer le générateur tel que l’amplitude soit égale à 20 V et la fréquence à 500 Hz
2. En utilisant Agilent Oscilloscope, relever le signal de la tension source dans la voie 1 et
le signal de la tension 𝑽𝑨𝑩 dans la voie 2 (le point A doit être relié à la voie 2 et le B à
la masse de l’oscilloscope).
3. Expliquer l’allure de la courbe observée dans la voie 2
4. Mesurer la valeur de la tension 𝑽𝑨𝑩

Application 3 : Lissage d’une tension alternative

Principe : Le lissage s’un signal alternatif correspond à la transformation de ce signal en signal
continu.
Considérons toujours le montage de la figure 4.
1. Ajouter un condensateur de capacitance 10 pF en parallèle avec la tension 𝑽𝑨𝑩 .
2. Relever la tension 𝑽𝑨𝑩 dans la voie 2
3. Quelle est la valeur de la tension continue obtenue ?

Dr SANE Lamine, Diode et applications 7/7
