Université Mohamed Seddik Benyahia (Jijel)

Faculté des Sciences de la Nature et de la Vie

Département des Sciences de la Terre et de l’Univers

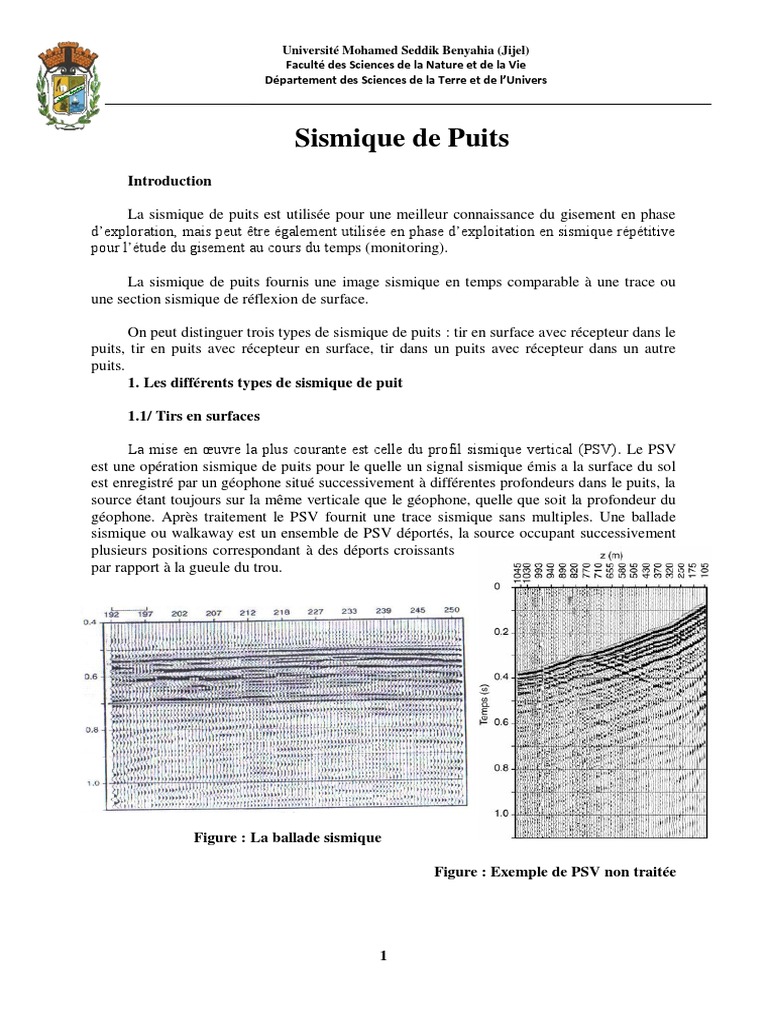

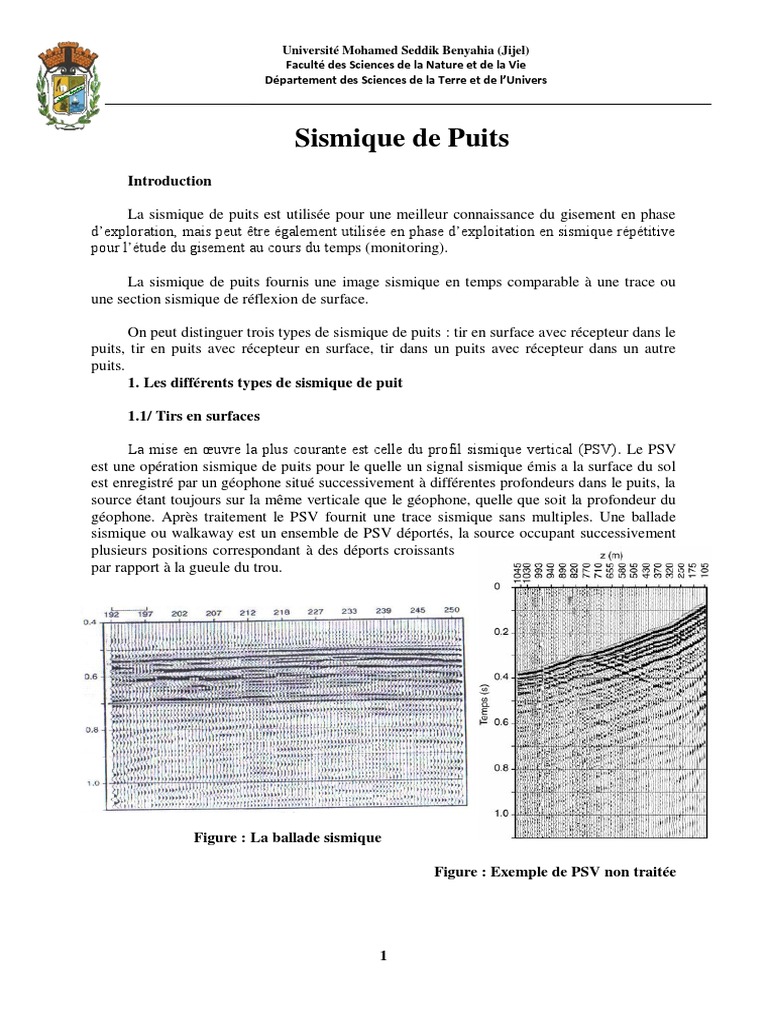

Sismique de Puits
Introduction

La sismique de puits est utilisée pour une meilleur connaissance du gisement en phase
d’exploration, mais peut être également utilisée en phase d’exploitation en sismique répétitive
pour l’étude du gisement au cours du temps (monitoring).

La sismique de puits fournis une image sismique en temps comparable à une trace ou
une section sismique de réflexion de surface.

On peut distinguer trois types de sismique de puits : tir en surface avec récepteur dans le
puits, tir en puits avec récepteur en surface, tir dans un puits avec récepteur dans un autre
puits.
1. Les différents types de sismique de puit

1.1/ Tirs en surfaces

La mise en œuvre la plus courante est celle du profil sismique vertical (PSV). Le PSV
est une opération sismique de puits pour le quelle un signal sismique émis a la surface du sol
est enregistré par un géophone situé successivement à différentes profondeurs dans le puits, la
source étant toujours sur la même verticale que le géophone, quelle que soit la profondeur du
géophone. Après traitement le PSV fournit une trace sismique sans multiples. Une ballade
sismique ou walkaway est un ensemble de PSV déportés, la source occupant successivement
plusieurs positions correspondant à des déports croissants
par rapport à la gueule du trou.

Figure : La ballade sismique

Figure : Exemple de PSV non traitée

1
 Figure : Mise en œuvre d’une ballade sismique

1.2/ Les tirs en puits

L’émission est faite dans le puits, la réception en surface. Ce type de mise en œuvre
nécessite une source de puit, le dispositif récepteur est un ensemble de géophone disposés en
ligne.
Les PSV permettent d’obtenir une image du réservoir en dessous du puits, on peut
utiliser comme source de puit l’outil de forage lui-même.

Figure : Comparaison entre PSV (drill-bit) et PSV classique

2
 1.3/ La sismique de puits à puits

La sismique de puits a puits a été principalement utilisée dans le domaine du génie civil
ou dans le domaine minier, elle fournit des images des formations entre les puits sous forme
de sections en sismique réflexion,

Figure : Exemple de tomographie sismique

2. Les ondes observables en sismique de puits

Les ondes composant un enregistrement de sismique de puits sont de deux types : les
ondes de volume et les ondes liées à la présence du puits (onde de câble et onde de tube).

2.1/ Onde de volume

Les ondes de volume montantes sont des ondes réfléchies primaires ou multiples,
seules les ondes réfléchies primaires prennent naissance au niveau des premières arrivées. Les
ondes de volume descendantes sont les ondes émises par la source formant les arrivées
directes et l’ensemble des événements multiples créés par les marqueurs sismiques situés au-
dessus du géophone de puits.

2.2/ Onde de câble et onde de tube :

Les ondes de tubes sont crée lorsqu’il y’a mise en mouvement des particules de la
colonne de boue qui remplit le puit. Les ondes de surface sont la source principale des ondes
de tube, une fois créée l’onde de tube se propage dans le puits vers le haut et vers le bas et
génère des ondes de tube secondaires, les ondes de tube créées par les ondes de surface sont
des bruits organisés qui perturbent les enregistrements PSV et qui gênent l’interprétation.

3
 Figure : Exemple de PSV avec ondes de tube

3. Matériel et mise en œuvre

La mise en œuvre d’une sismique de puits nécessite au minimum : un puits, un câble et

un treuil, un système de réception composé de un ou de plusieurs capteurs, une source
sismique, des géophones de surface, un laboratoire sismique.

3.1/ Le puits

On utilise un puits parfaitement cimenté et tubé avec un tubage unique sur toute la
hauteur du puits qui en principe doit rendre constant le couplage du géophone de puits avec la
profondeur.

3.2/ Le câble

Le câble utilisé est le câble classique à sept conducteurs utilisé par les diagraphistes, les
informations numérisées au niveau de l’antenne de capteurs sont transmises par le câble.

3.3/ Le système de réception

Le système de réception peut être un capteur unique où sonde (géophone de puits) ou

bien une antenne de capteurs.
La sonde doit être conçue pour minimiser les effets des ondes de tube et assurer le
meilleur couplage de l’outil avec la formation, il est préférable que la sonde de puits soit
équipée d’un système d’orientation, d’un système de mesure du couplage des géophones a la
formation, d’un système de contrôle de profondeur.

Figure : Sonde SPH CGG-IFP

4
 3.4/ La source sismique

La source sismique doit avoir les qualités suivantes :

● émettre une énergie sismique suffisante pour avoir un bon rapport signal sur bruit.
● être à spectre large pour obtenir une bonne résolution verticale.
● être très maniable, surtout pour les opérations en mer.
En mer les sources utilisées sont le canon à air et le canon a eau, en terre, les sources
utilisées sont les vibrateurs verticaux et les chutes de poids.

3.5/ Le laboratoire d’enregistrement

Le laboratoire d’enregistrement doit avoir des performances comparables aux chaînes

d’acquisition utilisées pour la sismique de surface, elle doit cependant avoir une grande
précision d’enregistrement et permettre l’enregistrement de pas fin d’échantillonnage en
temps.

4. Traitement des données de sismique de puits

Les différentes phases du traitement peuvent être identifiées en 4 séquences qui sont :

4.1 / Première séquence (La phase de pré-traitement)

Cette première étape comprend le démultiplexage et le changement de format si

nécessaire.

Figure : PSV après pré-traitement

5
 4.2 / Seconde séquence (Le pointé des temps des premières arrivées)

Les temps de pointé permettent d’établir la relation temps-profondeur et de calculer les

vitesses moyennes et de tranche, si la source est déportée le déport doit être pris en
considération pour le calcul des vitesses.

Figure : Log sismique au puits

4.3 / Troisième séquence (La séparation des ondes)

La troisième séquence de traitement consiste à séparer les différentes ondes

L’enregistrement de sismique de puits est composé d’ondes de volume de type P et/ou S
descendantes et montantes, ainsi que des modes guidés d’interface liés à la présence du puits
(ondes de tube).

Les ondes descendantes sont des ondes émises par la source formant les arrivées
directes et l’ensemble des événements multiples créés par les marqueurs sismiques situés au-
dessus du géophone de puits. Les ondes de volume montantes sont des ondes réfléchies
primaires et multiples. Seules les ondes réfléchies primaires prennent naissance au niveau des
premières arrivées.

Sur l’enregistrement, les ondes descendantes sont caractérisées par des vitesses
apparentes (Δz/Δt) positives, les ondes montantes par des vitesses apparentes négatives.
La séparation des ondes montantes et descendantes est basée sur l’utilisation de filtre
comme le filtre Wiener ou le filtre médian.

6
 4.4 / Quatrième séquence (Obtention de l’image sismique)

Après séparation des ondes, la séquence de traitement qui aboutit à l’image sismique
optimale
Pour l’interprétation géologique diffère selon qu’il s’agisse d’une mise en oeuvre avec
émetteur et récepteur sur une même normale aux couches ou non.
● Obtention de l’image sismique lorsque émetteur et récepteur sont situés sur une même
normale aux couches C’est le cas le plus simple qui correspond au puits vertical foré dans un
milieu à couches horizontales, la source étant située proche de la gueule du trou. La séquence
de traitement comprend:

 La déconvolution des ondes montantes par les ondes descendantes : Quelle

que soit la position du géophone, le signal descendant est le champ des ondes
descendantes incluant les multiples descendants créés par les marqueurs situés au
dessus du géophone. Le signal montant est la convolution du signal descendant par la
suite des coefficients de réflexion situés sous le géophone, là où les multiples
montants peuvent être négligés. Le traitement de déconvolution permet de s’affranchir
à la fois du signal de la source et des multiples descendants.

 L’horizontalisation des ondes montantes déconvoluées : Cette opération rend

l’enregistrement PSV comparable en temps (temps double) à un enregistrement de
sismique réflexion de surface.

Figure : Extraction et horizontalisation des ondes montantes

 L’obtention de la trace somme PSV : Les ondes montantes déconvoluées et

horizontalisées sont sommées dans un couloir suivant immédiatement la première
arrivée. Le résultat est une trace somme comparable à un film synthétique sans
multiples dans la bande de fréquences du signal reçu. Elle est donc comparable à la
trace sismique obtenue par la sismique de surface après sommation en couverture
multiple.

7
 5. Principales applications de la sismique de puits

L’application principale du PSV est le calage de la sismique de surface, ce dernier peut

être utilisé pour résoudre des problèmes structuraux complexes. L’exemple de la structure du
Nord Aquitaine en est un. La structure d’Auzance est un anticlinal d’axe principal Nord 130°
de forme irrégulière au niveau du trias avec de nombreuses failles en affectant la surface
structurale. Le forage a été implanté dans la zone de flexure, le forage débute dans le crétacé
(santonien), croise la discordance du cénomanien (376.5m), puis traverse les couches
géologiques du portlandien a la base du Trias, pour s’arrêter dans le substratum paléozoïque
(profondeur totale 1784m).

Figure : Application du PSV à la détermination d’un modèle structurale

(Structure d’Auzance)

6. PSV déporté en puits déviée

Figure : PSV en puits dévié

8
 L’exemple suivant montre une section sismique obtenue à l’aide de données enregistrées
dans un puits fortement dévié sur le champ de Wytch farm. Pour le compte de BP-Amoco et
de ses partenaires.
Les données de puits ont été acquises dans le puits dévié F18 avec une source vibratoire
située à une distance de 1865 m (Jerry’s Point (JP)) par rapport à la tête de puits. Les données
ont été acquises en utilisant un géophone de puits à 3 composantes de type CSI (Combinable
Seismic Imager Tool de la société Schlumberger).

7. Conclusion sur la sismique de puits

Les principales applications de la sismique de puits sont:

• Etablir la relation temps-profondeur ;
• Fournir une sismique de détail au voisinage d’un puits ;
• Caler la sismique de surface ;
• Identifier les réflexions primaires et multiples ;
• Prédire la présence de réflecteurs ou de zones anomaliques à l’avant du forage, c’est-à-
dire sous le puits pour un forage vertical et à l’avant du front de taille d’un tunnel pour un
forage horizontal ;
• Fournir une information structurale, ainsi qu’une estimation des paramètres
mécaniques et de certains paramètres pétrophysiques.
• Estimer le pendage d’un marqueur

Le PSV déporté et la ballade sismique permettent une extension de l’investigation

latérale variable avec la profondeur et fournissent une sismique de détail au voisinage de
l’objectif étudié.

Si l’investigation latérale de la sismique de puits est de toute façon limitée, le fait

d’avoir des récepteurs proches des objectifs permet une bonne résolution verticale, due
principalement au fait que la zone altérée de surface n’est traversée qu’une fois.

En cours de forage on peut utiliser, comme source de puits, l'outil de forage lui même ce
qui permet d'obtenir au fur et à mesure de l'avancement une image des formations non encore
forées.

Enfin, la sismique de puits à puits devrait permettre d’obtenir des informations

lithologiques fines dans les zones réservoir. Les différentes techniques de sismique de puits
permettent, lorsque les acquisitions sont répétées au cours du temps, d’obtenir un suivi de
l’évolution d’un réservoir (monitoring actif).
