Présentation du système d'irrigation

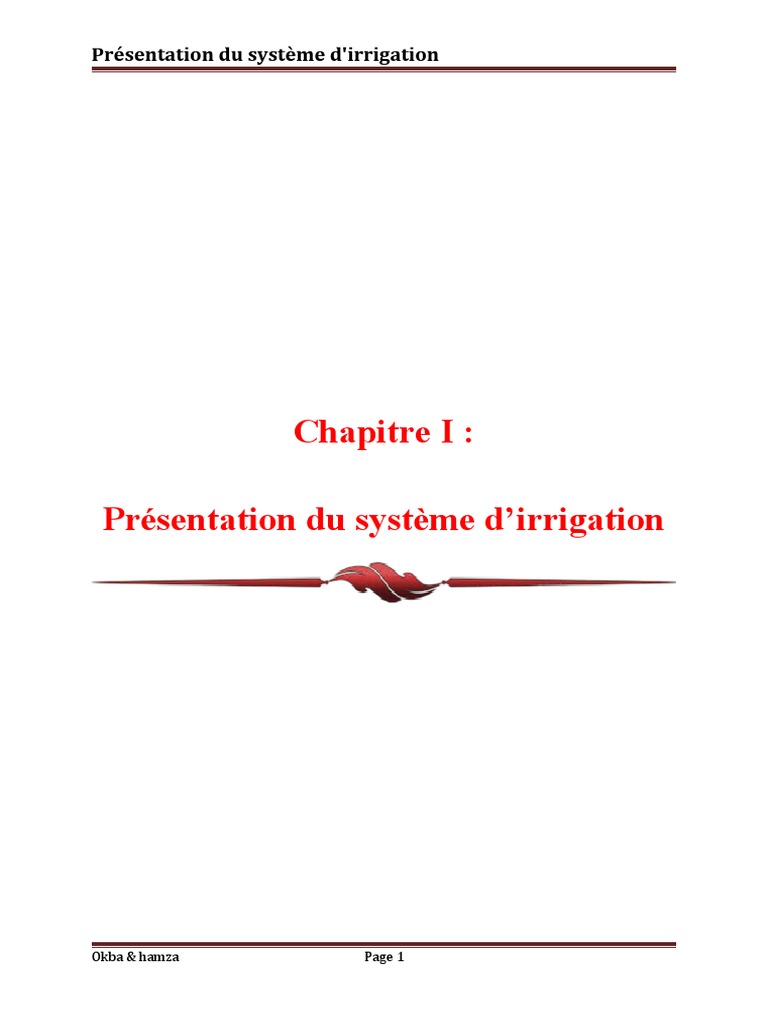

Chapitre I :

Présentation du système d’irrigation

Okba & hamza Page 1

Présentation du système d'irrigation

1. Introduction

Au cours de ce premier chapitre, nous avons présenté, des généralités sur l’irrigation et les
défèrent techniques existante et le serre intelligente, actuellement il y a plusieurs méthodes
d'irrigation dans les zones agricoles, chaque méthodes sont développées pour s’adapter à aux
conditions liées au site d’implantation. Nous allons choisissons la meilleur type d'irrigation
pour notre projet.

2. présentation des systèmes d’irrigation

2.1. Définition

L'irrigation est l'apport d'eau au sol d'une manière convenable afin de fournir une humidité
nécessaire pour le bon développement des cultures [1]. L’irrigation est utilisée pour favoriser
la croissance des cultures agricoles, l’entretien des paysages, et pendant les périodes de pluies
insuffisantes.

2.2. Les techniques d’irrigation

Il existe de plusieurs techniques d'irrigation utilisées dans l'agriculture moderne dans le

fonctionnement des cultures, les conditions climatiques et les ressources disponibles en eau.

Compte tenu de la structure du terrain à notre projet, il y a trois systèmes d'irrigation sont
nécessaires par le développement prévu. Les trois types sont l'irrigation de surface, goutte à
goutte localisée et irrigation par aspersion.

2.2.1. L’irrigation de surface

L'irrigation de surface est une technique d'irrigation qui consiste à appliquer de l'eau
directement sur la surface du sol. Les avantages de L’irrigation de surface, illustrée sur la
figure 1.1 est la technique la plus courante et la plus simple, elle se caractérise par
l’écoulement d’eau sous l’action de la gravité sur le terrain et les moyens de distribution de ce
dernier s’effectuent librement à travers la surface du champ [1]. Cette technique est
généralement utilisée pour, le riz...

Okba & hamza Page 2

Présentation du système d'irrigation

Figure1.1 : L’irrigation de surface.

2.2.2. L'irrigation localisée par goutte à goutte

L'irrigation goutte à goutte comme l’indique la figure1.2 est une méthode d'irrigation précise
et efficace qui consiste à apporter de l'eau directement aux racines des plantes. Cette
technique distribue l'eau lentement au niveau des racines et la distribue au goutte à goutte en
surface ou sous terre au moyen de tuyaux posés au sol ou enterrés, réduit la consommation
d'eau par rapport aux autres méthodes [1]. Cette technique est généralement utilisée pour , le
les cultures fruitières…..

Figure1.2: Irrigation localisé par goutte à goutte

Okba & hamza Page 3

Présentation du système d'irrigation

2.2.3. L’irrigation par aspersion

L'irrigation par aspersion, comme le montre la figure 1.3 , est une technique consistant à
répandre de petites gouttelettes d'eau sur le sol sous forme de pluie à l'aide de tiges d'arrosage
ou rampes alimentée par de l'eau sous pression. Enfin, nous concluons que cette technique est
efficace, mais qu'elle entraînera une augmentation de la consommation d'eau [1].Cette
méthode est utilisée dans les cultures fourragères...

Figure1.3: irrigation par aspersion

2.2.4. Systèmes d’irrigation automatique

Le concept d'irrigation automatisée fait référence à l'utilisation d'un système de contrôle pour
gérer l'irrigation des plantes ou des cultures de manière autonome pendant une certaine
période de temps, sans intervention humaine directe. Le système peut être contrôlé localement
ou à distance [2].

Figure1.4 : Systèmes d’irrigation automatique

Okba & hamza Page 4

Présentation du système d'irrigation

2.2.5. Avantages des systèmes d'irrigation automatique

L’automatisation des systèmes d'irrigation offre de nombreux avantages pour les agriculteurs,
en améliorant l'efficacité de l'irrigation par rapport aux systèmes d'irrigation manuels,
notamment :

 utilisation plus efficace de l'eau

 économie de temps
 économie de main-d'œuvre
 amélioration de la qualité des cultures

3. les Serres

Une serre est une structure semi-transparente fermée ou semi-ouverte, en verre ou en

plastique supportée par un structure métallique ou en bois, généralement destinée à la
production agricole. Il vise à protéger les cultures vivrières ou à améliorer la gestion des
besoins des plantes et à accélérer leur croissance ou leur production en toutes saisons.

3.1. Les différents types des serres

3.1.1. Les serres tunnels

Les serres tunnels sont destinées avant tout à la production des plantes, légumes et fruits. Elles
sont proposées a des prix attractif par rapport aux serres en verre.la figure1.5 ci-dessous qui
représente la serre [3].

Figure1.5 : les serres tunnels

Okba & hamza Page 5

Présentation du système d'irrigation

3.1.2. Les minis serres

Les minis serres comme l’indique la figure1.6 ont été inventes pour répondre aux besoins des
logements modenes.Ne Disposant pas d’un jardin, vous pouvez tout de même profiter des
avantages d’un mini serre [3].

Figure1.6 : Les minis serres

3.1. 3. Serre intelligente

La serre intelligente comme l’indique la figure 1.4 est une serre qui intègre la technologie de
l’Internet des objets en vue d'améliorer la productivité des légumes, des fruits et des cultures.
La technologie de l’Internet des objets est ainsi utilisée pour collecter et analyser en temps
réel la serre et par conséquent appliquer (d'une manière automatique, semi-automatique ou
manuelle) les mesures et actions requises pour maintenir les conditions environnementales
nécessaires aux plantes. L’irrigation automatique est une caractéristique importante des serres
intelligentes, qui contribue à améliorer l'efficacité et la productivité de l’agriculture [4].

Figure 1.7 : Serre intelligente

Okba & hamza Page 6

Présentation du système d'irrigation

4. Problématique

De nos jours, le système d'arrosage automatisé pour le jardin ainsi que les petits espaces verts
devient de plus en plus reproductible partout dans le monde. C'est en effet une technologie
efficace qui a un impact positif à tous les niveaux. Dans le cadre de notre projet de fin
d'études, nous nous interrogeons sur la possibilité de ne pas se limiter à l'irrigation d'une zone
étroite et de prendre l'initiative de développer et d'appliquer plus spécifiquement l'irrigation
d'une zone agricole plus large.

Une étude de ce projet a révélé que les agriculteurs sont confrontés à de nombreux problèmes
d'irrigation. En effet, ils doivent se rendre sur le terrain, même si à des moments critiques ou
très tôt pour ouvrir et fermer les électrovannes, ce qui rend l'irrigation fatigante et
chronophage, faute de quoi il devra confier ces tâches à un ouvrier, et cette procédure rendra
l'irrigation plus chère, ce qui fait de ce projet une bonne solution. Notre idée de projet résout
de nombreux problèmes et facilitera les tâches d'irrigation pour les agriculteurs.

5. Cahier de charge

5.1. Titre de projet

Automatisation d'un cycle d'irrigation automatique au sein d'une serre.

5.2. Description du projet

Afin de résoudre les problèmes précédents et pour réaliser un système qui répond aux
exigences des agriculteurs, dans notre projet, on propose une solution qui permet de gérer
l'irrigation des champs selon trois modes.

 Mode manuel d'irrigation qui autorise à l'agriculteur de commander et poursuivre les

tâches d'irrigation manuellement à travers des boutons lorsqu'il se trouve sur terrain.
 Mode d'irrigation à distance qui permet à l'agriculteur de commander l'heure et la
durée d'irrigation à travers une page web (gérer l'irrigation à distance).
 Mode d'irrigation automatique, qui permet d’effectuer automatiquement l’irrigation
sans intervention humaine.

Le choix entre l’un de ces trois modes peut être effectué par le moyen d’une page web.
L’agriculteur peut donc utiliser son Smartphone pour accéder à cette page.

Okba & hamza Page 7

Présentation du système d'irrigation

5. 3. Description détaillé du fonctionnement

Dans notre système d'irrigation, le remplissage du réservoir d’eau, la contrôlé des

électrovannes qui s'ouvrent et se ferment au besoin, nous séparerons le principe de
fonctionnement en deux parties principales.

 La première partie est le remplissage du réservoir d'eau avec une pompe dans le puits,
fonctionne selon les informations reçues du capteur de niveaux, sans affecter
l’électrovanne.
 La deuxième partie est commandée par des électrovannes qui s'ouvrent et se ferment
selon l'information de capteur humidité sans affecter de la pompe.
 La pompe et les électrovannes peuvent fonctionner simultanément ou l'inverse car ils
sont déjà séparés dans le système.

Le figure1.8 ci-dessous représenté le principe de fonctionnement de la pompe immergée dans

le puits qui sert à remplir le réservoir d’eau.

Figure 1.8 : Principe fonctionnement de la pompe

Okba & hamza Page 8

Présentation du système d'irrigation

La figure 1.9 montre le principe de fonctionnement des électrovannes pour les l'irrigation.

Figure 1.9 : le principe de fonctionnement des électrovannes

Okba & hamza Page 9

Présentation du système d'irrigation

La figure 1.10 explique le principe de fonctionnement de trois modes (mode manuel, mode à
distance et mode automatique

Figure 1.10 : principe de fonctionnement de trois modes

Okba & hamza Page 10
Présentation du système d'irrigation

Tableaux1.1 : nomenclature utilisée dans les logigrammes précédents.

N eau Niveau d’eau dans le réservoir
NB Niveau bas d’eau dans le réservoir
NH Niveau haut d’eau dans le réservoir
P pompe
EV1 Electrovanne1
EV2 Electrovanne2
EV3 Electrovanne3
Capteur H1 Capteur d'humidité1
Capteur H2 Capteur d'humidité2
Capteur H3 Capteur d'humidité3
M1 Mode d'irrigation manuel
M2 Mode d'irrigation distance
M3 Mode d'irrigation automatique

5.4. Choix type d'irrigation

Après avoir étudié la structure du terrain, nous avons décidé d'utiliser l'irrigation de surface en
raison de quatre critères :

 Facilité d'utilisation.
 Moins cher.
 Utilisable sur différents terrains.
 Économie d’eau.

6. Présentation des Entrées/Sorties

Pour mettre en œuvre ce projet, on a commencée par la détermination des nombres

d’Entrées/Sorties.

Okba & hamza Page 11

Présentation du système d'irrigation

Tableaux1.2 : Entrées

Désignation Rôle Type

Capteur d'humidité EV1 mesurer humidité Logique
Capteur d'humidité EV2 mesurer humidité Logique
Capteur d'humidité EV3 mesurer humidité Logique
capteur de niveau haut Niveau haut Logique
capteur de niveau bas Niveau bas Logique
Bouton marche/ arrêt contrôle P Logique
local/distance P
Bouton marche/ arrêt contrôle EV2 Logique
local/distance EV1
Bouton marche/ arrêt contrôle EV2 Logique
local/distance EV2
Bouton marche/ arrêt contrôle EV3 Logique
local/distance EV3

Tableaux1.3 : Sorties

Désignation Rôle Type

p remplir réservoir Logique
EV1 Contrôle du débit d'eau Logique
EV2 Contrôle du débit d'eau Logique
EV3 Contrôle du débit d'eau Logique

7. Etude nécessaire pour la réalisation

Un prototype d'un système d'irrigation automatisé nécessite plusieurs composants comme des
actionneurs qui peut être programme alors à nous besoin:

 Une carte électronique comme unité de traitement qui traite les informations fournies
par l'unité de mesure.
 Une pompe reliée à un relais.

Okba & hamza Page 12

Présentation du système d'irrigation

 Deux capteurs de niveau vérifient niveau de l'eau dans le réservoir tout au long du
cycle,
 Trois électrovannes qui sont connectent également avec des relais
 trois capteurs d'humidité qui vérifient l'humidité de sol pour contrôler l'ouverture ou
fermeture de l’électrovanne.
 Page Web reçoit les demandes dès l'agriculteur.

L'irrigation est contrôlée par carte électronique ou manuellement par boutons.

8. Conclusion

Ce chapitre a été consacré à l’étude générale sur system irrigation. Nous avons détaillé le
cycle de notre projet avec le cahier de charge de notre travail. Enfin nous présentons dans le
chapitre suivant la partie matérielle de notre projet.

Okba & hamza Page 13

Présentation du système d'irrigation

Bibliographique

[1] : https://fr.wikipedia.org/wiki/Irrigation

[2] :https://fr.wikipedia.org/wiki/Arrosage_automatique#:~:text=La%20notion%20d
%27arrosage%20automatique,goutte%2D%C3%A0%2Dgoutte%20%C2%BB.

[3] : https://www.serres-tonneau.com

[4] : https://maferme.ma/serre-intelligente

Okba & hamza Page 14
