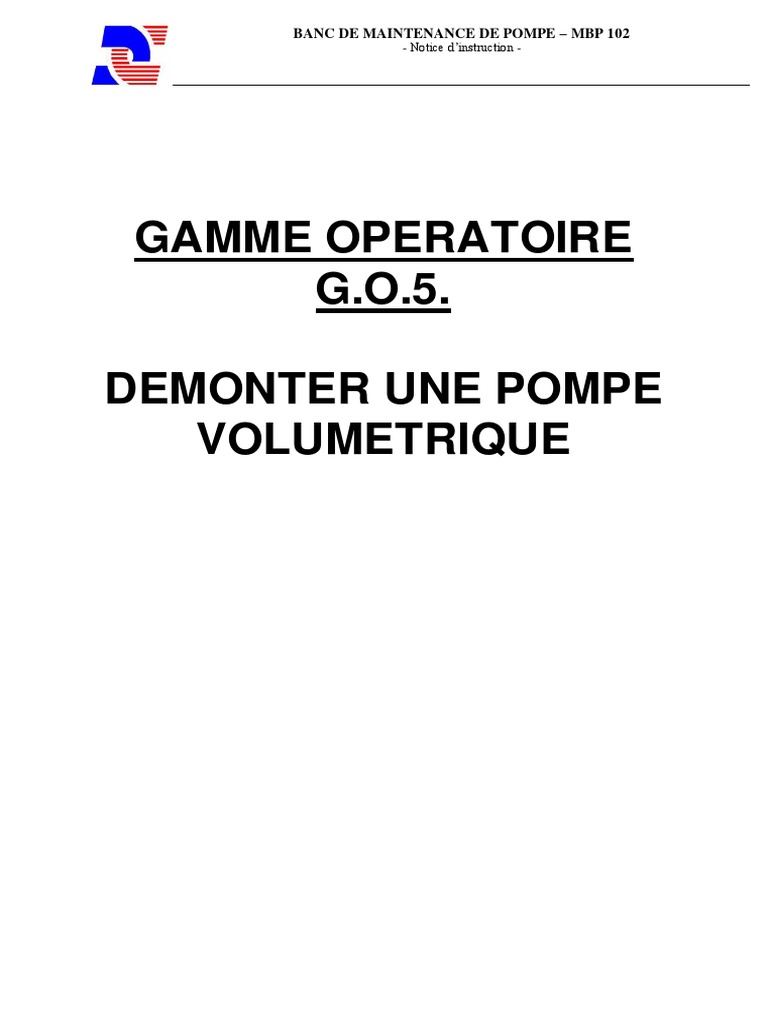

BANC DE MAINTENANCE DE POMPE – MBP 102

- Notice d’instruction -

GAMME OPERATOIRE
G.O.5.

DEMONTER UNE POMPE

VOLUMETRIQUE
 BANC DE MAINTENANCE DE POMPE – MBP 102
- Notice d’instruction -

GAMME OPERATOIRE GO 5

Flasque de
pompe
Pignon mené

Joint du boîtier
limiteur de Joint torique
pression

Roulement Boite à
4 vis M8 x 62 6205 roulement
pour montage
du boîtier
limiteur de
pression Corps de Intra vis de
pompe serrage de la
bote à
roulement
Boîtier du
limiteur de Anneau
pression élastique
(circlips)
diamètre 62
Turbine du
limiteur de
pression
Roulement
5305
Ressort de
compression Vis M8 X 24
du limiteur de Anneau élastique
pour montage (circlips)
pression du flasque de
diamètre 52
pompe
Clavette
Entretoise Capuchon de
d’appui du la vis de
ressort du réglage Ecrou de réglage de
limiteur de
compression de la
pression
garniture mécanique
Arbre de la
pompe
Joint d’étanchéité
Support vis de la garniture
de réglage du Ressort de mécanique
limiteur de garniture
pression mécanique
Ferrite de la
garniture
Garniture Anneau élastique mécanique
mécanique (circlips) diamètre 25
 BANC DE MAINTENANCE DE POMPE – MBP 102
- Notice d’instruction -

1. Démonter le limiteur de pression

• Avec une clef plate de 13, extraire les 4 vis H M8 X 62 et déposer le limiteur de
pression.

• Dévisser le capuchon de la vis de réglage du limiteur de pression, et dévisser le

support vis de réglage du limiteur de pression. Déposer le ressort de compression du
limiteur de pression ainsi que son entretoise d’appui.

Support de vis de
réglage du limiteur
de pression

Ressort de
compression

Entretoise
d’appui

• Déposer la turbine du limiteur de pression.

Boîtier du
limiteur de
pression

Turbine du
limiteur de
pression
 BANC DE MAINTENANCE DE POMPE – MBP 102
- Notice d’instruction -

2. Démonter le f lasque de pompe

• Dévisser et extraire les 5 vis H M8 X 18, puis déposer le f lasque de pompe ainsi que
le pignon mené.

Pignon mené
Vis H M8 X 18

Flasque de
pompe

3. Extraire et démonter la boite à roulement.

• Dévisser l’écrou de réglage de compression de la garniture mécanique, puis extraire

les 2 intravis de blocage de la boite à roulement et dévisser la boite à roulement.

Ecrou de
réglage

Intravis de
blocage

Boite à
roulement
 BANC DE MAINTENANCE DE POMPE – MBP 102
- Notice d’instruction -

• Extraire le circlips 62 et le roulement 5305 de la boite à roulement

Boite à Circlips
roulement diamètre 62

Roulement
5305

4. Déposer l’arbre

• Sortir le circlips diamètre 25 de l’arbre et déposer l’arbre.

arbre
Circlips
diamètre 25

• Extraire de l’arbre la f errite de garniture mécanique, ainsi que la garniture mécanique

et le ressort de garniture mécanique.

Ferrite de Ressort de
garniture Garniture garniture
mécanique mécanique mécanique
 BANC DE MAINTENANCE DE POMPE – MBP 102
- Notice d’instruction -

• Extraire le roulement 6205 et le circlips diamètre 52 du corps de pompe.

Roulement
6205

Circlips
diamètre 52

• Extraire le joint d’étanchéité de la garniture mécanique du corps de pompe.

Corps de
pompe

Joint d’étanchéité
de la garniture
mécanique
