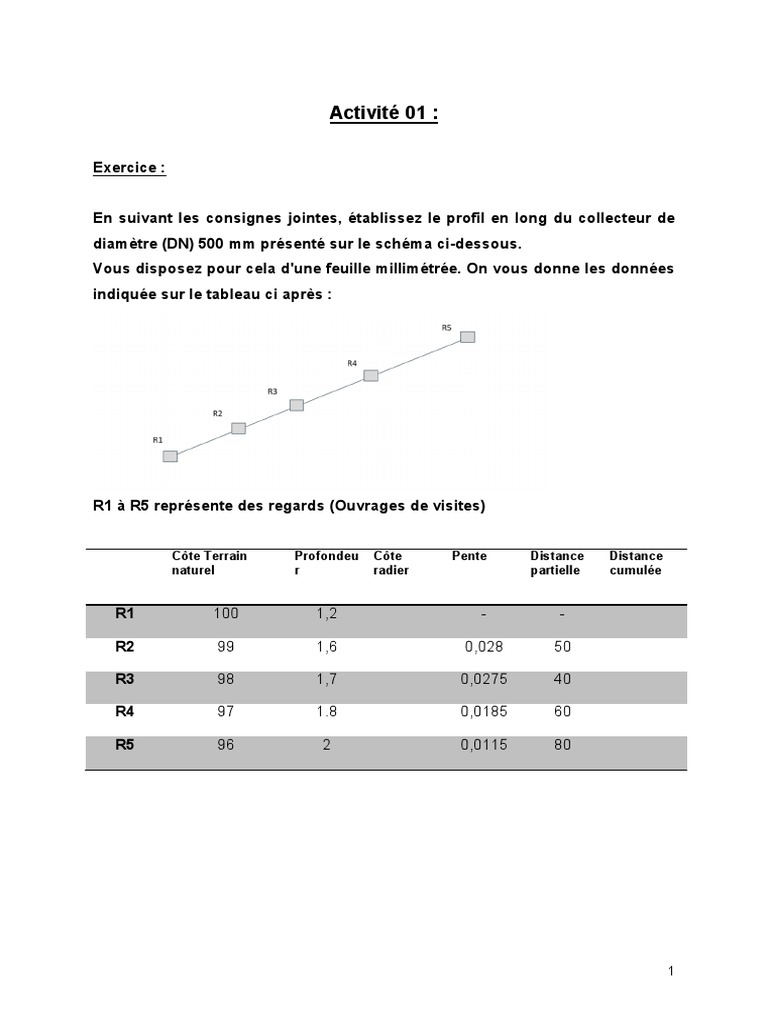

Activité 01 :

Exercice :

En suivant les consignes jointes, établissez le profil en long du collecteur de

diamètre (DN) 500 mm présenté sur le schéma ci-dessous.
Vous disposez pour cela d'une feuille millimétrée. On vous donne les données
indiquée sur le tableau ci après :

R1 à R5 représente des regards (Ouvrages de visites)

Côte Terrain Profondeu Côte Pente Distance Distance

naturel r radier partielle cumulée

R1 100 1,2 - -

R2 99 1,6 0,028 50

R3 98 1,7 0,0275 40

R4 97 1.8 0,0185 60

R5 96 2 0,0115 80

1
Consignes :

1/ Sur la feuille millimétrée tracé un axe vertical des hauteurs et un axe horizontal des longueurs.

2/ En tenant compte des étendues des données, choisir les échelles adéquates pour les deux axes.

3/ Sous l’axe des longueurs insérer un tableau de :

6 lignes pour : Côte Terrain naturel, Profondeur, Côte radier, Pente, Distance partielle, Distance cumulée

6 colonnes pour reporter les valeurs correspondantes
