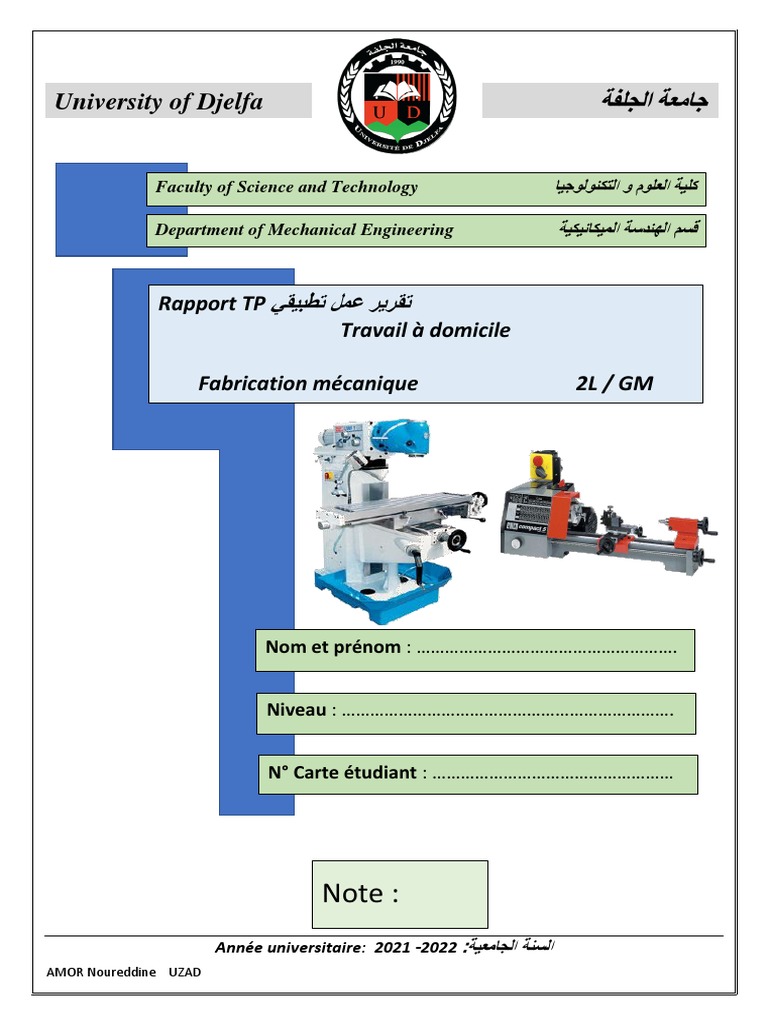

University of Djelfa ‫جامعة الجلفة‬

Faculty of Science and Technology ‫كلية العلوم و التكنولوجيا‬

Department of Mechanical Engineering ‫قسم الهندسة الميكانيكية‬

Rapport TP ‫تقرير عمل تطبيقي‬

Travail à domicile

Fabrication mécanique 2L / GM

Nom et prénom : ……………………………………………….

Niveau : …………………………………………………………….

N° Carte étudiant : ……………………………………………

Note :
Année universitaire: 2021 -2022 :‫السنة الجامعية‬
AMOR Noureddine UZAD
 1- Donner une définition du procédé de fraisage
…………………………………………………………………………………………………………
…………………………………………………………………………………………………………
…………………………………………………………………………………………………………
2- Remplir le tableau par l’identification des éléments de la machine mentionnée la
figure ci-dessous :

3-
Nom de la machine : ……………………………………………………
Référence Désignation Référence Désignation
01 09
02 10
03 11
04 12
05 13
06 14
07 15
08 16

4- Pour réaliser une opération de tournage, il faut assurer trois mouvements principaux.
Indiquer sur un schéma en présentant ces mouvements, ensuite donner leurs noms et
leurs définitions :
a. Mouvement de …………… : ………………………………………………
...........................................................................................................................

AMOR Noureddine UZAD Page 2 sur 10

 b. Mouvement de …………… : ………………………………………………
...........................................................................................................................
c. Mouvement de …………… : ………………………………………………
...........................................................................................................................

Schema

5- Donner une définition du procédé de fraisage

…………………………………………………………………………………………………………
…………………………………………………………………………………………………………
6- Pour réaliser une opération de fraisage, il faut assurer deux mouvements principaux.
Indiquer sur un schéma en présentant ces mouvements, ensuite donner leurs noms et
leurs définitions :
d. Mouvement de …………… : ………………………………………………
...........................................................................................................................
e. Mouvement de …………… : ………………………………………………
...........................................................................................................................

Schema

AMOR Noureddine UZAD Page 3 sur 10

 7- Répondre aux questions suivantes :
Question
Citer trois types de machine-
outil de tournage
Comment la taille d'un tour
est-elle choisie ?
Que devez-vous retirer avant Choisir une réponse parmi les quatre suivantes :
de démarrer la machine ?
A quoi sert la poupée mobile Choisir une réponse parmi les quatre suivantes :
(contre pointe) ?
Quelle partie maintient
fermement la pièce à
usiner en tournage ?
Citer trois types de fraiseuses
A quoi sert cet outil ?
A quoi sert cet outil ?
AMOR Noureddine UZAD
Réponse
a) ………………………………………………………………………………
b) ………………………………………………………………………………
c) ………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
 Clé de mandrin
 Pièce
 Outils
 Contre-poupée
 Aide à soutenir la pièce à usiner et permet les
opérations de perçage.
 Permet de couper les queues sur la pièce
 Empêche le tour de s'effondrer
 Empêche le stock de tomber de l'extrémité du tour
Choisir une réponse parmi les quatre suivantes :
 Mandrin
 Stock de queue
 Embrayage
 Selle
a) ……………………………………………………………………
b) ……………………………………………………………………
c) ……………………………………………………………………
Choisir une réponse parmi les quatre suivantes :
 Coupe le matériau à l'épaisseur
 Coupe les surfaces planes sur le côté droit
 Coupe les surfaces planes sur le côté
gauche
 Applique un motif de prise
Choisir une réponse parmi les quatre suivantes :
 Coupe le matériau à l'épaisseur
 Coupe les surfaces planes sur le côté droit
 Coupe les surfaces planes sur le côté
gauche
 Applique un motif de prise
Page 4 sur 10
 Question Réponse
Citez les types de montage des pièces a) ……………………………………………………………
sur un tour ? b) ……………………………………………………………
c) ……………………………………………………………
Donner la formule pour calculer la
vitesse d’avance en tournage avec ……………………………………………………………………
l’unité ?
L’unité de la vitesse de coupe en  m/min
tournage est :  cm/min
 mm/min
 tr/min
Nommer les opérations en tournage suivantes :
a. ………………………………………
b. ………………………………………
c. ………………………………………
d. ………………………………………
e. ………………………………………
f. ………………………………………
g. ………………………………………
h. ………………………………………
i. ………………………………………
j. ………………………………………
Nommer les deux montages suivants :

a) ……………………………
b) ……………………………

(a) (b)
Donner la formule pour calculer la vitesse ……………………………………………………………………
de rotaion de l’outil en fraisage ……………………………………………………………………
……………………………………………………………………
Indiquer les noms des surfaces. 1. ………………………………………
2. ………………………………………
3. ………………………………………
4. ………………………………………
5. ………………………………………
6. ………………………………………
7. ………………………………………
8. ………………………………………
9. ………………………………………
10.………………………………………
AMOR Noureddine UZAD Page 5 sur 10
 Question Réponse
Citer Les éléments qui influent sur le choix a. ………………………………………
de la vitesse de coupe ? b. ………………………………………
c. ………………………………………
d. ………………………………………
La figure ci-dessous montre trois positions de l’outil lors de son
montage sur le porte outil, quel est parmi les trois le montage est  (a)
correct ?
 (b)

 (c)
(a) (b) (c)
Pour choisir la vitesse de coupe, nous avons a) …………………………………………………………
vue deux méthodes lesquels ?
b) …………………………………………………………

Opération : ………………………………………….
Outil : ……………………………………………………

Quel est la relation correcte parmi les Choisir une réponse parmi les quatre
propositions ci-contre pour calculer la suivantes :
fréquence de rotation en tournage ? 103 .𝑉𝑐

𝜋.𝐷
10000.𝑉𝑐

𝜋.𝐷
103 .𝑉𝑓

2.𝜋.𝐷
1000.𝑉𝑐 2

𝜋.𝐷
Citer trois types de matériaux de coupe a) …………………………………………….
b) …………………………………………….
c) …………………………………………….
Nommer les deux modes de travail en
fraisage ci-dessous
a) …………………………………………………………

b) …………………………………………………………

(a) (b)
Indiquer les formes des pièces réalisées sur ………………………………………………………………
une fraiseuse ……………………………………………………………….
…………………………..…………………………………..

AMOR Noureddine UZAD Page 6 sur 10

 Question
Une pièce en tournage à un diamètre
de 80 mm et tourne à 750 tr/min. sa
vitesse de coupe est :
Donner la formule pour calculer la
vitesse d’avance en fraisage ?
Nommer les deux modes de fraisage
ci-dessous
(a) (b)
Nommer les types de fraiseuses
(a) (b)
Pour faire tourner une pièce ayant 65
mm de diamètre pour obtenir une
vitesse de coupe de 35 m/min, quelle
sera la vitesse de rotation ?
Que signifie fz ?
Que signifie f ?
AMOR Noureddine UZAD
Réponse
Choisir une réponse parmi les quatre suivantes :
 188,49 m/min
 183,53 m/min
 171,53 m/s
 158,33 m/min
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
a) …………………………………………………………
b) …………………………………………………………
a) …………………………………………………
b) …………………………………………………
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
…………………………………………………………………………
Page 7 sur 10
 Question Réponse
Indiquer les noms des surfaces. 1. ………………………………………
2. ………………………………………
3. ………………………………………
4. ………………………………………
5. ………………………………………
6. ………………………………………
7. ………………………………………
8. ………………………………………
9. ………………………………………
10. ………………………………………
11.………………………………………
Citer les noms des outils suivants ?

a) ………………………………………
b) ………………………………………
c) ………………………………………
(a) (b) (c)
d) ………………………………………
e) ………………………………………
f) ………………………………………
(d) (e) (f)
g) ………………………………………
h) ………………………………………
(g) (h)

Dans la formule de fréquence rotation Choisir une réponse parmi les quatre suivantes :
en fraisage, le diamètre est le diamètre  De la pièce
de :  De la fraise
 De la broche
La fraiseuse universelle est composée Choisir une réponse parmi les quatre suivantes :
de :  Fraiseuse duplexe et fraiseuse CN
 Fraiseuse horizontale et fraiseuse verticale
 Fraiseuse et perceuse
Citer les mouvements de la table d’une d) ………………………………………
fraiseuse universelle
e) ………………………………………
f) ………………………………………

AMOR Noureddine UZAD Page 8 sur 10

 8- On veut usiner la pièce représentée sur le dessin de définition ci-dessous.

a) Le dessin de la pièce brute est présenté sur la figure ci-dessous.

b) Repérage des surfaces :

c) L’ordre de réalisation des surfaces de la pièce est :

Ordre Surfaces
1 ④
2 ⑦①
3 ⑤
4 ②③⑧
5 ⑥

AMOR Noureddine UZAD Page 9 sur 10

 d) Remplir le tableau ci-dessous en indiquant le nom d’opération et le nom d’outil
nécessaire.
N° Surfaces Opération Nom d’outil de coupe

1 ④

2 ⑦①

3 ⑤

4 ②③⑧

5 ⑥

9- Mettre en position les outils
