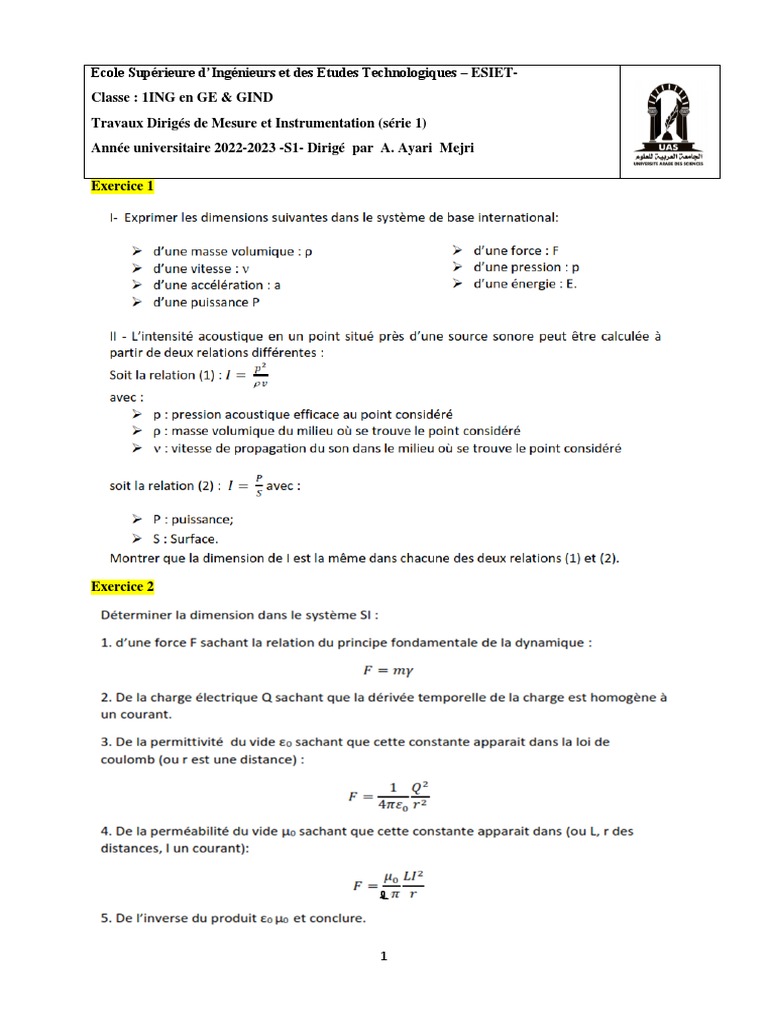

Ecole Supérieure d’Ingénieurs et des Etudes Technologiques – ESIET-

Classe : 1ING en GE & GIND

Travaux Dirigés de Mesure et Instrumentation (série 1)
Année universitaire 2022-2023 -S1- Dirigé par A. Ayari Mejri

Exercice 1

Exercice 2

1
Exercice 3

Exercice 4

Exercice 5

2
Exercice 6
A l’aide d’une analyse dimensionnelle rapide, pour chacune des expressions littérales
suivantes, entourer le résultat susceptible d’être juste et barrer celui qui ne l’est pas.
1. Le mouvement d’un corps dans lesquelles x désigne la distance parcourue (m), a est
l’accélération (m.s-2), t est le temps (s) et l’indice 0 indique la valeur de la grandeur à
l’instant t = 0 s.
𝑥 = 𝑣0 𝑡 2 1 𝑥 = 𝑣0 𝑡 + 2𝑎𝑡 2
𝑥 = 𝑣0 𝑡 + 𝑎𝑡 2
2

2. La période de révolution d’une sonde en orbite autour de la planète Mercure où M

représente la masse de Mercure et r le rayon de l’orbite circulaire de la sonde.
𝑟
𝑇 = 2𝜋√ 𝐺. 𝑀 𝑟3
𝐺. 𝑀 𝑇 = 2𝜋√ 3 𝑇 = 2𝜋√
𝑟 𝐺𝑀

Sachant que G a pour dimension L3.M-1.T-2 et s’exprime donc en m3.kg-1.s-2,

3. Hauteur maximale atteinte par un projectile de masse 𝑚 lancé verticalement à la

vitesse𝑣, 𝑔 étant l’accélération de la pesanteur :

4. Portée horizontale 𝑥 du tir d’un projectile de masse 𝑚 dont la vitesse initiale 𝑣 fait un
angle 𝛼 avec l’horizontale :

5. Altitude h d’un satellite en orbite circulaire autour de la Terre de rayon 𝑅, connaissant la

période 𝑇 et l’accélération de la pesanteur 𝑔 au niveau du sol :

Exercice 7
Dans un fluide parfait en mouvement, la différence de pression entre deux points A et B est donnée
par la relation :
1
𝑝𝐵 − 𝑝𝐴 = 𝜌 [𝑔(ℎ𝐵 − ℎ𝐴 ) − (𝑉𝐵2 − 𝑉𝐴2 )]
2
Dans laquelle : g : symbolise l’accélération de la pesanteur ; 𝜌 : la masse volumique du fluide, h :
l’altitude d’un point , p : la pression en un point, et V : la vitesse du fluide en un point.

Vérifiez l’homogénéité de la relation

3
Exercice 8
1. Une particule de masse M tourne en décrivant un cercle de rayon r à une vitesse v.
Pour cela, elle doit subir une accélération centripète (a en m.s-2). Trouvez une équation
satisfaite par a sachant qu’elle ne dépend que de v et r.
2. La force de frottement agissant sur un corps est proportionnelle au carré de sa vitesse.
Formulez cette loi par une équation et donnez les dimensions de la constant de
proportionnalité
3. Donnez les unités SI des coefficients A, B et C dans l’équation suivante:
𝑣 = 𝐴𝑡 2 − 𝐵𝑡 + √𝐶
où 𝑣 est une vitesse et t un temps.
4. on exprime la vitesse d’un corps par l’équation : 𝑣 = 𝐴𝑡 3 − 𝐵𝑡, où t représente le temps.
Quelles sont les unités SI de A et B.
Exercice 9
La fréquence de vibration d’une goutte d’eau peut s’écrire sous la forme :
f = k. Rα . ρβ . τγ
Où : k est une constante sans dimension. R est le rayon de la goutte, ρ sa masse volumique.
τ est la tension superficielle définie par une force par unité de longueur.
Déterminer par une analyse dimensionnelle les valeurs des paramètres α , β et γ .
Exercice 10

Exercice 11

Exercice 12
On se propose de convertir l’unité de pression du système international d’unités(SI), c’est-à-dire le
« Pascal » en unité de pression du système CGS(le système CGS : Centimètre, Gramme, Seconde,
c’est à dire le «baryes ». Déterminer combien vaut 1Pascal de baryes.

Exercice 13
