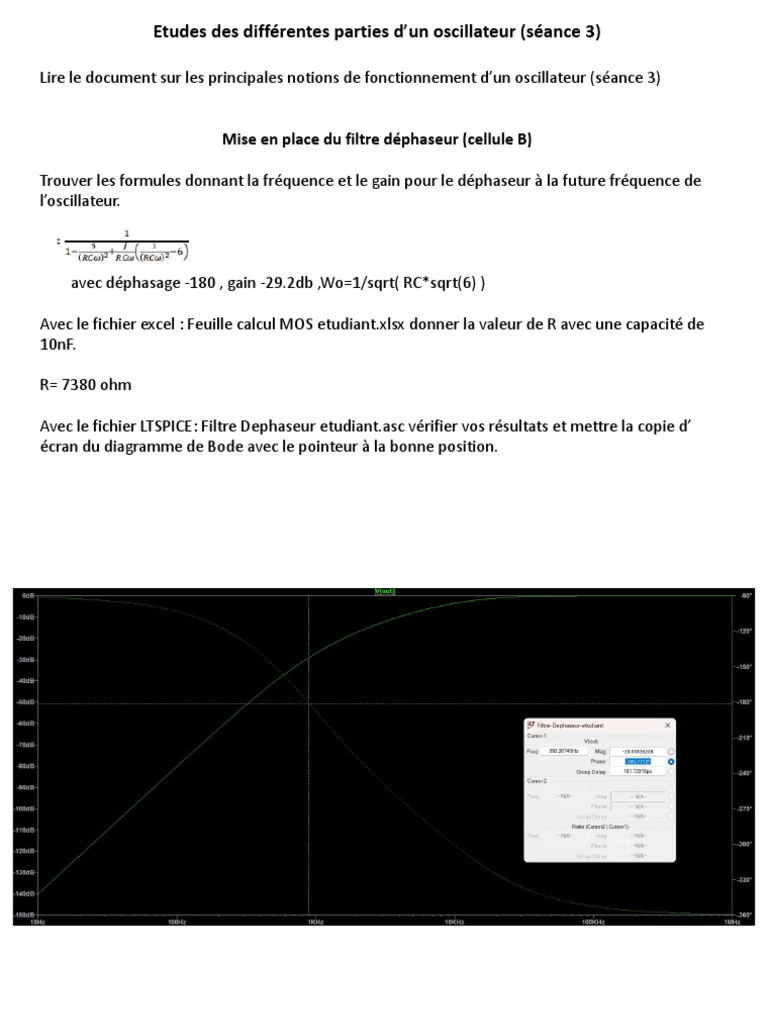

Etudes des différentes parties d’un oscillateur (séance 3)

Lire le document sur les principales notions de fonctionnement d’un oscillateur (séance 3)

Mise en place du filtre déphaseur (cellule B)

Trouver les formules donnant la fréquence et le gain pour le déphaseur à la future fréquence de
l’oscillateur.

avec déphasage -180 , gain -29.2db ,Wo=1/sqrt( RC*sqrt(6) )

Avec le fichier excel : Feuille calcul MOS etudiant.xlsx donner la valeur de R avec une capacité de
10nF.

R= 7380 ohm

Avec le fichier LTSPICE: Filtre Dephaseur etudiant.asc vérifier vos résultats et mettre la copie d’
écran du diagramme de Bode avec le pointeur à la bonne position.
 Mise en place de l’amplificateur

Ecrire les différentes formules correspondant aux questions :

1. Si la résistance RP est grande devant RD donner la relation entre VDS et VGS.
2. Donner l’expression de la droite de charge du transistor.
3. Donner l’expression de la transconductance gm en fonction du courant ID.
4. Donner l’expression du gain en tension à vide Av0 du circuit en fonction de gm puis de ID.
5. Donner l’expression de l’impédance d’entrée ZeA de l’amplificateur en fonction de gm, Rp et RD
ainsi que son impédance de sortie ZSA (toujours dans le cas où Rp >> RD)

K= 82,5 mA/V² ; VT=1,6V

1. Vds = Vcc - Rd*Id
Id = K(Vgs-Vth)²

2. Id = (Vcc-Vds)/Rd

3. gm = 2K(Vgs-Vth) = 2*sqrt(K*Id)

4. Av0 = -gm*Id

5. Rea = (Rp+Rd)/(1+gm*Rd)

6. CGD = 1 pF

7. Cea = CGD * (1+Av0)

Avec le fichier excel tenter de trouver un jeux de valeurs permettant de respecter les
conditions suivantes (donner une explication de pourquoi ces contraintes existent)

• Pour assurer un bon démarrage, il est préférable de chercher un gain de 33dB

Pourquoi ?
car -29dB + 33 = 4dB et On cherche à avoir un gain entre 2 et 5 dB pour un bon
démarrage.

• On limitera VCC maximum à 15V

Pourquoi ?
Pour limiter le courant dans le système et ainsi limiter la consommation.

• Il faut avoir R1 (résistance du filtre) au moins supérieur à 10 RD

Pourquoi ?

A la sortie de la cellule A, on retrouve un pont diviseur de tension avec les résistances R1

et RD. Or , on ne souhaite pas perdre en gain. Typiquement, en prenant la même valeur
pour R1 et RD , la tension en sortie de A se retrouve divisée par 2. Ainsi, on prend R1
beaucoup plus grand que RD pour limiter ce phénomène.

• Il faut que ZeA = R3

Pourquoi ?
 Proposition de composants pour réaliser l’oscillateur

1er proposition
VCC 15V
Rp
RD 0.738kOhm

C1 , C 2 , C 3 10nF

R 1, R 2 7.38kOhm

ID
gm

VGS

Av0

ZeA
Avec le fichier LTSPICE : Ampli MOS source commune Gain etudiant.asc vérifier vos
résultats et mettre la copie d’écran du diagramme de Bode avec le pointeur à la bonne
position.

Avec le fichier LTSPICE : Ampli MOS source commune Impedance entrée etudiant.asc
vérifier vos résultats et mettre la copie d’écran du graphique permettant de trouver
l’impédance d’entrée avec un curseur sur le point de mesure.
 Mise en place de l’oscillateur : étude en Boucle Ouverte (séance 4)

Avec le fichier LTSPICE : Oscill 880Hz SC Dephaseur BO etudiant.asc vérifier la condition

d’instabilité de l’ensemble en affichant le Bode et en indiquant les points de mesure
importants.
 Mise en place de l’oscillateur : étude en Boucle Fermée

Avec le fichier LTSPICE : Oscill 880Hz SC Dephaseur BO etudiant.asc faites les

modifications nécessaires pour vous retrouver un Boucle fermée. Mettre les copies d’
écran (schéma, temporelle et FFT) avec les commentaires importants.
 Proposition finale de composants pour réaliser l’oscillateur

1er proposition
VCC
Rp
RD

C1 , C 2 , C 3

R 1, R 2

ID
gm

VGS

Av0

ZeA
