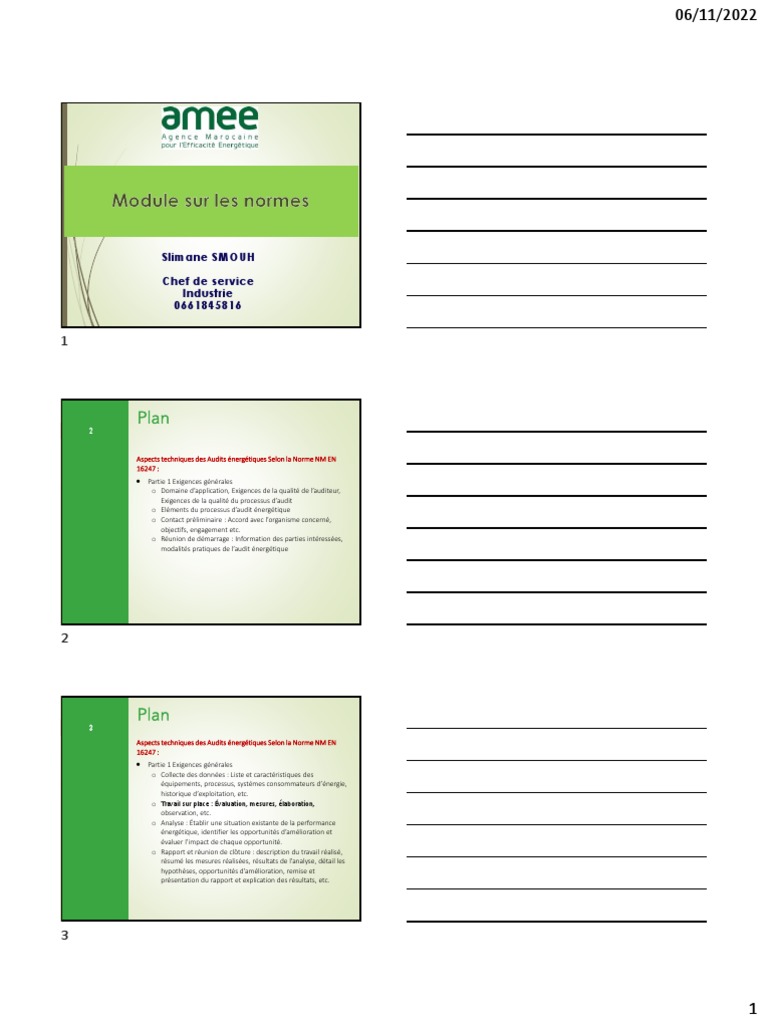

Slimane SMOUH
Chef de service
Industrie
0661845816
Plan
2
Plan
3
Aspects techniques des Audits énergétiques Selon la Norme NM EN
16247 :
• Partie 1 Exigences générales
o Collecte des données : Liste et caractéristiques des
équipements, processus, systèmes consommateurs d’énergie,
historique d’exploitation, etc.
o Travail sur place : Évaluation, mesures, élaboration,
observation, etc.
o Analyse : Établir une situation existante de la performance
énergétique, identifier les opportunités d’amélioration et
évaluer l’impact de chaque opportunité.
o Rapport et réunion de clôture : description du travail réalisé,
résumé les mesures réalisées, résultats de l’analyse, détail les
hypothèses, opportunités d’amélioration, remise et
présentation du rapport et explication des résultats, etc.
1
06/11/2022
Plan
4
Aspects techniques des Audits énergétiques Selon la Norme NM EN
16247 :
• Partie 3 : Procédés :
o Exigences de la Norme, procédés, usages énergétique, etc.
o Éléments du processus d’audit énergétique
o Contact préliminaire : champ d’application et de la limite de
l’audit, procédés inclus dans l’audit, audit énergétique pour
des procédés spécifiques, etc.
o Réunion de démarrage : accord sur les indicateurs de
performance
o Collecte des données : Analyse préliminaire ; bilan
énergétique, facteurs d’ajustement, consommation de
référence, campagne de mesures, etc.
o Travail sur place : objectif, données manquants, bilan,
mesures, information supplémentaire, etc.
o Analyse : Énergie par source, par procédé, bilan énergétique,
consommation fixe, identification et évaluation des possibilités
d’amélioration, etc.
Cadre législatif :
Loi : 47‐09 sur l’Efficacité Energétique
Décret n°2‐19‐250 sur l’audit énergétique
2
06/11/2022
Définition
Audits énergétiques selon la Norme NF EN 16247
7
contexte de l’efficacité énergétique
Définition, Enjeux de l’audit dans le
3
06/11/2022
10
contexte de l’efficacité énergétique
Définition, Enjeux de l’audit dans le
11
contexte de l’efficacité énergétique
Définition, Enjeux de l’audit dans le
12
4
06/11/2022
Mécanismes de financement
• l’appui financier de la coopération pour l’efficacité
énergétique au Maroc.
• la mise en place d’une ligne de financement de l’énergie
durable dans le cadre de l’initiative Morseff dédiée au
14 secteur privé, avec l’appui des bailleurs de fonds, a permis
de financer 260 projets permettant la réduction de la
consommation énergétique et les émissions de gaz à effet
de serre, avec une enveloppe globale de 1,2 milliard DH.
• « Tamwil El fellah » qui est un mécanisme de financement
ciblant les agriculteurs notamment les projets de pompage
par énergie solaire, a permis de faire bénéficier à ce jour
environ 3000 clients depuis 2015, date de sa mise en place
et de mobiliser 200 Millions de DH.
14
contexte de l’efficacité énergétique
Définition, Enjeux de l’audit dans le
15
5
06/11/2022
16
contexte de l’efficacité énergétique
Définition, Enjeux de l’audit dans le
Cadre législatif
Loi : 47‐09 sur l’Efficacité
Energétique
Cadre législatif
Objet de la loi :
➢Augmenter l’efficacité
énergétique dans l’utilisation des
sources d’énergie,
18 ➢Eviter le gaspillage
➢Atténuer le coût de l’énergie sur
l’économie nationale
➢Contribuer au développement
durable
18
6
06/11/2022
Objectifs:
► Intégrer de manière durable les techniques
d’efficacité énergétique au niveau de tous les
programmes de développement sectoriels,
► Encourager les entreprises industrielles à
rationaliser leur consommation énergétique,
► Généraliser les audits énergétiques
19 ► Mettre en place des codes d’efficacité
énergétique spécifiques aux différents secteurs
► Promouvoir le développement des chauffes eau
solaires
► Généraliser l’usage des lampes à basse
consommation et des équipements adaptés au
niveau de l’éclairage public.
19
20
21
7
06/11/2022
22
24
8
06/11/2022
25
27
• Organismes ayant un système de
management de l’énergie selon la norme
marocaine NM ISO 50001 sont exemptés
de l’obligation de l’audit énergétique
pendant la durée de validité de la
certification
27
9
06/11/2022
Introduction
Le cadre normatif de l’audit énergétique
Cadre normatif
Cadre normatif
29
29
30
Aspects techniques des Audits
30
10
06/11/2022
31
Aspects techniques des Audits
31
32
Aspects techniques des Audits
32
33
11
06/11/2022
34
Aspects techniques des Audits
Exigences générales
Contact préliminaire
b) L'auditeur énergétique doit demander des informations
concernant :
1) le contexte de l'audit énergétique ;
2) les contraintes d'ordre réglementaire ou autres influant sur
le domaine d'application ou sur d’autres aspects de l'audit
énergétique proposé ;
3) un programme stratégique plus large ;
4) le système de management;
5) les modifications pouvant influer sur l'audit énergétique et
ses conclusions ;
6) les opinions, idées et restrictions éventuelles relatives aux
mesures d'amélioration de l'efficacité énergétique
potentielles ;
7) les livrables attendus et le format requis du rapport ;
36
12
06/11/2022
Exigences générales
Contact préliminaire
c) L'auditeur énergétique doit informer
l’organisme :
1) de tous les moyens et équipements
spéciaux requis pour permettre la
réalisation de l'audit énergétique ;
2) de tout intérêt commercial ou autre
pouvant avoir une incidence sur ses
conclusions ou recommandations.
37
Exigences générales
38
Exigences générales
Réunion de démarrage :
a) L'auditeur énergétique doit demander à l’organisme :
1) de désigner le responsable de l'audit énergétique
en son sein ;
2) de désigner une personne chargée d'assurer la
liaison avec lui, cette personne étant, le cas échéant,
entourée d’autres personnes appropriées rassemblées
en une équipe, dans cet objectif ;
3) d’informer les personnels concernés ainsi que les
autres parties intéressées, sur l'audit énergétique et sur
les éventuelles obligations leur incombant à ce propos
;
4) d’assurer la coopération des parties concernées ;
5) de signaler toutes conditions inhabituelles, tous
travaux de maintenance ou autres activités qui auront
39
13
06/11/2022
Exigences générales
Réunion de démarrage :
b) L'auditeur énergétique doit se mettre d’accord avec
l’organisme sur :
1) les dispositions permettant son accès ;
2) les règles de sécurité ;
3) les ressources et les données à fournir ;
4) les accords de confidentialité (par exemple, avec
les locataires d’un bâtiment) ;
5) le programme de visites proposé avec les priorités
afférentes à chacune d’elles ;
6) la nécessité de mesurages particuliers ;
7) les procédures à suivre pour l’installation des
matériels de mesure, le cas échéant.
40
Exigences générales
41
Exigences générales
42
14
06/11/2022
Exigences générales
43
44
45
15
06/11/2022
énergétique
Travail sur place: Visites du site
L'auditeur énergétique doit demander à l’organisme :
a) de désigner une ou plusieurs personnes pour servir de guide
et d’accompagnateur à ses collaborateurs pendant les
visites du site, selon les besoins. Ces personnes doivent
posséder les compétences et habilitations nécessaires pour
intervenir directement sur les procédés et les équipements, si
cela est requis ;
b) de lui donner accès aux dessins, manuels ou autres
documentations techniques afférents à l’installation, avec les
résultats des essais de mise en service éventuellement
réalisés.
46
47
48
16
06/11/2022
critères convenus.
c) Dans les cas où cela se révèle approprié au domaine d’application, à
l’objectif et au degré d’approfondissement convenus de l'audit
énergétique, l'auditeur énergétique doit compléter ces résultats par:
1. une demande de données supplémentaires ;
2. la définition du besoin d’approfondissement de l'analyse.
d) L'auditeur énergétique doit :
1) évaluer la fiabilité des données fournies et attirer l'attention sur les
défauts ou anomalies constatés ;
2) utiliser des méthodes de calcul transparentes et appropriées du
point de vue technique ;
3) documenter les méthodes utilisées et toutes les hypothèses faites ;
4) soumettre les résultats de l'analyse à des vérifications appropriées
de la qualité et de la validité ;
5) tenir compte des contraintes réglementaires ou autres associées
aux pistes potentielles d'amélioration de l'efficacité énergétique.
49
Exigences générales
énergétique doit :
a)s’assurer que les exigences applicables à l'audit énergétique
convenues avec l'organisme ont été satisfaites ;
b) vérifier la qualité du rapport avant soumission à l’organisme ;
c) résumer les mesures pertinentes faites pendant l'audit énergétique,
en faisant des observations sur :
1) la cohérence et la qualité des données ;
2) la justification des mesures et la manière dont elles étayent
l’analyse ;
3) les difficultés rencontrées lors du recueil des données et du
travail sur place.
d) indiquer si les résultats de l'analyse sont issus de calculs, de
simulations ou d’estimations ;
e) résumer les analyses en détaillant les hypothèses ;
f) indiquer les limites de précision dans l’estimation des économies et
des coûts ;
g) rendre compte de la hiérarchisation des opportunités
d'amélioration de l'efficacité énergétique.
50
Exigences générales
51
17
06/11/2022
52
Exigences générales
Exigences générales
Réunion de clôture
À la réunion de clôture, l'auditeur énergétique doit :
a) remettre le rapport de l'audit énergétique ;
b) présenter les résultats de l'audit énergétique de
manière à faciliter les prises de décision de l’organisme ;
c) être en mesure d'expliquer les résultats.
54
18
06/11/2022
Exigences générales
55
59
1. Contact préliminaire
2. Réunion de démarrage
3. Recueil de données
4. Travail sur place
5. Analyse
6. Rapport
7. Réunion de clôture
60
19
06/11/2022
62
2. Réunion de démarrage
3. Recueil de données:
• Généralités: Le recueil de données peut être
effectué en plusieurs étapes pendant un audit
énergétique. Lors du recueil de données, l’auditeur
énergétique doit :
a) vérifier les données et les informations fournies par
l’organisme (par exemple, la puissance ou le
nombre des équipements) ;
b) obtenir les données manquantes ;
c) vérifier l’exactitude du dispositif de mesure.
63
20
06/11/2022
3. Recueil de données:
• Demande d’informations L’auditeur énergétique doit
demander à l’organisme des informations concernant
les éléments suivants :
a) le site ;
b) les procédés de fourniture d’utilités ;
c) les procédés de fabrication :
1) les caractéristiques et la qualité des produits ;
2) les conditions de fonctionnement actuelles (points
de réglage) des procédés de fourniture d’utilités et
des procédés de fabrication ;
3) les conditions et les contraintes spécifiques des
procédés et de l’environnement (sécurité, pollution,
santé, etc.) ;
d) le bâtiment, le périmètre et autres informations
pertinentes ;
e) les sources d’énergie.
64
65
66
21
06/11/2022
2. Réunion de démarrage
3. Recueil de données: Analyse préliminaire des données
• Il convient que l’auditeur énergétique mette en
évidence des opportunités préliminaires d’amélioration
de l’efficacité énergétique.
• L’auditeur énergétique doit convenir avec l’organisme
de toute campagne de mesures sur :
1) les objectifs et les paramètres ;
2) le contenu ;
3) les conditions de mesurage requises.
67
68
69
22
06/11/2022
5. Analyse: Généralités
L’auditeur énergétique doit :
a)étudier la performance énergétique maximale réalisable
du procédé et la comparer avec la performance
énergétique réelle ;
b) calculer la performance énergétique réelle du procédé ;
c) comparer le dimensionnement réel du procédé et les
besoins en énergie ;
d) évaluer la quantité optimale d’énergie et d’utilités pour le
procédé.
70
72
23
06/11/2022
74
75
24
06/11/2022
76
6. Rapport:Généralités
Les exigences générales applicables au rapport d’audit
énergétique sont définies dans l’EN 16247-1, 5.6.1.
77
25
06/11/2022
79
k) Tours de réfrigération
l) Refroidisseurs
m) Pompes
n) Ventilateurs
o) Air comprimé
p) Circuit de dépression
q) Chauffage, ventilation et climatisation (HVAC)
r) Eau chaude sanitaire (ECS)
s) Éclairage
80
81
26
06/11/2022
82
c) Management de l’énergie
1) la structure de la consommation d’énergie ;
2) le comptage, la maintenance des compteurs ;
3) les tarifs ;
4) les montants des factures (combustibles, électricité,
eau) ;
5) la gestion des pics de demande ;
6) le niveau de management et de surveillance de
l’énergie : quels indicateurs, qui les surveille ?
7) la console de commande ;
8) la formation du personnel à l’utilisation rationnelle de
l’énergie ;
83
84
27
06/11/2022
85
e) Procédé de fabrication
3) les types de machines :
i) four à creusets, four à vide, four à cloche, four à
sole, etc. ;
ii) tunnel, cheminée, tour de déshydratation,
séchoir à tambour, etc. ;
iii) incinérateur, etc. ;
4) puissance thermique installée ;
5) nature du fluide (air chaud, vapeur, eau chaude,
etc.) ;
6) condensat récupérable ;
7) récupération de la chaleur perdue (débits,
températures, particules en suspension, corrosivité, point
de rosée, etc.) des gaz d’échappement/fluides
évacués, pour évaluer les opportunités de récupération
de chaleur ;
8) capacités de production et débits (nombre de
86
e) Procédé de fabrication
9) méthode de traitement : statique, dynamique, par
lots ;
10) produits traités : teneur et composition de l’eau
d’entrée ;
11) paramètres des procédés : températures d’entrée
des fluides, cycle thermique, vitesses d’application et
températures du fluide, densités de puissance
appliquées, etc., régulation ;
12) commandes ;
13) comptage ;
14) nombre d’heures de fonctionnement ;
15) consommation annuelle ;
16) consommation spécifique du procédé ;
87
28
06/11/2022
f) Chaufferie
9) volume et température du réservoir d’alimentation
des chaudières ;
10) décharge de produits de combustion ;
11) réseaux d’alimentation et accessoires
complémentaires (pompes de circulation, ventilateurs,
etc.) ;
12) état général des équipements : derniers réglages,
maintenance, réparations et modifications récentes ;
13) traitement de l’eau (nature et caractéristiques des
types d’eau, modèle et débits, traitement) 14) mesure
des éléments rejetés dans l’atmosphère et relevés de
performance basés sur le registre de la chaufferie ou le
rapport d’inspection régulière ;
15) relevés (y compris la classe d’exactitude) ;
16) consommation annuelle et niveaux de production ;
89
g) Échange de chaleur
1) description du système, capacité installée et
données correspondant aux besoins opérationnels ;
2) bâtiments et locaux desservis, volume chauffé ;
3) échangeurs, mélangeurs ;
4) fonction (chauffage, eau chaude sanitaire (ECS),
chauffage + ECS) ;
5) fluide primaire/secondaire ;
6) nombre d’heures de fonctionnement ;
7) consommation annuelle ;
90
29
06/11/2022
91
92
93
30
06/11/2022
94
95
k) Tours de réfrigération
1) description du système, capacité installée et
données correspondant aux besoins opérationnels ;
2) types et nombre de machines (refroidies à l’air,
refroidies à l’eau, refroidies par évaporation) ;
3) capacité thermique ;
4) températures ;
5) commandes ;
6) comptage ;
7) état général des équipements et du réseau de
distribution (système, pompe) ;
8) nombre d’heures de fonctionnement ;
9) consommation annuelle d’énergie et d’eau ;
96
31
06/11/2022
l) Refroidisseurs
1) description du système, capacité installée et
données correspondant aux besoins opérationnels ;
2) types et nombre de machines (groupe frigorifique à
compression ou à absorption, compresseur,
condenseur,
refroidisseur d’air, pompe à chaleur) ;
3) capacité (frigorifique, électrique) ;
4) nature du fluide frigorigène ;
5) températures d’entrée/de sortie du fluide frigorigène
secondaire ;
6) commandes ;
7) comptage ;
8) état général des équipements et du réseau de
distribution (système, pompe) ;
9) nombre d’heures de fonctionnement ;
10) consommation annuelle ;
97
n) Ventilateurs
1) description du système, capacité installée et
données correspondant aux besoins opérationnels ;
2) description du ventilateur ;
3) type de ventilateur ;
4) application du ventilateur ;
5) emplacement physique du ventilateur – données
relatives au moteur installé (puissance, tension, intensité
de
courant de pleine charge et fréquence nominales
figurant sur la plaque signalétique) ;
6) nombre d’heures de fonctionnement par an (ou %
de fonctionnement) ;
7) méthode de commande ;
8) température d’entrée/de sortie ;
9) état général des ventilateurs ;
99
32
06/11/2022
o) Air comprimé
1) description du système, capacité installée et
données correspondant aux besoins opérationnels ;
2) type et nombre de compresseurs ;
3) pression ;
4) puissance ;
5) température d’entrée/de sortie ;
6) débit ;
7) production et qualité de l’air ;
8) fonctionnement ;
9) consommation annuelle ;
10) commandes ;
11) état général des équipements et du réseau
(isolation, fuites, purgeurs, etc.) ;
100
p) Circuit de dépression
1) description du système, capacité installée et
données correspondant aux besoins opérationnels ;
2) type et nombre de circuits de dépression ;
3) aspiration ;
4) puissance ;
5) débit ;
6) fonctionnement ;
7) consommation annuelle ;
8) commandes ;
9) état général des équipements et du réseau (isolation,
fuites, purgeurs, etc.) ;
101
33
06/11/2022
s) Éclairage
1) description du système, capacité installée et
données correspondant aux besoins opérationnels ;
2) mesure des niveaux d’éclairage ;
3) appareils installés : lampes, instruments, qualité de
l’éclairage, etc. ;
4) âge du système d’éclairage (intervalle de
renouvellement des sources de lumière) ;
5) durée d’éclairage (estimation des niveaux de
consommation courants/d’urgence) ;
6) systèmes de commande ;
7) accès à la lumière naturelle ;
8) taux d’occupation par le personnel ;
9) dimensions des locaux ;
10) accumulation de poussière ;
11) type d’activité pratiquée.
104
k) Tours de réfrigération
l) Refroidisseurs
m) Pompes
n) Ventilateurs
o) Air comprimé
p) Circuit de dépression
q) Chauffage, ventilation et climatisation (HVAC)
r) Eau chaude sanitaire (ECS)
s) Éclairage
105
34
06/11/2022
107
35
06/11/2022
d’audit énergétique
1. Contact préliminaire
2. Réunion de démarrage
3. Recueil de données
4. Travail sur place
5. Analyse
6. Rapport
7. Réunion de clôture: Les exigences relatives à la
réunion de clôture sont définies dans l’EN 16247-1,
5.7.
109
Ecoenergy.smouh@gmail.com
06 61 84 58 16
110
36
