Résistance des matériaux

Hypothèses – Sollicitations - Contraintes

Extension Compression
Treuil sur Potence

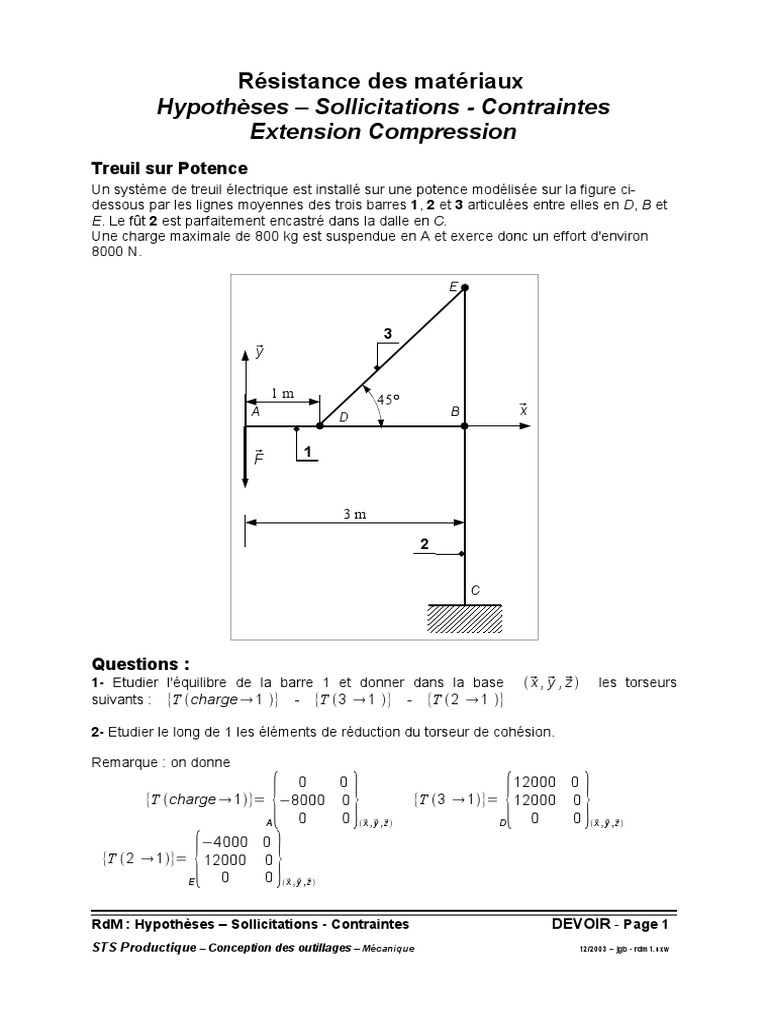

Un système de treuil électrique est installé sur une potence modélisée sur la figure ci-
dessous par les lignes moyennes des trois barres 1, 2 et 3 articulées entre elles en D, B et
E. Le fût 2 est parfaitement encastré dans la dalle en C.
Une charge maximale de 800 kg est suspendue en A et exerce donc un effort d'environ
8000 N.

3

y

1m 45°
A B x
D

 1
F

3m

Questions :
1- Etudier l'équilibre de la barre 1 et donner dans la base  x , y , z  les torseurs
suivants : {T charge  1 } - {T 3  1 } - {T 2  1 }

2- Etudier le long de 1 les éléments de réduction du torseur de cohésion.

Remarque : on donne

{ } { }
0 0 12000 0
{T charge  1}= −8000 0 {T 3  1}= 12000 0
A 0 0 x , y , 
 z D 0 0 x , y , 
 z

{ }
−4000 0
{T 2  1}= 12000 0
E 0 0 x , y , 
 z

RdM : Hypothèses – Sollicitations - Contraintes DEVOIR - Page 1

STS Productique – Conception des outillages – Mécanique 12/2003 – jgb - rdm1.sxw
3- Quel est le type de sollicitation dans la barre 3.
L'effort dans la barre 3 est de 17000 N.

4- Déterminer le diamètre de la barre 3 (barre de section circulaire pleine)

On impose un coefficient de sécurité de 5.
Il est prévu de la fabriquer avec un acier de limite élastique Re = 150 MPa, de module
d'élasticité E= 2.105 MPa

5- Le système d'accrochage situé aux extrémités de la barre 3 induit un coefficient de

concentration de contrainte estimé à 2 ; recalculer son diamètre.

6- Quelle est la variation de longueur de la barre 3 ?

Remarque : allongement d'une poutre de longueur l

D'après la loi de Hooke =E⋅ avec =N /S et = l /l on peut écrire :
N⋅l
l=
E⋅S
