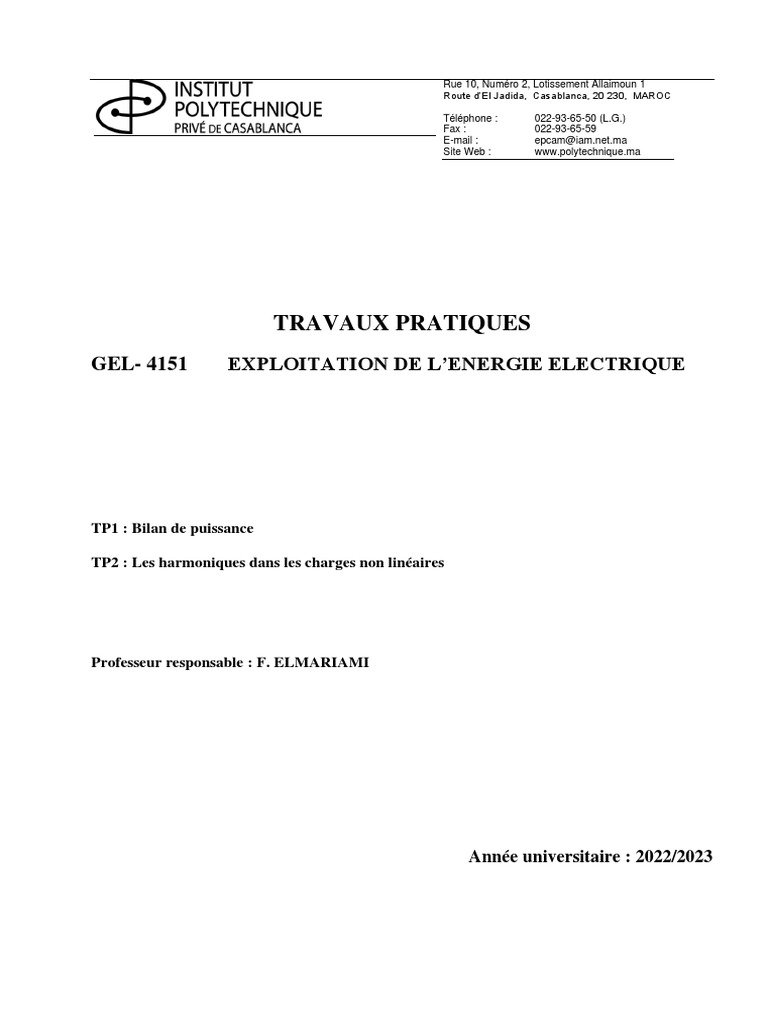

TRAVAUX PRATIQUES
GEL- 4151 EXPLOITATION DE L’ENERGIE ELECTRIQUE

TP1 : Bilan de puissance

TP2 : Les harmoniques dans les charges non linéaires

Professeur responsable : F. ELMARIAMI

Année universitaire : 2022/2023

 TP1 : Bilan de puissance

Objectif : il s’agit d’étudier une installation électrique industrielle comportant 3 armoires en

établissant le bilan de puissance de cette installation.

On se propose de faire le bilan de puissance de cette installation industrielle en tenant compte des
coefficients d’utilisation et de simultanéité indiqués sur le schéma :

1. En prévoyant une extension de 20% déterminez la puissance du transformateur HTA/BT à

installer. Déterminer le facteur de puissance aux niveaux des tableaux A, B et TGBT.

2. Déterminer la puissance des batteries de condensateurs à installer sur le TGBT A pour avoir un
cos’ de 0,96.

3. Simuler cette installation sur le logiciel MyEcodila3.4 et vérifier vos résultats. Commentez et
conclure.

- Vous lancez My Ecodial 3, saisissez le schéma unifilaire de l’installation en ajoutant les

batteries de condensateurs.
- Vous rentrez leurs paramètres (puissance, cos),
- Vous cliquez sur l’icône « Lance le bilan de puissance »,
- Vous saisissez les coefficients d’utilisation et de simultanéité indiqués sur le schéma,
- Choisir la puissance du transformateur en prenant un coefficient d’extension de 1,2.
- Vous fermez le bilan de puissance.
Annexes :
 Puissances normalisées usuelles des transformateurs en KVA: 25 - 50 - 100 - 160 - 250 -
315 -400 - 500 - 630 - 800 - 1000 - 1250 - 1600 - 2000 – 2500

1
 TP2 : Les harmoniques dans les charges non linéaires

Objectifs: il s’agit d’étudier sur MATLAB SIMULINK les harmoniques d’une charge non
linéaire et de vérifier les notions vues en cours.

I- Caractérisation d’un redresseur monophasé avec filtrage capacitif :

a) Sans compensation du facteur de puissance :

Réaliser sous Simulink le montage suivant (Fig.10). Fixez la tension efficace Vs à 110 V, la
valeur de R = 12 et C = 2.5 mF.

Fig. 10
Sur Simulink :
1- Relever la valeur moyenne du courant continu.
2- Tracer la forme de courant et de la tension à l’entrée du redresseur. Mesurer la valeur
efficace du courant à l’entrée du redresseur.
3- Relever la puissance active, réactive, déformante et apparente ainsi que le THDI à
l’entrée du redresseur.
4- Relever les amplitudes et le rang des principaux harmoniques de courant (jusqu’au rang 13)
5- Tracer le spectre harmonique
6- Relever le facteur de puissance du montage.

b) Avec compensation du facteur de puissance :

◼ Insérer en parallèle avec la source une capacité C=300 F. (sur Simulink il faut ajouter une
résistance de très faible valeur (1) en série ave la capacité)
De même sur Simulink :
7- Tracer la forme de courant et de la tension à la sortie de la source. Mesurer la valeur
efficace du courant à la sortie de la source.
8- Relever la puissance active, réactive, déformante et apparente ainsi que le THDI à la
sortie de la source.
9- Relever le facteur de puissance du montage.

Expliquer pourquoi le facteur de puissance se dégrade ?

◼ Enlever le condensateur à la sortie de la source et insérer une inductance L=1.2 mH en série.

De même sur Simulink :

2
 10- Tracer la forme de courant et de la tension à la sortie de la source. Mesurer la valeur
efficace du courant à la sortie de la source.
11- Relever la puissance active, réactive, déformante et apparente ainsi que le THDI à la
sortie de la source.
12- Relever le facteur de puissance du montage.

Expliquer pourquoi le facteur de puissance s’améliore ?

II- Tracer sur Simulink, 3 redresseurs monophasés alimentés sous un réseau triphasé avec
neutre.

13- Calculer le THDI

14- Relever les amplitudes et le rang des principaux harmoniques de courant de phase
(jusqu’au rang 13)
15- Tracer le spectre harmonique correspondant
16- Relever les amplitudes et le rang des principaux harmoniques de courant dans le neutre
(jusqu’au rang 13) et Tracer le spectre harmonique correspondant

III- Caractérisation d’un redresseur triphasé sur charge résistif :

Tracer sur Simulink le schéma suivant :

Vs=110V et R = 12.

1- Relever les amplitudes et le rang des

principaux harmoniques de courant de
phase (jusqu’au rang 13)
2- Tracer le spectre harmonique
correspondant
3- Calculer le THDI.

IV- Caractérisation de deux redresseurs triphasé alimentés par deux transformateurs de

couplages différents :
Tracer sur Simulink le schéma suivant : Vs=110V (Ph/N) et R = 12. Les 2 secondaires ont le
même rapport de transformation = 1.

1- Relever les amplitudes et le rang des principaux harmoniques de courant de phase

(jusqu’au rang 13) des courants IA1, IA2 et JA.
2- Tracer les spectres harmoniques correspondants.
3- Conclure.
