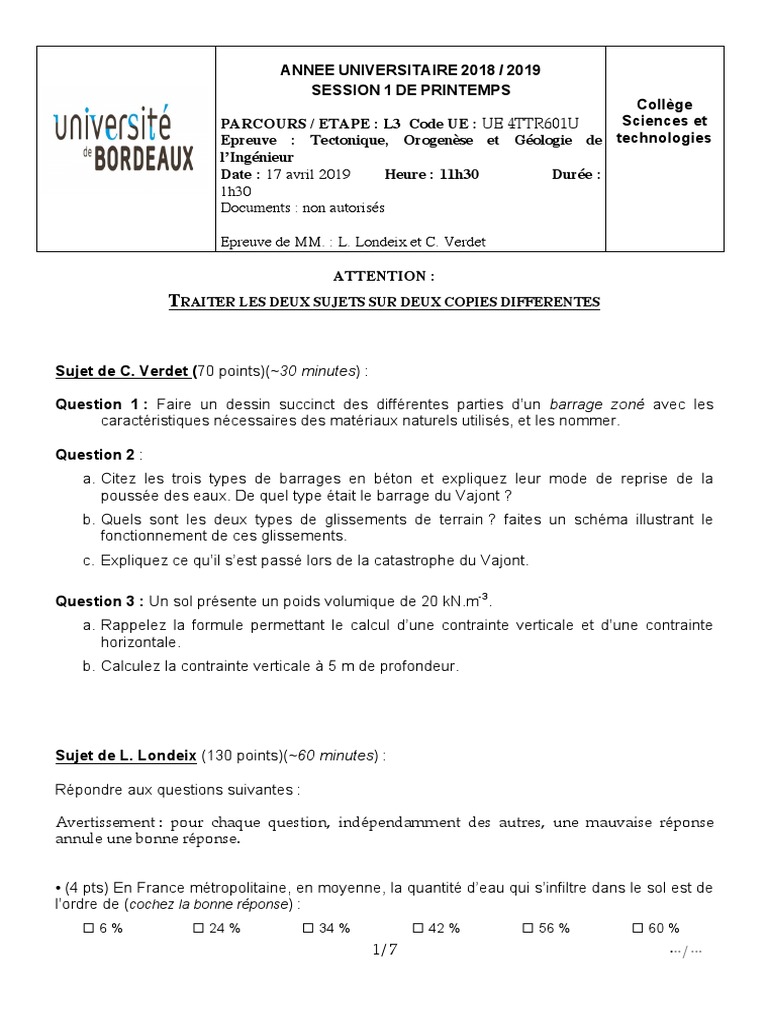

ANNEE UNIVERSITAIRE 2018 / 2019

SESSION 1 DE PRINTEMPS
Collège
PARCOURS / ETAPE : L3 Code UE : UE 4TTR601U Sciences et
Epreuve : Tectonique, Orogenèse et Géologie de technologies
l’Ingénieur
Date : 17 avril 2019 Heure : 11h30 Durée :
1h30
Documents : non autorisés

Epreuve de MM. : L. Londeix et C. Verdet

ATTENTION :
TRAITER LES DEUX SUJETS SUR DEUX COPIES DIFFERENTES

Sujet de C. Verdet (70 points)(~30 minutes) :

Question 1 : Faire un dessin succinct des différentes parties d’un barrage zoné avec les
caractéristiques nécessaires des matériaux naturels utilisés, et les nommer.

Question 2 :
a. Citez les trois types de barrages en béton et expliquez leur mode de reprise de la
poussée des eaux. De quel type était le barrage du Vajont ?
b. Quels sont les deux types de glissements de terrain ? faites un schéma illustrant le
fonctionnement de ces glissements.
c. Expliquez ce qu’il s’est passé lors de la catastrophe du Vajont.

Question 3 : Un sol présente un poids volumique de 20 kN.m-3.

a. Rappelez la formule permettant le calcul d’une contrainte verticale et d’une contrainte
horizontale.
b. Calculez la contrainte verticale à 5 m de profondeur.

Sujet de L. Londeix (130 points)(~60 minutes) :

Répondre aux questions suivantes :

Avertissement : pour chaque question, indépendamment des autres, une mauvaise réponse
annule une bonne réponse.

• (4 pts) En France métropolitaine, en moyenne, la quantité d’eau qui s’infiltre dans le sol est de
l’ordre de (cochez la bonne réponse) :
o6% o 24 % o 34 % o 42 % o 56 % o 60 %
1/7 ···/···

• (10 pt) Qu’appelle-t-on “ligne de partage des eaux” ?

• (12 pt) Qu’est-ce qu’un bassin versant ?

• (8 pts) L’action de l’érosion sur les roches varie en fonction de leur (cochez les bonnes
réponses) :
o organisation interne o couleur o stratification
o contenu paléontologique o cohérence o âge
o nature lithologique o pénéplanation o angle d’ablation
o continuité o plans de discontinuité o milieu de formation

• (4 pts) Comment appelle-t-on un entraînement par le vent des matériaux secs, les plus fins,
d'un sédiment meuble (cochez la bonne réponse) ?
o Corrasion o Inflation o Déflation o Éolision
o Ablation o Burination o Régolisation
2/7

• (8 pts) Qu’est-ce que l’érosion différentielle ?

• (6 pts) Sur le schéma ci-dessous, légendez les différentes zones de ce versant :

• (5 pts) Comment appelle-t-on une rivière dont l’écoulement se fait dans le sens du pendage
des couches (cochez la bonne réponse) ?
o anaclinale o cataclinale o orthoclinale


···/···
3/7
• (6 pts) Qu’est-ce qu’une moraine ?

• (10 pts) Dessinez un “synclinal perché”.

• (6 pts) Parmi les formes d’érosion, les reliefs ruiniformes sont caractéristiques de la dissolution
de quelle roche ?

4/7
• (5 pts) Le paysage illustré ci-dessous correspond-t-il à un relief (cochez la bonne réponse) :

o jeune

o mature

o âgé

• (10 pts) Complétez la figure suivante avec les termes proposés (attention, tous ne sont pas
utiles) :

bassin versant, cuesta, interfluve, ligne de partage des eaux, plateau, talweg, vallée, versant.


• (5 pts) Cette ancienne cheminée volcanique (Devil’s Tower, Wyoming) correspond-t-elle à un
cas de (cochez la bonne réponse) :

o inversion de relief

o érosion
différentielle

o érosion par
ruissellement

o klippe

5/7 ···/···
• (6 pts) Dans les 6 cas de failles illustrés ci-dessous, lesquels correspondent à des failles
normales ?

• (5 pts) Quel est le nom de ces figures de dissolution (photo ci-dessous) ?
• (5 pts) Quel est la nature de la roche illustrée sur cette photo ?

6/7

• (5 pts) En termes de glyptogenèse, quelle est la signification d’une vallée en U ?

• (10 pts) Parmi ces roches, lesquelles sont indicatrices de la phase de distension crétacée
accompagnant le sillon nord pyrénéen (cochez les bonnes réponses) ?
o granite o calcaire marmorisé o gneiss o spilite
o micaschiste o lherzolite o poudingue o flysch
o grès rouges o dolomie noire

----------------------------------------------------------------------------

7/7
UE à choix
 ANNEE UNIVERSITAIRE 2018 / 2019
SESSION 1 DE PRINTEMPS
Collège
PARCOURS / ETAPE L3 GSE Code UE 4TG605U Sciences et
Epreuve : Géophysique et Géotechnique technologies
Date : 29/04/2019 Heure : 11h30 Durée : 1h30
Documents : autorisés / non autorisés
Epreuve de M/Mme : Sirieix, Marache, Allègre

Partie 1 : C Sirieix (30 mn)

Pour la partie 1, complétez ce document et le mettre dans une copie d’examen renseignée (et séparée),
rajoutez votre n° d’anonymat sur chaque feuille rendue.
Pour les 2 autres parties, répondre dans une copie séparée

N° anonymat :

1- Le tableau ci-joint, extrait des données de Edwards, 1977, Geophysics, exprime la profondeur
effective (profondeur correspondant à la médiane de la sensibilité) en fonction du dispositif de
mesure de l’espacement interélectrode, de la longueur totale du dispositif ou du nombre de
niveaux.

Dessinez pour les trois cas suivants, le dispositif de mesure et la profondeur effective attendue.
L’espacement inter-électrode minimum « a » est de 2 m. Prenez comme échelle 1/200.

Vous représenterez :
- un dispositif Wenner de 9 espacements,
- un dispositif Wenner-Sclumberger pour n=4
- et un dispositif pôle-dipôle pour n=8

1/7
2/7
N° anonymat :

Schémas des dispositifs de la question 1

3/7
1- Définition de résistivité électrique

2- Quel est l’influence porosité d’une roche saturée en eau douce sur la valeur de la
résistivité électrique ?

4/7
Partie 2. Marache (30 min).

Le schéma ci-dessous présente la réalisation d’une excavation de hauteur D avec mise en place
d’un soutènement H (dont l’épaisseur sera négligée). La nappe affleure de part et d’autre de
l’excavation.

1) En considérant un terrain aux propriétés homogènes, donnez l’expression de la pression

interstitielle u à la base du soutènement en fonction de H et D.

2) En prenant une hauteur H égale à 20m, représentez graphiquement l’évolution de la pression

u en fonction de la hauteur d’excavation D. Commentez les résultats obtenus.

3) Le terrain ayant un poids volumique de 17 kN/m³, quelle est la hauteur maximale d’excavation
que vous préconiseriez ? Justifiez votre réponse.

D
H

5/7
PROSPECTION SISMIQUE V Allègre 30 mn (10 points)

1. Comment appelle-t-on les deux types d’ondes de surface observés en sismique. Rappelez
leurs principales caractéristiques. (1.5/10)

2. Expliquez - éventuellement avec l’aide d’un schéma - le principe de la dispersion d’une onde
de surface. (1/10)

3. Une acquisition sismique réfraction est réalisée au droit du milieu ci-dessous. Dessinez (à main
levée) l’allure des hodochrones des ondes enregistrées par une ligne de géophones placée en
surface. (1.5/10)

4. Une acquisition sismique est réalisée à la surface d'un sol dont l'étude géologique montre qu'il
est formé de deux couches de nature différentes. Deux tirs (direct et inverse) ont été réalisés.
Les temps de premières arrivées t mesurés à la surface sont reportés en fonction de la position
x de chaque géophone le long du profil sur la figure ci-dessous. (6/10)

6/7
 160.00

140.00

120.00

100.00
temps (ms)

80.00

60.00

40.00

20.00

0.00
0 20 40 60 80 100 120 140
distance (m)
4.1.
Estimez graphiquement la(les) distance(s) critique(s), ainsi que les vitesses de propagation des ondes
sismiques. Que pouvez-vous en déduire sur la morphologie de l’interface.
4.2. Déterminer la profondeur de l’interface.
4.3. Proposez un exemple de structure géologique et/ou hydrogéologique pouvant expliquer ces signaux.

Formulaire

Angle critique
1 𝑉1 𝑉1
𝑖𝑐 = [sin−1 ( − ) + sin−1 ( + )]
2 𝑉2 𝑉2
Pendage de l’interface, 
1 𝑉1 𝑉1
𝜙= [sin−1 ( − ) − sin−1 ( + )]
2 𝑉2 𝑉2
Profondeur(s) interface

𝑡0 − 𝑡0 +
ℎ− = +
ℎ =
1 1 1 1
2. cos⁡(𝜙)√ 2 − 2 2. cos⁡(𝜙)√ 2 − 2
𝑉1 𝑉2 𝑉1 𝑉2

7/7
