Lycée Jaafar Al fassi Fonction Transmettre 1er STM

Unité conception Produit support : barrière automatique Prof Y.Dahbi

Contrôleur d'accès de parking

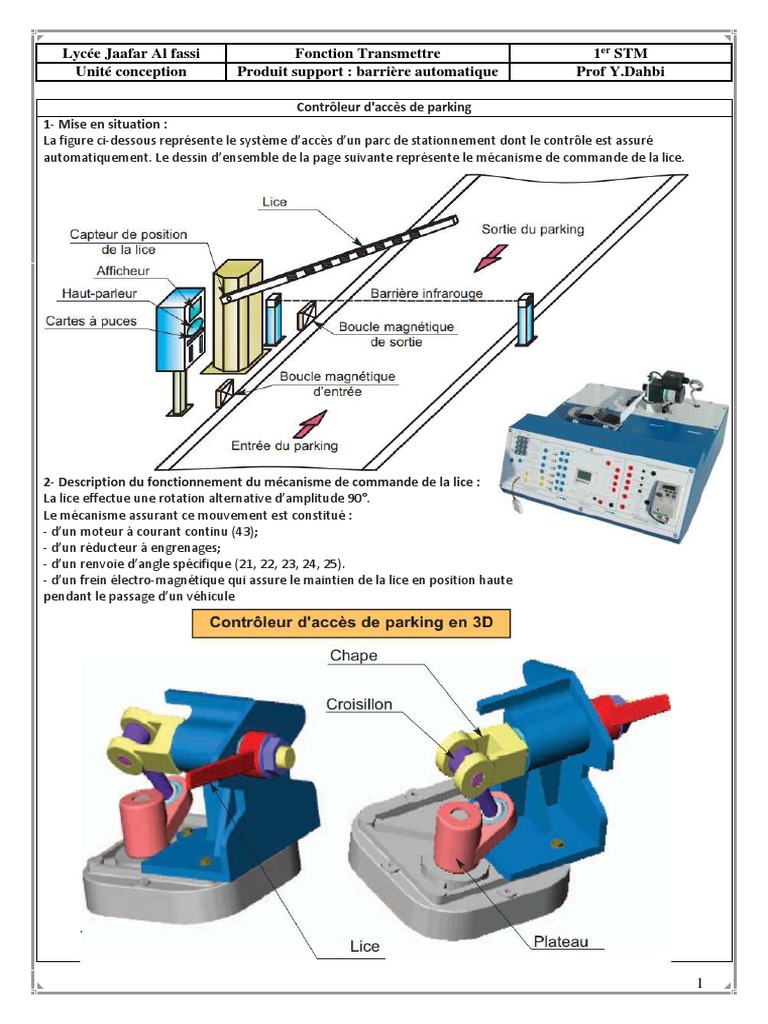

1- Mise en situation :
La figure ci-dessous représente le système d’accès d’un parc de stationnement dont le contrôle est assuré
automatiquement. Le dessin d’ensemble de la page suivante représente le mécanisme de commande de la lice.

2- Description du fonctionnement du mécanisme de commande de la lice :

La lice effectue une rotation alternative d’amplitude 90°.
Le mécanisme assurant ce mouvement est constitué :
- d’un moteur à courant continu (43);
- d’un réducteur à engrenages;
- d’un renvoie d’angle spécifique (21, 22, 23, 24, 25).
- d’un frein électro-magnétique qui assure le maintien de la lice en position haute
pendant le passage d’un véhicule

1
Lycée Jaafar Al fassi Fonction Transmettre 1er STM
Unité conception Produit support : barrière automatique Prof Y.Dahbi

2
Lycée Jaafar Al fassi Fonction Transmettre 1er STM
Unité conception Produit support : barrière automatique Prof Y.Dahbi

3
 Lycée Jaafar Al fassi Fonction Transmettre 1er STM
Unité conception Produit support : barrière automatique Prof Y.Dahbi

Partie 1 : les liaisons mécaniques

1-completer le tableau de l'ajustement entre 38/36

2-Compléter les tableaux des liaisons mécaniques

Liaison Nom de Solution technologique Symbole D.D.L. Nombre
Entre la Deux vue D.D.L.
Tx Ty Tz Rx Ry Rz
liaison
38/36

25/24

25/23

24/27+26

4
 Lycée Jaafar Al fassi Fonction Transmettre 1er STM
Unité conception Produit support : barrière automatique Prof Y.Dahbi

Partie 2 : liaison encastrement

1-Completer le tableau de la liaison encastrement la liaison encastrement
Liaison Nom de Solution technologique Symbole D.D.L. Nombre
Entre la Deux vue Tx Ty Tz Rx Ry Rz D.D.L.
liaison
29/27

30/29

41/40

22/17

2-Completer le tableau des caractéristiques des liaison mécaniques

Complete Permanente Rigide Démontable Adhérence Directe
Partielle Temporaire Elastique Indémontable Obstacle Indirecte
29/27
30/29
41/40
22/17
3-On souhaite modifier la solution technologique concernant la liaison encastrement entre 40 et 41, compléter le
tableau des différentes solutions proposées
Solution 1 : clavette parallèle et un anneau élastique Solution 2 : un méplat et un écrou hexagonal

Solution 3 : clavette disque, une rondelle plate et une Solution 4 : clavette parallèle, un écrou à encoche et
vis d'assemblage H une rondelle frein

5
 Lycée Jaafar Al fassi Fonction Transmettre 1er STM
Unité conception Produit support : barrière automatique Prof Y.Dahbi

Partie 5 : Guidage en rotation

1-Completer le tableau de la liaison encastrement la liaison encastrement
Liaison Nom de Solution technologique Symbole D.D.L. Nombre
Entre la Deux vue Tx Ty Tz Rx Ry Rz D.D.L.
liaison
38/39

27/35

17/36

2-L’arbre 17 est guidé en rotation par rapport 36 par deux roulements 14. Répondre aux questions suivantes :
a) De quel type de roulement s’agit-il ? ………………………………………………………………………………………………………………………..
b) Est-ce un montage à arbre ou à alésage tournant ? ………………………………………………………………………………………………….
c) Quelles sont les bagues montées serrées (extérieures ou intérieures) ? …………………………………………………………………..
d) Identifier les obstacles arrêtant ces bagues axialement ……………………………………………………………………………………………
e) Les bagues extérieures sont-elles montées avec jeu ou avec serrage ? …………………………………………………………………….
f) Identifier les obstacles arrêtant ces bagues axialement …………………………………………….………………………………………………
h) Donner la tolérance des portées des bagues intérieures situées sur l’arbre : …………………………………………………………..
i) Donner la tolérance des portées des bagues extérieures situées sur l’alésage : ……………………………………………………….
j) Coter les portées de roulement sur l’arbre 17.
k) Coter les portées de roulement sur les alésages
Partie 6 : schéma cinématique
1- Identifier les classes 2 – identifier les liaisons classes d'équivalence
d'équivalence

3-Tracer le graphe des liaisons 4-Tracer schéma cinématique minimal
