Note de Calcul Excel

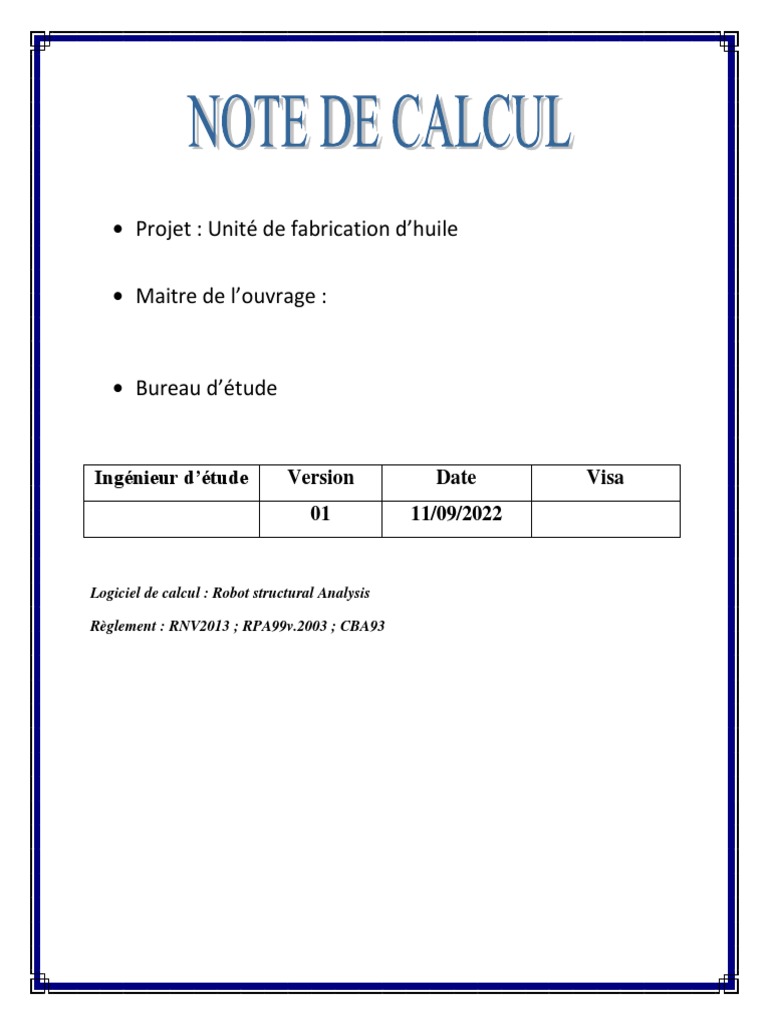

• Projet : Unité de fabrication d’huile
• Maitre de l’ouvrage :
• Bureau d’étude
Ingénieur d’étude Version Date Visa

01 11/09/2022
Logiciel de calcul : Robot structural Analysis
Règlement : RNV2013 ; RPA99v.2003 ; CBA93

Présentation du projet
Le projet objet de cette étude est une unité de fabrication d’huile conçue avec une structure mixte
acier-béton, implantée à El Bordjia Wilaya de Mostaganem. La structure est réalisée avec des
poteaux en béton et une couverture en charpente métallique. La deuxième structure est une
administration conçue en béton armé (R+1).
Les caractéristiques géométriques :

1) Bloc A (Unité de fabrication d’huile)
− La longueur l = 40 m.
− La largeur b = 12 m
− La hauteur des parois vertical h= 6 m
− La hauteur totale H= 7 m.
− La hauteur de la toiture h= 1 m
− La pente des deux versants est égale à α=9,46° soit 17%
Les surfaces :
− Surface d’un pignon = 78 m²
− Surface d’un long-pan = 240 m²
− Surface d’un versant de la toiture 243.20 m²
Les ouvertures :
− Une porte pour le pignon de dimension (1.40 x 2) m²
− Deux portes pour long-pan de dimension (3.70 x 3.90) m²
−Des fenêtres pour long-pan de dimensions (1.20 x 0.60) m²
2) Bloc B (administration)
− La longueur l = 13.26 m.
− La hauteur des parois vertical h= 7,14 m
HYPOTHESES DE CALCUL :
2.1) Béton :
Le béton sera confectionné suivant une composition établie par le laboratoire selon les
hypothèses du BET fc28= 20MPa pour, les éléments, structuraux.
a) 𝑓𝑐28 = 20 MPa résistance à la compression
b) 𝑓𝑡28 = 1,80 MPa résistance à la traction
Etat limite ultime :
0.85 * fc28
fbu =
 * b
= 1 situation normale.
= 0.85 situation accidentelle
𝛾𝑏 = 1.5 (situation normale)
𝛾𝑏 = 1.15 (situation accidentelle)
𝑓𝑏𝑢 = 11.33 MPa (situation normale)
𝑓𝑏𝑢 = 20 MPa (situation accidentelle)
Etat limite de service :
fbs = 0.6 * fc28
𝑓𝑏𝑠 = 12 MPa
Module de déformation longitudinale CBA art (A.2.1.2.1 et A .2.1.2.2)
𝑓𝑐28 = 20 MPa
𝐸𝑖28 3
= 11000 √𝑓𝑐28 module instantané
𝐸𝑖28 = 29858.59 MPA
𝐸𝑑28 = 3700 3√𝑓𝑐28 module différé
𝐸𝑑28 = 10043.34 MPa.

2.2) Acier :
Résistance caractéristique de calcul
1) Acier Haute à adhérence (FeE500) :
- Sollicitations sous actions fondamentale :
𝑓𝑒 500
𝜎𝑠 = = = 435 𝑀𝑃𝑎
𝛾𝑠 1,15
- Sollicitations sous actions accidentelles :
𝑓𝑒 500
𝜎𝑠 = = = 500 𝑀𝑃𝑎
𝛾𝑠 1
Acier pour toiture (Pannes ; traverses ; sablières ; poteaux):
Acier E28 : Fy=275MPa
Caractéristiques géométriques des profilés :
AX AY AZ Re
Eléments Section IX [cm4] IY [cm4] IZ [cm4]
[cm2] [cm2] [cm2] [MPa]
Traverses IPE 300 53.81 31.63 21.51 19.47 8356.11 603.78 275
Poteaux Acier HEA 240 76.84 55.44 18.53 38.20 7763.18 2768.81 275
Pannes IPE 160 20.09 12.84 9.66 3.62 869.29 68.31 20.09
Potelet IPE 140 16.43 9.89 6.57 2.54 541.22 44.92 275
Sablière HEA 140 31.42 22.79 7.75 7.97 1033.13 389.32 275
Contreventement CAE 70x7 9.40 4.90 4.90 1.52 42.30 42.30 9.40
Poteau P1 POT40X60 2400.00 2000.00 2000.00 751736.67 720000.00 320000.00 30
Poteau P2 POT40X40 1600.00 1333.33 1333.33 359892.70 213333.33 213333.33 30
Hauteur des poteaux en béton : 5,00m
Hauteur des poteaux en acier : 1m
Hauteur totale de la structure : 7m

CHARGEMENT
Chargement de la toiture de l’hangar :

Poids de la couverture = 17 Kg/m²
Charge d’exploitation = 20 Kg/m²
Charge d’exploitation = 1.46 KN/m²

Charge Permanente (toiture)
Charge d’exploitation
Charge du vent
Tableau du Chargement de la structure en charpente
Combinaison d’actions
Charge permanente sur la structure en béton

Charge d’exploitation sur la structure en béton
Charge du vent sur la structure en béton

Combinaison d’actions
Action du vent
L'effet du vent sur une construction est assez prépondérant et a une grande influence sur la
stabilité de l’ouvrage. Pour cela, une étude approfondie doit être élaborée pour la détermination
des différentes actions dues au vent et ceci dans toutes les directions possibles. Le calcul sera
mené conformément au Règlement Neige et Vent 2013. Ce document technique réglementaire
(DTR) fournit les procédures et principes généraux pour la détermination des actions du vent sur
l’ensemble d’une construction et sur ses différentes parties. Les actions du vent appliquées aux
parois dépendent de : − La direction. − L’intensité. − La région. − Le site d’implantation de la
structure et leur environnement. − La forme géométrique et les ouvertures de la structure.
Le calcul doit être effectué séparément pour chacune des directions perpendiculaires aux
différentes parois de la construction. Notre projet est un hangar à deux versants de forme
rectangulaire et symétrique. Il a les caractéristiques géométriques suivantes :
Les caractéristiques géométriques du hangar :
− La longueur l = 40 m.
− La hauteur des parois vertical h= 6 m

− La hauteur totale H= 7 m.
− La hauteur de la toiture h= 1 m
− La pente des deux versants est égale à α=9.64° soit 17%
Les surfaces :
− Surface d’un pignon = 78 m²

− Surface d’un long-pan = 240 m²
− Surface d’un versant de la toiture 243.20 m²
Les ouvertures :
− Une porte pour le pignon de dimension (1.40 x 2) m²

− Deux portes pour long-pan de dimension (3.70 x 3.90) m²
−Six fenêtres pour long-pan de dimensions (1.20 x 0.60) m²
Les deux directions principales du vent :
− (Sens V1) : le vent perpendiculaire au pignon.
− (Sens V2) : le vent perpendiculaire au long-pan
Détermination des différents paramètres et coefficients de calcul :
a) Effet de la région :
Le projet dans la zone industrielle de Bordjia Wilaya de Mostaganem, et selon le RNV2013 la
wilaya de Mostaganem est classée en zone II, et la pression dynamique de référence est donnée
comme suit :
qref = 435 N/m²

b) Catégorie du terrain
Notre structure elle est implantée dans une zone plate et horizontale à végétation négligeable et
selon le règlement RNV2013 le terrain est de catégorie I.
Catégorie du Facteur de terrain Paramètre de rugosité Hauteur minimale

terrain 𝑲𝑻 𝒁𝟎 (m) 𝒁𝒎𝒊𝒏 (m)
I 0,170 0,01 1
c) Coefficient de topographie CT
Dans notre cas, on a un site plat, donc le coefficient de topographie CT est égal à 1.
d) Calcul du coefficient dynamique Cd
Le coefficient Cd tient compte des effets de réduction dus à l’imparfaite corrélation des pressions
exercées sur les parois ainsi que des effets d’amplification dus à la partie de turbulence ayant une
fréquence proche de la fréquence fondamentale d’oscillation de la structure.
Cd est donné en fonction des dimensions de la structure (la hauteur et la largeur), ainsi que du
matériau constituant la structure.
On peut prendre une valeur simplifiée égale à 1 selon l’article 3.2 RNV2013 vue que notre
structure répond aux conditions décrites par cet article.
Détermination de la pression aérodynamique 𝒒𝒋 :
D’après le règlement, les pressions 𝑞𝑗 sont calculées par la formule suivante :
qj= qdyn× [𝐂𝐩𝐞 − 𝐂𝐩𝐢]( N/m2)
qdyn: Pression dynamique du vent (N/m2)
Cpe : Coefficient de pression extérieur.
Cpi: Coefficient de pression intérieur.
1. Calcul de la pression dynamique qdyn :
La pression dynamique qui s’exerce sur un élément de surface j pour une structure
permanente est donnée par la formule suivante :
𝐪𝐝𝐲𝐧(𝐳𝐣) = 𝐪𝐫𝐞𝐟 × 𝐂𝐞(𝐳𝐣) (𝐍/𝐦²) (Chapitre2 RNVA 2013, Formule 2.1)
Ce : coefficient d’exposition au vent.
Zj : hauteur de référence.
a) Hauteur de référence Ze:
✓ Pour les murs au vent des bâtiments à parois verticales, Ze est déterminée comme
indiqué par la figure 2.1 du RNVA 2013.
Comme notre cas la hauteur des parois h=6m, et la largeur b=20.5m ⟹h ≤ b ;
Ze = h = 6m
✓ Pour les toitures, et selon RNVA 2013 (Chap 2 article 2.3.2); Ze est pris égal à la
hauteur maximale des bâtiments ; Ze=H=7m
b) Coefficient d’exposition Ce
Dans notre cas on a un site plat (CT = 1), et un terrain de catégorie 0.
Alors les valeurs des coefficients d’expositions Ce sont déterminées par une interpolation
linéaire entre les deux valeurs de même signe pour Z=5m et Z=10m tirées du (tableau 2.3,
chapitre2, RNVA2013).
Application numérique :
2,983 − 2,603
𝑓𝑥 = 2,603 + (6 − 5) = 2.679
10 − 5
2,983 − 2,603
𝑓𝑥 = 2,603 + (7 − 5) = 2.755
10 − 5
Niveau Z(m) 𝑪𝒆 (𝒁)
Parois verticale 6 2.679
Toiture 7 2.755
Calcul de la pression dynamique de pointe :
𝐪𝐝𝐲𝐧(𝐳𝐣) = 𝐪𝐫𝐞𝐟 × 𝐂𝐞(𝐳𝐣) (𝐍/𝐦²)
Niveau qréf[N/m2] Ce(z) qdyn (ze)[N/m2]

Parois : Ze=6.00m 435 2.679 1165.36
Toiture Ze=7m 435 2.755 1198.42
Détermination des coefficients de pression extérieure Cpe :
Les coefficients de pression extérieure Cpe des constructions à base rectangulaire et de

leurs éléments constitutifs individuels dépendent de la dimension de la surface chargée.
Ils sont définis pour des surfaces chargées de 1 m² et 10 m² auxquelles correspondant les
coefficients de pression notés respectivement Cpe,1 et Cpe,10
Cpe s’obtient à partir des formules suivantes :
Cpe = Cpe,1 si : S≤1m2
Cpe = Cpe,1+(Cpe,10-Cpe,1) ×log(S) si : 1m2<S<10m2
Cpe = Cpe,10 si : S ≥ 10m2
Où : S (en m²) désigne la surface chargée de la paroi considérée.

1 Cas de vent perpendiculaire au pignon (sens V1) :
Étant donné que notre structure est conçue par des poteaux en béton armé avec un remplissage
en maçonnerie, il n’est pas nécessaire de calculer le vent appliqué sur les parois. A cet effet un
calcul statique (ELU ELS) et un calcul sismique sont nécessaires pour les éléments verticaux.
Calcul de Cpe pour la toiture :
La direction du vent est définie par l’angle θ, et dans notre cas :
• Le vent est perpendiculaire au pignon (sensV1) et parallèle aux génératrices donc ;
θ = 90° (Selon RNVA 2013 Chap5, article 5.1.5.1).
• La toiture est à deux versants avec une pente de 17% ce qui nous donne un angle de
α=9.65° (comme la figure 5.4 du RNVA2013).
Pour θ=90°, on va définir les différentes zones de pression F, G, H et I qui sont représentées sur
la figure suivante :
d = 40m
b = 12m et e = min [b ; 2h] e = min [12 ; 14] e = 14m

𝑒 𝑒 𝑒
h = 7m et = 3.50𝑚, = 1,40𝑚 , = 7m
4 10 2
ZONE F G H I
Surface m² 4.90 3.50 33.60 198
On remarque que :
• Les surfaces des zones de pression F et G de la toiture sont entre 1m² et 10m2 (1m² <S< 10m²)
donc : Cpe=Cpe,1 + (Cpe,10 - Cpe,1) × log10(S) pour chaque zone.
• Et les surfaces des zones de pression H et I sont supérieures à 10m2
(S ≥ 10m2). Donc : Cpe= Cpe,10 pour chaque zone.
• Les valeurs des coefficients d’expositions Cpe sont déterminées par une interpolation linéaire
entre les deux valeurs de même signe pour 𝛼=5° et 𝛼=15° tirées du tableau (tableau 5.4,
chapitre2, RNVA2013).
ZONE F : S = 4.90m²
−2 + 2.2
𝐶𝑝𝑒,1 = −2.2 + (9,65 − 5) = −2.09
15 − 5
−1.3 + 1.6
𝐶𝑝𝑒,10 = −1.6 + (9.65 − 5) = −1.46
15 − 5
𝐶𝑝𝑒 = 𝐶𝑝𝑒,1 + (𝐶𝑝𝑒,10 − 𝐶𝑝𝑒,1 ) × 𝐿𝑜𝑔10 (𝑆) = −1,66
ZONE G : S = 3.50m²
𝐶𝑝𝑒,1 = −2
𝐶𝑝𝑒,10 = −1.3
ZONE H : S = 33.60m²
−0.6 + 0.7
𝐶𝑝𝑒 = 𝐶𝑝𝑒,10 = −0.7 + (9.65 − 5) = −0.65
15 − 5
ZONE I : S = 198m²
−0.5 + 0.6
𝐶𝑝𝑒 = 𝐶𝑝𝑒,10 = −0.6 + (9.65 − 5) = −0.55
15 − 5
ZONE F G H I
Cpe -1.66 -1.62 -0.65 -0.55
2 Cas de vent perpendiculaire au long pan (sens V2):
Calcul de Cpe pour la toiture :
La direction du vent est définie par l’angle θ, et dans notre cas :
• Le vent est perpendiculaire au long-pan le (sens V2) et perpendiculaire aussi aux
génératrices donc :
θ = 0° (Selon RNVA 2013 Chap5, article 5.1.5.1).
• La toiture est à deux versants avec une pente de 15% ce qui nous donne un angle de
α=9°(figure 5.4 de RNVA2013).
− Pour θ=0°, on va définir les différentes zones de pression F, G, H, I et J qui sont représentées
sur la figure suivante :
d = 12m
b = 40m et e = min [b ; 2h] e = min [40 ; 14] e = 14m

𝑒 𝑒 𝑒
h = 7m et = 3.50𝑚, = 1,40, = 7m
4 10 2
ZONE F G H I J
Surface m² 4.90 46.20 184 184 56
On remarque que :
• La surface de zone de pression F de la toiture, elle est entre1m² et 10m2 (1m²<S<10m²) donc :
Cpe=Cpe,1 + (Cpe,10 - Cpe,1) × log10(S).
• Et les surfaces des zones de pression G, H, I et J sont supérieures à 10m² (S ≥ 10m²). Donc
Cpe= Cpe,10 pour chaque zone
Les valeurs des coefficients d’expositions Cpe sont déterminées par une interpolation linéaire
entre les deux valeurs de même signe pour 𝛼=5° et 𝛼=15° tirées du (tableau 5.4, chapitre2,
RNVA2013) (θ = 0°).
ZONE F : S = 4.90m²
−2 + 2.5
𝐶𝑝𝑒,1 = −2.5 + (9.65 − 5) = −2.27
15 − 5
−0.9 + 1.7
𝐶𝑝𝑒,10 = −1.7 + (9.65 − 5) = −1.33
15 − 5
ZONE G : S = 46.20m²
−0.8 + 1.2
𝐶𝑝𝑒 = 𝐶𝑝𝑒,10 = −1.2 + (9.65 − 5) = −1.01
15 − 5
ZONE H : S = 184m²
−0.3 + 0.6
𝐶𝑝𝑒 = 𝐶𝑝𝑒,10 = −0.6 + (9.65 − 5) = −0.46
15 − 5
ZONE I : S = 184m²
−0.4 + 0.6
𝐶𝑝𝑒 = 𝐶𝑝𝑒,10 = −0.6 + (9.65 − 5) = −0.50
15 − 5
ZONE J : S = 56m²
−1 + 0.6
𝐶𝑝𝑒 = 𝐶𝑝𝑒,10 = −0.6 + (9.65 − 5) = −0.79
15 − 5
ZONE F G H I J
Cpe -1.62 -1.01 -0.46 -0.50 -0.79
Détermination des coefficients de pression intérieure Cpi :
Pour les bâtiments sans face dominante, le coefficient de pression intérieure Cpi est déterminer à
partir de la figure 5.14 du RNVA 2013. Avec : (h) la hauteur du bâtiment, (d) sa profondeur et
µp l’indice de perméabilité donné par :
Pour notre cas on aura :
𝐶𝑃𝑖 = 0.1 pour le vent V1
𝐶𝑃𝑖 = 0.1 pour le vent V2
Calcul de la pression aérodynamique
D’après le règlement RNVA2013, les pressions qj sont calculées par la formule suivante :
qj= qdyn× [𝐂𝐩𝐞 − 𝐂𝐩𝐢] ( N/m2) (RNVA2013 Chap 2, formule 2.6)

Vent perpendiculaire au pignon (sens V1) :
Toiture :
ZONE qdyn (zj) Cpe Cpi Cpe - Cpi qj[N/m2]

F 1198.42 -1.66 0.10 -1.76 -2109.219
G 1198.42 -1.62 0.10 -1.72 -2061.282
H 1198.42 -0.65 0.10 -0.75 -898.815
I 1198.42 -0.55 0.10 -0.65 -778.973
Vent perpendiculaire au long-pan (sens V2) :
Toiture
ZONE qdyn (zj) Cpe Cpi Cpe - Cpi qj[N/m2]

F 1198.42 -1.62 0.10 -1.72 -2061.282
G 1198.42 -1.01 0.10 -1.11 -1330.246
H 1198.42 -0.46 0.10 -0.56 -671.1152
I 1198.42 -0.50 0.10 -0.6 -719.052
J 1198.42 -0.79 0.10 -0.89 -1066.594
La pression aérodynamique moyenne de dimensionnement =

1.46KN/m²
Calcul des Traverses : IPE 300
CALCUL DES STRUCTURES ACIER
----------------------------------------------------------------------------------------------------------------------------------------
NORME: NF EN 1993-1:2005/NA:2007/AC:2009, Eurocode 3: Design of steel structures.
TYPE D'ANALYSE: Vérification des pièces
----------------------------------------------------------------------------------------------------------------------------------------
FAMILLE:
PIECE: 218 Poutre_218 POINT: 1 COORDONNEE: x = 0.00 L = 0.00
m
----------------------------------------------------------------------------------------------------------------------------------------
CHARGEMENTS:
Cas de charge décisif: 5 G+1.5V 1*1.00+3*1.50
----------------------------------------------------------------------------------------------------------------------------------------
MATERIAU:
ACIER E28 fy = 275.00 MPa
----------------------------------------------------------------------------------------------------------------------------------------
PARAMETRES DE LA SECTION: IPE 300

h=60.0 cm gM0=1.00 gM1=1.00
b=15.0 cm Ay=32.10 cm2 Az=41.08 cm2 Ax=90.40 cm2
tw=0.7 cm Iy=40114.83 cm4 Iz=905.58 cm4 Ix=28.72 cm4
tf=1.1 cm Wply=1540.06 cm3 Wplz=127.67 cm3
----------------------------------------------------------------------------------------------------------------------------------------
EFFORTS INTERNES ET RESISTANCES ULTIMES:
N,Ed = -90.95 kN My,Ed = 81.37 kN*m Mz,Ed = 0.08 kN*m Vy,Ed = 0.17 kN
Nt,Rd = 2486.06 kN My,pl,Rd = 423.52 kN*m Mz,pl,Rd = 35.11 kN*m Vy,T,Rd = 509.56 kN
My,c,Rd = 423.52 kN*m Mz,c,Rd = 35.11 kN*m Vz,Ed = -45.04 kN
MN,y,Rd = 422.95 kN*m MN,z,Rd = 35.06 kN*m Vz,T,Rd = 652.16 kN
Mb,Rd = 119.14 kN*m Tt,Ed = -0.00 kN*m
Classe de la section = 1
----------------------------------------------------------------------------------------------------------------------------------------
PARAMETRES DE DEVERSEMENT:
z = 1.00 Mcr = 191.86 kN*m Courbe,LT - d XLT = 0.28
Lcr,upp=5.92 m Lam_LT = 1.49 fi,LT = 2.09 XLT,mod = 0.28
----------------------------------------------------------------------------------------------------------------------------------------
PARAMETRES DE FLAMBEMENT:
en y: en z:
----------------------------------------------------------------------------------------------------------------------------------------
FORMULES DE VERIFICATION:
Contrôle de la résistance de la section:
N,Ed/Nt,Rd = 0.04 < 1.00 (6.2.3.(1))
(My,Ed/MN,y,Rd)^ 2.00 + (Mz,Ed/MN,z,Rd)^1.00 = 0.04 < 1.00 (6.2.9.1.(6))
Vy,Ed/Vy,T,Rd = 0.00 < 1.00 (6.2.6-7)
Vz,Ed/Vz,T,Rd = 0.07 < 1.00 (6.2.6-7)
Tau,ty,Ed/(fy/(sqrt(3)*gM0)) = 0.00 < 1.00 (6.2.6)
Tau,tz,Ed/(fy/(sqrt(3)*gM0)) = 0.00 < 1.00 (6.2.6)
Contrôle de la stabilité globale de la barre:
My,Ed/Mb,Rd = 0.68 < 1.00 (6.3.2.1.(1))
----------------------------------------------------------------------------------------------------------------------------------------
Profil correct !!!
Calcul des pannes : IPE160
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
FAMILLE:
PIECE: 60 Panne_60 POINT: 4 COORDONNEE: x = 0.50 L = 3.00
m
----------------------------------------------------------------------------------------------------------------------------------------
CHARGEMENTS:
----------------------------------------------------------------------------------------------------------------------------------------
MATERIAU:
----------------------------------------------------------------------------------------------------------------------------------------

h=16.0 cm gM0=1.00 gM1=1.00
----------------------------------------------------------------------------------------------------------------------------------------
N,Ed = 10.46 kN My,Ed = -10.40 kN*m Mz,Ed = -0.23 kN*m
Nc,Rd = 552.48 kN My,Ed,max = -10.40 kN*m Mz,Ed,max = -0.23 kN*m
Nb,Rd = 552.48 kN My,c,Rd = 34.06 kN*m Mz,c,Rd = 7.18 kN*m
MN,y,Rd = 34.06 kN*m MN,z,Rd = 7.18 kN*m
Mb,Rd = 11.59 kN*m
----------------------------------------------------------------------------------------------------------------------------------------
z = 1.00 Mcr = 12.73 kN*m Courbe,LT - XLT = 0.34
Lcr,low=6.00 m Lam_LT = 1.64 fi,LT = 1.92 XLT,mod = 0.34
----------------------------------------------------------------------------------------------------------------------------------------
en y: en z:
kyy = 1.00 kzz = 1.00
----------------------------------------------------------------------------------------------------------------------------------------
N,Ed/Nc,Rd = 0.02 < 1.00 (6.2.4.(1))
My,Ed,max/Mb,Rd = 0.90 < 1.00 (6.3.2.1.(1))
N,Ed/(Xy*N,Rk/gM1) + kyy*My,Ed,max/(XLT*My,Rk/gM1) + kyz*Mz,Ed,max/(Mz,Rk/gM1) = 0.95 < 1.00
(6.3.3.(4))
N,Ed/(Xz*N,Rk/gM1) + kzy*My,Ed,max/(XLT*My,Rk/gM1) + kzz*Mz,Ed,max/(Mz,Rk/gM1) = 0.95 < 1.00
(6.3.3.(4))
----------------------------------------------------------------------------------------------------------------------------------------
Profil correct !!!
SABLIERE HEA 140
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
FAMILLE:
PIECE: 34 POINT: 1 COORDONNEE: x = 0.00 L = 0.00
m
----------------------------------------------------------------------------------------------------------------------------------------
CHARGEMENTS:
----------------------------------------------------------------------------------------------------------------------------------------
MATERIAU:
----------------------------------------------------------------------------------------------------------------------------------------
PARAMETRES DE LA SECTION: HEA 140

h=13.3 cm gM0=1.00 gM1=1.00
----------------------------------------------------------------------------------------------------------------------------------------
N,Ed = 10.51 kN My,Ed = 1.53 kN*m Mz,Ed = 0.36 kN*m Vy,Ed = 0.34 kN
Nc,Rd = 863.94 kN My,Ed,max = 1.53 kN*m Mz,Ed,max = 0.36 kN*m Vy,T,Rd = 418.45 kN
Nb,Rd = 863.94 kN My,c,Rd = 47.71 kN*m Mz,c,Rd = 23.33 kN*m Vz,Ed = -1.23 kN
MN,y,Rd = 47.71 kN*m MN,z,Rd = 23.33 kN*m Vz,T,Rd = 160.73 kN
Mb,Rd = 34.46 kN*m Tt,Ed = 0.00 kN*m
----------------------------------------------------------------------------------------------------------------------------------------
z = 1.00 Mcr = 44.03 kN*m Courbe,LT - XLT = 0.68
Lcr,upp=6.00 m Lam_LT = 1.04 fi,LT = 1.11 XLT,mod = 0.72
----------------------------------------------------------------------------------------------------------------------------------------
en y: en z:
kyy = 1.00 kzz = 1.00
----------------------------------------------------------------------------------------------------------------------------------------
N,Ed/Nc,Rd = 0.01 < 1.00 (6.2.4.(1))
Vy,Ed/Vy,T,Rd = 0.00 < 1.00 (6.2.6-7)
Vz,Ed/Vz,T,Rd = 0.01 < 1.00 (6.2.6-7)
Tau,ty,Ed/(fy/(sqrt(3)*gM0)) = 0.00 < 1.00 (6.2.6)
Tau,tz,Ed/(fy/(sqrt(3)*gM0)) = 0.00 < 1.00 (6.2.6)
My,Ed,max/Mb,Rd = 0.04 < 1.00 (6.3.2.1.(1))
(6.3.3.(4))
-------------------------------------------------------------------------------------------------------------------------------------
Profil correct !!!
CALCUL POTEAU ACIER HEA 240
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
FAMILLE:
PIECE: 207 Poteau_207 POINT: 7 COORDONNEE: x = 1.00 L = 1.00
m
----------------------------------------------------------------------------------------------------------------------------------------
CHARGEMENTS:
----------------------------------------------------------------------------------------------------------------------------------------
MATERIAU:
----------------------------------------------------------------------------------------------------------------------------------------
PARAMETRES DE LA SECTION: HEA 240

h=23.0 cm gM0=1.00 gM1=1.00
----------------------------------------------------------------------------------------------------------------------------------------
N,Ed = -61.90 kN My,Ed = -81.37 kN*m Mz,Ed = -0.44 kN*m Vy,Ed = 0.44 kN
Nt,Rd = 2112.98 kN My,pl,Rd = 204.79 kN*m Mz,pl,Rd = 96.72 kN*m Vy,c,Rd = 1024.64 kN
My,c,Rd = 204.79 kN*m Mz,c,Rd = 96.72 kN*m Vz,Ed = -81.37 kN
MN,y,Rd = 204.79 kN*m MN,z,Rd = 96.72 kN*m Vz,c,Rd = 399.72 kN
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
en y: en z:
----------------------------------------------------------------------------------------------------------------------------------------
N,Ed/Nt,Rd = 0.03 < 1.00 (6.2.3.(1))
Vy,Ed/Vy,c,Rd = 0.00 < 1.00 (6.2.6.(1))
Vz,Ed/Vz,c,Rd = 0.20 < 1.00 (6.2.6.(1))
----------------------------------------------------------------------------------------------------------------------------------------
Profil correct !!!
CALCUL DES POTELETS IPE 140
----------------------------------------------------------------------------------------------------------------------------------------
FAMILLE:
PIECE: 25 Poteau_25 POINT: 2 COORDONNEE: x = 0.17 L = 0.33
m
----------------------------------------------------------------------------------------------------------------------------------------
CHARGEMENTS:
Cas de charge décisif: 4 1.35G+1.5Q 1*1.35+2*1.50

h=14.0 cm gM0=1.00 gM1=1.00
----------------------------------------------------------------------------------------------------------------------------------------
N,Ed = 17.95 kN My,Ed = -0.01 kN*m Mz,Ed = -0.00 kN*m Vy,Ed = 0.00 kN
Nc,Rd = 451.71 kN My,Ed,max = -0.08 kN*m Mz,Ed,max = -0.00 kN*m Vy,c,Rd = 177.07 kN
Nb,Rd = 276.83 kN My,c,Rd = 24.30 kN*m Mz,c,Rd = 5.29 kN*m Vz,Ed = -0.04 kN
MN,y,Rd = 24.30 kN*m MN,z,Rd = 5.29 kN*m Vz,c,Rd = 121.34 kN
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
en y: en z:
Ly = 2.00 m Lam_y = 0.28 Lz = 2.00 m Lam_z = 0.98
Lcr,y = 1.40 m Xy = 0.98 Lcr,z = 1.40 m Xz = 0.61
Lamy = 24.39 kzy = 0.53 Lamz = 84.66 kzz = 1.02
----------------------------------------------------------------------------------------------------------------------------------------
N,Ed/Nc,Rd = 0.04 < 1.00 (6.2.4.(1))
Vy,Ed/Vy,c,Rd = 0.00 < 1.00 (6.2.6.(1))
Vz,Ed/Vz,c,Rd = 0.00 < 1.00 (6.2.6.(1))
Lambda,y = 24.39 < Lambda,max = 210.00 Lambda,z = 84.66 < Lambda,max = 210.00 STABLE
(6.3.3.(4))
(6.3.3.(4))
---------------------------------------------------------------------------------------------------------------------------------------
Profil correct !!!
Autodesk Robot Structural Analysis Professional 2019
Calcul de l'Encastrement Traverse-Poteau

Ratio
NF EN 1993-1-8:2005/NA:2007/AC:2009
0.67
GENERAL
Assemblage N°: 6
Nom de l’assemblage : Angle de portique
Noeud de la structure: 202
Barres de la structure: 221, 223
GEOMETRIE
POTEAU
Profilé: HEA 240
Profilé: HEA 240
Barre N°: 221
= -90.0 [Deg] Angle d'inclinaison
hc = 230 [mm] Hauteur de la section du poteau
bfc = 240 [mm] Largeur de la section du poteau
twc = 8 [mm] Epaisseur de l'âme de la section du poteau
tfc = 12 [mm] Epaisseur de l'aile de la section du poteau
rc = 21 [mm] Rayon de congé de la section du poteau
Ac = 76.84 [cm2] Aire de la section du poteau
Ixc = 7763.18 [cm4] Moment d'inertie de la section du poteau
Matériau: ACIER E28
fyc = 275.00 [MPa] Résistance
POUTRE
Profilé: IPE 300
Barre N°: 223
= 9.7 [Deg] Angle d'inclinaison
hb = 300 [mm] Hauteur de la section de la poutre
bf = 150 [mm] Largeur de la section de la poutre
twb = 7 [mm] Epaisseur de l'âme de la section de la poutre
tfb = 11 [mm] Epaisseur de l'aile de la section de la poutre
rb = 15 [mm] Rayon de congé de la section de la poutre
rb = 15 [mm] Rayon de congé de la section de la poutre
Ab = 53.81 [cm2] Aire de la section de la poutre
Ixb = 8356.11 [cm4] Moment d'inertie de la poutre
fyb = 275.00 [MPa] Résistance

BOULONS
Le plan de cisaillement passe par la partie NON FILETÉE du boulon
d= 16 [mm] Diamètre du boulon
Classe = 10.9 Classe du boulon
FtRd = 113.04 [kN] Résistance du boulon à la traction
nh = 2 Nombre de colonnes des boulons
nv = 6 Nombre de rangéss des boulons
h1 = 100 [mm] Pince premier boulon-extrémité supérieure de la platine d'about
Ecartement ei
70 [mm]
=
Entraxe pi = 70;70;140;70;70 [mm]
PLATINE
hp = 624 [mm] Hauteur de la platine
bp = 150 [mm] Largeur de la platine
tp = 20 [mm] Epaisseur de la platine
Matériau: ACIER
fyp = 235.00 [MPa] Résistance
JARRET INFERIEUR
wd = 150 [mm] Largeur de la platine
tfd = 11 [mm] Epaisseur de l'aile
hd = 300 [mm] Hauteur de la platine
twd = 7 [mm] Epaisseur de l'âme
ld = 592 [mm] Longueur de la platine
Matériau: ACIER
fybu = 235.00 [MPa] Résistance

RAIDISSEUR POTEAU
Supérieur
hsu = 206 [mm] Hauteur du raidisseur
bsu = 116 [mm] Largeur du raidisseur
thu = 8 [mm] Epaisseur du raidisseur
Matériau: ACIER
fysu = 235.00 [MPa] Résistance
Inférieur
hsd = 206 [mm] Hauteur du raidisseur
bsd = 116 [mm] Largeur du raidisseur
thd = 8 [mm] Epaisseur du raidisseur
Matériau: ACIER
fysu = 235.00 [MPa] Résistance
SOUDURES D'ANGLE
aw = 5 [mm] Soudure âme
af = 8 [mm] Soudure semelle
as = 5 [mm] Soudure du raidisseur
afd = 5 [mm] Soudure horizontale
COEFFICIENTS DE MATERIAU
M0 = 1.00 Coefficient de sécurité partiel [2.2]
EFFORTS
Etat limite: ultime
Cas: 5: G+1.5V 1*1.00+3*1.50
Mb1,Ed = -81.36 [kN*m] Moment fléchissant dans la poutre droite
Vb1,Ed = -59.76 [kN] Effort tranchant dans la poutre droite
Nb1,Ed = 82.04 [kN] Effort axial dans la poutre droite
Mc1,Ed = -81.36 [kN*m] Moment fléchissant dans la poteau inférieur
Vc1,Ed = -81.36 [kN] Effort tranchant dans le poteau inférieur
Nc1,Ed = 61.91 [kN] Effort axial dans le poteau inférieur
RESULTATS
RESISTANCES DE LA POUTRE
TRACTION
Ab = 53.81 [cm2] Aire de la section EN1993-1-1:[6.2.3]
Ntb,Rd = Ab fyb / M0
Ntb,Rd = 1479.83 [kN] Résistance de calcul de la section à la traction EN1993-1-1:[6.2.3]
CISAILLEMENT
Avb = 46.98 [cm2] Aire de la section au cisaillement EN1993-1-1:[6.2.6.(3)]
Vcb,Rd = Avb (fyb / 3) / M0
Vcb,Rd = 745.93 [kN] Résistance de calcul de la section au cisaillement EN1993-1-1:[6.2.6.(2)]
Vb1,Ed / Vcb,Rd ≤ 1,0 0.08 < 1.00 vérifié (0.08)
FLEXION - MOMENT PLASTIQUE (SANS RENFORTS)
Wplb = 628.40 [cm3] Facteur plastique de la section EN1993-1-1:[6.2.5.(2)]
Mb,pl,Rd = Wplb fyb / M0
Mb,pl,Rd = 172.81 [kN*m] Résistance plastique de la section à la flexion (sans renforts) EN1993-1-1:[6.2.5.(2)]
FLEXION AU CONTACT DE LA PLAQUE AVEC L'ELEMENT ASSEMBLE
Wpl = 1434.92 [cm3] Facteur plastique de la section EN1993-1-1:[6.2.5]
Mcb,Rd = Wpl fyb / M0
Mcb,Rd = 394.60 [kN*m] Résistance de calcul de la section à la flexion EN1993-1-1:[6.2.5]

AILE ET AME EN COMPRESSION
hf = 592 [mm] Distance entre les centres de gravité des ailes [6.2.6.7.(1)]
Fc,fb,Rd = Mcb,Rd / hf
Fc,fb,Rd = 666.04 [kN] Résistance de l'aile et de l'âme comprimées [6.2.6.7.(1)]
RESISTANCES DU POTEAU
PANNEAU D'AME EN CISAILLEMENT
Mb1,Ed = -81.36 [kN*m] Moment fléchissant dans la poutre droite [5.3.(3)]
Mb2,Ed = 0.00 [kN*m] Moment fléchissant dans la poutre gauche [5.3.(3)]
Vc1,Ed = -81.36 [kN] Effort tranchant dans le poteau inférieur [5.3.(3)]
Vc2,Ed = 0.00 [kN] Effort tranchant dans le poteau supérieur [5.3.(3)]
z= 470 [mm] Bras de levier [6.2.5]
Vwp,Ed = (Mb1,Ed - Mb2,Ed) / z - (Vc1,Ed - Vc2,Ed) / 2
Vwp,Ed = -132.59 [kN] Panneau d'âme en cisaillement [5.3.(3)]
Avs = 25.18 [cm2] Aire de cisaillement de l'âme du poteau EN1993-1-1:[6.2.6.(3)]
Avc = 25.18 [cm2] Aire de la section au cisaillement EN1993-1-1:[6.2.6.(3)]
ds = 596 [mm] Distance entre les centres de gravités des raidisseurs [6.2.6.1.(4)]
Mpl,fc,Rd = 2.38 [kN*m] Résistance plastique de l'aile du poteau en flexion [6.2.6.1.(4)]
Mpl,stu,Rd = 0.90 [kN*m] Résistance plastique du raidisseur transversal supérieur en flexion [6.2.6.1.(4)]
Mpl,stl,Rd = 0.90 [kN*m] Résistance plastique du raidisseur transversal inférieur en flexion [6.2.6.1.(4)]
Vwp,Rd = 0.9 ( Avs*fy,wc ) / (3 M0) + Min(4 Mpl,fc,Rd / ds , (2 Mpl,fc,Rd + Mpl,stu,Rd + Mpl,stl,Rd) / ds)
Vwp,Rd = 370.74 [kN] Résistance du panneau d'âme au cisaillement [6.2.6.1]
Vwp,Ed / Vwp,Rd ≤ 1,0 0.36 < 1.00 vérifié (0.36)
AME EN TRACTION TRANSVERSALE - NIVEAU DE L'AILE INFERIEURE DE LA POUTRE
Pression diamétrale:
twc = 8 [mm] Epaisseur efficace de l'âme du poteau [6.2.6.2.(6)]
beff,c,wc = 217 [mm] Largeur efficace de l'âme à la compression [6.2.6.2.(1)]

= 0.80 Coefficient réducteur pour l'interaction avec le cisaillement [6.2.6.2.(1)]
com,Ed = 77.88 [MPa] Contrainte de compression maximale dans l'âme [6.2.6.2.(2)]
kwc = 1.00 Coefficient réducteur dû aux contraintes de compression [6.2.6.2.(2)]
As = 18.60 [cm2] Aire de la section du raidisseur renforçant l'âme EN1993-1-1:[6.2.4]
Fc,wc,Rd1 =  kwc beff,c,wc twc fyc / M0 + As fys / M0
Fc,wc,Rd1 = 797.56 [kN] Résistance de l'âme du poteau [6.2.6.2.(1)]
Flambement:
dwc = 164 [mm] Hauteur de l'âme comprimée [6.2.6.2.(1)]
p = 0.85 Elancement de plaque [6.2.6.2.(1)]
= 0.90 Coefficient réducteur pour le flambement de l'élément [6.2.6.2.(1)]
s = 2.33 Elancement du raidisseur EN1993-1-1:[6.3.1.2]
s = 1.00 Coefficient de flambement du raidisseur EN1993-1-1:[6.3.1.2]
Fc,wc,Rd2 =  kwc  beff,c,wc twc fyc / M1 + As s fys / M1
Fc,wc,Rd2 = 761.74 [kN] Résistance de l'âme du poteau [6.2.6.2.(1)]
Résistance finale:
Fc,wc,Rd,upp = Min (Fc,wc,Rd1 , Fc,wc,Rd2)
Fc,wc,Rd,upp = 761.74 [kN] Résistance de l'âme du poteau [6.2.6.2.(1)]
PARAMETRES GEOMETRIQUES DE L'ASSEMBLAGE

LONGUEURS EFFICACES ET PARAMETRES - SEMELLE DU POTEAU
Nr m mx e ex p leff,cp leff,nc leff,1 leff,2 leff,cp,g leff,nc,g leff,1,g leff,2,g
1 14 - 85 - 70 91 116 91 116 115 69 69 69
2 14 - 85 - 70 91 164 91 164 140 70 70 70
3 14 - 85 - 105 91 164 91 164 210 105 105 105

4 14 - 85 - 105 91 164 91 164 210 105 105 105
5 14 - 85 - 70 91 164 91 164 140 70 70 70
6 14 - 85 - 70 91 116 91 116 115 69 69 69
LONGUEURS EFFICACES ET PARAMETRES - PLATINE D'ABOUT
1 26 - 40 - 70 162 156 156 156 151 114 114 114
2 26 - 40 - 70 162 153 153 153 140 70 70 70
3 26 - 40 - 105 162 153 153 153 210 105 105 105
4 26 - 40 - 105 162 153 153 153 210 105 105 105
5 26 - 40 - 70 162 153 153 153 140 70 70 70
6 26 - 40 - 70 162 153 153 153 151 112 112 112
m – Distance du boulon de l'âme
mx – Distance du boulon de l'aile de la poutre
e – Pince entre le boulon et le bord extérieur
ex – Pince entre le boulon et le bord extérieur horizontal
p – Entraxe des boulons
leff,cp – Longueur efficace pour un boulon dans les mécanismes circulaires
leff,nc – Longueur efficace pour un boulon dans les mécanismes non circulaires
leff,1 – Longueur efficace pour un boulon pour le mode 1
leff,cp,g – Longueur efficace pour un groupe de boulons dans les mécanismes circulaires
leff,nc,g – Longueur efficace pour un groupe de boulons dans les mécanismes non circulaires
leff,1,g – Longueur efficace pour un groupe de boulons pour le mode 1
RESISTANCE DE L'ASSEMBLAGE A LA TRACTION

Ft,Rd = 113.04 [kN] Résistance du boulon à la traction [Tableau 3.4]
Bp,Rd = 175.89 [kN] Résistance du boulon au cisaillement au poinçonnement [Tableau 3.4]
Ft,fc,Rd – résistance de la semelle du poteau à la flexion
Ft,wc,Rd – résistance de l'âme du poteau à la traction
Ft,ep,Rd – résistance de la platine fléchie à la flexion
Ft,wb,Rd – résistance de l'âme à la traction
Ft,fc,Rd = Min (FT,1,fc,Rd , FT,2,fc,Rd , FT,3,fc,Rd) [6.2.6.4] , [Tab.6.2]
Ft,wc,Rd =  beff,t,wc twc fyc / M0 [6.2.6.3.(1)]
Ft,ep,Rd = Min (FT,1,ep,Rd , FT,2,ep,Rd , FT,3,ep,Rd) [6.2.6.5] , [Tab.6.2]
Ft,wb,Rd = beff,t,wb twb fyb / M0 [6.2.6.8.(1)]
RESISTANCE DE LA RANGEE DE BOULONS N° 1
Ft1,Rd,comp - Formule Ft1,Rd,comp Composant
Ft1,Rd = Min (Ft1,Rd,comp) 178.94 Résistance d'une rangée de boulon
Ft,fc,Rd(1) = 196.00 196.00 Aile du poteau - traction
Ft,wc,Rd(1) = 178.94 178.94 Ame du poteau - traction
Ft,ep,Rd(1) = 226.08 226.08 Platine d'about - traction
Ft,wb,Rd(1) = 304.41 304.41 Ame de la poutre - traction
Bp,Rd = 351.78 351.78 Boulons au cisaillement/poinçonnement

Ft,fc,Rd(2 + 1) - ∑11 Ftj,Rd = 335.59 - 178.94 156.65 Aile du poteau - traction - groupe
Ft,wc,Rd(2 + 1) - ∑11 Ftj,Rd = 258.60 - 178.94 79.65 Ame du poteau - traction - groupe
Ft,ep,Rd(2 + 1) - ∑11 Ftj,Rd = 400.48 - 178.94 221.53 Platine d'about - traction - groupe
Ft,wb,Rd(2 + 1) - ∑11 Ftj,Rd = 359.89 - 178.94 180.95 Ame de la poutre - traction - groupe
Ft,fc,Rd(3 + 2 + 1) - ∑21 Ftj,Rd = 525.14 - 258.60 266.54 Aile du poteau - traction - groupe
Ft,wc,Rd(3 + 2 + 1) - ∑21 Ftj,Rd = 387.07 - 258.60 128.48 Ame du poteau - traction - groupe
Ft,ep,Rd(3 + 2 + 1) - ∑21 Ftj,Rd = 611.11 - 258.60 352.52 Platine d'about - traction - groupe
Ft,wb,Rd(3 + 2 + 1) - ∑21 Ftj,Rd = 564.90 - 258.60 306.31 Ame de la poutre - traction - groupe

Ft,fc,Rd(4 + 3 + 2 + 1) - ∑31 Ftj,Rd = 714.68 - 387.07 327.61 Aile du poteau - traction - groupe
Ft,wc,Rd(4 + 3 + 2 + 1) - ∑31 Ftj,Rd = 463.89 - 387.07 76.82 Ame du poteau - traction - groupe
Ft,ep,Rd(4 + 3 + 2 + 1) - ∑31 Ftj,Rd = 821.75 - 387.07 434.68 Platine d'about - traction - groupe
Ft,wb,Rd(4 + 3 + 2 + 1) - ∑31 Ftj,Rd = 769.92 - 387.07 382.84 Ame de la poutre - traction - groupe
Ft,fc,Rd(5 + 4 + 3 + 2 + 1) - ∑41 Ftj,Rd = 882.91 - 463.89 419.02 Aile du poteau - traction - groupe
Ft,wc,Rd(5 + 4 + 3 + 2 + 1) - ∑41 Ftj,Rd = 496.66 - 463.89 32.77 Ame du poteau - traction - groupe
Ft,ep,Rd(5 + 4 + 3 + 2 + 1) - ∑41 Ftj,Rd = 1004.04 - 463.89 540.14 Platine d'about - traction - groupe
Ft,wb,Rd(5 + 4 + 3 + 2 + 1) - ∑41 Ftj,Rd = 906.59 - 463.89 442.70 Ame de la poutre - traction - groupe
Ft,fc,Rd(6 + 5 + 4 + 3 + 2 + 1) - ∑51 Ftj,Rd = 1050.27 - 496.66 553.61 Aile du poteau - traction - groupe
Ft,wc,Rd(6 + 5 + 4 + 3 + 2 + 1) - ∑51 Ftj,Rd = 519.68 - 496.66 23.02 Ame du poteau - traction - groupe
Ft,ep,Rd(6 + 5 + 4 + 3 + 2 + 1) - ∑51 Ftj,Rd = 1220.01 - 496.66 723.34 Platine d'about - traction - groupe
Ft,wb,Rd(6 + 5 + 4 + 3 + 2 + 1) - ∑51 Ftj,Rd = 1124.46 - 496.66 627.80 Ame de la poutre - traction - groupe
TABLEAU RECAPITULATIF DES EFFORTS
Nr hj Ftj,Rd Ft,fc,Rd Ft,wc,Rd Ft,ep,Rd Ft,wb,Rd Ft,Rd Bp,Rd
1 505 178.94 196.00 178.94 226.08 304.41 226.08 351.78
2 435 79.65 225.51 178.94 226.08 299.07 226.08 351.78
3 365 128.48 225.51 178.94 226.08 299.07 226.08 351.78
4 225 76.82 225.51 178.94 226.08 299.07 226.08 351.78
5 155 32.77 225.51 178.94 226.08 299.07 226.08 351.78
6 85 23.02 196.00 178.94 226.08 299.07 226.08 351.78

RESISTANCE DE L'ASSEMBLAGE A LA TRACTION Nj,Rd
Nj,Rd = ∑ Ftj,Rd
Nj,Rd = 519.68 [kN] Résistance de l'assemblage à la traction [6.2]
Nb1,Ed / Nj,Rd ≤ 1,0 0.16 < 1.00 vérifié (0.16)
RESISTANCE DE L'ASSEMBLAGE A LA FLEXION

Vwp,Rd/ = 370.74 370.74 Panneau d'âme - compression
Fc,wc,Rd = 761.74 761.74 Ame du poteau - compression
Fc,fb,Rd = 666.04 666.04 Aile de la poutre - compression
Vwp,Rd/ - ∑11 Fti,Rd = 370.74 - 178.94 191.80 Panneau d'âme - compression
Fc,wc,Rd - ∑11 Ftj,Rd = 761.74 - 178.94 582.80 Ame du poteau - compression

Fc,fb,Rd - ∑11 Ftj,Rd = 666.04 - 178.94 487.09 Aile de la poutre - compression
Réduction supplémentaire de la résistance d'une rangée de boulons

Ft3,Rd = Ft2,Rd h3/h2
Ft3,Rd = 66.82 [kN] Résistance réduite d'une rangée de boulon [6.2.7.2.(9)]
Réduction supplémentaire de la résistance d'une rangée de boulons

Ft4,Rd = 41.16 [kN] Résistance réduite d'une rangée de boulon [6.2.7.2.(9)]
Ft4,Rd = 41.16 [kN] Résistance réduite d'une rangée de boulon [6.2.7.2.(9)]FRA
Ft,fc,Rd(6 + 5 + 4 + 3 + 2 + 1) - ∑51 Ftj,Rd = 1050.27 - 370.74 679.53 Aile du poteau - traction - groupe
Ft,wc,Rd(6 + 5 + 4 + 3 + 2 + 1) - ∑51 Ftj,Rd = 519.68 - 370.74 148.94 Ame du poteau - traction - groupe
Ft,ep,Rd(6 + 5 + 4 + 3 + 2 + 1) - ∑51 Ftj,Rd = 1220.01 - 370.74 849.27 Platine d'about - traction - groupe
Ft,wb,Rd(6 + 5 + 4 + 3 + 2 + 1) - ∑51 Ftj,Rd = 1124.46 - 370.74 753.72 Ame de la poutre - traction - groupe
1 505 178.94 196.00 178.94 226.08 304.41 226.08 351.78
2 435 79.65 225.51 178.94 226.08 299.07 226.08 351.78
3 365 66.82 225.51 178.94 226.08 299.07 226.08 351.78
4 225 41.16 225.51 178.94 226.08 299.07 226.08 351.78
5 155 4.16 225.51 178.94 226.08 299.07 226.08 351.78
6 85 - 196.00 178.94 226.08 299.07 226.08 351.78
RESISTANCE DE L'ASSEMBLAGE A LA FLEXION Mj,Rd
Mj,Rd = ∑ hj Ftj,Rd
Mj,Rd = 159.15 [kN*m] Résistance de l'assemblage à la flexion [6.2]
Mb1,Ed / Mj,Rd ≤ 1,0 0.51 < 1.00 vérifié (0.51)
VERIFICATION DE L'INTERACTION M+N

Mb1,Ed / Mj,Rd + Nb1,Ed / Nj,Rd ≤ 1 [6.2.5.1.(3)]
Mb1,Ed / Mj,Rd + Nb1,Ed / Nj,Rd 0.67 < 1.00 vérifié (0.67)
RESISTANCE DE L'ASSEMBLAGE AU CISAILLEMENT

v = 0.60 Coefficient pour le calcul de Fv,Rd [Tableau 3.4]
Lf = 0.94 Coefficient réducteur pour les assemblages longs [3.8]
Fv,Rd = 91.08 [kN] Résistance d'un boulon au cisaillement [Tableau 3.4]
Ft,Rd,max = 113.04 [kN] Résistance d'un boulon à la traction [Tableau 3.4]
Fb,Rd,int = 155.52 [kN] Résistance du boulon intérieur en pression diamétrale [Tableau 3.4]
Fb,Rd,ext = 155.52 [kN] Résistance du boulon de rive en pression diamétrale [Tableau 3.4]
Nr Ftj,Rd,N Ftj,Ed,N Ftj,Rd,M Ftj,Ed,M Ftj,Ed Fvj,Rd
1 178.94 28.25 178.94 91.48 119.73 113.25
2 79.65 12.57 79.65 40.72 53.30 151.49
3 128.48 20.28 66.82 34.16 54.44 150.83
4 76.82 12.13 41.16 21.04 33.17 163.07
5 32.77 5.17 4.16 2.12 7.30 177.96
6 23.02 3.63 0.00 0.00 3.63 180.07
Ftj,Rd,N – Résistance d'une rangée de boulons à la traction pure
Ftj,Ed,N – Effort dans une rangée de boulons dû à l'effort axial
Ftj,Rd,M – Résistance d'une rangée de boulons à la flexion pure
Ftj,Ed,M – Effort dans une rangée de boulons dû au moment
Ftj,Ed – Effort de traction maximal dans la rangée de boulons
Fvj,Rd – Résistance réduite d'une rangée de boulon
Ftj,Ed,N = Nj,Ed Ftj,Rd,N / Nj,Rd
Ftj,Ed,M = Mj,Ed Ftj,Rd,M / Mj,Rd
Ftj,Ed = Ftj,Ed,N + Ftj,Ed,M
Fvj,Rd = Min (nh Fv,Ed (1 - Ftj,Ed/ (1.4 nh Ft,Rd,max), nh Fv,Rd , nh Fb,Rd))
Vj,Rd = nh ∑1n Fvj,Rd [Tableau 3.4]

Vj,Rd = 936.68 [kN] Résistance de l'assemblage au cisaillement [Tableau 3.4]
Vb1,Ed / Vj,Rd ≤ 1,0 0.06 < 1.00 vérifié (0.06)
RESISTANCE DES SOUDURES

Aw = 117.25 [cm2] Aire de toutes les soudures [4.5.3.2(2)]
Awy = 63.33 [cm2] Aire des soudures horizontales [4.5.3.2(2)]
Awz = 53.93 [cm2] Aire des soudures verticales [4.5.3.2(2)]
Iwy = 53651.68 [cm4] Moment d'inertie du système de soudures par rapport à l'axe horiz. [4.5.3.2(5)]
⊥max=⊥max = 42.14 [MPa] Contrainte normale dans la soudure [4.5.3.2(6)]
⊥=⊥ = 40.03 [MPa] Contraintes dans la soudure verticale [4.5.3.2(5)]
II = -11.08 [MPa] Contrainte tangentielle [4.5.3.2(5)]
w = 0.80 Coefficient de corrélation [4.5.3.2(7)]
[⊥max2 + 3*(⊥max2)] ≤ fu/(w*M2) 84.27 < 365.00 vérifié (0.23)
[⊥2 + 3*(⊥2+II2)] ≤ fu/(w*M2) 82.32 < 365.00 vérifié (0.23)
⊥ ≤ 0.9*fu/M2 42.14 < 262.80 vérifié (0.16)
RIGIDITE DE L'ASSEMBLAGE
L'effort axial dans la poutre dépasse 5% de résistance Npl,Rd. Conformément au point 6.3.1.(4), la rigidité de
l'assemblage ne peut pas être calculée.
COMPOSANT LE PLUS FAIBLE:

PANNEAU D'AME DU POTEAU EN CISAILLEMENT
Assemblage satisfaisant vis à vis de la Norme Ratio 0.67

Calcul de l'Encastrement Poutre-Poutre

Ratio
NF EN 1993-1-8:2005/NA:2007/AC:2009
0.19
GENERAL
Assemblage N°: 14
Nom de l’assemblage : Poutre - poutre
Barres de la structure: 223, 224
GEOMETRIE
GAUCHE
POUTRE
Profilé: IPE 300
POUTRE
Profilé: IPE 300
Barre N°: 223
hbl = 300 [mm] Hauteur de la section de la poutre
bfbl = 150 [mm] Largeur de la section de la poutre
twbl = 7 [mm] Epaisseur de l'âme de la section de la poutre
tfbl = 11 [mm] Epaisseur de l'aile de la section de la poutre
rbl = 15 [mm] Rayon de congé de la section de la poutre
Abl = 53.81 [cm2] Aire de la section de la poutre
Ixbl = 8356.11 [cm4] Moment d'inertie de la poutre
DROITE
POUTRE
Profilé: IPE 300
Barre N°: 224
hbr = 300 [mm] Hauteur de la section de la poutre
bfbr = 150 [mm] Largeur de la section de la poutre
twbr = 7 [mm] Epaisseur de l'âme de la section de la poutre
tfbr = 11 [mm] Epaisseur de l'aile de la section de la poutre
rbr = 15 [mm] Rayon de congé de la section de la poutre
Abr = 53.81 [cm2] Aire de la section de la poutre
Ixbr = 8356.11 [cm4] Moment d'inertie de la poutre

BOULONS
Classe = 10.9 Classe du boulon
FtRd = 113.04 [kN] Résistance du boulon à la traction
nh = 2 Nombre de colonnes des boulons
nv = 5 Nombre de rangéss des boulons
h1 = 100 [mm] Pince premier boulon-extrémité supérieure de la platine d'about
Ecartement ei
70 [mm]
=
Entraxe pi = 80;80;140;90 [mm]
PLATINE
hpr = 623 [mm] Hauteur de la platine
bpr = 150 [mm] Largeur de la platine
tpr = 20 [mm] Epaisseur de la platine
Matériau: ACIER
fypr = 235.00 [MPa] Résistance
JARRET INFERIEUR
wrd = 150 [mm] Largeur de la platine
tfrd = 11 [mm] Epaisseur de l'aile
hrd = 300 [mm] Hauteur de la platine
twrd = 7 [mm] Epaisseur de l'âme
lrd = 592 [mm] Longueur de la platine
d = 34.5 [Deg] Angle d'inclinaison
Matériau: ACIER
fybu = 235.00 [MPa] Résistance

SOUDURES D'ANGLE
aw = 5 [mm] Soudure âme
af = 8 [mm] Soudure semelle
afd = 5 [mm] Soudure horizontale
EFFORTS
Etat limite: ultime
Cas: 5: G+1.5V 1*1.00+3*1.50
Mb1,Ed = 13.98 [kN*m] Moment fléchissant dans la poutre droite
Vb1,Ed = 0.00 [kN] Effort tranchant dans la poutre droite
Nb1,Ed = 94.50 [kN] Effort axial dans la poutre droite
RESULTATS
RESISTANCES DE LA POUTRE
TRACTION
Ab = 53.81 [cm2] Aire de la section EN1993-1-1:[6.2.3]
Ntb,Rd = Ab fyb / M0
Ntb,Rd = 1479.83 [kN] Résistance de calcul de la section à la traction EN1993-1-1:[6.2.3]
CISAILLEMENT
Vcb,Rd = Avb (fyb / 3) / M0
Vcb,Rd = 745.93 [kN] Résistance de calcul de la section au cisaillement EN1993-1-1:[6.2.6.(2)]

Vb1,Ed / Vcb,Rd ≤ 1,0 0.00 < 1.00 vérifié (0.00)
FLEXION - MOMENT PLASTIQUE (SANS RENFORTS)
Wplb = 628.40 [cm3] Facteur plastique de la section EN1993-1-1:[6.2.5.(2)]
Mb,pl,Rd = Wplb fyb / M0
Mb,pl,Rd = 172.81 [kN*m] Résistance plastique de la section à la flexion (sans renforts) EN1993-1-1:[6.2.5.(2)]
FLEXION AU CONTACT DE LA PLAQUE AVEC L'ELEMENT ASSEMBLE
Wpl = 1434.92 [cm3] Facteur plastique de la section EN1993-1-1:[6.2.5]
Mcb,Rd = Wpl fyb / M0
AILE ET AME EN COMPRESSION
hf = 592 [mm] Distance entre les centres de gravité des ailes [6.2.6.7.(1)]
Fc,fb,Rd = Mcb,Rd / hf
Fc,fb,Rd = 666.04 [kN] Résistance de l'aile et de l'âme comprimées [6.2.6.7.(1)]
AME OU AILE DU RENFORT EN COMPRESSION - NIVEAU DE L'AILE INFERIEURE DE LA POUTRE
= 9.7 [Deg] Angle entre la platine d'about et la poutre
= 34.5 [Deg] Angle d'inclinaison du renfort
beff,c,wb = 166 [mm] Largeur efficace de l'âme à la compression [6.2.6.2.(1)]
com,Ed = 3.23 [MPa] Contrainte de compression maximale dans l'âme [6.2.6.2.(2)]
kwc = 1.00 Coefficient réducteur dû aux contraintes de compression [6.2.6.2.(2)]
Fc,wb,Rd1 = [ kwc beff,c,wb twb fyb / M0] cos() / sin( - )
Fc,wb,Rd1 = 340.51 [kN] Résistance de l'âme de la poutre [6.2.6.2.(1)]
Flambement:
dwb = 249 [mm] Hauteur de l'âme comprimée [6.2.6.2.(1)]

Flambement:
dwb = 249 [mm] Hauteur de l'âme comprimée [6.2.6.2.(1)]
p = 0.97 Elancement de plaque [6.2.6.2.(1)]
= 0.82 Coefficient réducteur pour le flambement de l'élément [6.2.6.2.(1)]
Fc,wb,Rd2 = [ kwc  beff,c,wb twb fyb / M1] cos() / sin( - )
Fc,wb,Rd2 = 279.43 [kN] Résistance de l'âme de la poutre [6.2.6.2.(1)]
Résistance de l'aile du renfort
Fc,wb,Rd3 = bb tb fyb / (0.8*M0)
Fc,wb,Rd3 = 551.72 [kN] Résistance de l'aile du renfort [6.2.6.7.(1)]
Résistance finale:
Fc,wb,Rd,low = Min (Fc,wb,Rd1 , Fc,wb,Rd2 , Fc,wb,Rd3)
Fc,wb,Rd,low = 279.43 [kN] Résistance de l'âme de la poutre [6.2.6.2.(1)]
PARAMETRES GEOMETRIQUES DE L'ASSEMBLAGE

LONGUEURS EFFICACES ET PARAMETRES - PLATINE D'ABOUT
1 26 - 40 - 80 162 156 156 156 161 119 119 119
2 26 - 40 - 80 162 153 153 153 160 80 80 80
3 26 - 40 - 110 162 153 153 153 220 110 110 110
4 26 - 40 - 115 162 153 153 153 230 115 115 115
5 26 - 40 - 90 162 156 156 156 171 124 124 124
mx – Distance du boulon de l'aile de la poutre
e – Pince entre le boulon et le bord extérieur
ex – Pince entre le boulon et le bord extérieur horizontal
p – Entraxe des boulons
leff,cp – Longueur efficace pour un boulon dans les mécanismes circulaires
leff,nc – Longueur efficace pour un boulon dans les mécanismes non circulaires
leff,cp,g – Longueur efficace pour un groupe de boulons dans les mécanismes circulaires
leff,nc,g – Longueur efficace pour un groupe de boulons dans les mécanismes non circulaires
RESISTANCE DE L'ASSEMBLAGE A LA TRACTION

Ft,Rd = 113.04 [kN] Résistance du boulon à la traction [Tableau 3.4]
Bp,Rd = 264.20 [kN] Résistance du boulon au cisaillement au poinçonnement [Tableau 3.4]
Ft,fc,Rd – résistance de la semelle du poteau à la flexion
Ft,wc,Rd – résistance de l'âme du poteau à la traction
Ft,ep,Rd – résistance de la platine fléchie à la flexion
Ft,wb,Rd – résistance de l'âme à la traction
Ft,fc,Rd = Min (FT,1,fc,Rd , FT,2,fc,Rd , FT,3,fc,Rd) [6.2.6.4] , [Tab.6.2]
Ft,wc,Rd =  beff,t,wc twc fyc / M0 [6.2.6.3.(1)]
Ft,ep,Rd = Min (FT,1,ep,Rd , FT,2,ep,Rd , FT,3,ep,Rd) [6.2.6.5] , [Tab.6.2]
Ft,wb,Rd = beff,t,wb twb fyb / M0 [6.2.6.8.(1)]

1 508 226.08 - - 226.08 304.41 226.08 528.39
2 428 163.10 - - 226.08 299.07 226.08 528.39
3 348 207.88 - - 226.08 299.07 226.08 528.39
4 208 224.54 - - 226.08 299.07 226.08 528.39
5 118 220.48 - - 226.08 304.41 226.08 528.39
RESISTANCE DE L'ASSEMBLAGE A LA TRACTION Nj,Rd

Nj,Rd = ∑ Ftj,Rd
Nj,Rd = 1042.07 [kN] Résistance de l'assemblage à la traction [6.2]
Nb1,Ed / Nj,Rd ≤ 1,0 0.09 < 1.00 vérifié (0.09)
RESISTANCE DE L'ASSEMBLAGE A LA FLEXION

Fc,fb,Rd = 666.04 666.04 Aile de la poutre - compression
Fc,wb,Rd = 279.43 279.43 Ame de la poutre - compression
Fc,wb,Rd - ∑11 Ftj,Rd = 279.43 - 226.08 53.35 Ame de la poutre - compression

Fc,wb,Rd - ∑12 Ftj,Rd = 279.43 - 279.43 0.00 Ame de la poutre - compression
Les autres boulons sont inactifs (ils ne transfèrent pas de charges) car la résistance d'un des composants de
l'assemblage s'est épuisée ou ces boulons sont situés au-dessous du centre de rotation.
1 508 226.08 - - 226.08 304.41 226.08 528.39
2 428 53.35 - - 226.08 299.07 226.08 528.39
3 348 - - - 226.08 299.07 226.08 528.39
4 208 - - - 226.08 299.07 226.08 528.39
5 118 - - - 226.08 304.41 226.08 528.39
RESISTANCE DE L'ASSEMBLAGE A LA FLEXION Mj,Rd
Mj,Rd = ∑ hj Ftj,Rd
Mj,Rd = 137.65 [kN*m] Résistance de l'assemblage à la flexion [6.2]
Mb1,Ed / Mj,Rd ≤ 1,0 0.10 < 1.00 vérifié (0.10)
VERIFICATION DE L'INTERACTION M+N

Mb1,Ed / Mj,Rd + Nb1,Ed / Nj,Rd ≤ 1 [6.2.5.1.(3)]
Mb1,Ed / Mj,Rd + Nb1,Ed / Nj,Rd 0.19 < 1.00 vérifié (0.19)
RESISTANCE DE L'ASSEMBLAGE AU CISAILLEMENT

v = 0.60 Coefficient pour le calcul de Fv,Rd [Tableau 3.4]
Lf = 0.95 Coefficient réducteur pour les assemblages longs [3.8]
Fv,Rd = 91.99 [kN] Résistance d'un boulon au cisaillement [Tableau 3.4]
Ft,Rd,max = 113.04 [kN] Résistance d'un boulon à la traction [Tableau 3.4]
Fb,Rd,int = 233.60 [kN] Résistance du boulon intérieur en pression diamétrale [Tableau 3.4]
Fb,Rd,ext = 233.60 [kN] Résistance du boulon de rive en pression diamétrale [Tableau 3.4]
Nr Ftj,Rd,N Ftj,Ed,N Ftj,Rd,M Ftj,Ed,M Ftj,Ed Fvj,Rd
1 226.08 20.50 226.08 22.95 43.46 158.71
2 163.10 14.79 53.35 5.42 20.21 172.23
3 207.88 18.85 0.00 0.00 18.85 173.01
4 224.54 20.36 0.00 0.00 20.36 172.14
5 220.48 20.00 0.00 0.00 20.00 172.35
Ftj,Rd,N – Résistance d'une rangée de boulons à la traction pure
Ftj,Ed,N – Effort dans une rangée de boulons dû à l'effort axial
Ftj,Rd,M – Résistance d'une rangée de boulons à la flexion pure
Ftj,Ed,M – Effort dans une rangée de boulons dû au moment
Ftj,Ed – Effort de traction maximal dans la rangée de boulons
Fvj,Rd – Résistance réduite d'une rangée de boulon
Ftj,Ed,N = Nj,Ed Ftj,Rd,N / Nj,Rd
Ftj,Ed,M = Mj,Ed Ftj,Rd,M / Mj,Rd
Ftj,Ed = Ftj,Ed,N + Ftj,Ed,M
Fvj,Rd = Min (nh Fv,Ed (1 - Ftj,Ed/ (1.4 nh Ft,Rd,max), nh Fv,Rd , nh Fb,Rd))
Vj,Rd = nh ∑1n Fvj,Rd [Tableau 3.4]
Vj,Rd = 848.44 [kN] Résistance de l'assemblage au cisaillement [Tableau 3.4]
Vb1,Ed / Vj,Rd ≤ 1,0 0.00 < 1.00 vérifié (0.00)
RESISTANCE DES SOUDURES

Aw = 117.25 [cm2] Aire de toutes les soudures [4.5.3.2(2)]
Awy = 63.33 [cm2] Aire des soudures horizontales [4.5.3.2(2)]
Awz = 53.93 [cm2] Aire des soudures verticales [4.5.3.2(2)]
Iwy = 53651.70 [cm4] Moment d'inertie du système de soudures par rapport à l'axe horiz. [4.5.3.2(5)]
⊥max=⊥max = 6.03 [MPa] Contrainte normale dans la soudure [4.5.3.2(6)]
⊥=⊥ = 6.01 [MPa] Contraintes dans la soudure verticale [4.5.3.2(5)]
II = 0.00 [MPa] Contrainte tangentielle [4.5.3.2(5)]
w = 0.80 Coefficient de corrélation [4.5.3.2(7)]
[⊥max2 + 3*(⊥max2)] ≤ fu/(w*M2) 12.06 < 365.00 vérifié (0.03)
[⊥2 + 3*(⊥2+II2)] ≤ fu/(w*M2) 12.02 < 365.00 vérifié (0.03)
⊥ ≤ 0.9*fu/M2 6.03 < 262.80 vérifié (0.02)
RIGIDITE DE L'ASSEMBLAGE
L'effort axial dans la poutre dépasse 5% de résistance Npl,Rd. Conformément au point 6.3.1.(4), la rigidité de
l'assemblage ne peut pas être calculée.

AME DE LA POUTRE OU AILE DE LA CONTREPLAQUE EN COMPRESSION
REMARQUES
Pince du boulon trop grande. 133 [mm] > 120 [mm]

Calcul du Pied de Poteau articulé

Eurocode 3: NF EN 1993-1-8:2005/NA:2007/AC:2009 + CEB Ratio
Design Guide: Design of fastenings in concrete 0.74
GENERAL
Assemblage N°: 26
Nom de l’assemblage : Pied de poteau articulé
Barres de la structure: 222
GEOMETRIE
POTEAU
Profilé: HEA 240
Barre N°: 222
Lc = 1.00 [m] Longueur du poteau
Iyc = 7763.18 [cm4] Moment d'inertie de la section du poteau
fuc = 405.00 [MPa] Résistance ultime du matériau
PLATINE DE PRESCELLEMENT
lpd = 400 [mm] Longueur
bpd = 300 [mm] Largeur
tpd = 20 [mm] Epaisseur
Matériau: ACIER
fypd = 235.00 [MPa] Résistance
fupd = 365.00 [MPa] Résistance ultime du matériau
ANCRAGE
Classe = HR 10.9 Classe de tiges d'ancrage
fyb = 900.00 [MPa] Limite de plasticité du matériau du boulon

fub = 1200.00 [MPa] Résistance du matériau du boulon à la traction
As = 2.45 [cm2] Aire de la section efficace du boulon
Av = 3.14 [cm2] Aire de la section du boulon
nV = 2 Nombre de colonnes des boulons
nH = 2 Nombre de rangéss des boulons
eH = 115 [mm] Ecartement
eV = 120 [mm] Entraxe
Dimensions des tiges d'ancrage
L1 = 60 [mm]
L2 = 640 [mm]
Platine
lwd = 60 [mm] Longueur
bwd = 60 [mm] Largeur
twd = 10 [mm] Epaisseur
M0 = 1.00 Coefficient de sécurité partiel
C = 1.50 Coefficient de sécurité partiel
SEMELLE ISOLEE
L= 600 [mm] Longueur de la semelle
B= 400 [mm] Largeur de la semelle
H= 5000 [mm] Hauteur de la semelle
Béton
Classe BETON25
fck = 25.00 [MPa] Résistance caractéristique à la compression
Mortier de calage
tg = 30 [mm] Epaisseur du mortier de calage
fck,g = 12.00 [MPa] Résistance caractéristique à la compression
Cf,d = 0.30 Coef. de frottement entre la plaque d'assise et le béton
SOUDURES
ap = 4 [mm] Plaque principale du pied de poteau
EFFORTS
Cas: 5: G+1.5V 1*1.00+3*1.50
Nj,Ed = 61.33 [kN] Effort axial
Vj,Ed,y = 0.37 [kN] Effort tranchant
Vj,Ed,z = 81.36 [kN] Effort tranchant
RESULTATS
ZONE TENDUE
RUPTURE DU BOULON D'ANCRAGE
Ab = 2.45 [cm2] Aire de section efficace du boulon [Tableau 3.4]
fub = 1200.00 [MPa] Résistance du matériau du boulon à la traction [Tableau 3.4]
Beta = 0.85 Coefficient de réduction de la résistance du boulon [3.6.1.(3)]
Ft,Rd,s1 = beta*0.9*fub*Ab/M2
Ft,Rd,s1 = 179.93 [kN] Résistance du boulon à la rupture [Tableau 3.4]
Ms = 1.20 Coefficient de sécurité partiel CEB [3.2.3.2]
fyb = 900.00 [MPa] Limite de plasticité du matériau du boulon CEB [9.2.2]
Ft,Rd,s2 = fyb*Ab/Ms
Ft,Rd,s2 = 183.75 [kN] Résistance du boulon à la rupture CEB [9.2.2]

Ft,Rd,s = min(Ft,Rd,s1,Ft,Rd,s2)
Ft,Rd,s = 179.93 [kN] Résistance du boulon à la rupture
ARRACHEMENT DU BOULON D'ANCRAGE DU BETON
fck = 25.00 [MPa] Résistance caractéristique du béton à la compression EN 1992-1:[3.1.2]
fctd = 0.7*0.3*fck2/3/C
fctd = 1.20 [MPa] Résistance de calcul à la traction EN 1992-1:[8.4.2.(2)]
1 = 1.00 Coef. dépendant des conditions du bétonnage et de l'adhérence EN 1992-1:[8.4.2.(2)]
2 = 1.00 Coef. dépendant du diamètre du boulon d'ancrage EN 1992-1:[8.4.2.(2)]
fbd = 2.25*1*2*fctd
fbd = 2.69 [MPa] Adhérence de calcul admissible EN 1992-1:[8.4.2.(2)]
hef = 640 [mm] Longueur efficace du boulon d'ancrage EN 1992-1:[8.4.2.(2)]
Ft,Rd,p = *d*hef*fbd
Ft,Rd,p = 108.30 [kN] Résistance de calc. pour le soulèvement EN 1992-1:[8.4.2.(2)]
ARRACHEMENT DU CONE DE BETON
hef = 162 [mm] Longueur efficace du boulon d'ancrage CEB [9.2.4]
NRk,c0 = 7.5[N0.5/mm0.5]*fck*hef1.5
NRk,c0 = 77.08 [kN] Résistance caractéristique du boulon d'ancrage CEB [9.2.4]
scr,N = 485 [mm] Largeur critique du cône de béton CEB [9.2.4]
ccr,N = 243 [mm] Distance critique du bord de la fondation CEB [9.2.4]
Ac,N0 = 3630.00 [cm2] Aire de surface maximale du cône CEB [9.2.4]
Ac,N = 2400.00 [cm2] Aire de surface réelle du cône CEB [9.2.4]
A,N = Ac,N/Ac,N0
A,N = 0.66 Coef. dépendant de l'entraxe et de la pince des boulons d'ancrage CEB [9.2.4]
c= 140 [mm] Pince minimale boulon d'ancrage-extrémité CEB [9.2.4]
s,N = 0.7 + 0.3*c/ccr.N ≤ 1.0
s,N = 0.87 Coef. dépendant du pince boulon d'ancrage-extrémité de la fondation CEB [9.2.4]
ec,N = 1.00 Coef. dépendant de la répartition des efforts de traction dans les boulons d'ancrage CEB [9.2.4]
re,N = 0.5 + hef[mm]/200 ≤ 1.0
re,N = 1.00 Coef. dépendant de la densité du ferraillage dans la fondation CEB [9.2.4]
ucr,N = 1.00 Coef. dépendant du degré de fissuration du béton CEB [9.2.4]
Mc = 2.16 Coefficient de sécurité partiel CEB [3.2.3.1]
Ft,Rd,c = NRk,c0*A,N*s,N*ec,N*re,N*ucr,N/Mc
Ft,Rd,c = 20.60 [kN] Résistance de calcul du boulon d'ancrage à l'arrachement du cône de béton EN 1992-1:[8.4.2.(2)]
FENDAGE DU BETON
NRk,c0 = 7.5[N0.5/mm0.5]*fck*hef1.5
NRk,c0 = 607.16 [kN] Résistance de calc. pour le soulèvement CEB [9.2.5]
A,N = Ac,N/Ac,N0
s,N = 0.7 + 0.3*c/ccr.N ≤ 1.0
re,N = 0.5 + hef[mm]/200 ≤ 1.0
h,N = (h/(2*hef))2/3 ≤ 1.2
h,N = 1.20 Coef. dépendant de la hauteur de la fondation CEB [9.2.5]
M,sp = 2.16 Coefficient de sécurité partiel CEB [3.2.3.1]
Ft,Rd,sp = NRk,c0*A,N*s,N*ec,N*re,N*ucr,N*h,N/M,sp
Ft,Rd,sp = 31.74 [kN] Résistance de calcul du boulon d'ancrage au fendage du béton CEB [9.2.5]
RESISTANCE DU BOULON D'ANCRAGE A LA TRACTION
Ft,Rd = min(Ft,Rd,s , Ft,Rd,p , Ft,Rd,c , Ft,Rd,sp)
Ft,Rd = 20.60 [kN] Résistance du boulon d'ancrage à traction
FLEXION DE LA PLAQUE DE BASE
leff,1 = 282 [mm] Longueur efficace pour un boulon pour le mode 1 [6.2.6.5]
m= 52 [mm] Pince boulon-bord de renforcement [6.2.6.5]
Mpl,1,Rd = 6.62 [kN*m] Résistance plastique de la dalle pour le mode 1 [6.2.4]
FT,1,Rd = 512.30 [kN] Résistance de la dalle pour le mode 1 [6.2.4]
Ft,pl,Rd = min(FT,1,Rd , FT,2,Rd , FT,3,Rd)
Ft,pl,Rd = 41.21 [kN] Résistance de la dalle pour le mode à la traction [6.2.4]
RESISTANCE DE L'AME DU POTEAU A LA TRACTION
beff,t,wc = 282 [mm] Largeur efficace de l'âme à la traction [6.2.6.3.(2)]
Ft,wc,Rd =  beff,t,wc twc fyc / M0
Ft,wc,Rd = 419.95 [kN] Résistance de l'âme du poteau [6.2.6.3.(1)]
RESISTANCES DE SEMELLE DANS LA ZONE TENDUE
Nj,Rd = 82.41 [kN] Résistance de la semelle à la traction axiale [6.2.8.3]
CONTROLE DE LA RESISTANCE DE L'ASSEMBLAGE

Nj,Ed / Nj,Rd ≤ 1,0 (6.24) 0.74 < 1.00 vérifié (0.74)
CISAILLEMENT
PRESSION DU BOULON D'ANCRAGE SUR LA PLAQUE D'ASSISE
Cisaillement par l'effort Vj,Ed,y
d,y = 1.36 Coef. d'emplacement des boulons en direction du cisaillement [Tableau 3.4]
b,y = 1.00 Coef. pour les calculs de la résistance F1,vb,Rd [Tableau 3.4]
k1,y = 2.50 Coef. d'emplacement des boulons perpendiculairement à la direction du cisaillement [Tableau 3.4]
F1,vb,Rd,y = k1,y*b,y*fup*d*tp / M2
F1,vb,Rd,y = 292.00 [kN] Résistance du boulon d'ancrage à la pression sur la plaque d'assise [6.2.2.(7)]
Cisaillement par l'effort Vj,Ed,z
d,z = 2.16 Coef. d'emplacement des boulons en direction du cisaillement [Tableau 3.4]
b,z = 1.00 Coef. pour les calculs de la résistance F1,vb,Rd [Tableau 3.4]
k1,z = 2.50 Coef. d'emplacement des boulons perpendiculairement à la direction du cisaillement [Tableau 3.4]
F1,vb,Rd,z = k1,z*b,z*fup*d*tp / M2
F1,vb,Rd,z = 292.00 [kN] Résistance du boulon d'ancrage à la pression sur la plaque d'assise [6.2.2.(7)]
CISAILLEMENT DU BOULON D'ANCRAGE
b = 0.25 Coef. pour les calculs de la résistance F2,vb,Rd [6.2.2.(7)]
Avb = 3.14 [cm2] Aire de la section du boulon [6.2.2.(7)]
fub = 1200.00 [MPa] Résistance du matériau du boulon à la traction [6.2.2.(7)]
M2 = 1.25 Coefficient de sécurité partiel [6.2.2.(7)]
F2,vb,Rd = b*fub*Avb/M2
F2,vb,Rd = 74.80 [kN] Résistance du boulon au cisaillement - sans bras de levier [6.2.2.(7)]
M = 2.00 Coef. dépendant de l'ancrage du boulon dans la fondation CEB [9.3.2.2]
MRk,s = 0.97 [kN*m] Résistance caractéristique de l'ancrage à la flexion CEB [9.3.2.2]
lsm = 50 [mm] Longueur du bras de levier CEB [9.3.2.2]
Fv,Rd,sm = M*MRk,s/(lsm*Ms)
Fv,Rd,sm = 32.39 [kN] Résistance du boulon au cisaillement - avec bras de levier CEB [9.3.1]
RUPTURE DU BETON PAR EFFET DE LEVIER
NRk,c = 44.50 [kN] Résistance de calc. pour le soulèvement CEB [9.2.4]
k3 = 2.00 Coef. dépendant de la longueur de l'ancrage CEB [9.3.3]
Fv,Rd,cp = k3*NRk,c/Mc
Fv,Rd,cp = 41.21 [kN] Résistance du béton à l'effet de levier CEB [9.3.1]
ECRASEMENT DU BORD DU BETON
VRk,c,y0 = 140.69 [kN] Résistance caractéristique du boulon d'ancrage CEB [9.3.4.(a)]
A,V,y = 1.00 Coef. dépendant de l'entraxe et de la pince des boulons d'ancrage CEB [9.3.4]
h,V,y = 1.00 Coef. dépendant de l'épaisseur de la fondation CEB [9.3.4.(c)]
s,V,y = 1.00 Coef. d'influence des bords parallèles à l'effort de cisaillement CEB [9.3.4.(d)]
ec,V,y = 1.00 Coef. d'irrégularité de la répartition de l'effort tranchant sur le boulon d'ancrage CEB [9.3.4.(e)]
,V,y = 1.00 Coef. dépendant de l'angle d'action de l'effort tranchant CEB [9.3.4.(f)]
ucr,V,y = 1.00 Coef. dépendant du mode de ferraillage du bord de la fondation CEB [9.3.4.(g)]
Fv,Rd,c,y = VRk,c,y0*A,V,y*h,V,y*s,V,y*ec,V,y*,V,y*ucr,V,y/Mc
Fv,Rd,c,y = 65.13 [kN] Résistance du béton pour l'écrasement du bord CEB [9.3.1]
VRk,c,z0 = 320.73 [kN] Résistance caractéristique du boulon d'ancrage CEB [9.3.4.(a)]
A,V,z = 0.38 Coef. dépendant de l'entraxe et de la pince des boulons d'ancrage CEB [9.3.4]
h,V,z = 1.00 Coef. dépendant de l'épaisseur de la fondation CEB [9.3.4.(c)]
s,V,z = 0.82 Coef. d'influence des bords parallèles à l'effort de cisaillement CEB [9.3.4.(d)]
ec,V,z = 1.00 Coef. d'irrégularité de la répartition de l'effort tranchant sur le boulon d'ancrage CEB [9.3.4.(e)]
,V,z = 1.00 Coef. dépendant de l'angle d'action de l'effort tranchant CEB [9.3.4.(f)]
ucr,V,z = 1.00 Coef. dépendant du mode de ferraillage du bord de la fondation CEB [9.3.4.(g)]
Fv,Rd,c,z = VRk,c,z0*A,V,z*h,V,z*s,V,z*ec,V,z*,V,z*ucr,V,z/Mc
Fv,Rd,c,z = 46.60 [kN] Résistance du béton pour l'écrasement du bord CEB [9.3.1]
GLISSEMENT DE LA SEMELLE
Cf,d = 0.30 Coef. de frottement entre la plaque d'assise et le béton [6.2.2.(6)]
Nc,Ed = 0.00 [kN] Effort de compression [6.2.2.(6)]
Ff,Rd = Cf,d*Nc,Ed
Ff,Rd = 0.00 [kN] Résistance au glissement [6.2.2.(6)]
CONTROLE DU CISAILLEMENT
Vj,Rd,y = nb*min(F1,vb,Rd,y, F2,vb,Rd, Fv,Rd,sm, Fv,Rd,cp, Fv,Rd,c,y) + Ff,Rd
Vj,Rd,y = 129.58 [kN] Résistance de l'assemblage au cisaillement CEB [9.3.1]
Vj,Ed,y / Vj,Rd,y ≤ 1,0 0.00 < 1.00 vérifié (0.00)
Vj,Rd,z = nb*min(F1,vb,Rd,z, F2,vb,Rd, Fv,Rd,sm, Fv,Rd,cp, Fv,Rd,c,z) + Ff,Rd
Vj,Rd,z = 129.58 [kN] Résistance de l'assemblage au cisaillement CEB [9.3.1]
Vj,Ed,z / Vj,Rd,z ≤ 1,0 0.63 < 1.00 vérifié (0.63)
Vj,Ed,y / Vj,Rd,y + Vj,Ed,z / Vj,Rd,z ≤ 1,0 0.63 < 1.00 vérifié (0.63)
SOUDURES ENTRE LE POTEAU ET LA PLAQUE D'ASSISE

⊥ = 7.99 [MPa] Contrainte normale dans la soudure [4.5.3.(7)]
⊥ = 7.99 [MPa] Contrainte tengentielle perpendiculaire [4.5.3.(7)]
yII = 0.10 [MPa] Contrainte tengentielle parallèle à Vj,Ed,y [4.5.3.(7)]
zII = 49.37 [MPa] Contrainte tengentielle parallèle à Vj,Ed,z [4.5.3.(7)]
W = 0.85 Coefficient dépendant de la résistance [4.5.3.(7)]
⊥ / (0.9*fu/M2)) ≤ 1.0 (4.1) 0.03 < 1.00 vérifié (0.03)
(⊥2 + 3.0 (yII2 + ⊥2)) / (fu/(W*M2))) ≤ 1.0 (4.1) 0.05 < 1.00 vérifié (0.05)
(⊥2 + 3.0 (zII2 + ⊥2)) / (fu/(W*M2))) ≤ 1.0 (4.1) 0.25 < 1.00 vérifié (0.25)
FONDATION A L'ARRACHEMENT DU CONE DE BETON
Calcul du Pied de Poteau articulé

Eurocode 3: NF EN 1993-1-8:2005/NA:2007/AC:2009 + CEB Ratio
Design Guide: Design of fastenings in concrete 0.74
GENERAL
Assemblage N°: 26
Nom de l’assemblage : Pied de poteau articulé
Barres de la structure: 222
GEOMETRIE
POTEAU
Profilé: HEA 240
Barre N°: 222

Iyc = 7763.18 [cm4] Moment d'inertie de la section du poteau
fuc = 405.00 [MPa] Résistance ultime du matériau
PLATINE DE PRESCELLEMENT
lpd = 400 [mm] Longueur
bpd = 300 [mm] Largeur
tpd = 20 [mm] Epaisseur
Matériau: ACIER
fypd = 235.00 [MPa] Résistance
fupd = 365.00 [MPa] Résistance ultime du matériau
ANCRAGE
fyb = 900.00 [MPa] Limite de plasticité du matériau du boulon
fub = 1200.00 [MPa] Résistance du matériau du boulon à la traction
As = 2.45 [cm2] Aire de la section efficace du boulon
Av = 3.14 [cm2] Aire de la section du boulon
nV = 2 Nombre de colonnes des boulons
nH = 2 Nombre de rangéss des boulons

eH = 115 [mm] Ecartement
eV = 120 [mm] Entraxe
Dimensions des tiges d'ancrage
L1 = 60 [mm]
L2 = 640 [mm]
Platine
lwd = 60 [mm] Longueur
bwd = 60 [mm] Largeur
twd = 10 [mm] Epaisseur
C = 1.50 Coefficient de sécurité partiel
SEMELLE ISOLEE
L= 600 [mm] Longueur de la semelle
B= 400 [mm] Largeur de la semelle
H= 5000 [mm] Hauteur de la semelle
Béton
Classe BETON25
fck = 25.00 [MPa] Résistance caractéristique à la compression
Mortier de calage
tg = 30 [mm] Epaisseur du mortier de calage
fck,g = 12.00 [MPa] Résistance caractéristique à la compression
Cf,d = 0.30 Coef. de frottement entre la plaque d'assise et le béton

SOUDURES
ap = 4 [mm] Plaque principale du pied de poteau
EFFORTS
Cas: 5: G+1.5V 1*1.00+3*1.50
Nj,Ed = 61.33 [kN] Effort axial
Vj,Ed,y = 0.37 [kN] Effort tranchant
Vj,Ed,z = 81.36 [kN] Effort tranchant
RESULTATS
ZONE TENDUE
RUPTURE DU BOULON D'ANCRAGE
Ab = 2.45 [cm2] Aire de section efficace du boulon [Tableau 3.4]
fub = 1200.00 [MPa] Résistance du matériau du boulon à la traction [Tableau 3.4]
Beta = 0.85 Coefficient de réduction de la résistance du boulon [3.6.1.(3)]
Ft,Rd,s1 = beta*0.9*fub*Ab/M2
Ft,Rd,s1 = 179.93 [kN] Résistance du boulon à la rupture [Tableau 3.4]
fyb = 900.00 [MPa] Limite de plasticité du matériau du boulon CEB [9.2.2]
Ft,Rd,s2 = fyb*Ab/Ms
Ft,Rd,s2 = 183.75 [kN] Résistance du boulon à la rupture CEB [9.2.2]
Ft,Rd,s = min(Ft,Rd,s1,Ft,Rd,s2)
Ft,Rd,s = 179.93 [kN] Résistance du boulon à la rupture
ARRACHEMENT DU BOULON D'ANCRAGE DU BETON
fck = 25.00 [MPa] Résistance caractéristique du béton à la compression EN 1992-1:[3.1.2]
fctd = 0.7*0.3*fck2/3/C

fctd = 0.7*0.3*fck2/3/C
1 = 1.00 Coef. dépendant des conditions du bétonnage et de l'adhérence EN 1992-1:[8.4.2.(2)]
2 = 1.00 Coef. dépendant du diamètre du boulon d'ancrage EN 1992-1:[8.4.2.(2)]
fbd = 2.25*1*2*fctd
fbd = 2.69 [MPa] Adhérence de calcul admissible EN 1992-1:[8.4.2.(2)]
hef = 640 [mm] Longueur efficace du boulon d'ancrage EN 1992-1:[8.4.2.(2)]
Ft,Rd,p = *d*hef*fbd
Ft,Rd,p = 108.30 [kN] Résistance de calc. pour le soulèvement EN 1992-1:[8.4.2.(2)]
ARRACHEMENT DU CONE DE BETON
NRk,c0 = 7.5[N0.5/mm0.5]*fck*hef1.5
NRk,c0 = 77.08 [kN] Résistance caractéristique du boulon d'ancrage CEB [9.2.4]
A,N = Ac,N/Ac,N0
s,N = 0.7 + 0.3*c/ccr.N ≤ 1.0
re,N = 0.5 + hef[mm]/200 ≤ 1.0

Ft,Rd,c = NRk,c0*A,N*s,N*ec,N*re,N*ucr,N/Mc
Ft,Rd,c = 20.60 [kN] Résistance de calcul du boulon d'ancrage à l'arrachement du cône de béton EN 1992-1:[8.4.2.(2)]
FENDAGE DU BETON
NRk,c0 = 7.5[N0.5/mm0.5]*fck*hef1.5
NRk,c0 = 607.16 [kN] Résistance de calc. pour le soulèvement CEB [9.2.5]
A,N = Ac,N/Ac,N0
s,N = 0.7 + 0.3*c/ccr.N ≤ 1.0
re,N = 0.5 + hef[mm]/200 ≤ 1.0
h,N = (h/(2*hef))2/3 ≤ 1.2
h,N = 1.20 Coef. dépendant de la hauteur de la fondation CEB [9.2.5]
M,sp = 2.16 Coefficient de sécurité partiel CEB [3.2.3.1]
Ft,Rd,sp = NRk,c0*A,N*s,N*ec,N*re,N*ucr,N*h,N/M,sp
Ft,Rd,sp = 31.74 [kN] Résistance de calcul du boulon d'ancrage au fendage du béton CEB [9.2.5]
RESISTANCE DU BOULON D'ANCRAGE A LA TRACTION
Ft,Rd = min(Ft,Rd,s , Ft,Rd,p , Ft,Rd,c , Ft,Rd,sp)
Ft,Rd = 20.60 [kN] Résistance du boulon d'ancrage à traction

FLEXION DE LA PLAQUE DE BASE
m= 52 [mm] Pince boulon-bord de renforcement [6.2.6.5]
Ft,pl,Rd = min(FT,1,Rd , FT,2,Rd , FT,3,Rd)
Ft,pl,Rd = 41.21 [kN] Résistance de la dalle pour le mode à la traction [6.2.4]
RESISTANCE DE L'AME DU POTEAU A LA TRACTION
beff,t,wc = 282 [mm] Largeur efficace de l'âme à la traction [6.2.6.3.(2)]
Ft,wc,Rd =  beff,t,wc twc fyc / M0
Ft,wc,Rd = 419.95 [kN] Résistance de l'âme du poteau [6.2.6.3.(1)]
RESISTANCES DE SEMELLE DANS LA ZONE TENDUE
Nj,Rd = 82.41 [kN] Résistance de la semelle à la traction axiale [6.2.8.3]
CONTROLE DE LA RESISTANCE DE L'ASSEMBLAGE

Nj,Ed / Nj,Rd ≤ 1,0 (6.24) 0.74 < 1.00 vérifié (0.74)
CISAILLEMENT
PRESSION DU BOULON D'ANCRAGE SUR LA PLAQUE D'ASSISE
b,y = 1.00 Coef. pour les calculs de la résistance F1,vb,Rd [Tableau 3.4]
k1,y = 2.50 Coef. d'emplacement des boulons perpendiculairement à la direction du cisaillement [Tableau 3.4]
F1,vb,Rd,y = k1,y*b,y*fup*d*tp / M2
F1,vb,Rd,y = 292.00 [kN] Résistance du boulon d'ancrage à la pression sur la plaque d'assise [6.2.2.(7)]
d,z = 2.16 Coef. d'emplacement des boulons en direction du cisaillement [Tableau 3.4]
b,z = 1.00 Coef. pour les calculs de la résistance F1,vb,Rd [Tableau 3.4]
k1,z = 2.50 Coef. d'emplacement des boulons perpendiculairement à la direction du cisaillement [Tableau 3.4]
F1,vb,Rd,z = k1,z*b,z*fup*d*tp / M2
F1,vb,Rd,z = 292.00 [kN] Résistance du boulon d'ancrage à la pression sur la plaque d'assise [6.2.2.(7)]
CISAILLEMENT DU BOULON D'ANCRAGE
b = 0.25 Coef. pour les calculs de la résistance F2,vb,Rd [6.2.2.(7)]
Avb = 3.14 [cm2] Aire de la section du boulon [6.2.2.(7)]
fub = 1200.00 [MPa] Résistance du matériau du boulon à la traction [6.2.2.(7)]
M2 = 1.25 Coefficient de sécurité partiel [6.2.2.(7)]
F2,vb,Rd = b*fub*Avb/M2
F2,vb,Rd = 74.80 [kN] Résistance du boulon au cisaillement - sans bras de levier [6.2.2.(7)]
M = 2.00 Coef. dépendant de l'ancrage du boulon dans la fondation CEB [9.3.2.2]
MRk,s = 0.97 [kN*m] Résistance caractéristique de l'ancrage à la flexion CEB [9.3.2.2]
lsm = 50 [mm] Longueur du bras de levier CEB [9.3.2.2]
Fv,Rd,sm = M*MRk,s/(lsm*Ms)
Fv,Rd,sm = 32.39 [kN] Résistance du boulon au cisaillement - avec bras de levier CEB [9.3.1]
k3 = 2.00 Coef. dépendant de la longueur de l'ancrage CEB [9.3.3]

Fv,Rd,cp = k3*NRk,c/Mc
Fv,Rd,cp = 41.21 [kN] Résistance du béton à l'effet de levier CEB [9.3.1]
ECRASEMENT DU BORD DU BETON
VRk,c,y0 = 140.69 [kN] Résistance caractéristique du boulon d'ancrage CEB [9.3.4.(a)]
A,V,y = 1.00 Coef. dépendant de l'entraxe et de la pince des boulons d'ancrage CEB [9.3.4]
h,V,y = 1.00 Coef. dépendant de l'épaisseur de la fondation CEB [9.3.4.(c)]
s,V,y = 1.00 Coef. d'influence des bords parallèles à l'effort de cisaillement CEB [9.3.4.(d)]
ec,V,y = 1.00 Coef. d'irrégularité de la répartition de l'effort tranchant sur le boulon d'ancrage CEB [9.3.4.(e)]
,V,y = 1.00 Coef. dépendant de l'angle d'action de l'effort tranchant CEB [9.3.4.(f)]
ucr,V,y = 1.00 Coef. dépendant du mode de ferraillage du bord de la fondation CEB [9.3.4.(g)]
Fv,Rd,c,y = VRk,c,y0*A,V,y*h,V,y*s,V,y*ec,V,y*,V,y*ucr,V,y/Mc
Fv,Rd,c,y = 65.13 [kN] Résistance du béton pour l'écrasement du bord CEB [9.3.1]
A,V,z = 0.38 Coef. dépendant de l'entraxe et de la pince des boulons d'ancrage CEB [9.3.4]
h,V,z = 1.00 Coef. dépendant de l'épaisseur de la fondation CEB [9.3.4.(c)]
s,V,z = 0.82 Coef. d'influence des bords parallèles à l'effort de cisaillement CEB [9.3.4.(d)]
ec,V,z = 1.00 Coef. d'irrégularité de la répartition de l'effort tranchant sur le boulon d'ancrage CEB [9.3.4.(e)]
,V,z = 1.00 Coef. dépendant de l'angle d'action de l'effort tranchant CEB [9.3.4.(f)]
ucr,V,z = 1.00 Coef. dépendant du mode de ferraillage du bord de la fondation CEB [9.3.4.(g)]
Fv,Rd,c,z = VRk,c,z0*A,V,z*h,V,z*s,V,z*ec,V,z*,V,z*ucr,V,z/Mc
Fv,Rd,c,z = 46.60 [kN] Résistance du béton pour l'écrasement du bord CEB [9.3.1]
GLISSEMENT DE LA SEMELLE
Cf,d = 0.30 Coef. de frottement entre la plaque d'assise et le béton [6.2.2.(6)]
Nc,Ed = 0.00 [kN] Effort de compression [6.2.2.(6)]
Ff,Rd = Cf,d*Nc,Ed
Ff,Rd = 0.00 [kN] Résistance au glissement [6.2.2.(6)]
CONTROLE DU CISAILLEMENT
Vj,Rd,y = nb*min(F1,vb,Rd,y, F2,vb,Rd, Fv,Rd,sm, Fv,Rd,cp, Fv,Rd,c,y) + Ff,Rd
Vj,Rd,y = 129.58 [kN] Résistance de l'assemblage au cisaillement CEB [9.3.1]
Vj,Ed,y / Vj,Rd,y ≤ 1,0 0.00 < 1.00 vérifié (0.00)
Vj,Rd,z = nb*min(F1,vb,Rd,z, F2,vb,Rd, Fv,Rd,sm, Fv,Rd,cp, Fv,Rd,c,z) + Ff,Rd
Vj,Rd,z = 129.58 [kN] Résistance de l'assemblage au cisaillement CEB [9.3.1]
Vj,Ed,z / Vj,Rd,z ≤ 1,0 0.63 < 1.00 vérifié (0.63)
Vj,Ed,y / Vj,Rd,y + Vj,Ed,z / Vj,Rd,z ≤ 1,0 0.63 < 1.00 vérifié (0.63)
SOUDURES ENTRE LE POTEAU ET LA PLAQUE D'ASSISE

⊥ = 7.99 [MPa] Contrainte normale dans la soudure [4.5.3.(7)]
⊥ = 7.99 [MPa] Contrainte tengentielle perpendiculaire [4.5.3.(7)]
yII = 0.10 [MPa] Contrainte tengentielle parallèle à Vj,Ed,y [4.5.3.(7)]
zII = 49.37 [MPa] Contrainte tengentielle parallèle à Vj,Ed,z [4.5.3.(7)]
W = 0.85 Coefficient dépendant de la résistance [4.5.3.(7)]
⊥ / (0.9*fu/M2)) ≤ 1.0 (4.1) 0.03 < 1.00 vérifié (0.03)
(⊥2 + 3.0 (yII2 + ⊥2)) / (fu/(W*M2))) ≤ 1.0 (4.1) 0.05 < 1.00 vérifié (0.05)
(⊥2 + 3.0 (zII2 + ⊥2)) / (fu/(W*M2))) ≤ 1.0 (4.1) 0.25 < 1.00 vérifié (0.25)

FONDATION A L'ARRACHEMENT DU CONE DE BETON
Calcul des éléments en béton armé :
La charge de la toiture (G ; Q ; VENT) est affectée directement sur les nœuds

des poteaux
1- ETUDE SISMIQUE :
Paramètres de l’analyse dynamique modale spectrale :
Zone : IIa
Groupe d’usage : 2
Site : S3
Facteur de qualité : Q = 1,35
Coefficient de comportement : R = 2 (Console verticale)
Calcul de la force sismique :
Le calcul des sollicitations sismique se fait par la méthode d’analyse dynamique modale
spectrale, L’action sismique est représentée par le spectre de calcul suivant :
  T  Q 
 1.25 A1 +  2.5 − 1  0  T  T1
  T1  R 
 Q
2.5 (1.25 A)  T1  T  T2
Sa 
 R
= 2/3
g 2.5 (1.25 A) Q  T2  T2  T  3.0 s
  R  T 
 2/3 5/3
 2.5 (1.25 A) T2   3   Q  T  3.0 s

  3  T   R 
Avec :
A : Coefficient d’accélération de zone.
 : Facteur de correction d’amortissement.
𝟕 𝟕
𝜼=√ =√ =𝟏
(𝟐 + 𝝃) (𝟐 + 𝟓)
: Pourcentage d’amortissement critique.
R : Coefficient de comportement de la structure.
T1, T2 : Périodes caractéristiques associées à la catégorie de site.
Q : Facteur de qualité.
Pour notre étude les valeurs caractérisant le spectre de réponse sont présentées sur le
tableau suivant
Valeurs caractérisant le spectre de réponse élastique.
A   R T1 T2 Q
0.15 1 5% 2 0.15 0.50 1.35
Spectre de réponse de calcul
Vérification vis-à-vis le règlement parasismique Algérien RPA 2003
1- Vérification du comportement dynamique :
Résultat de l’analyse modale
Vue la souplesse de la structure, on a pris 90 modes de déformation pour se

rapprocher des 90% de la masse cumulée de la structure.
• Vérification ART 4.3.4 RPA 2003 :

Le nombre de mode à retenir dans chacune des deux directions d’excitation doit être tel que :
- La somme des masses modales effectives pour les modes retenues soit égale à au moins à 90%
de la masse totale de la structure :
Directions xx : 90ème mode : Masse cumulée = 86,09% => Condition non vérifiée
Direction yy : 90ème mode : Masse cumulée = 86,63 % => Condition non vérifiée
Selon l’article 4.3.4 de l’RPA : dans le cas ou la condition des 90% n’est pas
vérifiée, le nombre minimal de mode (K) à retenir doit être tel que :
𝐾 ≥ 3 × √𝑁 𝑒𝑡 𝑇𝐾 ≤ 0,20𝑠𝑒𝑐
Pour notre cas :
𝐾 ≥ 3 × √1 = 3𝑚𝑜𝑑𝑒𝑠
On a pris 300 modes pour se rapprocher plus que possible des 90%.
𝑇300 = 0,01 sec < 0,20𝑠𝑒𝑐 => condition vérifiée
• Vérification ART 4.3.6 RPA 2003 :
La résultante des forces sismique à la base obtenue par combinaison des valeurs modales
ne doit pas être inferieur a 80% de la résultante des forces sismiques déterminée par la méthode
statique équivalente pour une valeur de la période fondamentale donnée par la formule empirique
appropriée.
Calcul de la force sismique par la méthode statique équivalente :
La force sismique totale à la base de la structure doit être calculée dans les deux
directions par :
ADQ
V= W
R
Avec :
A : Coefficient d’accélération de zone ;
D : Facteur d’amplification dynamique moyen ;
Q : Facteur de qualité ;
R : Coefficient de comportement et
W : Poids total de la structure
Estimation de la période fondamentale de la structure par la formule empirique :
T1 = CT hN3/4
HN = 5,00m ; CT = 0,05
 T1 = 0,17s
T2 = 0,09ℎ𝑁 /√𝐷
Direction X :
𝑇2 = 0,09. 5.00/√39,60
𝑇2 = 0,071s
 𝑇𝑥 𝑒𝑚𝑝𝑖𝑟𝑖𝑞𝑢𝑒 = min(𝑇1; 𝑇2) =0,071s
Direction Y :
𝑇2 = 0,09. 5,00/√11,66
𝑇2 =0,13
 𝑇𝑦 𝑒𝑚𝑝𝑖𝑟𝑖𝑞𝑢𝑒 = min(𝑇1; 𝑇2) =0,13s
Calcul du facteur d’amplification dynamique D :
Direction X : 𝑇0−𝑥 = 0,071𝑠
𝟎 < 𝑻𝟎−𝒙 < 𝑇2 => 𝑫𝒙 = 2,5𝜂 = 2,5
Direction Y : 𝑇0−𝑦 = 0,13𝑠
𝟎 < 𝑻𝟎−𝒚 < 𝑇2 => 𝑫𝒚 = 2,5𝜂 = 2,5
Tableau récapitulatif des résultats de la méthode statique équivalente :
A 0,15
D 2,5
Q 1,35
W (KN) 1106,56
R 2
V (KN) 280.09
Vxdyn= 181.54 KN < 80% VMSEX = 224.07 KN => Condition NON vérifiée
Vydyn= 177.02 KN < 80% VMSEY = 224,07 KN => Condition NON vérifiée
Majoration des efforts sismique par un coefficient de 1.28
• Vérification ART 5.10 RPA 2003 :
Les déplacements latéraux d’un étage par rapport à l’étage qui suit ne doivent pas dépasser 1%
de la hauteur de l’étage.
Le déplacement horizontal à chaque niveau K de la structure est calculé comme suit :
δk = R δek.
δek : déplacement due aux forces sismique Fi. (y compris l’effet de torsion).
R : coefficient de comportement (R=3,5).
Le déplacement relatif au niveau « K » par rapport au niveau « K-1 » est égal à :
Δk= δk – δk-1
Valeurs des déplacements maximaux
Le déplacement max = 1,201 cm < 1% de la hauteur de l’étage =5cm =>
Condition vérifiée
• Vérification Art 7.4.3.1. RPA 2003 :

L’effort normal de compression de calcul est limité par la condition suivante :
V, l’effort normal réduit.

Nd : effort normal de calcul s’exerçant sur une section, en (N)
Bc : section du poteau en (mm2)
Fc28 : résistance caractéristique à la compression du béton en (Mpa).
Vérification de l’effort normal réduit Poteaux 40x60.
𝑵𝒅 (N) 72460
Bc (mm2) 240000
Fc28 (MPa) 20
v 0,015
v = 0,015 < 0,3 => Condition vérifiée
Vérification au renversement du bâtiment :
DIRECTION X
ETAGE Vx (KN) h (m) W (KN) Xg (m) Mr (KN.m) Ms (KN.m)

1 232.37 5 3082.68 8.24 1161.85 25401.2832
SOMME 1161.85 OK
DIRECTION Y
ETAGE Vy (KN) h (m) W (KN) Yg (m) Mr (KN.m) Ms (KN.m)

1 226.59 5 3082.68 2.18 1132.95 6720.2424
SOMME 1132.95 OK
Calcul du ferraillage des poteaux
Les combinaisons à prendre en compte pour le calcul des poteaux sont données par
le BAEL91 Article B.8.2.12
Les combinaisons les plus défavorable sont données sur le tableau suivant :
Sollicitations de calcul
Poteaux 40X60
Combinaisons
N(KN) My(KN.m) Mz(KN.m)
1.35G+1.5Q
97.12 -0.88 -0.08
(Nmax)
G+Q+E ; G+1.5W
72.46 -52.33 5.03
(My-max)
G+Q+E ; G+1.5W
69.37 -0.28 83.52
(Mz-max)
G+Q+E ; G+1.5W
-43.72 0.13 0.01
(Nmin)
Le calcul des armatures se fait en flexion composée déviée :

Le calcul a été effectué grâce à l’application Robot expert, les résultats sont présentés ci-
après :
Calcul de Section en Flexion Déviée Composée
1. Hypothèses:
Béton: fc28 = 20.0 (MPa) Acier: fe = 500.0 (MPa)
• Fissuration non préjudiciable

• Pas de prise en compte des dispositions sismiques
• Calcul suivant BAEL 91
2. Section:
b = 40.0 (cm)
h = 60.0 (cm)
d = 3.0 (cm)
3. Efforts appliqués:
Cas NO Type N (kN) My (kN*m) Mz (kN*m)

1. ELU 97.12 -0.88 -0.08
2. ELA 72.46 -52.33 5.03
3. ELA 69.37 -0.28 83.52
4. ELA -43.72 0.13 0.01
4. Résultats:
Sections d'Acier:
Section théorique As1 = 1.3 (cm2) Section théorique As2 = 2.7 (cm2)
Section minimum As min = 8.0 (cm2) Section maximum As max = 120.0 (cm2)
théorique  = 0.33 (%)
minimum min = 0.17 (%) maximum max = 5.00 (%)
Analyse par Cas:
Cas NO 1: Type ELU N = 97.12 (kN) My = -0.88 (kN*m) Mz = -0.08 (kN*m)
Coefficient de sécurité: 28.73 Pivot: C

Position de l'axe neutre: y = 74.8 (cm)
Bras de levier: Z = 28.0 (cm)
Déformation du béton: b = 3.08 (‰)
Déformation de l'acier: s = 0.00 (‰)
Contrainte de l'acier:
comprimée: s' = 434.8 (MPa)
Cas NO 2: Type ELA N = 72.46 (kN) My = -52.33 (kN*m) Mz = 5.03 (kN*m)
Coefficient de sécurité: 2.93 Pivot: A

tendue: s =500.0 (MPa)
O
Cas N 3: Type ELA N = 69.37 (kN) My = -0.28 (kN*m) Mz = 83.52 (kN*m)

Cas NO 4: Type ELA N = -43.72 (kN) My = 0.13 (kN*m) Mz = 0.01 (kN*m)

Position de l'axe neutre: y = -706.8 (cm)
Section théorique des armatures : 4.00cm²

Section minimale RPA : 19.20cm²
Choix des armatures : 4HA16 + 8HA14 =20,36cm²
Justification des poteaux vis-à-vis des sollicitations tangentes
Pour notre cas : 𝝀𝒈 = 𝟎 => 𝝆𝒅 = 𝟎, 𝟎𝟒 => 𝝉𝒃𝒖 = 𝟎. 𝟖𝑴𝑷𝒂
𝑻𝒎𝒂𝒙 𝟏𝟕.𝟐𝟎×𝟏𝟎𝟑
Sens long : 𝝉𝒃𝒎𝒂𝒙 = = = 𝟎, 𝟎𝟖𝑴𝑷𝒂
𝒃𝒅 𝟒𝟎 𝒙 𝟓𝟒×𝟏𝟎𝟐
𝑻𝒎𝒂𝒙 𝟏𝟔.𝟕𝟒×𝟏𝟎𝟑
Sens Trans : 𝝉𝒃𝒎𝒂𝒙 = = = 𝟎, 𝟎𝟗𝑴𝑷𝒂
𝒃𝒅 𝟔𝟎 𝒙 𝟑𝟔×𝟏𝟎𝟐
 Condition vérifiée pour les poteaux

Calcul des armatures transversales :
Nous avons opté pour des diamètres de 8mm avec un espacement de 10cm en
zone nodale et 15cm en zone courante :
𝝆𝒂 . 𝑽𝒖 𝟑, 𝟕𝟓 . 𝟏𝟕, 𝟐𝟎
= = 𝟎, 𝟎𝟐𝟏𝒄𝒎
𝒉𝟏 . 𝒇𝒆 𝟔𝟎 . 𝟓𝟎𝟎. 𝟏𝟎−𝟏
Zone nodale : t = 10cm
𝐴𝑡 = 0,021 × 10 = 0,21𝑐𝑚²
Pour notre cas les poteaux ont 3 cadres donc 6 sections => 6 ϕ8 = 3,02cm²
Zone courante :
𝑡 ′ ≤ 15𝜙𝐿 => 𝑜𝑛 𝑝𝑟𝑒𝑛𝑑 𝑡 ′ = 15𝑐𝑚

Le système de fondation est conçu par des semelles isolée liée par une semelle
filante sous voiles périphérique ainsi que des longrines.
Selon le rapport géotechnique, la contrainte admissible du sol est égale à 1.2Bar.
Il est aussi signalé la présence de l’eau à une profondeur de 4m, cela implique la
mise en place des couches de drainage.
Les semelles sous poteaux P1 et P2 sont nommées S1et S2 réspectivement.

Calcul de la semelle S1
1 Semelle isolée: Semelle315 Nombre: 1

1.1 Données de base
1.1.1 Principes
• Norme pour les calculs géotechniques : DTU 13.12

• Norme pour les calculs béton armé : BAEL 91 mod. 99
• Forme de la semelle : libre
1.1.2 Géométrie:
A = 1.40 (m) a = 0.40 (m)

B = 2.00 (m) b = 0.60 (m)
h1 = 0.40 (m) ex = -0.00 (m)
h2 = 2.00 (m) ey = 0.00 (m)
h4 = 0.10 (m)
a' = 40.0 (cm)

b' = 60.0 (cm)
c1 = 5.0 (cm)
c2 = 3.0 (cm)
1.1.3 Matériaux
• Béton : BETON; résistance caractéristique = 25.00

MPa
Poids volumique = 2501.36 (kG/m3)
• Armature longitudinale : type HA 500 résistance
caractéristique = 500.00 MPa
• Armature transversale : type HA 500 résistance
• Armature additionnelle: : type HA 500 résistance
1.1.4 Chargements:
Charges sur la semelle:

Cas Nature Groupe N Fx Fy Mx My
(kN) (kN) (kN) (kN*m) (kN*m)
1.35G+1.5Q de calcul ---- 96.12 0.42 -0.02 -0.08 0.88
1.35G de calcul ---- 85.78 0.43 -0.02 -0.08 0.90
1.35G+1.5V de calcul ---- 11.66 0.48 -0.02 -0.08 1.00
G+1.5Q de calcul ---- 73.88 0.31 -0.02 -0.06 0.65
1.35G+1.5Q+V de calcul ---- 46.71 0.46 -0.02 -0.08 0.95
G+Q de calcul ---- 70.43 0.31 -0.02 -0.06 0.66
G+V de calcul ---- 14.13 0.35 -0.02 -0.06 0.73
0.8G+EX de calcul ---- 52.02 -14.12 -0.69 -3.18 -40.52
0.8G-EX de calcul ---- 49.64 14.63 0.67 3.08 41.59
0.8G+EY de calcul ---- 50.83 0.24 -13.89 -66.29 0.49
0.8G-EY de calcul ---- 50.83 0.27 13.86 66.19 0.57
G+1.8V de calcul ---- -25.40 0.38 -0.02 -0.06 0.79
1.1.5 Liste de combinaisons

1/ ELU : 1.35G+1.5Q N=96.12 Mx=-0.08 My=0.88 Fx=0.42 Fy=-0.02
2/ ELU : 1.35G N=85.78 Mx=-0.08 My=0.90 Fx=0.43 Fy=-0.02
3/ ELU : 1.35G+1.5V N=11.66 Mx=-0.08 My=1.00 Fx=0.48 Fy=-0.02
4/ ELU : G+1.5Q N=73.88 Mx=-0.06 My=0.65 Fx=0.31 Fy=-0.02
5/ ELU : 1.35G+1.5Q+V N=46.71 Mx=-0.08 My=0.95 Fx=0.46 Fy=-0.02
6/ ELU : G+1.8V N=-25.40 Mx=-0.06 My=0.79 Fx=0.38 Fy=-0.02
7/ ELS : G+Q N=70.43 Mx=-0.06 My=0.66 Fx=0.31 Fy=-0.02
8/ ELS : G+V N=14.13 Mx=-0.06 My=0.73 Fx=0.35 Fy=-0.02
9/ ACC : 0.8G+EX N=52.02 Mx=-3.18 My=-40.52 Fx=-14.12 Fy=-0.69
10/ ACC : 0.8G-EX N=49.64 Mx=3.08 My=41.59 Fx=14.63 Fy=0.67
11/ ACC : 0.8G+EY N=50.83 Mx=-66.29 My=0.49 Fx=0.24 Fy=-13.89
12/ ACC : 0.8G-EY N=50.83 Mx=66.19 My=0.57 Fx=0.27 Fy=13.86
13/* ELU : 1.35G+1.5Q N=96.12 Mx=-0.08 My=0.88 Fx=0.42 Fy=-0.02
14/* ELU : 1.35G N=85.78 Mx=-0.08 My=0.90 Fx=0.43 Fy=-0.02
15/* ELU : 1.35G+1.5V N=11.66 Mx=-0.08 My=1.00 Fx=0.48 Fy=-0.02
16/* ELU : G+1.5Q N=73.88 Mx=-0.06 My=0.65 Fx=0.31 Fy=-0.02
17/* ELU : 1.35G+1.5Q+V N=46.71 Mx=-0.08 My=0.95 Fx=0.46 Fy=-0.02
18/* ELU : G+1.8V N=-25.40 Mx=-0.06 My=0.79 Fx=0.38 Fy=-0.02
19/* ELS : G+Q N=70.43 Mx=-0.06 My=0.66 Fx=0.31 Fy=-0.02
20/* ELS : G+V N=14.13 Mx=-0.06 My=0.73 Fx=0.35 Fy=-0.02
21/* ACC : 0.8G+EX N=52.02 Mx=-3.18 My=-40.52 Fx=-14.12 Fy=-0.69
22/* ACC : 0.8G-EX N=49.64 Mx=3.08 My=41.59 Fx=14.63 Fy=0.67
23/* ACC : 0.8G+EY N=50.83 Mx=-66.29 My=0.49 Fx=0.24 Fy=-13.89
24/* ACC : 0.8G-EY N=50.83 Mx=66.19 My=0.57 Fx=0.27 Fy=13.86
1.2 Dimensionnement géotechnique

1.2.1 Principes
Dimensionnement de la fondation sur:

• Capacité de charge
• Glissement
• Renversement
• Soulèvement
• Arrachement
1.2.2 Sol:
Contraintes dans le sol: ELU = 0.18 (MPa) ELS = 0.12 (MPa)
Niveau du sol: N1 = 0.00 (m)

Niveau maximum de la semelle: Na = 0.00 (m)
Niveau du fond de fouille: Nf = -2.00 (m)
Argiles et limons fermes

• Niveau du sol: 0.00 (m)
• Poids volumique: 2039.43 (kG/m3)
• Poids volumique unitaire: 2692.05 (kG/m3)
• Angle de frottement interne: 30.0 (Deg)
• Cohésion: 0.02 (MPa)
1.2.3 États limites
Calcul des contraintes
Type de sol sous la fondation: uniforme

Combinaison dimensionnante ACC : 0.8G-EX N=49.64 Mx=3.08 My=41.59
Fx=14.63 Fy=0.67
Coefficients de chargement: 1.35 * poids de la fondation
1.35 * poids du sol
Résultats de calculs: au niveau du sol
Poids de la fondation et du sol au-dessus de la fondation: Gr = 191.22
(kN)
Charge dimensionnante:
Nr = 240.86 (kN) Mx = 1.48 (kN*m) My = 76.69 (kN*m)
Dimensions équivalentes de la fondation:
B' = 1
L' = 1
Épaisseur du niveau: Dmin = 2.40 (m)
Méthode de calculs de la contrainte de rupture: pressiométrique de contrainte

(ELS), (DTU 13.12, 3.22)
q ELS = 0.12 (MPa)

qu = 0.36 (MPa)
Butée de calcul du sol:

qlim = qu / f = 0.24 (MPa)
f = 1.50
Contrainte dans le sol: qref = 0.16 (MPa)

Coefficient de sécurité: qlim / qref = 1.507 > 1
Soulèvement
Soulèvement ELU
Combinaison dimensionnante ELU : G+1.8V N=-25.40 Mx=-0.06 My=0.79
Fx=0.38 Fy=-0.02
1.00 * poids du sol
(kN)
Nr = 116.25 (kN) Mx = -0.02 (kN*m) My = 1.70 (kN*m)
Surface de contact s = 100.00 (%)
slim = 10.00 (%)
Soulèvement ELS
Combinaison défavorable: ELS : G+V N=14.13 Mx=-0.06 My=0.73
Fx=0.35 Fy=-0.02
1.00 * poids du sol
(kN)
Nr = 155.78 (kN) Mx = -0.02 (kN*m) My = 1.58 (kN*m)
slim = 100.00 (%)
Glissement
Combinaison dimensionnante ACC : 0.8G-EX N=49.64 Mx=3.08 My=41.59

Fx=14.63 Fy=0.67
1.00 * poids du sol
(kN)
Nr = 191.29 (kN) Mx = 1.48 (kN*m) My = 76.69 (kN*m)
Coefficient de frottement fondation - sol: tg() = 0.58
Valeur de la force de glissement F = 14.64 (kN)
Valeur de la force empêchant le glissement de la fondation:
- su niveau du sol: F(stab) = 110.44 (kN)
Stabilité au glissement: 7.543 > 1
Renversement
Autour de l'axe OX
Combinaison dimensionnante ACC : 0.8G+EY N=50.83 Mx=-66.29 My=0.49
Fx=0.24 Fy=-13.89
1.00 * poids du sol
(kN)
Nr = 192.48 (kN) Mx = -32.96 (kN*m) My = 1.07 (kN*m)
Moment stabilisateur: Mstab = 225.82 (kN*m)
Moment de renversement: Mrenv = 66.29 (kN*m)
Stabilité au renversement: 3.406 > 1
Autour de l'axe OY
Combinaison défavorable: ACC : 0.8G-EX N=49.64 Mx=3.08 My=41.59
Fx=14.63 Fy=0.67
1.00 * poids du sol
(kN)
Nr = 191.29 (kN) Mx = 1.48 (kN*m) My = 76.69 (kN*m)
Arrachement
Combinaison dimensionnante ACC : 0.8G+EX N=52.02 Mx=-3.18 My=-40.52

Fx=-14.12 Fy=-0.69
1.00 * poids du sol
Effort stabilisateur: Wstab = 413.65 (kN)
Effort d'arrachement: W = 0.00 (kN)
Stabilité à l'arrachement: 
1.3 Dimensionnement Béton Armé
1.3.1 Principes
• Fissuration : préjudiciable
• Milieu : non agressif
• Prise en compte de la condition de non-fragilité : oui
1.3.2 Analyse du poinçonnement et du cisaillement
Poinçonnement
Combinaison dimensionnante ELU : 1.35G+1.5Q N=96.12 Mx=-0.08

My=0.88 Fx=0.42 Fy=-0.02
1.00 * poids du sol
Nr = 237.76 (kN) Mx = -0.03 (kN*m) My = 1.89 (kN*m)
Longueur du périmètre critique: 3.26 (m)
Force de poinçonnement: 43.36 (kN)
Hauteur efficace de la section heff = 0.40 (m)
Contrainte de cisaillement: 0.03 (MPa)
Contrainte de cisaillement admissible: 0.75 (MPa)
Coefficient de sécurité: 22.53 > 1
1.3.3 Ferraillage théorique
Semelle isolée:
Aciers inférieurs:
ACC : 0.8G-EX N=49.64 Mx=3.08 My=41.59 Fx=14.63 Fy=0.67

My = 34.21 (kN*m) Asx = 3.74 (cm2/m)
ACC : 0.8G+EY N=50.83 Mx=-66.29 My=0.49 Fx=0.24 Fy=-13.89

Mx = 19.86 (kN*m) Asy = 3.74 (cm2/m)
As min = 3.40 (cm2/m)
Aciers supérieurs:
A'sx = 0.00 (cm2/m)
A'sy = 0.00 (cm2/m)
As min = 0.00 (cm2/m)
Espacement réglementaire maximal emax = 0.25 (m)
Fût:
Armature longitudinale A = 8.37 (cm2) A min. = 8.00 (cm2)
A = 2 * (Asx + Asy)
Asx = 2.95 (cm2) Asy = 1.23 (cm2)
1.3.4 Ferraillage réel
2.3.1 Semelle isolée:

Aciers inférieurs:
En X:
8 HA 500 12 l = 1.68 (m) e = 1*-0.87 + 7*0.25
En Y:
5 HA 500 12 l = 2.28 (m) e = 1*-0.49 + 4*0.25
Aciers supérieurs:
2.3.2 Fût
Armature longitudinale
En X:
2 HA 500 12 l = 5.84 (m) e = 1*-0.14 + 1*0.29
En Y:
3 HA 500 12 l = 5.48 (m) e = 1*-0.24 + 2*0.24
Armature transversale
8 HA 500 6 l = 1.88 (m) e = 1*1.15 + 5*0.20 + 2*0.09
Calcul de la semelle S2
1 Semelle isolée: Semelle319 Nombre: 1

1.1 Données de base
1.1.1 Principes
• Norme pour les calculs géotechniques : DTU 13.12

• Norme pour les calculs béton armé : BAEL 91 mod. 99
• Forme de la semelle : libre
1.1.2 Géométrie:
A = 1.50 (m) a = 0.40 (m)

B = 1.50 (m) b = 0.40 (m)
h1 = 0.35 (m) ex = 0.00 (m)
h2 = 2.00 (m) ey = 0.00 (m)
h4 = 0.10 (m)
a' = 40.0 (cm)

b' = 40.0 (cm)
c1 = 5.0 (cm)
c2 = 3.0 (cm)
1.1.3 Matériaux
• Béton : BETON; résistance caractéristique = 25.00

MPa
Poids volumique = 2501.36 (kG/m3)
• Armature longitudinale : type HA 500 résistance
• Armature transversale : type HA 500 résistance
• Armature additionnelle: : type HA 500 résistance
1.1.4 Chargements:
Charges sur la semelle:

Cas Nature Groupe N Fx Fy Mx My
(kN) (kN) (kN) (kN*m) (kN*m)
1.35G+1.5Q de calcul ---- 64.45 0.04 0.00 0.00 0.04
1.35G de calcul ---- 60.59 0.04 0.00 -0.00 0.05
1.35G+1.5V de calcul ---- 33.21 0.04 0.00 -0.00 0.06
G+1.5Q de calcul ---- 48.74 0.03 0.00 0.00 0.03
1.35G+1.5Q+V de calcul ---- 46.19 0.04 0.00 -0.00 0.05
G+Q de calcul ---- 47.45 0.03 0.00 0.00 0.03
G+V de calcul ---- 26.63 0.03 0.00 -0.00 0.04
0.8G+EX de calcul ---- 35.96 -7.41 -0.00 -0.00 -30.72
0.8G-EX de calcul ---- 35.85 7.46 0.00 0.00 30.78
0.8G+EY de calcul ---- 35.91 0.02 -7.52 -19.69 0.03
0.8G-EY de calcul ---- 35.91 0.02 7.52 19.69 0.03
G+1.8V de calcul ---- 12.02 0.03 0.00 -0.00 0.05
Charges sur le talus:

Cas Nature Q1
(kN/m2)
1.1.5 Liste de combinaisons

1/ ELU : 1.35G+1.5Q N=64.45 Mx=0.00 My=0.04 Fx=0.04 Fy=0.00
2/ ELU : 1.35G N=60.59 My=0.05 Fx=0.04
3/ ELU : 1.35G+1.5V N=33.21 Mx=-0.00 My=0.06 Fx=0.04 Fy=0.00
4/ ELU : G+1.5Q N=48.74 Mx=0.00 My=0.03 Fx=0.03 Fy=0.00
5/ ELU : 1.35G+1.5Q+V N=46.19 Mx=-0.00 My=0.05 Fx=0.04 Fy=0.00
6/ ELU : G+1.8V N=12.02 Mx=-0.00 My=0.05 Fx=0.03 Fy=0.00
7/ ELS : G+Q N=47.45 Mx=0.00 My=0.03 Fx=0.03 Fy=0.00
8/ ELS : G+V N=26.63 Mx=-0.00 My=0.04 Fx=0.03 Fy=0.00
9/ ACC : 0.8G+EX N=35.96 Mx=-0.00 My=-30.72 Fx=-7.41 Fy=-0.00
10/ ACC : 0.8G-EX N=35.85 Mx=0.00 My=30.78 Fx=7.46 Fy=0.00
11/ ACC : 0.8G+EY N=35.91 Mx=-19.69 My=0.03 Fx=0.02 Fy=-7.52
12/ ACC : 0.8G-EY N=35.91 Mx=19.69 My=0.03 Fx=0.02 Fy=7.52
13/* ELU : 1.35G+1.5Q N=64.45 Mx=0.00 My=0.04 Fx=0.04 Fy=0.00
14/* ELU : 1.35G N=60.59 My=0.05 Fx=0.04
15/* ELU : 1.35G+1.5V N=33.21 Mx=-0.00 My=0.06 Fx=0.04 Fy=0.00
16/* ELU : G+1.5Q N=48.74 Mx=0.00 My=0.03 Fx=0.03 Fy=0.00
17/* ELU : 1.35G+1.5Q+V N=46.19 Mx=-0.00 My=0.05 Fx=0.04 Fy=0.00
18/* ELU : G+1.8V N=12.02 Mx=-0.00 My=0.05 Fx=0.03 Fy=0.00
19/* ELS : G+Q N=47.45 Mx=0.00 My=0.03 Fx=0.03 Fy=0.00
20/* ELS : G+V N=26.63 Mx=-0.00 My=0.04 Fx=0.03 Fy=0.00
21/* ACC : 0.8G+EX N=35.96 Mx=-0.00 My=-30.72 Fx=-7.41 Fy=-0.00
22/* ACC : 0.8G-EX N=35.85 Mx=0.00 My=30.78 Fx=7.46 Fy=0.00
23/* ACC : 0.8G+EY N=35.91 Mx=-19.69 My=0.03 Fx=0.02 Fy=-7.52
24/* ACC : 0.8G-EY N=35.91 Mx=19.69 My=0.03 Fx=0.02 Fy=7.52
1.2 Dimensionnement géotechnique

1.2.1 Principes
Dimensionnement de la fondation sur:

• Capacité de charge
• Glissement
• Renversement
• Soulèvement
• Arrachement
1.2.2 Sol:
Contraintes dans le sol: ELU = 0.18 (MPa) ELS = 0.12 (MPa)
Niveau du sol: N1 = 0.00 (m)

Niveau maximum de la semelle: Na = 0.00 (m)
Niveau du fond de fouille: Nf = -2.35 (m)
Argiles et limons fermes

• Niveau du sol: 0.00 (m)
• Poids volumique: 2039.43 (kG/m3)
• Poids volumique unitaire: 2692.05 (kG/m3)
• Angle de frottement interne: 30.0 (Deg)
• Cohésion: 0.02 (MPa)
1.2.3 États limites
Calcul des contraintes
Type de sol sous la fondation: uniforme

Combinaison dimensionnante ELU : 1.35G+1.5Q N=64.45 Mx=0.00 My=0.04
Fx=0.04 Fy=0.00
1.35 * poids du sol
Résultats de calculs: au niveau du sol
(kN)
Nr = 213.98 (kN) Mx = -0.00 (kN*m) My = 0.14 (kN*m)
Dimensions équivalentes de la fondation:
B' = 1
L' = 1
Épaisseur du niveau: Dmin = 2.35 (m)
Méthode de calculs de la contrainte de rupture: pressiométrique de contrainte

(ELS), (DTU 13.12, 3.22)
q ELS = 0.12 (MPa)

qu = 0.36 (MPa)
Butée de calcul du sol:

qlim = qu / f = 0.18 (MPa)
f = 2.00
Contrainte dans le sol: qref = 0.10 (MPa)

Coefficient de sécurité: qlim / qref = 1.89 > 1
Soulèvement
Soulèvement ELU
Combinaison dimensionnante ELU : G+1.8V N=12.02 Mx=-0.00 My=0.05
Fx=0.03 Fy=0.00
1.00 * poids du sol
(kN)
Nr = 122.79 (kN) Mx = -0.00 (kN*m) My = 0.12 (kN*m)
slim = 10.00 (%)
Soulèvement ELS
Combinaison défavorable: ELS : G+V N=26.63 Mx=-0.00 My=0.04
Fx=0.03 Fy=0.00
1.00 * poids du sol
(kN)
Nr = 137.39 (kN) Mx = -0.00 (kN*m) My = 0.11 (kN*m)
slim = 100.00 (%)
Glissement
Combinaison dimensionnante ACC : 0.8G-EY N=35.91 Mx=19.69 My=0.03

Fx=0.02 Fy=7.52
1.00 * poids du sol
(kN)
Nr = 146.67 (kN) Mx = 2.03 (kN*m) My = 0.09 (kN*m)
Coefficient de frottement fondation - sol: tg() = 0.58
Valeur de la force de glissement F = 7.52 (kN)
Valeur de la force empêchant le glissement de la fondation:
- su niveau du sol: F(stab) = 84.68 (kN)
Stabilité au glissement: 11.27 > 1
Renversement
Autour de l'axe OX
Combinaison dimensionnante ACC : 0.8G-EY N=35.91 Mx=19.69 My=0.03
Fx=0.02 Fy=7.52
1.00 * poids du sol
(kN)
Nr = 146.67 (kN) Mx = 2.03 (kN*m) My = 0.09 (kN*m)
Autour de l'axe OY
Combinaison défavorable: ACC : 0.8G-EX N=35.85 Mx=0.00 My=30.78
Fx=7.46 Fy=0.00
1.00 * poids du sol
(kN)
Nr = 146.61 (kN) Mx = 0.00 (kN*m) My = 48.30 (kN*m)
Arrachement
Combinaison dimensionnante ACC : 0.8G+EX N=35.96 Mx=-0.00 My=-30.72

Fx=-7.41 Fy=-0.00
1.00 * poids du sol
Effort stabilisateur: Wstab = 350.77 (kN)
Effort d'arrachement: W = 0.00 (kN)
Stabilité à l'arrachement: 
1.3 Dimensionnement Béton Armé
1.3.1 Principes
• Fissuration : préjudiciable
• Milieu : non agressif
• Prise en compte de la condition de non-fragilité : oui
1.3.2 Analyse du poinçonnement et du cisaillement
Poinçonnement
Combinaison dimensionnante ELU : 1.35G+1.5Q N=64.45 Mx=0.00 My=0.04

Fx=0.04 Fy=0.00
1.00 * poids du sol
Nr = 175.21 (kN) Mx = -0.00 (kN*m) My = 0.14 (kN*m)
Longueur du périmètre critique: 2.70 (m)
Force de poinçonnement: 32.93 (kN)
Hauteur efficace de la section heff = 0.35 (m)
Contrainte de cisaillement: 0.03 (MPa)
Contrainte de cisaillement admissible: 0.75 (MPa)
Coefficient de sécurité: 21.52 > 1
1.3.3 Ferraillage théorique
Semelle isolée:
Aciers inférieurs:
ACC : 0.8G-EX N=35.85 Mx=0.00 My=30.78 Fx=7.46 Fy=0.00

My = 22.22 (kN*m) Asx = 2.90 (cm2/m)
ELU : 1.35G+1.5Q N=64.45 Mx=0.00 My=0.04 Fx=0.04 Fy=0.00

Mx = 8.28 (kN*m) Asy = 2.90 (cm2/m)
As min = 2.90 (cm2/m)
Aciers supérieurs:
A'sx = 0.00 (cm2/m)
A'sy = 0.00 (cm2/m)
As min = 0.00 (cm2/m)
Espacement réglementaire maximal emax = 0.25 (m)
Fût:
Armature longitudinale A = 6.40 (cm2) A min. = 6.40 (cm2)
A = 2 * (Asx + Asy)
Asx = 2.99 (cm2) Asy = 0.21 (cm2)
1.3.4 Ferraillage réel
2.3.1 Semelle isolée:

Aciers inférieurs:
En X:
6 HA 500 12 l = 1.78 (m) e = 1*-0.62 + 5*0.25
En Y:
6 HA 500 12 l = 1.78 (m) e = 1*-0.62 + 5*0.25
Aciers supérieurs:
2.3.2 Fût
Armature longitudinale
En X:
2 HA 500 12 l = 5.34 (m) e = 1*-0.14 + 1*0.29
En Y:
3 HA 500 12 l = 5.38 (m) e = 1*-0.14 + 2*0.14
Armature transversale
8 HA 500 6 l = 1.48 (m) e = 1*1.10 + 5*0.20 + 2*0.09

Note de Calcul Excel

Transféré par

Informations du document

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Note de Calcul Excel

Transféré par

Droits d'auteur :

Formats disponibles

• Projet : Unité de fabrication d’huile

Ingénieur d’étude Version Date Visa

Logiciel de calcul : Robot structural Analysis

Règlement : RNV2013 ; RPA99v.2003 ; CBA93

Les caractéristiques géométriques :

a) 𝑓𝑐28 = 20 MPa résistance à la compression

b) 𝑓𝑡28 = 1,80 MPa résistance à la traction

Etat limite ultime :

= 0.85 situation accidentelle

𝛾𝑏 = 1.5 (situation normale)

𝛾𝑏 = 1.15 (situation accidentelle)

𝑓𝑏𝑢 = 11.33 MPa (situation normale)

𝑓𝑏𝑢 = 20 MPa (situation accidentelle)

Etat limite de service :

fbs = 0.6 * fc28

Module de déformation longitudinale CBA art (A.2.1.2.1 et A .2.1.2.2)

𝐸𝑖28 = 29858.59 MPA

𝐸𝑑28 = 3700 3√𝑓𝑐28 module différé

𝐸𝑑28 = 10043.34 MPa.

Hauteur des poteaux en béton : 5,00m

Hauteur des poteaux en acier : 1m

Hauteur totale de la structure : 7m

Chargement de la toiture de l’hangar :

Charge d’exploitation = 1.46 KN/m²

Charge permanente sur la structure en béton

Charge du vent sur la structure en béton

Les caractéristiques géométriques du hangar :

− La hauteur des parois vertical h= 6 m

− Surface d’un pignon = 78 m²

− Une porte pour le pignon de dimension (1.40 x 2) m²

qref = 435 N/m²

Catégorie du Facteur de terrain Paramètre de rugosité Hauteur minimale

Détermination de la pression aérodynamique 𝒒𝒋 :

D’après le règlement, les pressions 𝑞𝑗 sont calculées par la formule suivante :

qj= qdyn× [𝐂𝐩𝐞 − 𝐂𝐩𝐢]( N/m2)

qdyn: Pression dynamique du vent (N/m2)

Cpe : Coefficient de pression extérieur.

Cpi: Coefficient de pression intérieur.

1. Calcul de la pression dynamique qdyn :

𝐪𝐝𝐲𝐧(𝐳𝐣) = 𝐪𝐫𝐞𝐟 × 𝐂𝐞(𝐳𝐣) (𝐍/𝐦²) (Chapitre2 RNVA 2013, Formule 2.1)

Ce : coefficient d’exposition au vent.

Comme notre cas la hauteur des parois h=6m, et la largeur b=20.5m ⟹h ≤ b ;

Dans notre cas on a un site plat (CT = 1), et un terrain de catégorie 0.

Calcul de la pression dynamique de pointe :

𝐪𝐝𝐲𝐧(𝐳𝐣) = 𝐪𝐫𝐞𝐟 × 𝐂𝐞(𝐳𝐣) (𝐍/𝐦²)

Niveau qréf[N/m2] Ce(z) qdyn (ze)[N/m2]

Détermination des coefficients de pression extérieure Cpe :

Les coefficients de pression extérieure Cpe des constructions à base rectangulaire et de

Cpe s’obtient à partir des formules suivantes :

Cpe = Cpe,1 si : S≤1m2

Cpe = Cpe,1+(Cpe,10-Cpe,1) ×log(S) si : 1m2<S<10m2

Cpe = Cpe,10 si : S ≥ 10m2

Où : S (en m²) désigne la surface chargée de la paroi considérée.

Calcul de Cpe pour la toiture :

La direction du vent est définie par l’angle θ, et dans notre cas :

• Le vent est perpendiculaire au pignon (sensV1) et parallèle aux génératrices donc ;

θ = 90° (Selon RNVA 2013 Chap5, article 5.1.5.1).

α=9.65° (comme la figure 5.4 du RNVA2013).

b = 12m et e = min [b ; 2h] e = min [12 ; 14] e = 14m

• Et les surfaces des zones de pression H et I sont supérieures à 10m2

(S ≥ 10m2). Donc : Cpe= Cpe,10 pour chaque zone.

𝐶𝑝𝑒 = 𝐶𝑝𝑒,1 + (𝐶𝑝𝑒,10 − 𝐶𝑝𝑒,1 ) × 𝐿𝑜𝑔10 (𝑆) = −1,62

Calcul de Cpe pour la toiture :

La direction du vent est définie par l’angle θ, et dans notre cas :
