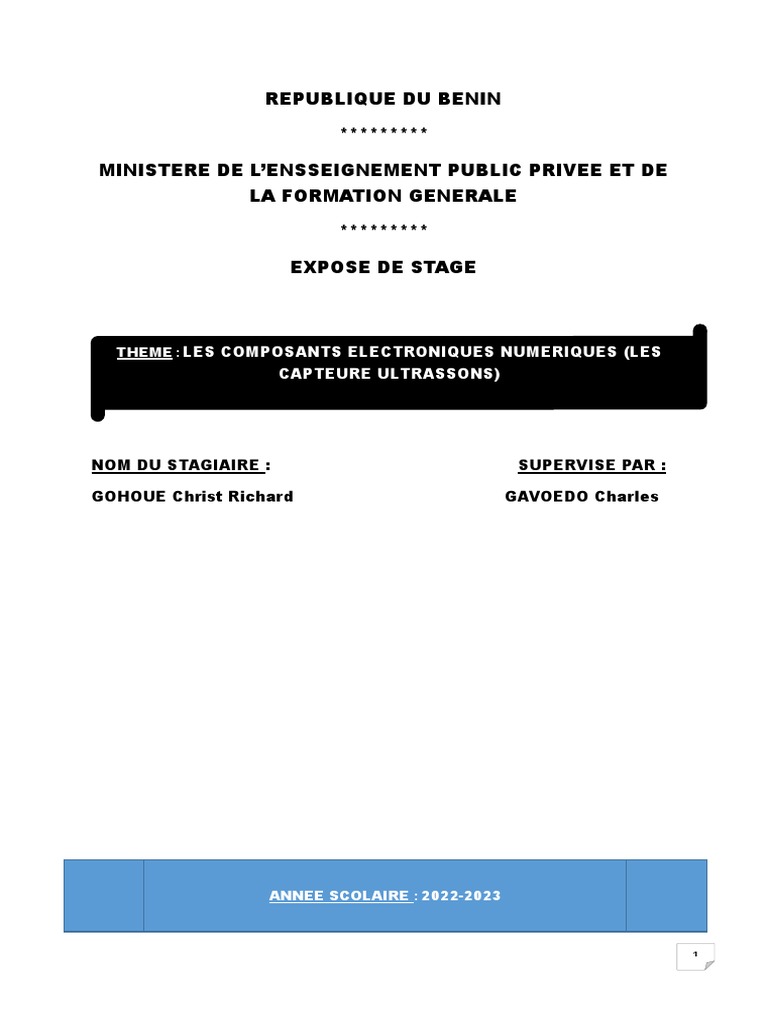

REPUBLIQUE DU BENIN

*********

MINISTERE DE L’ENSSEIGNEMENT PUBLIC PRIVEE ET DE

LA FORMATION GENERALE

*********

EXPOSE DE STAGE

THEME : LES COMPOSANTS ELECTRONIQUES NUMERIQUES (LES

CAPTEURE ULTRASSONS)

NOM DU STAGIAIRE : SUPERVISE PAR :

GOHOUE Christ Richard GAVOEDO Charles

ANNEE SCOLAIRE : 2022-2023

1
 PLAN
INTRODUCTION

I- Définition d’un CAPTEURE ULTRASSONS

II- Rôle d’un CAPTEURE ULTRASSONS
III- Fonctionnement d’un CAPTEURE ULTRASSONS
IV- Comment utilise-t-on un CAPTEURE ULTRASSONS
V- Projet électronique avec CAPTEURE ULTRASSONS

CONCLUSION

2
 INTRODUCTION

En électronique nous utilisons plusieurs composants numériques.

Parmi ceux-ci nous avons le capteur ultra-sons qui sont utiliser dans le
système se voiture autonome. Mais quel est son rôle ? Comment
fonctionne-t-il ? Comment on l’utilise ? Nous répondrons à toutes ces
questions puis nous vous montrerons un exemple d’application.

I- Définition d’un CAPTEURE ULTRASSONS

3
Un capteur à ultrasons est un dispositif électronique qui mesure la
distance d’un objet cible en émettant des ondes sonores ultrasonores,
et convertit le son réfléchi en un signal électrique. Les ondes
ultrasoniques se déplacent plus rapidement que la vitesse du son
audible (c’est-à-dire le son que les humains peuvent entendre). Les
capteurs à ultrasons émettent à intervalles réguliers de courtes
impulsions sonores à haute fréquence. Ces impulsions se propagent
dans l’air à la vitesse du son. Lorsqu’elles rencontrent un objet, elles
se réfléchissent et reviennent sous forme d’écho au capteur.

II- Rôle d’un CAPTEURE ULTRASSONS

Les capteurs à ultrasons sont des dispositifs qui utilisent des ondes
acoustiques qui ont des fréquences très élevées pour l’audibilité par
l’être humaine. Ils permettent de mesurer sans contact avec le produit
et détectent plusieurs types d’objets comme la détection de position,
les supports solides, liquide ou de poudre et la mesure d’une
distance. Les capteurs à ultrasons peuvent être utilisés dans de
nombreux domaines tels que l’industrie automobile pour les capteurs
d’aide au stationnement

III- Fonctionnement d’un CAPTEURE ULTRASSONS

Le capteur à ultrasons (également souvent appelé sonar ou télémètre à
ultrasons) détermine la distance d’un objet de la même manière que
les chauves-souris ou les dauphins. Le capteur de distance HC-SR04
génère un signal à bande étroite à une fréquence de 40 kHz et capte le

4
 signal réfléchi (écho). Sur la base du temps de propagation du son vers
et depuis l’objet, la distance en centimètres de l’obstacle peut être
déterminée assez précisément.

Caractéristiques
 Dimensions: 45 mm x 20 mm x 15 mm
 Plage de mesure: 2 cm à 400 cm
 Résolution de la mesure: 0.3 cm
 Angle de mesure efficace: 15 °
 Largeur d’impulsion sur l’entrée de déclenchement: 10 μs
De nombreux instruments destinés à l’exploration spatiale
fonctionnent sur le même principe : échosondeur, sonar, radar et
même radar de police pour déterminer la vitesse des véhicules. Tous
ces instruments émettent un signal ultrasonore à bande étroite et
reçoivent le signal réfléchi en retour. Contrairement aux télémètres à
infrarouge (le capteur d’obstacles), le capteur à ultrasons HC-SR04
Arduino (sonar) n’est pas affecté par la couleur de l’objet.
Mais lorsque vous configurez un capteur de distance à ultrasons sur
l’Arduino, vous pouvez avoir des difficultés à déterminer la distance
des objets absorbant le son, car ils peuvent annuler complètement le

5
signal émis. Pour une parfaite précision de la mesure de la distance, la
surface de l’objet étudié doit être plane et lisse.

IV- Comment utilise-t-on un CAPTEURE ULTRASSONS

Pour utiliser un capteur à ultrasons, vous devez connecter l’émetteur et
le récepteur à une source d’alimentation et à un microcontrôleur tel
qu’un Arduino ou un Raspberry Pi. Ensuite, vous pouvez utiliser un
programme pour envoyer un signal à l’émetteur et mesurer le temps
qu’il faut pour que le signal revienne au récepteur. À partir de ce
temps, vous pouvez calculer la distance entre le capteur et l’objet en
utilisant la vitesse du son dans l’air.
V- Projet électronique avec CAPTEURE ULTRASSONS
PROJET PROPOSER  : TELEMETRE AVEC CAPTEURE
ULTRASSON
MATERIEL
- CAPTEURE ULTRASSON
- CARTE ARDUINO
- PROTOBOARD
- FILS DE CONNEXION
- CABLE
- PC

PROCEDURE DE CABLAGE
1. Placer le capteur ultrasons sur le protoboard
2. Avec les fils de connexion réaliser ce câblage
Borne du capteur A Borne de la carte
Arduino
VCC A 5V
Tyger A 2
Echo A ~3
GND A GND
6
 3. En utilisant le câble relier la carte Arduino aux pc puis codé
CODE POUR L ARDUINO

4. Lancer le programme puis avec un objet plat et lisse tester le

montage
CONCLUSION
On peut donc en conclure que les capteurs à ultrasons sont idéaux
compte tenu des autres capteurs et radars existants. En effet, ils sont
les plus adaptés à la situation. Ils détectent sur une courte distance
(dont la véritable limite n’est pas véritablement définie). Ils sont
rapides, fiables et détectent tous les objets. De plus, les ultrasons ne
sont pas sensibles au temps. Il n’est donc pas nécessaire de s’inquiéter
de l’usure.
