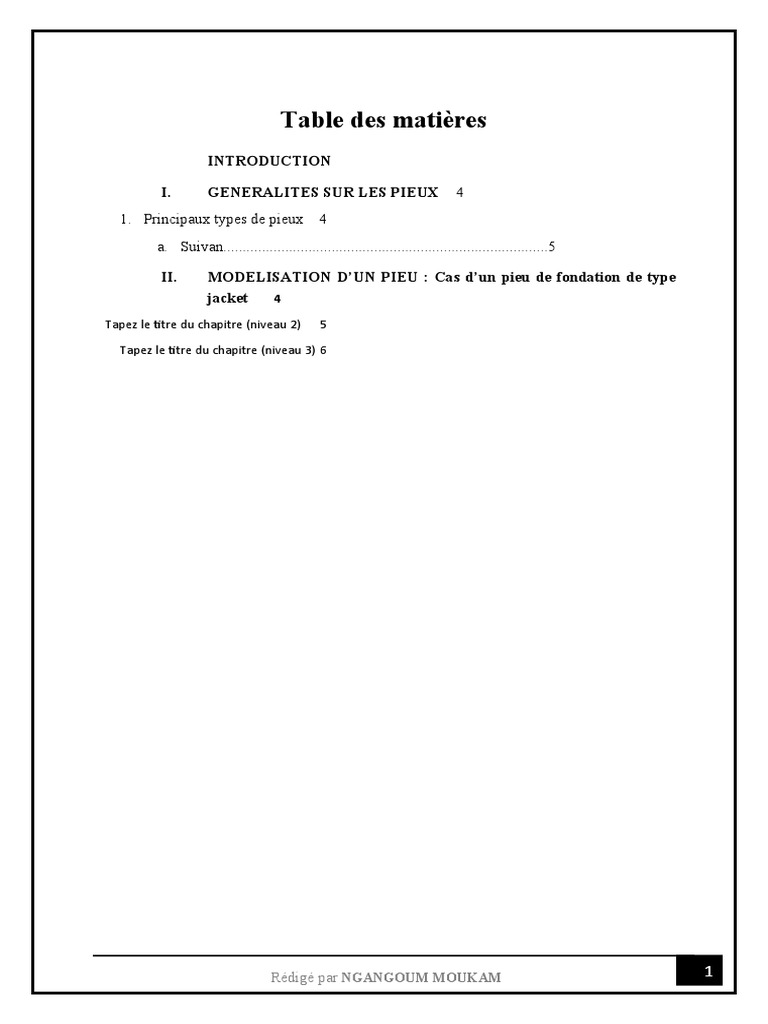

Table des matières

INTRODUCTION

I. GENERALITES SUR LES PIEUX 4

1. Principaux types de pieux 4
a. Suivan....................................................................................5

II. MODELISATION D’UN PIEU : Cas d’un pieu de fondation de type

jacket 4

Tapez le titre du chapitre (niveau 2) 5

Tapez le titre du chapitre (niveau 3) 6

Rédigé par NGANGOUM MOUKAM 1

 INTRODUCTION
Les ouvrages de Génie Civil sont souvent réalisés sur des sols de différentes qualités. Lorsque
la résistance du sol en surface n’est pas suffisante pour utiliser des fondations superficielles,
les ingénieurs optent pour des fondations profondes qui permettent de reporter les charges de
la structure sur des couches plus profondes. Parmi celles-ci, les fondations sur pieux
constituent une solution souvent préconisée en construction. Cependant, de nombreuses
structures doivent pouvoir résister aussi bien à des charges verticales qu’à des charges
latérales. Auparavant, la reprise des charges latérales était assurée par des pieux inclinés.
Aujourd’hui, les pieux verticaux sont conçus pour reprendre de telles sollicitations. Or, ce
type de problèmes est assez complexe et a fait l’objet de peu de recherches. Par ailleurs, le fait
que la conception de ce type de fondations fait appel à deux spécialités, la géotechnique et la
structure (interaction sol-structure), rend l’accès à ce domaine frontière difficile. C’est
précisément cet état de fait qui a motivé la présente étude. Dans cette thèse, nous allons
étudier sur le logiciel COMSOL le comportement en compression d’un pieu de fondation de
type jacket.

Rédigé par NGANGOUM MOUKAM 2

 GENERALITES SUR LES PIEUX
Un pieu est une fondation profonde qui reporte les charges de la structure sur des couches de
terrain de bonne caractéristiques mécaniques pour avoir une bonne résistance du sol, éviter
alors la rupture du sol et limiter les déplacements à des valeurs acceptables. En général, les
pieux traversent une ou plusieurs couches et vont être ancrés dans la couche de bonnes
caractéristique mécaniques, appelé couche d’ancrage. Les caractéristiques mécaniques de ces
matériaux sont plus élevées comparées avec celles des sols. Pour cette raison, le matériau
constituant les pieux sont fréquemment considérés comme élastique pour les sollicitations
habituelles. Les pieux sont généralement utilisés comme fondations profondes pour les grands
ouvrages tels que les centrales nucléaires, les ponts, les tours, les structures offshores ou
lorsque les couches de sol proches de la surface présentent des caractéristiques mécaniques
faibles. On distingue donc plusieurs types de pieux qui sont classés traditionnellement
suivant :

 La nature du matériau constitutif : bois, métal, béton ;

 Le mode de mise en place des pieux ;
 Le mode de fonctionnement des pieux ;

La nature du matériau constitutif

Pieu en béton

Les pieux en béton (armé ou précontraint) préfabriqués (figure 1.1) ou coulés sur place, sont
utilisables pour une grande gamme de charge qui dépend de la géométrie du pieu, de la
résistance en compression du béton et des armatures. Le béton a l'avantage d'être utilisable
dans les sols corrosifs. Les pieux en béton peuvent se présenter soit d'une seule longueur soit
en plusieurs tronçons jointifs ; cette seconde forme facilite de transport et allège les moyens
de mise en œuvre. On les utilise sans raccord jusqu'à 15 m dans le cas de pieux en béton armé,
jusqu'à 40m dans le cas des pieux en béton précontraints et à des profondeurs supérieures
pour des pieux avec des raccords. Ces pieux doivent être préfabriqués sur une aire de stockage
qui prend beaucoup de place et ne peuvent être battus, en général, qu’après 28 jours de
séchage.

Rédigé par NGANGOUM MOUKAM 3

 Figure 1.1 : Schéma de quelque type de pieux en béton préfabriqués et leur section

Pieux en bois

Les pieux en bois (figure 1.2) sont probablement la plus vieille méthode de renforcement des
fondations (figure 1.3). Dans certains pays et pour des cas particuliers, cette méthode est
encore appliquée. Les plus grands inconvénients de cette méthode sont la variation de la
qualité des pieux en termes de géométrie et de résistance et le risque de détérioration sous la
nappe. Pour de faibles charges (inférieures à 500kN), et des longueurs d'ancrage ne dépassant
pas 12m, cette méthode est utilisable sous certaines précautions. Les pieux en bois sont
souvent utilisés dans le Nord de l'Amérique, en Chine et dans les pays scandinaves. Ils sont
souvent utilisés pour des travaux de renforcement temporaires. La mise en œuvre des pieux se
fait par battage ; pour faciliter la pénétration et ne pas endommager les pieux, des précautions
particulières doivent être prises : pointe en acier à la base du pieu, bande d'acier autour de la
tête du pieu, pré-forage.

Figure 1.2 : Schéma d’un pieu en bois

Figure 1.3 : coupe longitudinale d’un pont renforcé par des pieux en bois

Rédigé par NGANGOUM MOUKAM 4

 Pieux métalliques

Les pieux métalliques préfabriqués sont généralement des profilés en H ou des tubes
cylindriques ou de forme quelconques (figure 1.4) qui ne sont pas remplis de béton. Les
longueurs usinées vont de 12 à 21 m. À cause des risques de corrosion. Cependant, dans des
conditions normales de sols non contaminés, le taux de corrosion reste faible. Chaque pieu
peut reprendre une charge comprise entre 350 et 1800 k N. Les pieux métalliques peuvent être
mis en place avec des engins de haute capacité d'enfoncement. Pour une même longueur de
pieu, les pieux métalliques sont plus coûteux que les pieux en béton, mais ils ont une plus
grande capacité de reprise de charge pour un poids donné, ce qui peut réduire les coûts de
mise en œuvre. Les types de pieux métalliques les plus employés sont :

 Les pieux tubulaires ;

 Les profilés H (pieux H) ;

Les profilés en H génèrent un faible déplacement de sol.

Figure 1.4 : Schéma de quelques formes des pieux métallique

Le mode de mise en place des pieux

Pieux refoulant le sol à la mise en place

Il s’agit des pieux dont la mise en place provoque un refoulement de sol.

Rédigé par NGANGOUM MOUKAM 5

 Pieux préfabriqués (en béton armé, précontraint ou en acier)

Les pieux préfabriqués en béton armé ou en précontraint sont enfoncés dans le sol, soit par
battage, soit par pression, rotation, lançage ou vibration. Leur section est en général constante,
mais elle est quelquefois élargie à la base. Ils peuvent être creux, ou évidés, ou à vis. Pendant
le battage, ces pieux sont soumis à des efforts considérables, ils doivent être réalisés avec du
béton de très haute qualité. Ils nécessitent, à partir d’une certaine longueur, une armature de
flexion importante pour permettre leur bardage. D’une manière courante les pieux métalliques
sont battus à l’aide d’un mandrin de même forme.

Pieux ne refoulant pas le sol à la mise en place

Ce sont les pieux dont la mise en place ne provoque pas un refoulement de sol

Rédigé par NGANGOUM MOUKAM 6
