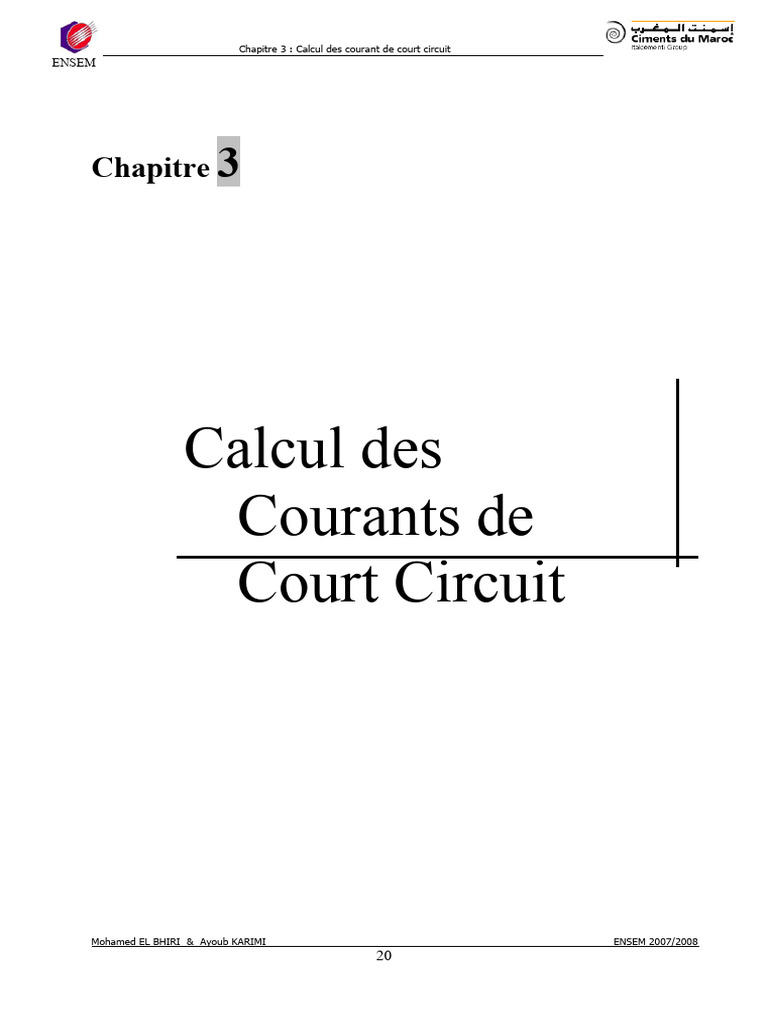

Chapitre 3 : Calcul des courant de court circuit

ENSEM

Chapitre 3

Calcul des
Courants de
Court Circuit

Mohamed EL BHIRI & Ayoub KARIMI ENSEM 2007/2008

20
 Chapitre 3 : Calcul des courant de court circuit
ENSEM

Introduction :

Le court-circuit est l’un des incidents majeurs qui peut affecter les réseaux électriques.
Ses conséquences sont souvent graves sinon dramatiques : ce qui incite à tout mettre en
œuvre pour détecter et éliminer très rapidement tout court-circuit.

Tous le matériel et les liaisons (câbles, lignes) traversés par le court-circuit subissent
une forte contrainte mécanique qui peut entraîner des ruptures, et une contrainte thermique
pouvant entraîner la fusion des conducteurs et la destruction des isolants.

3.1. Calcul des courants de court circuit :

La connaissance de la valeur du courant de court circuit en différents points du réseau

est une donnée indispensable pour définir les câbles, jeux de barres et tous matériels
d’interruption et de protection ainsi que leurs réglages.

La méthode des impédances permet de calculer les courants de court-circuit en tout

point d’une installation avec une bonne précision.

Elle consiste à totaliser séparément les différentes résistances et réactances de la

boucle de défaut, depuis et y compris la source, jusqu’au point considéré ; puis à calculer
l’impédance correspondante. Le courant de court-circuit est enfin obtenu par l’application de
la loi d’Ohm : Icc = Un / .

Toutes les caractéristiques des différents éléments de la boucle de défaut doivent être
connues (sources et canalisations). Dans la suite on se limitera au calcul des courants de
court-circuit triphasé et biphasé car ils vont nous servir pour établir le plan de protection.

3.1.1 Court-circuit triphasé :

Mohamed EL BHIRI & Ayoub KARIMI ENSEM 2007/2008

21
 Chapitre 3 : Calcul des courant de court circuit
ENSEM

Figure 28: Schématisation du défaut triphasé

Ce défaut est constitué par la mise en court-circuit des trois phases.

Avec :
U : tension composée du réseau.
Zcc : l’impédance équivalente monophasée de Thévenin vue du point de défaut.

En moyenne et haute tension, la norme CEI 909 applique un coefficient de 1,1 pour le
calcul du Icc3 maximal.

Le calcul du courant de court circuit en un point du réseau nécessite donc le calcul de

Zcc, impédance équivalente à toutes les impédances parcourues par le court circuit du
générateur jusqu’au point de défaut.

Ces impédances étant elles mêmes la sommes quadratique des réactances et des
résistances.

3.1.2 Court-circuit biphasé:

La représentation d’un tel défaut est donnée par la figure suivante :

Mohamed EL BHIRI & Ayoub KARIMI ENSEM 2007/2008

22
 Chapitre 3 : Calcul des courant de court circuit
ENSEM

Figure 29: Schématisation du défaut biphasé

Ce défaut est constitué par un court-circuit de deux phases entre elles, alimenté sous une
tension composée U. L’intensité Icc2 débitée est alors inférieure à celle du défaut triphasé :

Il est pris en compte en tant que le court circuit minimal pour le réglage des protections. Il
s’exprime par :

3.2. Détermination des différentes impédances de court circuit:

L’étude du comportement des éléments et des performances d’un réseau nécessite la
connaissance de ces caractéristiques électriques. En effet, un réseau est constitué d’un
ensemble de lignes, de transformateurs de moteurs etc…. Pour le simuler, il est indispensable
de représenter ses éléments par des modules électriques afin de déterminer les diverses
impédances de court circuit.

Le principe de cette méthode consiste à déterminer les courants de court circuit à partir
de l’impédance que représente le circuit parcouru par le courant de court circuit. Cette
impédance se calcule après avoir totalisé séparément les différentes résistances et réactances
de la boucle de défaut, depuis y compris la source d’alimentation du circuit, jusqu’au point
considéré.
3.2.1- Impédance équivalente du réseau amont:

La connaissance de la puissance de court circuit Scc au point de raccordement du

réseau du distributeur permet de déduire l’impédance équivalente en amont de ce point par la
formule :

En Ω

Mohamed EL BHIRI & Ayoub KARIMI ENSEM 2007/2008

23
 Chapitre 3 : Calcul des courant de court circuit
ENSEM

U est la tension composée du réseau non chargé.

Généralement Xa = Za en HT
3.2.2-Impédance équivalente du transformateur:

L’impédance interne du transformateur se calcule à partir de la tension de court-circuit

Ucc exprimé en % :

Avec :
Sn : puissance apparente nominale installée du transformateur.
Ucc (%) : Tension réduite de court-circuit.

3.2.3- Impédance équivalente des liaisons:

L’impédance de liaison ZL dépend de leur résistance et réactance linéique, et de leurs

longueurs.
La résistance linéique RL des câbles et des jeux de barres se calcule avec l’équation :

Avec :
L : Longueur de la canalisation en (m)
S : Section de la conduite en (mm2).
 : Résistivité de la ligne à la température normale de fonctionnement à 40°C
(Ω mm2/m).
 = 0.0225 Ω mm2/m pour le Cuivre.
 = 0.036 Ω mm2/m pour l’Aluminium.

La valeur de la réactance kilométrique par phase est approximativement égale :

 0,08*10 /m pour les câbles tripolaires.

 0,15*10 /m pour les câbles unipolaires.

3.3. Résultats :
Le réseau pour lequel on doit calculer les courants de court-circuit biphasé et triphasé
est donné par la figure suivante :

Mohamed EL BHIRI & Ayoub KARIMI ENSEM 2007/2008

24
 Chapitre 3 : Calcul des courant de court circuit
ENSEM

Schéma unifilaire MT de l’usine de SAFI

Mohamed EL BHIRI & Ayoub KARIMI ENSEM 2007/2008
25
 Chapitre 3 : Calcul des courant de court circuit
ENSEM

Pour faire les calculs nécessaires on doit connaître les caractéristiques des différents
éléments, ces dernières sont résumées dans le tableau suivant :

R (mΩ) X (mΩ)
Z (mΩ)

Réseau amont Za = U2 / Scc = 30,25 Ra = 0.3Za Xa = 0.954 Za

U = 5.5kV
Ra = 9,075 Xa = 28,858
Scc = 1000 MVA

ZT = Ucc(%) * U 2/Sn
Transformateur
RT = 0.2 ZT XT = 0.98 ZT
60/5,5 KV = 200,858
RT =40,132 XT = 196,645
Sn= 15 MVA
Ucc (%) = 9,95 %
U= 5500 V

On cherche à calculer les courants de court-circuit triphasés et biphasés aux points

indiqués sur le schéma ci-dessus dans le cas de l’alimentation par le transformateur actuel
TR1 15 MVA (60KV / 5.5 KV). Pour cette raison on utilise la méthode d’impédances. Ce
tableau nous permettra tout de même le calcul des courants de court circuit au cas le plus
défavorable, dire où seules les résistances du réseau amont et du transformateur sont prises en
considération lors de l’application de la méthode des impédances.

Mohamed EL BHIRI & Ayoub KARIMI ENSEM 2007/2008

26
 Chapitre 3 : Calcul des courant de court circuit
ENSEM

POINT C/C X(mΩ) RT(mΩ) XT(mΩ) ZT(mΩ) Icc3(KA) Icc2(KA)

TRANSFO +
R.Amont 225,504 49,207 225,504 230,810275 15,13 13,11

A 1,5 49,207 227,004 232,27601 15,04 13,02

A1 19,2 49,207 246,204 251,073174 13,91 12,05

49,207
A2 38,4 265,404 269,92705 12,94 11,21
49,207
A3 36,8 263,804 268,354019 13,02 11,27
49,207
B 169,6 396,604 399,644919 8,74 7,57
49,207
B1 0,8 397,404 400,438844 8,72 7,55
49,207
B2 27,2 423,804 426,651098 8,19 7,09
49,207
B3 27,2 423,804 426,651098 8,19 7,09
49,207
C 23,2 250,204 254,996805 13,70 11,86
49,207
C1 5,6 255,804 260,493791 13,41 11,61
49,207
C2 0,8 251,004 255,781815 13,66 11,83
49,207
C3 1,2 251,404 256,174355 13,64 11,81
49,207
C4 0,8 251,004 255,781815 13,66 11,83
49,207
C5 1,6 251,804 256,566918 13,61 11,79
49,207
D 40 267,004 271,500396 12,87 11,14
49,207
D1 0,8 267,804 272,287185 12,83 11,11
49,207
D2 9,2 276,204 280,552987 12,45 10,78
49,207
D3 0,8 267,804 272,287185 12,83 11,11
49,207
E 52,8 279,804 284,097883 12,29 10,65
49,207
E1 0,8 280,604 284,885826 12,26 10,62
49,207
E2 4 283,804 288,03826 12,13 10,50
49,207
E3 1,6 281,404 285,673835 12,23 10,59

Tableau 15: Courants de court-circuit sans tenir compte des résistances des lignes

Mohamed EL BHIRI & Ayoub KARIMI ENSEM 2007/2008

27
 Chapitre 3 : Calcul des courant de court circuit
ENSEM

Pour régler les protections on doit tenir compte des résistances des différentes liaisons.
Le tableau des caractéristiques devient comme suit :

Liaison Longueur (m) Type de Câble Conducteur Section (mm²) R(mΩ) X(mΩ)
C1 10 Unipolaire Cu 3*400 0,2 1,5
C2 2120 Tripolaire Alu 3*240 106,0 169,6
C3 240 Tripolaire Alu 3*240 12,0 19,2
C4 500 Tripolaire Alu 3*240 24,0 40
C5 660 Tripolaire Alu 2*3*240 46,0 52,8
C6 480 Tripolaire Alu 3*3*240 43,5 38,4
C7 460 Tripolaire Alu 3*240 25,0 36,8
C8 290 Tripolaire Cu 3*95 83,4 23,2
C9 10 Tripolaire Cu 3*95 0,8 0,8
C10 340 Tripolaire Cu 3*50 51,0 27,2
C11 340 Tripolaire Cu 3*50 51,0 27,2
C12 70 Tripolaire Cu 3*50 10,5 5,6
C13 10 Tripolaire Cu 3*95 0,8 0,8
C14 15 Tripolaire Cu 3*95 1,2 1,2
C15 10 Tripolaire Cu 3*240 0,3 0,8
C16 20 Tripolaire Cu 3*50 14,3 1,6
C17 10 Tripolaire Cu 3*95 0,8 0,8
C18 115 Tripolaire Cu 3*50 17,3 9,2
C19 10 Tripolaire Cu 3*50 1,5 0,8
C20 10 Tripolaire Cu 3*240 0,3 0,8
C21 50 Tripolaire Cu 3*50 7,5 4
C22 20 Tripolaire Cu 3*95 1,6 1,6

Tableau 16 : Caractéristiques des différentes liaisons

Mohamed EL BHIRI & Ayoub KARIMI ENSEM 2007/2008

28
 Chapitre 3 : Calcul des courant de court circuit
ENSEM

Le tableau suivant va résumer le calcul des courants de court-circuit triphasés et

biphasés dans les différents points de l’installation qui vont servir pour le réglage des
protections :

POINT C/C R(mΩ) X(mΩ) RT(mΩ) XT(mΩ) ZT(mΩ) Icc3(KA) Icc2(KA)

TRANSFO 49,207 225,504 49,207 225,50 230,81 15,13 13,01

A 0,2 1,5 49,4 227,00 232,32 15,04 12,93

A1
12,0 19,2 61,4 246,20 253,74 13,77 11,84
24,0 73,4

A2 38,4 265,40 275,37 12,68 10,91

46,0 95,4
A3 36,8 263,80 280,52 12,45 10,71

B
106,0 169,6
155,4
396,60 425,96 8,20 7,05

B1
0,8 0,8
156,2
397,40 426,99 8,18 7,04
B2 51,0 27,2 206,4 423,80 471,39 7,41 6,37

B3
51,0 27,2
206,4
423,80 471,39 7,41 6,37

C
43,5 23,2
92,9
250,20 266,89 13,09 11,26

C1
10,5 5,6
103,4
255,80 275,91 12,66 10,89
C2 0,8 0,8 93,7 251,00 267,92 13,04 11,21

C3
1,2 1,2
94,1
251,40 268,43 13,01 11,19

C4
0,3 0,8
93,2
251,00 267,75 13,05 11,22

C5
14,3 1,6
107,1
251,80 273,65 12,76 10,98
D 25,0 40 74,4 267,00 277,17 12,60 10,84

D1
0,8 0,8
75,2
267,80 278,16 12,56 10,80

D2
17,3 9,2
91,6
276,20 291,01 12,00 10,32

D3
1,5 0,8
75,9
267,80 278,35 12,55 10,79
E 83,4 52,8 132,8 279,80 309,70 11,28 9,70

E1
0,3 0,8
133,1
280,60 310,56 11,25 9,67

E2
7,5 4
140,3
283,80 316,57 11,03 9,49
E3 1,6 1,6 134,3 281,40 311,83 11,20 9,63

Tableau 17: Les courants de court-circuit de réglage.

N.B : • Nous nous sommes limités au calcul des courants de courts circuits triphasé et
biphasé, car ce sont les courants dont nous aurons besoin dans le calcul des protections.

Mohamed EL BHIRI & Ayoub KARIMI ENSEM 2007/2008

29
 Chapitre 3 : Calcul des courant de court circuit
ENSEM

A résumer ces résultats, nous proposons le tableau suivant qui regroupe les courants de
court-circuit aux différents jeux de barres constituant le réseau de la ligne de production n°2.

Icc3 (KA) Icc2 (KA)

Jeu de barre principal 15,04 13,01

Jeu de barre sous station
concassage 8,20 7,05
Jeu de barre sous station
Homo. Alim Four + Tour 13,09 11,26
Jeu de barre sous station
Refroidisseur Manu tension
clincker 12,60 10,84
Jeu de barre sous station
Broyeur Ciment +
Expéditions 11,28 9,70

Tableau 18: Courants de court-circuit aux jeux de barres.

3.4. Conclusion :

Dans le présent chapitre nous avons déterminé les courants de court-circuit triphasés
dans les différents niveaux du réseau moyenne tension de l’usine par la méthode des
impédances, ainsi que les courants de défaut biphasé qui sont nécessaires pour le réglage des
protections. Dans le chapitre qui suit, nous présentons le plan de protection adopté avec les
réglages des différents relais de protection.

Mohamed EL BHIRI & Ayoub KARIMI ENSEM 2007/2008

30
