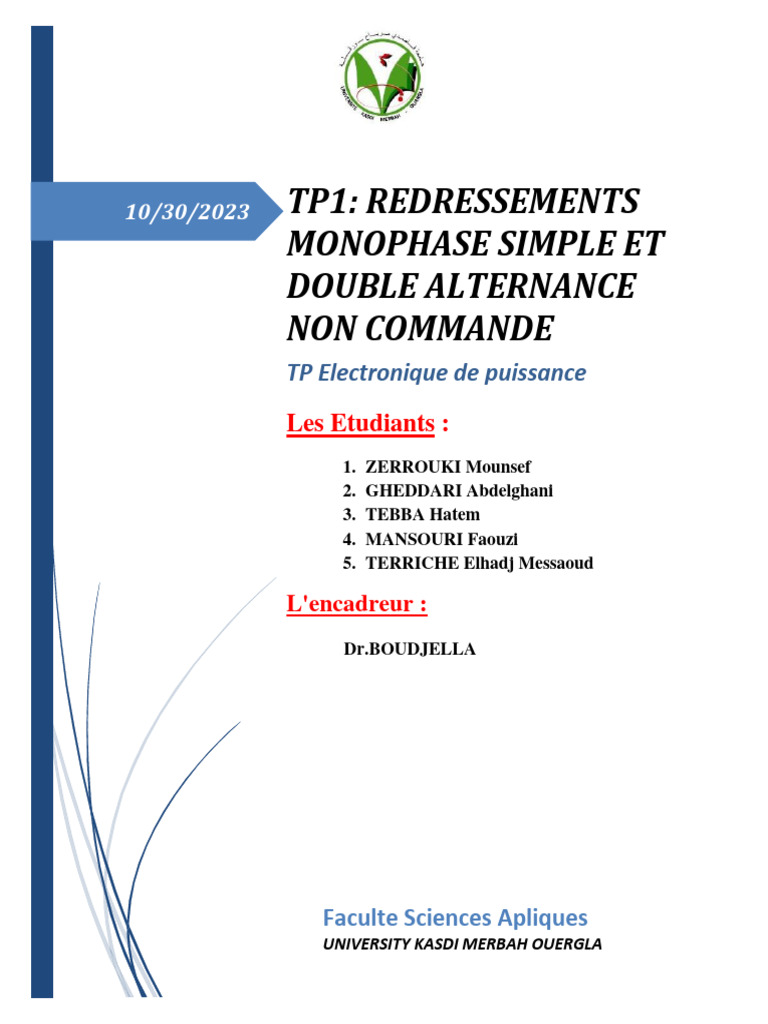

10/30/2023 TP1: REDRESSEMENTS

MONOPHASE SIMPLE ET
DOUBLE ALTERNANCE
NON COMMANDE
TP Electronique de puissance
Les Etudiants :
1. ZERROUKI Mounsef
2. GHEDDARI Abdelghani
3. TEBBA Hatem
4. MANSOURI Faouzi
5. TERRICHE Elhadj Messaoud

L'encadreur :
Dr.BOUDJELLA

Faculte Sciences Apliques

UNIVERSITY KASDI MERBAH OUERGLA
1

I. OBJECTIFS DU TP :

Etude du fonctionnement du redresseur simple alternance

• Etudier le fonctionnement de redresseur simple et double alternance non commandé.
• Visualiser l’allure des différentes tensions pour chaque montage étudié.
• Mettre en évidence le filtrage de tension par condensateur et le filtrage de courant par
inductance.
• Déterminer le facteur de formeF et le taux d’ondulationτ .

Etude du fonctionnement du redresseur double alternance

• Analyser l’évolution de la tension et du courant à la sortie du convertisseur avec :
1. Charge résistive (la résistance uniquement) ;
2. Charge inductive (résistance en série avec l'inductance) ;
3. Charge capacitive (résistance en parallèle avec le condensateur)
• Analyser l’évolution des courants et tensions des semi-conducteurs avec charge inductive.
• Déterminer le facteur de forme F et le taux d’ondulationτ .

II. MATERIEL NECESSAIRE

1. Télécharger et installer logiciel PSIM dans votre PC, puis réaliser les schémas des figures 2,
3, 4 et 5.
2. 1 Alimentation 220 V
3. 2 Résistances [1 Ω / 500 Ω]
4. 01 Condensateurs [C = 1000μF]
5. 01 Bobines [L = 100mH]
6. 1 Oscilloscope numérique
7. 02 Voltmètre
8. 02 Ampèremètre

MANIPULATION.
III.
1Familiarisation avec la maquette :
La figure suivante représente les montages préétablis, c'est l'image de la maquette d'essai, utilisé
pour étudier les redresseurs non commandés simple alternance et double alternance

2. Travail demandé :
1. Préparez le schéma de montage, avec représentation des appareils de mesures, permettant de
mesurer
les valeurs moyennes et efficaces du courant et de la tension de charge, ainsi que la valeur
efficace de la
tension de source.
2. Faites brancher le circuit, charges et appareils de mesures.
3. Récupérez les valeurs efficaces et moyennes affichées par les appareils de mesure.
4. Relever, avec un oscilloscope, les chronogrammes de ces grandeurs demandées :

1
2

2.1. Redressement monophasé simple alternance

2.1.2 Charge inductive

Réaliser le montage de la figure3.

2.1.3 Charge inductive avec roue libre

Réaliser le montage de la figure 4.

2
3

2.1.3 Charge Capacitif.

Figure 5

2.2. Redressement monophasé double alternance

2.2.1 Charge inductive

Réaliser le montage de la figure 6

Figure 6

3
4

2.2.2 Charge résistive

Figure 7

2.2.3 Charge capacitif

Figure 8

2.2.4 Charge inductive avec roue libre

4
5

SOLUTION
1) Tableau des mesures.

S.A S.A S.A D.A D.A D.A

R R=L R//C R R=L R//C
Us moy 0 0 0 0 0 0
Us eff 26 26 25 26 26 25.5
Ud moy 11.5 11.5 28 11 11 11.5
Ud eff 15 15 25 14.5 14.5 14
Uc moy 11.5 11.5 27 26.5 26.5 30.5
Uc eff 14 14 0 11 11 0
i moy 0.65 0.5 1.7 1.3 1.1 1.8
i eff 0.6 0.5 2.8 0.5 0.4 2.6

2) Pourquoi est Us moy = 0V ?

Us moy = (1/T) * ∫(U(t) dt

Us moy=1/T(∫0.T/2 Vmsin(2πft)dt−∫T/2.T Vmsin(2πft)dt)

Us moy=1/T([−Vm/2πf cos(2πft)]0.T/2−[−Vm/2πf cos(2πft)]T/2.T)

Us moy=1/T(−Vm/2πf (cos(πfT)−cos(0)−cos(2πfT)+cos(πfT/2)))

Us moy=1/T(−Vm/2πf (−2−2))=2Vm/πfT

Us moy=2Vm/π

la tension moyenne est nulle car, sur un cycle complet, la contribution positive (lorsque la tension
est positive) est égale à la contribution négative (lorsque la tension est négative). La valeur
moyenne de tension en sortie d'un redresseur simple alternance ou double alternance est donc
toujours proche de zéro.

3) Pourquoi chaque R//C Uc eff = 0V . Justifier ?

L'absence de tension moyenne nette (ou valeur moyenne) dans ces redresseurs peut être attribuée au
processus de redressement, dans lequel seule la moitié du signal alternatif est conservée (dans le cas
des redresseurs demi-onde), ou les deux moitiés (dans le cas des redresseurs double alternance) tout
en éliminant la composante négative. Néanmoins, la tension quadratique moyenne (RMS) est calculée
en prenant la racine carrée de la moyenne des carrés des valeurs du signal sur un cycle complet,

5
6

tenant effectivement compte de l'amplitude des valeurs de tension positives et négatives dans la forme
d'onde du signal.

4) Pourquoi Ic R=L< Ic R ?

Lorsqu'on utilise un redresseur monophasé simple alternance ou double alternance,

l'intensité (courant) dans une charge inductive (RL) tend à différer de celle dans une
charge purement résistive (R). Cette disparité résulte des caractéristiques des composants
en jeu et des propriétés inhérentes à ces types de charges.

Dans le cas d'un redresseur monophasé simple alternance, la diode module le circuit en
réponse à la polarité du signal alternatif. En conséquence, le courant circule uniquement
pendant la moitié du cycle, lorsque la tension est positive. Durant l'autre moitié du cycle,
lorsque la tension est négative, la diode bloque le courant. Dans une charge purement
résistive (R), le courant et la tension sont en phase, atteignant leur valeur maximale
simultanément. Cependant, dans une charge inductive (RL), le courant atteint sa valeur
maximale légèrement après le pic de tension en raison de l'effet d'inductance, induisant un
décalage par rapport à la tension.

En ce qui concerne un redresseur monophasé double alternance, les deux moitiés du signal
alternatif sont redressées, permettant au courant de circuler pendant toute la période du
signal. Une charge purement résistive (R) aura le courant en phase avec la tension, ce qui
signifie que le courant atteint sa valeur maximale en même temps que la tension.
Cependant, une charge inductive (RL) continuera à décaler légèrement le courant par
rapport à la tension en raison de l'effet d'inductance.

5) Pourquoi Ic R//C > Ic R > Ic R=L ?

Dans un redresseur monophasé simple alternance, l'intensité de la charge varie en fonction de la nature
de la charge. En présence d'une résistance pure (R), l'intensité atteint rapidement sa valeur maximale.
Pour une charge R-C, le courant atteint également sa valeur maximale, mais il le fait de manière plus
progressive en raison de la charge progressive du condensateur. Enfin, dans le cas d'une charge R-L, le
courant atteint sa valeur maximale de façon encore plus graduelle en raison de l'effet de l'inductance de
la bobine, entraînant un délai supplémentaire dans l'atteinte du pic d'intensité.

6) Quelle est la raison de la disparition partie negative ?

Le redresseur simple alternance élimine la composante négative du signal alternatif, ce qui réduit la
tension moyenne à zéro, mais la tension efficace reste significative. Dans le cas du redresseur double
alternance, les deux moitiés du signal alternatif sont redressées, ce qui contribue également à une
tension efficace significative.

7) La role de diode roue libre ?

La présence d'une diode de roue libre est cruciale pour garantir la sécurité des composants électroniques,
la gestion de l'énergie emmagasinée dans les charges inductives, ainsi que la minimisation des
interférences électromagnétiques (EMI) au sein des circuits de commutation. Son rôle est fondamental

6
7

dans l'assurance de la fiabilité et de l'efficacité des circuits électroniques qui interagissent avec des charges
inductives.

8) Conclusion

Une diode, issue du grec "di" signifiant "deux" et "odos" pour "voie" ou "chemin",
représente un composant électronique. Il s'agit d'un dipôle non linéaire et polarisé, c'est-à-
dire asymétrique. La direction de branchement d'une diode détermine le mode de
fonctionnement du circuit électronique dans lequel elle est intégrée. En général, une diode
ne permet au courant électrique de circuler que dans un seul sens. Lorsqu'elle est employée
pour effectuer le redressement de courant alternatif en courant continu, on la nomme diode
de redressement.Un redresseur, aussi connu sous le nom de convertisseur alternatif-continu
(rectifier en anglais), est un dispositif destiné à alimenter une charge de type continu,
qu'elle soit inductive ou capacitive, en utilisant une source de courant alternatif, qui est
généralement de type tension. Les redresseurs sont principalement construits à partir de
diodes et de thyristors, ces derniers étant employés lorsque des ajustements dans les
grandeurs électriques en sortie du redresseur sont nécessaires. Dans des cas spécifiques, on
peut également avoir recours à des transistors MOSFET et IGBT pour réaliser cette
conversion.
