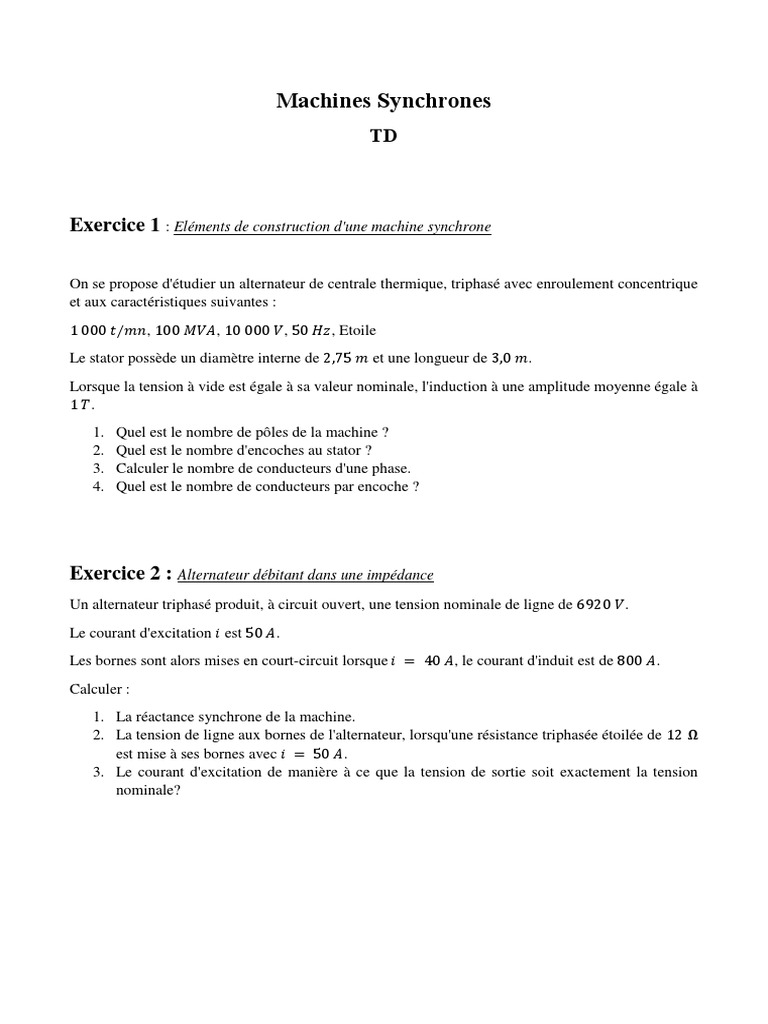

Machines Synchrones

TD

Exercice 1 : Eléments de construction d'une machine synchrone

On se propose d'étudier un alternateur de centrale thermique, triphasé avec enroulement concentrique

et aux caractéristiques suivantes :
1 000 𝑡/𝑚𝑛, 100 𝑀𝑉𝐴, 10 000 𝑉, 50 𝐻𝑧, Etoile
Le stator possède un diamètre interne de 2,75 𝑚 et une longueur de 3,0 𝑚.
Lorsque la tension à vide est égale à sa valeur nominale, l'induction à une amplitude moyenne égale à
1 𝑇.
1. Quel est le nombre de pôles de la machine ?
2. Quel est le nombre d'encoches au stator ?
3. Calculer le nombre de conducteurs d'une phase.
4. Quel est le nombre de conducteurs par encoche ?

Exercice 2 : Alternateur débitant dans une impédance

Un alternateur triphasé produit, à circuit ouvert, une tension nominale de ligne de 6920 𝑉.
Le courant d'excitation 𝑖 est 50 𝐴.
Les bornes sont alors mises en court-circuit lorsque 𝑖 = 40 𝐴, le courant d'induit est de 800 𝐴.
Calculer :
1. La réactance synchrone de la machine.
2. La tension de ligne aux bornes de l'alternateur, lorsqu'une résistance triphasée étoilée de 12 Ω
est mise à ses bornes avec 𝑖 = 50 𝐴.
3. Le courant d'excitation de manière à ce que la tension de sortie soit exactement la tension
nominale?
Exercice 3 : Alternateur relié au réseau infini
Un turbo-alternateur triphasé, couple en étoile, possède les caractéristiques nominales suivantes :
1.2 𝑀𝑉𝐴, 17.32 𝑘𝑉, 50 𝐻𝑧, 4 pôles
La résistance du stator est négligeable et la caractéristique à vide est donnée par 𝑖 = 5 𝐴 et 𝐸 = 3 𝑘𝑉.
Les bornes du stator étant court-circuitées, on mesure un courant de ligne de 40 𝐴 lorsque le courant
d'excitation vaut 15 𝐴.
1. Calculer les paramètres de la machine et le courant nominal.
2. Pour un courant d'excitation égal à 15 A, calculer le courant sachant que le facteur de puissance
est égal à l’unité. Discuter les conditions de fonctionnement.
3. Déterminer le courant d'excitation qui permettrait à l’alternateur de débiter son courant nominal
sous la tension nominale avec un facteur de puissance égal à l’unité. Calculer l'angle électrique.
4. On garde le courant d'excitation précédant et la machine fournit une puissance égale à 0.6 𝑀𝑊.
Calculer :
a) le courant,
b) le facteur de puissance,
c) l'angle électrique
d) Préciser le sens de transfert d'énergie réactive.

Exercice 4 : Moteur synchrone en charge

Un turbomoteur triphasé de 3 000 𝑘𝑉𝐴, 6.9 𝑘𝑉 possède une réactance synchrone de 10 Ω par phase.
Le stator est raccorde en étoile.
Le moteur absorbe 3000 𝐾𝑊 avec un facteur de puissance de 0.9 𝐴𝑉. Determiner :
1. Le courant nominal.
2. Le courant absorbé,
3. La valeur et le sens de transfert de puissance réactive échangée avec le réseau
4. La tension induite,
5. L'angle électrique
6. La puissance active maximale.
7. Tracer un diagramme électrique approximatif.
8. Le moteur consommant la même puissance active précédente, à quelle tension induite minimale
peut-on fonctionner ? Calculer le courant, la puissance réactive et l'angle électrique
correspondants.
Exercice 5 : Alternateur débitant dans un réseau infini
Un alternateur industriel présente les caractéristiques suivantes :
• Puissance nominale : 10 𝑀𝑉𝐴
• Tension nominale de ligne : 10 𝐾𝑉
• Réactance synchrone : 10 Ω
• Fréquence : 50 Hz
• Nombre de paires de pôles : 2
A vide, la tension entre lignes est de 10 𝐾𝑉 lorsque le courant d'excitation est de 50 𝐴.
Dans les conditions de l'étude, il fournit au réseau une puissance active de 8 000 𝐾𝑊 et une puissance
réactive de 6 000 𝐾𝑉𝐴𝑟.
Calculer :
1. Le courant de ligne 𝐼(𝐴),
2. le facteur de puissance 𝐹𝑃
3. la tension induite simple 𝐸(𝑉)
4. La réactance synchrone 𝑥(𝑝. 𝑢. ) ainsi que le courant d'excitation nécessaire 𝑖(𝐴).
