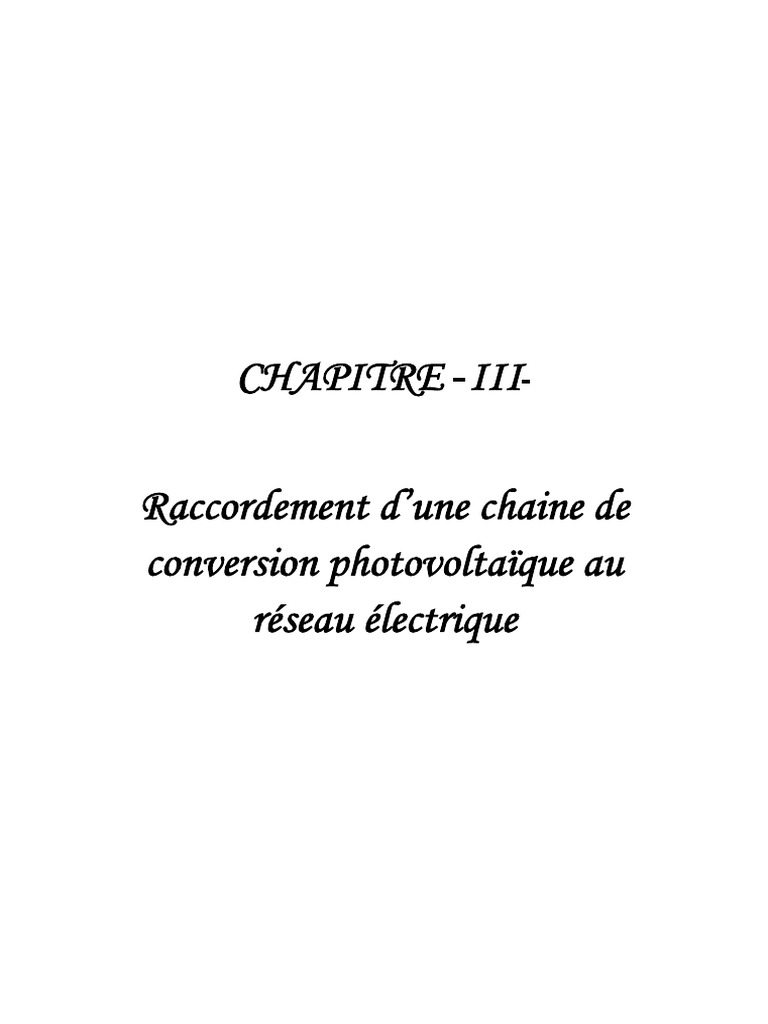

CHAPITRE -III-

Raccordement d’une chaine de

conversion photovoltaïque au
réseau électrique
Chapitre III Raccordement d’une chaine de conversion photovoltaïque au
réseau électrique

1. Introduction

Dans ce chapitre, nous essayerons d'appliquer une technique de commande MPPT qu’est
celle de perturber et observer (P&O) sur une application réelle : la conversion de l'énergie
photovoltaïque issue du GPV en énergie électrique et son injection dans un réseau électrique
monophasé par l'intermédiaire d'un convertisseur monophasé DC-AC (onduleur de tension).

L'objectif principal de ce chapitre est donc l'étude d'un système de conversion

photovoltaïque débitant dans un réseau électrique. Pour parvenir, il faut prendre en compte les
propriétés du réseau électrique (fréquence et la valeur maximale de la tension), en plus de
ces conditions, il faut obtenir un courant et une tension parfaitement sinusoïdaux et en phase
pour maximiser le facteur de puissance (facteur de puissance unitaire)

2. Principe de l’installation photovoltaïque raccordée au réseau électrique.

Le schéma bloc d'une telle installation est représenté par la figure (37) et est constitué de deux
étages principaux :

- L'étage DC-DC : Cet étage d'adaptation (hacheur Boost) dispose d'une commande MPPT
qui lui permet de rechercher le PPM.

L'algorithme de recherche MPPT peut être plus ou moins complexe en fonction du

type D'implantation choisi et des performances recherchées. Cependant au final, tous
les algorithmes performants doivent jouer sur la variation du rapport cyclique du
convertisseur de puissance associé. La commande que nous choisissons (c'est juste un choix
non limité) pour fonctionner en PPM c'est l’algorithme perturbe et observe.

- L'étage DC-AC : c'est un onduleur monophasé en pont complet, et est un dispositif

permettant de transformer en alternatif une énergie électrique de type continue. En plus de la
transformation de l'énergie, cet étage permet aussi de contrôler le courant de sortie de
l'onduleur dans le but d'obtenir un courant en phase avec la tension du réseau
garantissant ainsi une bonne qualité d'énergie [1].

33
Chapitre III Raccordement d’une chaine de conversion photovoltaïque au
réseau électrique

(a)

(b)

Figure (37): a) Schéma bloc général, b) contenu des schémas blocs [1].

3. Définition des éléments de l’installation utilisée.

La figure (37) représente les éléments de base d’un système photovoltaïque raccordé
au réseau électrique monophasé contenant :

1- Générateur photovoltaïque composé de plusieurs modules connectés en série-parallèle.

2- Convertisseur DC-DC (hacheur survolteur).

3- Convertisseur DC-AC (onduleur monophasé).

4- Réseau électrique monophasé avec son filtre Rg-Lg [1].

34
Chapitre III Raccordement d’une chaine de conversion photovoltaïque au
réseau électrique

a. Convertisseur DC-AC

Un onduleur (variateur de fréquence) est un convertisseur statique assurant la

conversion continue - alternative. Il modifie de façon périodique les connections entre
l’entrée (la tension de la capacité) et la sortie (le réseau électrique) et permet d’obtenir à la
sortie une tension et un courant alternatifs de valeur moyenne nulle.

La conversion continue-alternative est assurée par les commutations des interrupteurs de

l’onduleur qui vont ainsi effectuer des connexions temporaires entre les bornes de la source
d’alimentation continue et les bornes de la charge alternative.

Le transfert d’énergie est contrôlé par le rapport entre intervalles d’ouverture et de

fermeture (rapport cyclique) de chaque interrupteur, donc par la modulation des impulsions de
contrôle de ces interrupteurs (MLI ou autre technique de modulation : Hystérésis, SVM ,
prédictive) [2].

Les objectifs principaux d’une modulation MLI sont les suivants :

- Permettre un contrôle fin de l’amplitude du fondamental de tensions de sortie

généralement sur la plus grande plage possible.

- Obtenir dans la charge électrique des courants dont la variation est proche de là
sinusoïdale par le contrôle de l’évolution des rapports cycliques et grâce à une
fréquence élevée de commutation des interrupteurs.

- Imposer à l’entrée de l’onduleur un courant continu avec des composantes

alternatives d’amplitudes réduites et de fréquence élevée.

La tension de sortie aux bornes de la charge peut prendre trois valeurs : +Vdc , 0 ,-Vdc. Cette
possibilité d’obtenir des intervalles de temps ou la tension de sortie est nulle permet mieux
d’approcher une tension de sortie sinusoïdale [2].

La figure (38) montre la topologie de base de l’onduleur monophasé commande par MLI.

35
Chapitre III Raccordement d’une chaine de conversion photovoltaïque au
réseau électrique

Figure (38) : Onduleur monophasé en pont complet et ses formes d'ondes [1].

Remarque.

Notons que les deux interrupteurs sur un même bras ne peuvent pas fonctionner en même
temps (risque de court-circuit de la source) [1].

b. Modélisation de l’onduleur monophasé

L’application de la commande MLI à l’onduleur oblige la tension de sortie de l’onduleur a

prendre une valeur parmi ces possibilités ( +Vdc,0 ou -Vdc). Toutes les possibilités de
connexions (séquences de fonctionnement possibles) sont données par la figure (39).

Figure (39) : Les séquences de fonctionnement possible [1].

36
Chapitre III Raccordement d’une chaine de conversion photovoltaïque au
réseau électrique

V = S .V = V V = S . V = −V
I = S .I = I Séquence a I = S .I = I séquence b

V = S .V = 0 V = S .V = 0
I = S .I = 0 Séquence c I = S .I = 0 séquence d

Le signal de commande Sij prend les trois valeurs 1, 0 et -1. La tension de la charge Vab peut
être donnée en fonction de celle du bus continu Vdc par :

V = S .V
I = S .I (18)

c. Commande du système de conversion.

Figure(40): Schéma global de commande du système photovoltaïque connecté au réseau

monophasé [1].

Le schéma de commande global du système photovoltaïque débitant dans un réseau

électrique est donné par la figure (40). L’étage DC-DC reste inchangé. Pour l’étage DC-AC,
∗ ∗
la tension du bus continu est régulée autour d’une référence (dans notre cas =
) par un régulateur Rv . La tension du réseau (vg(t)= Vgmax sin(ωt)) est extraite à

37
Chapitre III Raccordement d’une chaine de conversion photovoltaïque au
réseau électrique

l'aide d'une boucle à verrouillage de phase PLL (Phase Locked Loop) pour générer la
pulsation (fréquence du réseau électrique) afin de la synchroniser avec le courant de celui-ci
(Ig) , en conséquence on aura un facteur de puissance unitaire coté réseau (courant en
phase avec la tension). A son tours, le courant du réseau mesuré sera asservi autour d’une
référence ( ∗ ) par un régulateur (Ri) avant de générer les signaux de commande des
interrupteurs du variateur de fréquence [3].

d. Boucle de régulation du courant

Pour la boucle de courant, nous avons utilisé un correcteur type PI du moment que le système
à corriger est simple (filtre R-L du premier ordre). Le régulateur PI est simple du
point de vue implantation, composé d'un terme proportionnel et d'un terme intégral. La
fonction de transfert d'un correcteur PI est de la forme :

( )= 1+ = . (19)

est le gain du correcteur, est la constante de temps d'intégration. La présence de

l'intégrateur assurera une précision statique meilleure. La boucle de régulation est donnée par
la figure (41) [1].

Figure(41): Boucle de régulation du courant de sortie [1].

La tension de la charge est donnée par la relation suivante :

= + . + . (20)

En utilisant la transformation de Laplace, le courant du réseau est donné par :

( )= ( )− ( ) (21)

Avec la tension de sortie de l’onduleur obtenue par (l’équation du modèle de l’onduleur):

38
Chapitre III Raccordement d’une chaine de conversion photovoltaïque au
réseau électrique

= . (22)

Les signaux de commande des interrupteurs SC sont générés à la sortie du régulateur de

courant Ri par:

∗
= − . (23)

Calcul des régulateurs

e. Régulateur

La fonction de transfert de la boucle fermée pour la tension est donnée par :

( ) .
.
( )= ∗ ( )
= (24)
.
.

Que l’on peut mettre sous la forme :

( ) ( ).
( )= ∗ ( )
= (25)
.

Par comparaison des relations (24) et (25) on déduit les gains KPV et KIV, par :

. .
= , = (26)

f. Régulateur Ri

De la même manière que pour le régulateur de tension, le régulateur de courant Ri de la

figure (41) se calcule comme suit :

( ) .
( )= ∗( )
= (27)
.

Les paramètres de KPi et KIi, sont donnés par :

. .
= , = (28)

39
Chapitre III Raccordement d’une chaine de conversion photovoltaïque au
réseau électrique

4. Les résultats de simulations

Les simulations présentées dans ce qui suit sont faites dans l’environnement Matlab software.
Les valeurs des paramètres de simulation sont : (fréquence d’échantillonnage 20 KHz).

 Profil de variation de l‘ensoleillement G: [1000 W/m2 – 600 W/m2 – 800 W/m2]

 Le réseau électrique : fg=50Hz, Vmax=110V, Rg=0.5Ω, Lg=5mH.
 Le générateur photovoltaïque GPV : MSX60 dont les paramètres sont :

% Les paramètres du module solaire de type MSX60 *******

Rsm=0.45 ; %the series resistance of a the solar array.

Iopm=3.5 ; %is the optimal current of the module
Vopm=17.1 ; %is the optimal voltage of the module
q=1.6e-19 ; %is the electron charge.
Kb=1.38e-23 ; %is Boltzman's constant.
A=1.72 ; %is the p-n junction's ideality factor.
Noct=25 ; %is the nominal temperature of the cell
Iscm=3.81 ; %The PV array’s short-circuit current
Alpha=0.00065; %ceofficient of the current variation in short circuit.
beta=0.004 ;% ceofficient of the voltage variation in short circuit.
Vcom=21.1 ; % open-circuit voltage
Ns=25 ; % number of series modules.
Np=1 ; %the number of parallel modules.

%Caractéristique du générateur solaire ********************

Vop=Ns*Vopm;
Vco=Ns*Vcom;
Isc=Np*Iscm;
Iop=Np*Iopm;
Rs=(Ns/Np)*Rsm;

 Condensateur du bus continu : C=500μF.

 régulateur PI pour la tension (Vdc)
kpv = 4*xiv^2*c/tauv;%
kiv = 4*xiv*cdc/tauv^2;%
xiv = sqrt(2)/2;
tauv = 1e-4;
 régulateu PI du courant du réseau (Ig)
kpi = 4*xii^2*lg/taui;
kii = 4*xii*lg/taui^2

40
Chapitre III Raccordement d’une chaine de conversion photovoltaïque au
réseau électrique

Courant du réseau Ig
et sa référence (A) G=1000W/m2 G=500W/m2 G=800W/m2
50 Ig
0 Ig*
-50
0 0.02 0.04 0.06 0.08 0.1 0.12
Temps (s)
et tension (V)
Courant (A)

100
du réseau

Vg
0 3*Ig

-100
0 0.02 0.04 0.06 0.08 0.1 0.12
Temps (s)

500
de l'onduleur (V)
Tenson de sortie

Vab

-500
0 0.005 0.01 0.015 0.02 0.025 0.03 0.035 0.04 0.045 0.05
Temps (s)

600
et tension (V)
Courant (A)

du GPV

400 Vpv
G=1000 W/m2 G=600 W/m2 G=800 W/m2 20*Ipv
200

0
0 0.02 0.04 0.06 0.08 0.1 0.12
Temps (s)

1500
du GPV (W)
Puissance

1000

500
0 0.02 0.04 0.06 0.08 0.1 0.12
Temps (s)

400
bus continu
Tension du

Vdc (V)

200

0
0 0.02 0.04 0.06 0.08 0.1 0.12
Temps (s)

Figure (42) : Evolution dans le temps des paramètres essentiaux de la chaine photovoltaïque

41
Chapitre III Raccordement d’une chaine de conversion photovoltaïque au
réseau électrique

Interprétation des courbes

Pour valider les connaissances théoriques avancées précédemment, un test de simulation est
donné. Le profil de variation de l’éclairement est un changement brusque de la valeur
1000W/m2-600W/m2-800W/m2. Un tel profil montre la dynamique de recherche du PPM et la
performance de commande utilisée pour l’injection de la puissance extraite du GPV dans le
réseau électrique. Les figures (42) montrent d’abord que le courant du réseau suit
parfaitement sa référence issue de la partie commande d’une part, et d’autre part, il suit les
variations des conditions climatiques de l’éclairement, ce qui montre le bon design du
régulateur de courant. Aussi, le facteur de puissance unitaire coté réseau est atteint en
remarquant que le courant injecté dans le réseau est parfaitement en phase avec sa tension.
Quant à la tension Vab de la sortie de l’onduleur, elle est affecté par la commutation des
interrupteurs en variant de +Vdc, 0, -Vdc en parfaite concordance avec la théorie.

Les autres paramètres comme le courant du GPV, tension du GPV, puissance du GPV et la
tension du bus continu sont illustrés confirmant la théorie avancée aux chapitres précédant et
montrant le bon design des régulateurs utilisés.

5. Conclusion

Dans ce chapitre une application des systèmes de conversion photovoltaïque et son

raccordement au réseau électrique, La chaine de conversion comporte deux étages : le premier
déjà cité et analysé dans le chapitre précédent qu’est l’étage DC-DC fonctionnant en
MPPT basée sur l’algorithme Perturbe and observe l’autre étage est l’étage DC -AC
comportant un variateur de fréquence monophasé.

Nous avons appliqué cette commande pour obtenir une conversion de puissance vers le réseau
électrique avec un facteur de puissance unitaire (courant en phase avec la tension) pour avoir
une bonne qualité d’énergie.

42
Conclusion
générale
 Conclusion générale

Le travail qu’on a présenté traite la conversion d’énergie photovoltaïque et son

injection dans le réseau électrique. La chaine étudiée comporte un GPV, un hacheur
adaptateur d’impédance fonctionnant en mode MPPT pour l’extraction du maximum de
puissance du GPV. Ensuite un étage DC-AC est intercalé entre le réseau et le hacheur. Les
signaut de commande des interrupteurs proviennent d’un système incluant deux régulateurs PI
classique, L’un pour la régulation de la tension du bus continu et l’autre pour la régulation du
courant injecté dans le réseau.

Les résultats de simulation montrent de bonnes performances en termes de poursuite et

de régulation avec un facteur de puissance unitaire coté réseau

43
Références
Références Bibliographiques

[1] Said Chikha «Optimisation de la puissance dans les systèmes photovoltaïques. » Mémoire
de magister, université Larbi Ben M’hidi Oum El Bouaghi, 14/12/2011

[2] Djeriou Salim «Simulation d’un système photovoltaïque alimentant une machine
asynchrone. » Magister en électrotechnique, université Ferhat Abbas de Sétif, 03/07/ 2011

[3] Boukhers Djamil «optimisation d’un système d’énergie photovoltaïque application au

pompage. » Magister en électrotechnique université Mentouri de Constantine 28/ 11/ 2007

[4] Bendjellouli Zakaria « contribution a la modélisation d’une cellule solaire. » Magistère

En : Micro-électronique-photovoltaïque, université de Bechar, 28 / 06 / 2009

[5] Ayache Khedidja «Modélisation et Simulation d’un Générateur Photovoltaïque Couplé à

un Réseau Électrique. » Mémoire de Magister, Université Mohamed Chérif Messaâdia de
Souk-Ahras, 30/09/2014

44
Abstract

The present work investigates how to transfer efficiently the solar energy to the load side
using methods (Perturb & Observe and Conductance Increment) where a compromise
speed–accuracy should be made to track the Maximum Power Point MPP. Simulation of
different MPPT techniques has been carried out showing performance of each method.

As a practical example, a PV conversion chain composed of PV array, Buck-Boost power

converter used as maximum power point tracking (MPPT) and a single phase DC-AC power
conditioning stage for PV-grid connected system is used. The model of the proposed system is
simulated by MATLAB / Simulink.

Résumé

Le présent travail examine comment transférer efficacement l'énergie solaire vers la charge en
utilisant des méthodes (Perturber & Observer et Incrémentation de Cnductance) où un
compromis vitesse - précision doit être fait pour la recherche du point à puissance maximale
MPP. Une étude exhaustive des techniques MPPT a été réalisée montrant la mise en œuvre et
les performances de chaque méthode.

Comme un exemple pratique, la chaine de conversion PV composée par un générateur PV, un

convertisseur statique DC-DC « Buck-Boost » utilisant la commande MPPT connectée au
réseau électrique monophrasé. Le modèle proposé est simulée par MATLAB / Simulink.

45
