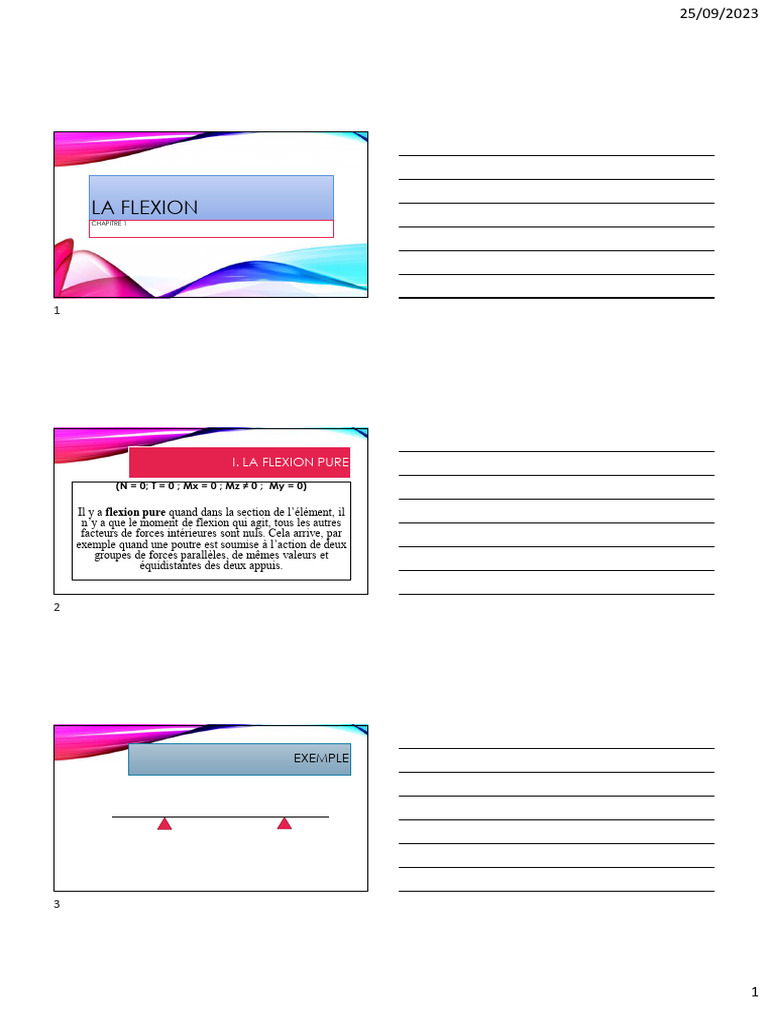

LA FLEXION
CHAPITRE 1

I. LA FLEXION PURE
(N = 0; T = 0 ; Mx = 0 ; Mz ≠ 0 ; My = 0)

Il y a flexion pure quand dans la section de l’élément, il

n’y a que le moment de flexion qui agit, tous les autres
facteurs de forces intérieures sont nuls. Cela arrive, par
exemple quand une poutre est soumise à l’action de deux
groupes de forces parallèles, de mêmes valeurs et
équidistantes des deux appuis.

EXEMPLE

1
 25/09/2023

CONTRAINTE
Considérons maintenant l’état déformé de la poutre.

La condition d’équilibre qui lie les contraintes et les

efforts internes :

En introduisant l’expression de σ dans l’expression précédente, on obtient:

De (1) et (2), on obtient:

2
 25/09/2023

DEFORMATION
La flexion de la poutre se manifeste par une courbure de son axe
longitudinal sur le même plan de flexion. Ainsi, le problème de
détermination des déplacements se résume à l’obtention de l’équation
de la ligne élastique de la poutre.
On a:

En remplaçant, on obtient:

L’équation différentielle de la ligne élastique s’écrira donc :

3
 25/09/2023

II. FLEXION DEVIEE

(N = 0 ; Mx = 0 ; Mz ≠ 0 ; My ≠ 0)

10

On est en présence de la flexion déviée d’un élément quand les

forces extérieures provoquant la flexion agissent dans un plan qui
ne coïncide avec aucun des plans principaux d’inertie de la
section transversale de l’élément.
Pour étudier la flexion déviée, on décompose la force P en
composantes Pz et Py suivant les axes principaux d’inertie de la
section droite z et y :
• Pz = Psin ; Py = Pcos.

11

1.1 MOMENT FLÉCHISSANT

Supposons que cette force est

appliquée à l’extrémité libre
d’une poutre console encastrée
à l’autre extrémité. Les moments
fléchissant Mz et My dans une
section s-s d’abscisse x dus aux
forces Pz et Py ont pour valeurs :
Mz = - Py x = - Pxcos ;
My = - Pz x = - Pxsin.

12

4
 25/09/2023

En posant M = - Px , on obtient :

Mz = Mcos ;
My = Msin
et M = M2 M2
z y

13

1.2. CONTRAINTE
Dans la section s-s, les contraintes normales  en chaque point
de coordonnées z et y sont déterminées par l’expression :

où, Iz et Iy sont les moments d’inertie centraux de la section

droite par rapport aux axes z et y.

14

1.3. POSITION DE L’AXE NEUTRE

L’axe neutre est l’axe sur lequel les contraintes normales  sont nulles ; son
équation est obtenue en posant l’expression des contraintes normales égale
à zéro :

En remplaçant Mz et My par leurs valeurs des expressions, on obtient :

15

5
 25/09/2023

Cette expression est l’équation de l’axe neutre, elle décrit sa position

dans le plan de la section droite. On remarquera que l’axe neutre passe
par l’origine du repère et que sa position sera entièrement déterminée
par l’angle d’inclinaison  par rapport à l’axe des abscisses z.

16

Soit D un point appartenant à l’axe neutre, les coordonnées zD et

yD du point D vont donc vérifier l’équation de l’axe neutre :

Si Iz = Iy , on a : tan = - tan  , dans ce cas, l’axe neutre sera

perpendiculaire à la ligne d’action de la force résultante P.

17

1.4. CRITÈRE DE RÉSISTANCE

La condition de résistance doit être vérifiée pour la fibre la plus tendue et pour
la fibre la plus comprimée. Les fibres les plus tendues et les plus comprimées
sont les fibres les plus éloignées de l’axe neutre. Ainsi, on doit avoir :

18

6
 25/09/2023

III. FLEXION COMPOSEE

(Mz ≠ 0 ; N ≠ 0)
Il y a flexion composée en cas d’action combinée de la flexion (simple ou
déviée) et de la traction ou de la compression.

19

2.1. CONTRAINTE
Pour les contraintes normales, on obtient l’expression suivante :
 = N + Mz + My
avec, N , Mz , My - les contraintes normales dues à l’effort
normal N et aux moments de flexion Mz et My :

N Mz My
 =   y z
A Iz Iy

20

21

7
 25/09/2023

2.2. NOYAU CENTRAL

Le noyau central d’une section est le domaine

entourant le centre de gravité de la section
pour lequel une force P appliquée en on
intérieur provoque en tous les points de ladite
section des contraintes normales de même
signe (c’est-à-dire des contraintes de traction
ou des contraintes de compression).

22

23

IV. FLEXION SIMPLE

(T = 0 ; Mx = 0 ; Mz ≠ 0 ou My ≠ 0)

En flexion simple, à côté du moment fléchissant M

agit aussi l’effort tranchant T. En flexion, l’action
du moment est presque toujours accompagnée de
celle de l’effort tranchant.

24

8
 25/09/2023

3.1. CONTRAINTE NORMALE

Comme dans le cas de flexion pure:

25

3.2. CONTRAINTE TANGENTIELLE

Soit une poutre G0G1 soumise à une charge P

Isolons un tronçon de poutre de longueur dx. En terme de

contrainte sur les deux facettes, cela donne :

26

27

9
 25/09/2023

28

2. EXEMPLES DE SECTIONS SIMPLES

29

30

10
 25/09/2023

31

3. 3. DEFORMATION

Comme dans le cas de la flexion pure:

32

33

11
 25/09/2023

3.4. LES FORMULES DE BRESSE

On établira les déformations dues à chacune des

sollicitations N(x), T(x) et M(x) le long de la poutre ; les
déformations dues aux efforts extérieurs seront
obtenues par principe de superposition. On calculera
les déplacements u(x), v(x) translations suivant les
axes x et y, ainsi que θ(x) rotation autour de l’axe z du
centre de gravité G d’une section Σ d’abscisse x ; on
supposera connues les déformées u0, v0 et θ0 de la
poutres à l’origine .

34

DEFORMATIONS DUES A L’EFFORT NORMAL

 Par convention de signe :

N > 0 s’il provoque un raccourcissement du tronçon dx, c’est à
dire un rapprochement des sections Σ et Σ’.
(compression) :

35

• Le déplacement du centre de gravité G de la section Σ

située à l’abscisse x, par rapport à la section Σ0 de centre
de gravité G0 vaut donc :

36

12
 25/09/2023

DEFORMATIONS DUES AU MOMENT FLECHISSANT

• Considérons une section S(ξ ) à une abscisse ξ ≤ x . Sous

l’effet du moment fléchissant M(ξ), la section S, située à
l’abscisse ξ, subit une rotation :

• cette rotation entraîne dans la section Σ située à l’abscisse

x, une translation suivant y :

37

• Les déplacements de G, centre de gravité de la section Σ,

valent donc :

 la rotation θ0 à l’origine provoque une translation verticale

de la section Σ d’une valeur θ0 (x − x 0 ) suivant le même
raisonnement que précédemment.

38

GENERALISATION : LES FORMULES DE BRESSE

• Considérons la poutre G0G1 soumise à un chargement
extérieur et à des déplacements u0, v 0 et θ0 en G0. Alors
les déplacements du point G, centre de gravité de la
section Σ à l’abscisse x valent :
