FORM : AMON A.

LES BASCULES
SYSTEMES AUTO

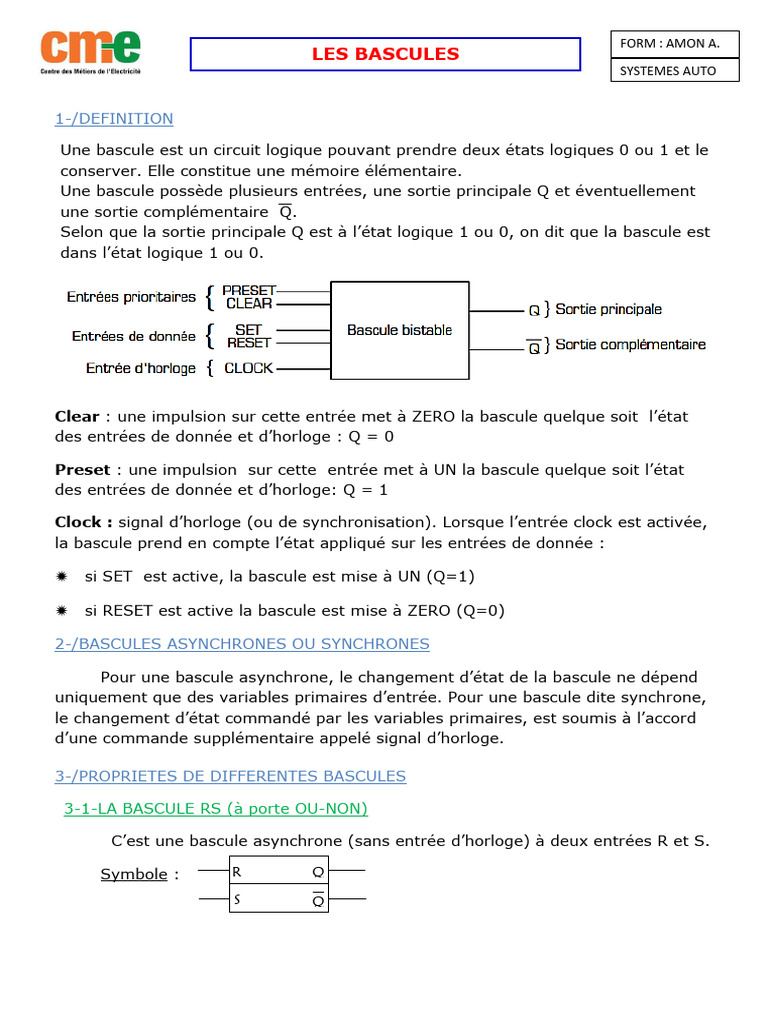

1-/DEFINITION

Une bascule est un circuit logique pouvant prendre deux états logiques 0 ou 1 et le
conserver. Elle constitue une mémoire élémentaire.
Une bascule possède plusieurs entrées, une sortie principale Q et éventuellement
une sortie complémentaire Q.
Selon que la sortie principale Q est à l’état logique 1 ou 0, on dit que la bascule est
dans l’état logique 1 ou 0.

Clear : une impulsion sur cette entrée met à ZERO la bascule quelque soit l’état
des entrées de donnée et d’horloge : Q = 0

Preset : une impulsion sur cette entrée met à UN la bascule quelque soit l’état
des entrées de donnée et d’horloge: Q = 1

Clock : signal d’horloge (ou de synchronisation). Lorsque l’entrée clock est activée,
la bascule prend en compte l’état appliqué sur les entrées de donnée :

✹ si SET est active, la bascule est mise à UN (Q=1)

✹ si RESET est active la bascule est mise à ZERO (Q=0)

2-/BASCULES ASYNCHRONES OU SYNCHRONES

Pour une bascule asynchrone, le changement d’état de la bascule ne dépend

uniquement que des variables primaires d’entrée. Pour une bascule dite synchrone,
le changement d’état commandé par les variables primaires, est soumis à l’accord
d’une commande supplémentaire appelé signal d’horloge.

3-/PROPRIETES DE DIFFERENTES BASCULES

3-1-LA BASCULE RS (à porte OU-NON)

C’est une bascule asynchrone (sans entrée d’horloge) à deux entrées R et S.

Symbole : R Q

S Q
 Table de fonctionnement Table de transition

R S Q Q Fonction
Mémo Q Q+ R S
0 0 Q-1 Q-1
risation 0 0 X 0
0 1 1 0 Mise à 1 0 1 0 1

1 0 0 1 Mise à 0 1 0 1 0
1 1 0 X
1 1 Interdit
NB : Q est la sortie actuelle et Q+ est la sortie suivante

CHRONOGRAMME

3-2-LA BASCULE D (active sur niveau)

C’est une bascule synchrone à une entrée dont la sortie recopie l’entrée.

(Q=D quand H=1). Symbole

Table de fonctionnement Table de transition

D H Q Q Q Q+ D

0 1 0 1 0 0 0

1 1 1 0 0 1 1

X 0 Q-1 Q-1 1 0 0

1 1 1
 3-3-LA BASCULE D (active sur front)

C’est une bascule synchrone à une entrée dont la sortie recopie l’entrée. (Q=D
quand H=1, sur front montant ou descendant)

Symboles

3-4/ LA BASCULE T(Toggle)

C’est une bascule dont la sortie bascule à chaque excitation de son entrée T

Symbole
T Q

Table de fonctionnement Table de transition

T Q
Q Q+ T
Etat
0 0 0 0
précédent

1 basculement 0 1 1

1 0 1

1 1 0
3-5/ La bascule JK

C’est une bascule synchrone à deux entrées J et K. Son symbole est

Entrée d’horloge active Entrée d’horloge active

sur front montant sur front descendant
Fonctionnement de la bascule JK :

J=K=0 alors Q=Q-1(c’est la mémorisation)

J≠K alors Q=J (mise à 0 ou à 1)

J=K=1 alors la sortie Q bascule (c’est le basculement)

Table de fonctionnement Table de transition

J K H Q Q Q Q+ J K
0 0 Q-1 Q-1 0 0 0 X
0 1 0 1 0 1 1 X
1 0 1 0 1 0 X 1
1 1 Q-1 Q-1 1 1 X 0
X X 0 Q-1 Q-1
 Année Académique 2023 - 2024
TRAVAUX DIRIGES : LES BASCULES Classe : 2BTS EII & MISP
EXERCICE 1

Soit une bascule RSH (bascule RS avec une entrée d’horloge H). Reproduisez et
Complétez le chronogramme ci-dessous :

EXERCICE 2

1-/Réalisez une bascule T avec une bascule JK.

2-/réalisez une bascule T avec une bascule D.

EXERCICE 3

1/Soit la bascule JK suivante

Tracez le chronogramme de H et Q.

2/Quelle est la fréquence fQ de Q par rapport à la fréquence fH de H ?

3/Tracez le chronogramme de H et Q

de la bascule suivante.

4/ Quelle est la fréquence fQ de Q par

rapport à la fréquence fH de H ?
EXERCICE 4

1/Tracez le chronogramme de H, Q0 et Q1 pour le montage ci-dessous.

2 /soit le montage suivant:

Reproduisez et complétez le chronogramme ci-dessous.

EXERCICE 5

En vous basant sur le montage suivant, complétez la table ci-dessous

Impulsion de H Q2 Q1 J2 K2 J1 K1
Etat initial 0 0
1
2
3
4
5
6
