NOTE TECHNIQUE Note N° : 020721500

Tél : 01 48 15 09 09 COURANTS DE DEFAUT AUX BORNES D'UN

Fax : 01 43 05 08 24 ALTERNATEUR DE CENTRALE
Rév. : A

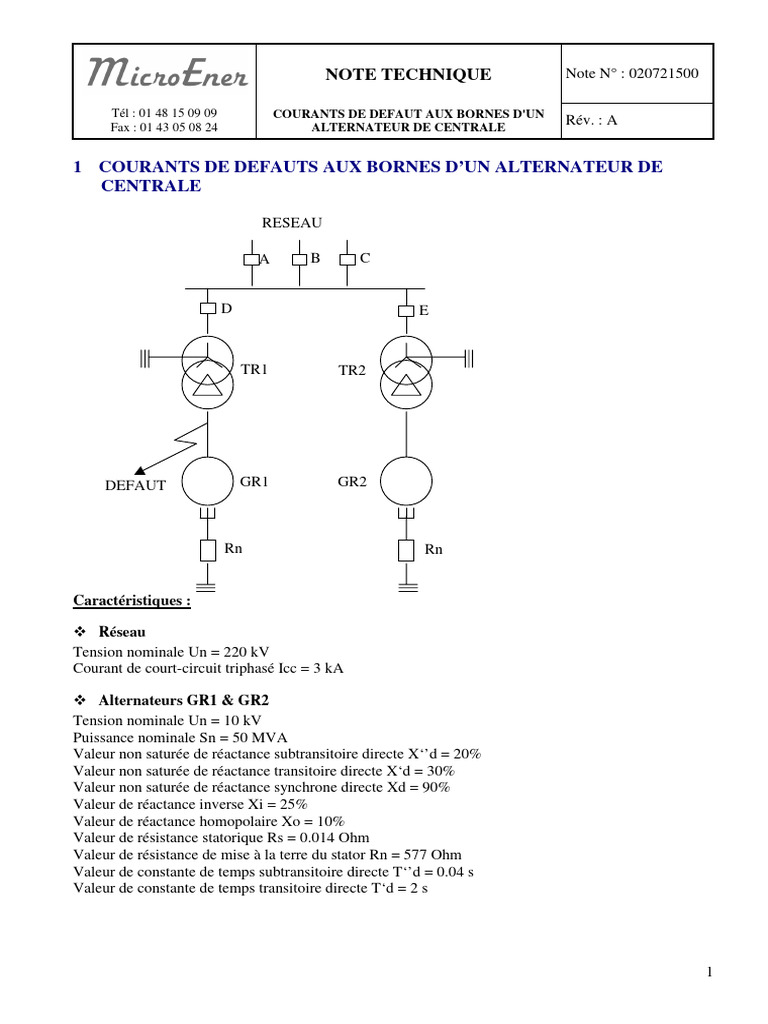

1 COURANTS DE DEFAUTS AUX BORNES D’UN ALTERNATEUR DE

CENTRALE

RESEAU

A B C

D E

TR1 TR2

DEFAUT GR1 GR2

Rn Rn

Caractéristiques :

! Réseau
Tension nominale Un = 220 kV
Courant de court-circuit triphasé Icc = 3 kA

! Alternateurs GR1 & GR2

Tension nominale Un = 10 kV
Puissance nominale Sn = 50 MVA
Valeur non saturée de réactance subtransitoire directe X‘’d = 20%
Valeur non saturée de réactance transitoire directe X‘d = 30%
Valeur non saturée de réactance synchrone directe Xd = 90%
Valeur de réactance inverse Xi = 25%
Valeur de réactance homopolaire Xo = 10%
Valeur de résistance statorique Rs = 0.014 Ohm
Valeur de résistance de mise à la terre du stator Rn = 577 Ohm
Valeur de constante de temps subtransitoire directe T‘’d = 0.04 s
Valeur de constante de temps transitoire directe T‘d = 2 s

1
 NOTE TECHNIQUE Note N° : 020721500

Tél : 01 48 15 09 09 COURANTS DE DEFAUT AUX BORNES D'UN

Fax : 01 43 05 08 24 ALTERNATEUR DE CENTRALE
Rév. : A

! Transformateurs TR1 & TR2

Couplage Etoile à la terre (HT) / Triangle (MT)

Tension nominale HT Un = 220 kV
Tension nominale MT Un = 10 kV
Puissance nominale Sn = 50 MVA
Tension de court-circuit Ucc = 12%

1.1 Méthode à employer pour le calcul des courants de défauts triphasés et à la

terre
DANS CE QUI SUIT L’APPORT DU SOUTIRAGE SERA NEGLIGE

Défaut triphasé :

Formule complète pour la valeur efficace :

 1 1  − T ''d  1
t
1  − T ''d
t
1 
Icctri = In  −  e +  −  e + 
 X ' ' d X ' d   X ' d Xd  Xd 

Application pour un temps d’élimination de défaut de 80 ms :

In = Sn / (Un x √3) = 50000 / (10 x √3) = 2887 A

0.08
 1 1  − 0.04
 − e = 0.2255
 0.2 0.3 

 1 1  −
0.08

 − e 2
= 2.1351
 0.3 0.9 

 1 
  = 1.1111
 0.9 

Icctri = 2887 (0.2255 + 2.1351 + 1.1111) = 10 kA

……………………………………………………………………………………………………………
……………………………………………………………………………………………………………
………………………………………………
