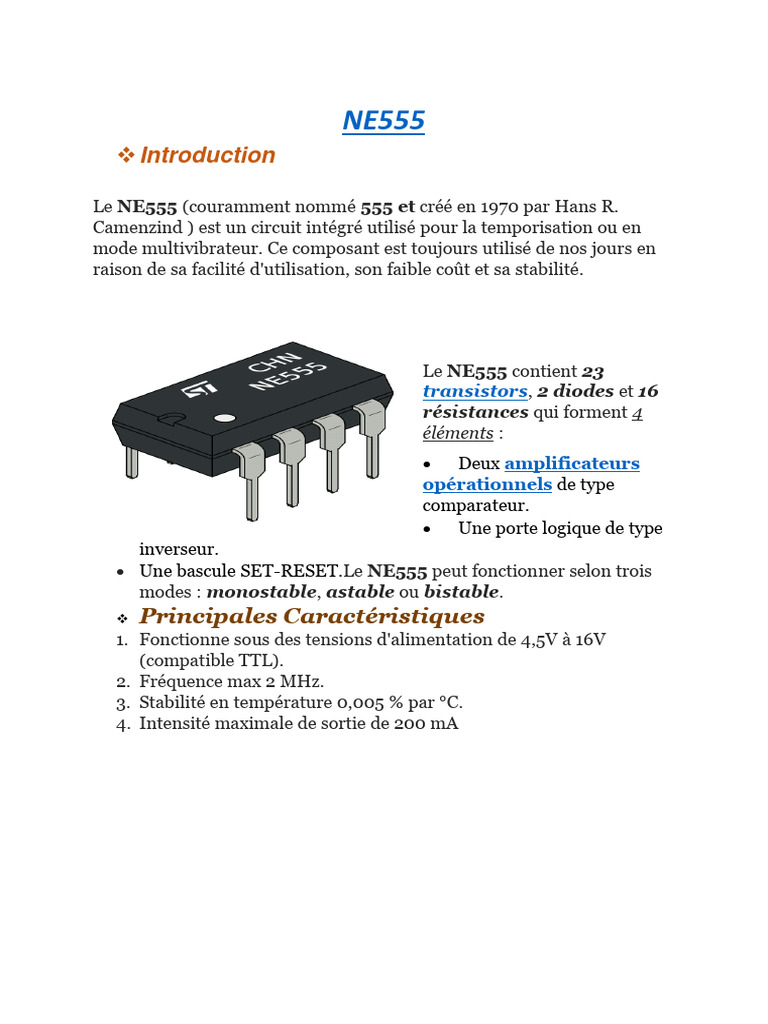

NE555

❖ Introduction

Le NE555 (couramment nommé 555 et créé en 1970 par Hans R.

Camenzind ) est un circuit intégré utilisé pour la temporisation ou en
mode multivibrateur. Ce composant est toujours utilisé de nos jours en
raison de sa facilité d'utilisation, son faible coût et sa stabilité.

Le NE555 contient 23
transistors, 2 diodes et 16
résistances qui forment 4
éléments :
• Deux amplificateurs
opérationnels de type
comparateur.
• Une porte logique de type
inverseur.
• Une bascule SET-RESET.Le NE555 peut fonctionner selon trois
modes : monostable, astable ou bistable.
❖ Principales Caractéristiques
1. Fonctionne sous des tensions d'alimentation de 4,5V à 16V
(compatible TTL).
2. Fréquence max 2 MHz.
3. Stabilité en température 0,005 % par °C.
4. Intensité maximale de sortie de 200 mA
On peut voir à partir du schéma bloc ci-dessus les différents composants
du NE555, soit :
• 2 comparateurs (jaune et rouge).
• 3 résistances configurées en diviseur de tension. Les deux tensions
respectivement de 1/3 et 2/3 de Vcc servent de références aux
comparateurs (vert).
• 1 bascule SET-RESET contrôlée par les comparateurs (indigo).
• 1 inverseur (fuchsia).
• 1 transistor pour décharger le condensateur de temporisation
(cyan).
❖ Brochage

Les broches représentées par une abréviation sont détaillées dans le

tableau ci-dessous
Remarque : en version CMOS le nom du composant est
généralement le LM555.

L'opération du NE555 suit la logique de fonctionnement du schéma bloc

présenté et peut prendre 4 états différents.
❖ Le signal RESET est à un niveau bas : La bascule est remise à
zéro, le transistor de décharge s'active et la sortie reste impérativement
à un niveau bas. Aucune autre opération n'est possible.
❖ Le signal TRIG est inférieur à 1/3 de VCC : la bascule est activée
(SET) et la sortie est à un niveau haut, le transistor de décharge est
désactivé.
❖ Le signal THRES est supérieur à 2/3 de VCC : la bascule est
remise à zéro (RESET) et la sortie est à un niveau bas, le transistor de
décharge s'active.
❖ Les signaux THRES et TRIG sont respectivement inférieurs à
2/3 de VCC et supérieurs à 1/3 de VCC : la bascule conserve son
état précédent de même que pour la sortie et le transistor de décharge.

❖ Fonctionnement astable (oscillateur)

En mode astable, le NE555 se comporte comme un oscillateur.

Cette fois-ci le montage nécessite 2 résistances et 1
 condensateur. La fréquence
d'oscillation et le rapport cyclique
peuvent se calculer via le calcul
suivant :

f = 1,44 / ((Ra + 2Rb) x C)

α = Rb / (Ra + 2Rb)

❖ Fonctionnement
monostable (timer unique)
En mode monostable, le timer génère une impulsion unique. Le
montage, tel que décrit ci-dessous) ne nécessite qu'une résistance et un
condensateur. La durée de l'impulsion dépend de la valeur de ces
composants et peut être calculé avec la formule suivante:
t = 1,1 x R x C
Le timer s'enclenche sur la broche 2 (TRIG) sur un signal descendant
qui correspond à 1/3 de VCC.
