Etude des structures

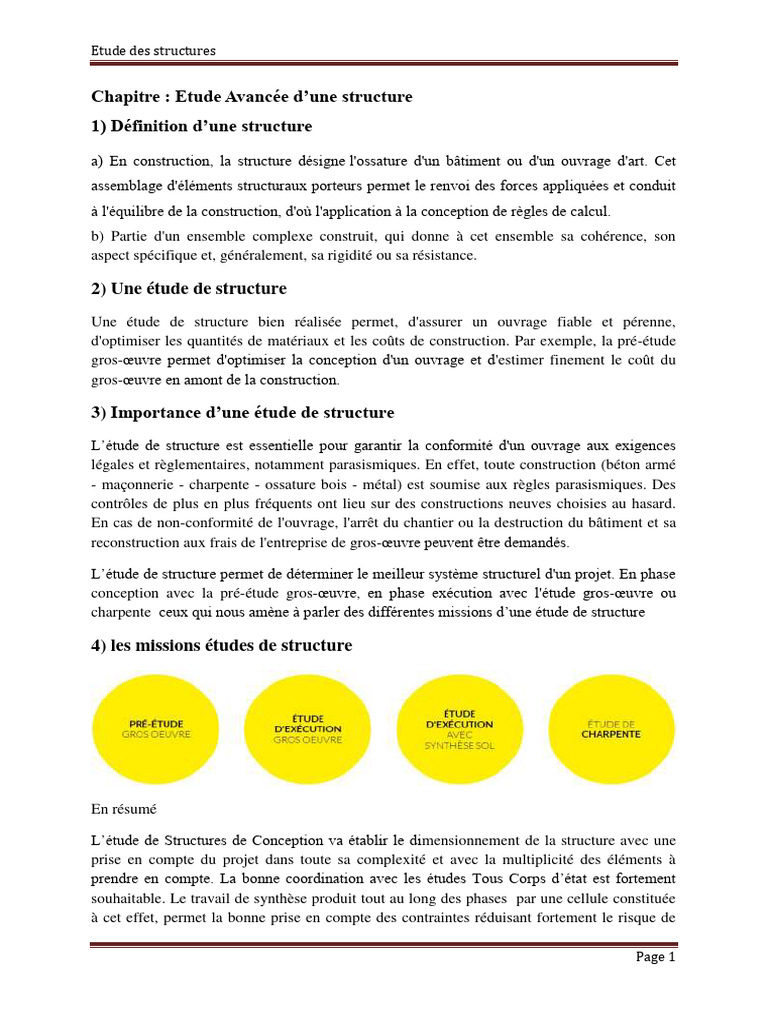

Chapitre : Etude Avancée d’une structure

1) Définition d’une structure

a) En construction, la structure désigne l'ossature d'un bâtiment ou d'un ouvrage d'art. Cet
assemblage d'éléments structuraux porteurs permet le renvoi des forces appliquées et conduit
à l'équilibre de la construction, d'où l'application à la conception de règles de calcul.
b) Partie d'un ensemble complexe construit, qui donne à cet ensemble sa cohérence, son
aspect spécifique et, généralement, sa rigidité ou sa résistance.

2) Une étude de structure

Une étude de structure bien réalisée permet, d'assurer un ouvrage fiable et pérenne,
d'optimiser les quantités de matériaux et les coûts de construction. Par exemple, la pré-étude
gros-œuvre permet d'optimiser la conception d'un ouvrage et d'estimer finement le coût du
gros-œuvre en amont de la construction.

3) Importance d’une étude de structure

L’étude de structure est essentielle pour garantir la conformité d'un ouvrage aux exigences
légales et règlementaires, notamment parasismiques. En effet, toute construction (béton armé
- maçonnerie - charpente - ossature bois - métal) est soumise aux règles parasismiques. Des
contrôles de plus en plus fréquents ont lieu sur des constructions neuves choisies au hasard.
En cas de non-conformité de l'ouvrage, l'arrêt du chantier ou la destruction du bâtiment et sa
reconstruction aux frais de l'entreprise de gros-œuvre peuvent être demandés.

L’étude de structure permet de déterminer le meilleur système structurel d'un projet. En phase
conception avec la pré-étude gros-œuvre, en phase exécution avec l'étude gros-œuvre ou
charpente ceux qui nous amène à parler des différentes missions d’une étude de structure

4) les missions études de structure

En résumé

L’étude de Structures de Conception va établir le dimensionnement de la structure avec une

prise en compte du projet dans toute sa complexité et avec la multiplicité des éléments à
prendre en compte. La bonne coordination avec les études Tous Corps d’état est fortement
souhaitable. Le travail de synthèse produit tout au long des phases par une cellule constituée
à cet effet, permet la bonne prise en compte des contraintes réduisant fortement le risque de

Page 1
Etude des structures

mauvaise surprises en aval lors de l’exécution. L’étude de Structure de conception sera

intégrée pour les appels d’offres en direction des entreprises de construction.

5) Les trois phases pour l’étude de structure de Conception

5.1) La phase Avant-projet

Elle contribue à la mise au point de l’ouvrage pour la part des ouvrages structuraux. Elle
s’inscrit dans la parfaite continuité de l’étude de structure préalable.
Elle permet d’une part de définir le modèle structurel et les contraintes environnementales et
liées à l’utilisation de l’ouvrage, d’autre part de mieux identifier, en fonction de l’ouvrage
projeté, les risques et de réduire les conséquences des risques importants en cas de
survenance. Elle définit :
 Les hypothèses environnementales prisent en compte au stade de l’avant-projet.
 Le type des matériaux envisagés.
 Le pré dimensionnement des principaux éléments de structures (éléments verticaux et
planchers).
 Les différents chargements variables pris en compte, lors de sa phase de service.
 Les Dispositions générales vis-à-vis des nappes et des avoisinants suivant les
recommandations des études géotechniques et hydrogéologiques.
A ce stade, les différents livrables sont :

 La réalisation de plans 2D à l’échelle 1/100ème pour chaque zone et/ou étage (en vue
de chantier type « plancher haut »). Sur ces plans, sur lesquels les dimensions des
différents éléments qui composent l’ouvrage et la nature des matériaux sont indiquées

 Une note technique synthétisant les principales hypothèses et caractéristiques du

projet.

 Un métré quantitatif des principaux matériaux du projet non détaillés par éléments et
type d’ouvrage sur demande si cette mission n’est pas réalisée par l’économiste.

 Une analyse du bilan global de l’ouvrage et si nécessaire, des recommandations de

choix constructifs moins émissifs.

5.2) La phase Projet

 Les hypothèses environnementales prisent en compte au stade du projet.

 La classification de la construction
 Les caractéristiques et classes des matériaux (résistance, exposition, fabrication)
 Les notes techniques justifiant les choix constructifs des ouvrages et des matériaux
employés.
 Les valeurs seuils et coefficients partiels des matériaux.
 Les coefficients de sécurités appliqués aux sollicitations prisent en compte.
 Les quantités de matériaux nécessaires et/ou ratios par type d’ouvrage.

Page 2
Etude des structures

 Les différents chargements variables pris en compte, lors de sa phase de service et de

construction.
 Les différentes surcharges permanentes prisent en compte pour l’étude.
 Le pré dimensionnement des éléments de structures éléments verticaux, planchers,
poutres, fondations, acrotères, linteaux…
Si nécessaire, elle donne les principes de maintenance et d’entretien des ouvrages.

 Les hypothèses accidentelles prisent en compte (séisme, incendie, neige, nappe).

 Dispositions contre les effets thermiques retenues.
 Les hypothèses géotechniques retenues en conformité avec les études de sols.
 Les critères les valeurs seuils de déformations des éléments.
 Les critères et les valeurs seuils des tassements différentiels admissibles totaux et
relatifs.
 La nécessité de prise en compte des effets du second ordre sur les structures élancées.
 Les classes d’expositions des matériaux
 Recommandations vis-à-vis des interactions sol-structure
 Recommandations vis-à-vis du confort pour les structures sensibles aux vibrations

5.3) La phase de synthèse

Elle est enclenchée dès le démarrage de l’étude de structure de conception et se déroulera
jusqu’à la fin de la phase Projet. Elle consiste à prendre en compte les différentes contraintes
des Bureau d’études fluides et corps d’états techniques pouvant impacter la structure. Ces
contraintes doivent être identifiées et traitées par des adaptations structurelles directes et/ou
indirectes, ou par des mesures conservatoires préventives qui permettrons leurs prises en
compte en phase exécution, sans modification de la conception de l’ouvrage ni augmentation
des coûts de réalisation (études et travaux). La réussite de cette phase dépend principalement
du démarrage simultané des études Tout Corps d’état. Dans le cas où la cellule de synthèse
n’aurait pas été créée ou si les contraintes des autres corps d’états ne sont pas communiquées
la responsabilité du bureau Études ne pourra pas être engagée.

Page 3
Etude des structures

Exemple des différentes étapes de présentation d’un projet d’une structure

Présentation de l’ouvrage:
Introduction :
Géolocalisation
Caractéristique géométrique :
L’ouvrage a les caractéristiques géométriques suivantes :
Hauteur totale
Largeur totale
Poids
Conception :
Système porteur :
Ex : La structure est composée d’une ossature en béton armé pour laquelle ont proposé pour
son contreventement les variantes différentes :
Par noyaux en béton armé.
Contreventement par des voiles en béton armé.
Portique (poteau – poutre).
Les planchers :
Ex : Dans notre projet il y a deux types de plancher :
Des dalles pleines en béton armé assurant une grande rigidité horizontale et une sécurité
contre l’incendie.
Des planchers en corps creux, reposant sur des poutrelles.
Les escaliers :
Ex : L’accès aux étages supérieur s’effectué par :
Escaliers à paillasses adjacentes et escaliers à paillasses orthogonales.
Maçonneries :
Ex : Toute la maçonnerie sera constituée de briques creuses revêtues d'un enduit de ciment ou
de plâtre. Pour les murs extérieurs une paroi externe de 10cm d'épaisseurs et une paroi interne
de 10cm d'épaisseur ; les deux parois étant séparées par un vide de 5cm d'épaisseurs, pour les
murs intérieurs une cloison simple de 10cm d'épaisseur
Revêtement :
Ex : Le revêtement est constitué par :
Enduit en ciment pour les faces extérieures des murs de façades.
Enduit de plâtre pour les murs et les plafonds.
Carrelage pour les planchers et les escaliers.
Céramique pour la salle d’eau.
Caractéristiques des matériaux :
Le calcul des ouvrages en béton armé est effectué à partir d’hypothèse des études qui tiennent
compte, en particulière, des caractéristiques, physiques, chimiques et mécaniques des
matériaux (béton, acier).
Les caractères des matériaux concernent :
Les résistances caractéristiques à la compression et à la traction.
Les déformations (allongement et raccourcissement).
Les diagrammes déformations contraintes

Page 4
Etude des structures

Béton :
Composition moyenne du béton : la composition du béton on propose la composition
moyenne suivante basée sur une estimation de la densité moyenne du gravier et du sable et en
utilisant un dosage en ciment permettant d'obtenir dans des conditions courantes, une
résistance à la compression égale à « 25 MPA. »
Ex :
Composante Graviers sable Ciment Eau

Volume

Poids/Kg

Calcul de La résistance caractéristique du béton :

En compression
En traction
Calcul de la Déformation longitudinales du béton :
Déformations instantanées
Déformations différées

Coefficient de poisson
υ = 0.2 pour le calcul des déformations.
υ = 0 pour le calcul des sollicitations

Calcul des contraintes limites :

Etat limite ultime

Etat limite de service

Acier
Calcul Contraintes limites
Etat limite ultime: ELU
Etat limite de service : ELS
Hypothèses de calcul des sections en béton armé :
Les hypothèses de calcul sont
Les sections droites restent planes et il n y a pas de glissement relatif entre

Les armatures et le béton.

La résistance à la traction du béton et négligée.

Page 5
Etude des structures

E.L.U :
Les déformations des sections sont limitées pour l'allongement unitaire de l'acier à 10‰, pour
le raccourcissement unitaire du béton à 3.5 ‰ en flexion et 2‰ en compression simple.

E.L.S :
Le béton et l’acier sont considérés comme des martiaux élastiques.
L’aire de l’acier est concentre en son centre de gravité.

Le coefficient d’équivalence est fixé forfaitairement

Les plans architecture de projet :

Plan de masse de la structure
Vue en plan niveaux RDC de la structure
Vue en plan niveaux étage courant de la structure
Vue en plan de toiture de la structure
Vue en plan de la façade principale de la structure
Coupe A-A de la structure

Pré dimensionnement des éléments :

Introduction :
Le pré dimensionnement a pour but le pré calcul des différents éléments résistants en utilisant
les règlements
Dans cette partie on va faire le pré dimensionnement de chaque type d’élément.
Les poutres :
Calcul de La section
Calcul des dimensions

La poutre principale (longitudinale) :

La poutre secondaire (transversale)

𝐋𝐞𝐬 𝐩𝐥𝐚𝐧𝐜𝐡𝐞𝐫𝐬 :

Choix des types de plancher

EX : Plancher à corps creux

Les voiles :
Calcul des Charges et surcharges :
Charges permanentes
Les charges permanentes sont obtenues à partir des dimensions géométriques des éléments et
des ouvrages, déduits des plans et du poids volumique des matériaux les constituantes.

Page 6
Etude des structures

Balcon :
A) pré dimensionnement de la dalle
B) Evaluation des charges :

Carrelage
Mortier de pose
Lits de sable
Plancher dalle pleine
Enduit plâtre

Escaliers :

a) Paillasse
Poids propre
Poids des marches
Carrelage
Carrelage
Revêtement
Garde-corps métallique :

b) Pallier :
Poids propre:
Carrelage
Mortier de pose:
Revêtement

Surcharges d’exploitations Q
Plancher terrasse
Plancher Etage courant
Plancher RDC
Escalier courant (accessible au public)
Balcon accessible

Exemple

Elément Charge permanente G Charge d'exploitation Q

Plancher de terrasse

Plancher d'étage courant

Plancher de RDC

Cloison extérieure

Balcon accessible

Escalier paillasse
Palier

Page 7
Etude des structures

Etude des éléments secondaires :

Calcul des sollicitations :

Poids propre : Wp
La surcharge d’exploitation : Q = max (Fp, Fq).
Fq = 100kg/ml : poussée de la main courante
Fp =4ACpWp : la force sismique.
Ferraillages :
Calcul d’excentricité :
Condition de non fragilité :
Armature de répartition :
Escaliers :
Un escalier dans une construction, est une suite régulière de plans horizontaux permettant de
passer à pied d’un niveau à un autre.
Un escalier est déterminé par :
 La montée (hauteur à gravir) H ;
 L’emmarchement (largeur utile) E ;
 Son giron g ;
 Sa hauteur de marche h;
Pré dimensionnement de la paillasse et de palier:

Hauteur d'étage :
Hauteur de gravir
Choix de la hauteur de la marche :
Détermination du nombre de marches :
Etude de la poutre palière :
Les poutres palières sont encastrées aux extrémités.
Pré dimensionnement :

La poutre palière est calculée comme une section rectangulaire travaillant à la flexion simple, elle
est soumise à :
- Sont poids propre g
- la réaction de la volée (P,q).
- Poids du mur extérieur gm

Calcul de la poutre à la flexion :

Combinaisons d’actions:

Calcul du moment maximum :

*Moment maximum en travée:
*Moment maximum aux appuis:
Ferraillage :
a-Ferraillage en travée :
b-Ferraillage en appuis:

Page 8
Etude des structures

Etudes de balcons :
Balcon encastrés Sur Trois Cotes :
Pré dimensionnement :
Evaluation des charges :
Calcul des sollicitations :
On détermine les moments isostatiques sollicitant la dalle
Moments en travées :
Moments aux appuis :
Etude des planchers :
Type des planchers :
Les planchers en béton armé peuvent être:
Des dalles réalisées entièrement sur place: dalle pleine, dalle à nervures, dalle à corps creux....
etc. nécessitant la construction d'un coffrage.
Des dalles préfabriquées : dont les éléments préfabriqués constituent en quelque sorte le
coffrage.
Des dalles entièrement préfabriquées : qui libérées d’usine, constituent l'élément porteur
complet.
Choix de type de plancher :
Dans notre structure, on utilise un plancher en corps creux pour la terrasse et les étages
courants dont les raisons sont :
Nature des charges appliquées : absence de charges concentrées importantes.

Il présente l'avantage d'être léger et très économique.

Bonne isolation thermique et acoustique.

Exécution simple et rapide.

ETUDE SISMIQUE:
Objectifs de l’étude sismique :
L’étude parasismique nous permet destiner les valeurs caractéristiques les plus défavorables
de la réponse sismique et le dimensionnement des éléments de résistance, afin d’obtenir une
sécurité jugée satisfaisante pour l’ensemble de l’ouvrage et d’assurer le confort des occupants.
Cette estimation peut être menée par trois méthodes qui sont les suivantes :
La méthode statique équivalente;
La méthode d’analyse modale spectrale;
La méthode d’analyse dynamique par accélérogrammes.

Méthode Statique Equivalente :

Principe de la méthode :
Dans cette méthode, les actions sismiques réelles qui se développent dans la structure, sont
remplacées par un système de forces statiques fictives. Les effets de ces forces sont considérés
équivalents à ceux provoqués par mouvement du sol dans une direction quelconque.

Page 9
Etude des structures

Les forces sismiques équivalentes seront considérées appliquées successivement suivant deux
directions orthogonales caractéristiques choisies par le projeteur qui correspondent en
générale aux directions principales du bâtiment.

Calcul de la force sismique totale :

Dans cette méthode l'intensité effective de l'action sismique est donnée sous la forme d'effort
tranchant maximum à la base de la structure par la formule suivante :

Avec :
A : coefficient d'accélération donné par le tableau des règles RPA99/Version 2003 (tableau
[4-1]) en fonction de la zone sismique et du groupe d’usage.
R: facteur de comportement dépendant du type de système de contreventement de la
structure.
W : poids total de la structure
D: facteur d'amplification dynamique, dépendant de la période T et du type de sol d’assise de
fondation.
Q: facteur de qualité, dépendant de la qualité du système structurel (régularité en plan, en
élévation, control de la qualité des matériaux).

Modélisation de la structure :
Pour la modélisation de la structure, on peut utiliser le logiciel « ROBOT »

Page 10
