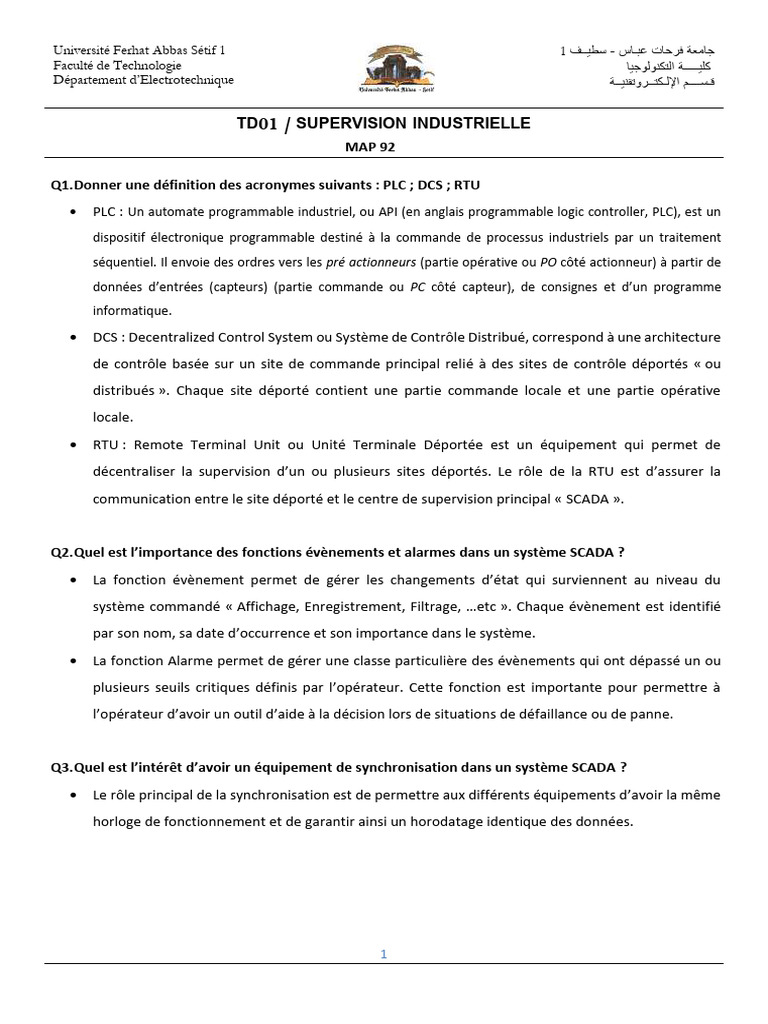

TD01 / SUPERVISION INDUSTRIELLE

MAP 92

Q1. Donner une définition des acronymes suivants : PLC ; DCS ; RTU
• PLC : Un automate programmable industriel, ou API (en anglais programmable logic controller, PLC), est un
dispositif électronique programmable destiné à la commande de processus industriels par un traitement
séquentiel. Il envoie des ordres vers les pré actionneurs (partie opérative ou PO côté actionneur) à partir de
données d’entrées (capteurs) (partie commande ou PC côté capteur), de consignes et d’un programme
informatique.
• DCS : Decentralized Control System ou Système de Contrôle Distribué, correspond à une architecture
de contrôle basée sur un site de commande principal relié à des sites de contrôle déportés « ou
distribués ». Chaque site déporté contient une partie commande locale et une partie opérative
locale.
• RTU : Remote Terminal Unit ou Unité Terminale Déportée est un équipement qui permet de
décentraliser la supervision d’un ou plusieurs sites déportés. Le rôle de la RTU est d’assurer la
communication entre le site déporté et le centre de supervision principal « SCADA ».

Q2. Quel est l’importance des fonctions évènements et alarmes dans un système SCADA ?
• La fonction évènement permet de gérer les changements d’état qui surviennent au niveau du
système commandé « Affichage, Enregistrement, Filtrage, …etc ». Chaque évènement est identifié
par son nom, sa date d’occurrence et son importance dans le système.
• La fonction Alarme permet de gérer une classe particulière des évènements qui ont dépassé un ou
plusieurs seuils critiques définis par l’opérateur. Cette fonction est importante pour permettre à
l’opérateur d’avoir un outil d’aide à la décision lors de situations de défaillance ou de panne.

Q3. Quel est l’intérêt d’avoir un équipement de synchronisation dans un système SCADA ?
• Le rôle principal de la synchronisation est de permettre aux différents équipements d’avoir la même
horloge de fonctionnement et de garantir ainsi un horodatage identique des données.

1
Université Ferhat Abbas Sétif 1 1 ‫ سطيــف‬- ‫جامعة فرحات عبـاس‬
Faculté de Technologie ‫كليـــــة التكنولوجيا‬
Département d’Electrotechnique ‫قـســــم اإللـكتــروتقنيــة‬

TD01 / SUPERVISION INDUSTRIELLE

MAP 92

Q4. Justifier votre réponse N°3 par un exemple pratique.

Soient 2 unités d’acquisitions non synchronisées :
Horloge de Référence 12 H 00
UA1 12 H 15
UA2 11 H 45
Soient 2 évènements E1 et E2 enregistrés respectivement par UA1 et UA2 :
Horloge de référence Horloge de l’UA correspondante
E1 15 H 00 15 H 15 (d’après UA1)
E2 15 H 05 14 H 50 (d’après UA2)
En raison de l’absence de synchronisation de UA1 et UA2, l’évènement E2 sera enregistré avec une date
inférieure à celle de E1, alors que, en réalité E1 est survenu avant E2.

Q5. Quels sont les caractéristiques essentielles que doit satisfaire une unité centrale d’un système
SCADA installé dans un site isolé.
• Les caractéristiques essentielles : L’unité centrale doit être équipée d’une interface de
communication par ondes « sans fil » et d’un protocole de communication identique au protocole du
système SCADA.

Le Responsable du Module : Mr. Med MOSTEFAI
