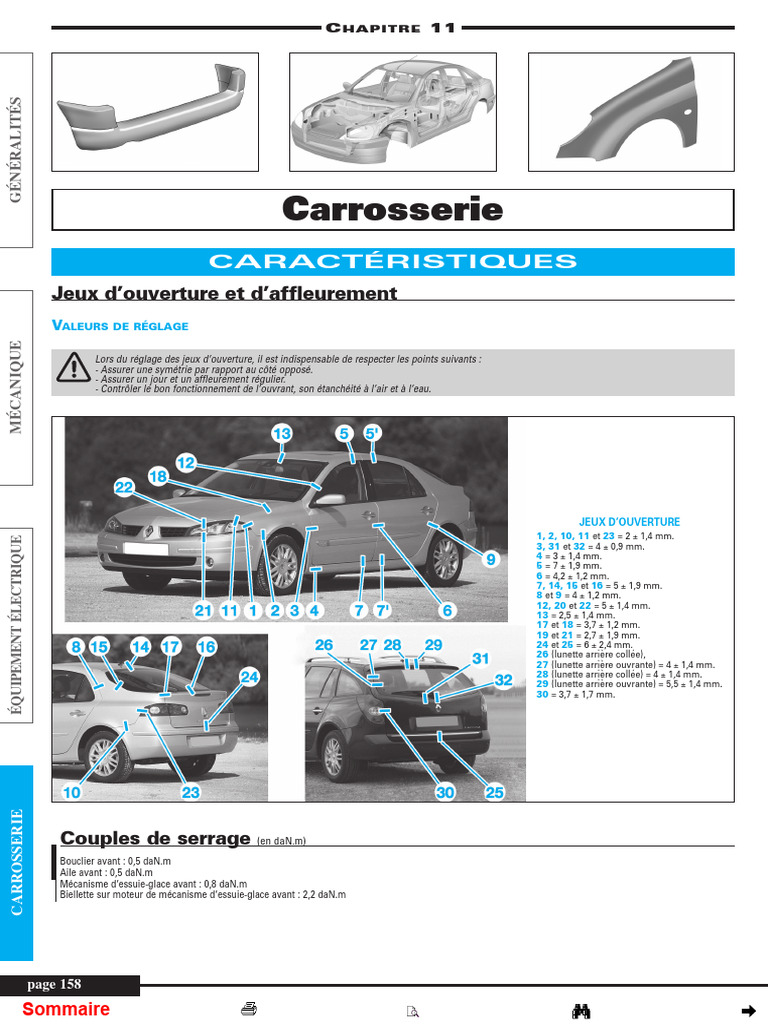

C HAPITRE 11

GÉNÉRALITÉS

Carrosserie
CARACTÉRISTIQUES
Jeux d’ouverture et d’affleurement
VALEURS DE RÉGLAGE
MÉCANIQUE

Lors du réglage des jeux d’ouverture, il est indispensable de respecter les points suivants :
- Assurer une symétrie par rapport au côté opposé.
- Assurer un jour et un affleurement régulier.
- Contrôler le bon fonctionnement de l’ouvrant, son étanchéité à l’air et à l’eau.

JEUX D’OUVERTURE
1, 2, 10, 11 et 23 = 2 ± 1,4 mm.
ÉQUIPEMENT ÉLECTRIQUE

3, 31 et 32 = 4 ± 0,9 mm.
4 = 3 ± 1,4 mm.
5 = 7 ± 1,9 mm.
6 = 4,2 ± 1,2 mm.
7, 14, 15 et 16 = 5 ± 1,9 mm.
8 et 9 = 4 ± 1,2 mm.
12, 20 et 22 = 5 ± 1,4 mm.
13 = 2,5 ± 1,4 mm.
17 et 18 = 3,7 ± 1,2 mm.
19 et 21 = 2,7 ± 1,9 mm.
24 et 25 = 6 ± 2,4 mm.
26 (lunette arrière collée),
27 (lunette arrière ouvrante) = 4 ± 1,4 mm.
28 (lunette arrière collée) = 4 ± 1,4 mm.
29 (lunette arrière ouvrante) = 5,5 ± 1,4 mm.
30 = 3,7 ± 1,7 mm.
CARROSSERIE

Couples de serrage (en daN.m)

Bouclier avant : 0,5 daN.m
Aile avant : 0,5 daN.m
Mécanisme d’essuie-glace avant : 0,8 daN.m
Biellette sur moteur de mécanisme d’essuie-glace avant : 2,2 daN.m

page 158

Sommaire
 Carrosserie

SELLERIE

GÉNÉRALITÉS
Lors de l’intervention sur le système pyrotechnique, respecter impérativement les consignes de sécurité et de mise hors
service du système. Se reporter au chapitre “Airbags et prétensionneurs”.

Planche de bord • Extraire le bouton de démarrage (Start/Stop) en le poussant de l’intérieur vers

l’extérieur et débrancher son connecteur pour le déposer.
• Au niveau de la commande du frein de stationnement, déposer les 2 vis de
DÉPOSE-REPOSE DE LA PLANCHE DE BORD fixation de la tirette dissimulées derrière un cache et déposer l’ensemble en
ayant pris soin de débrancher le connecteur (Fig.3).
DÉPOSE
• Débrancher la batterie et attendre au minimum 10 minutes avant toutes inter-
ventions.

Veiller lors de la dépose de chaque élément de la planche de bord à

contrôler qu’aucune connexion ne soit encore en fonction.

• Procéder à la dépose de l’airbag conducteur.

• Déposer la vis de fixation du volant et l’extraire en prenant soin à l’ensemble

MÉCANIQUE
de la connectique.
• Déposer les demi-coquilles de colonne de direction assemblées par 2 vis
(Fig.1).

FIG. 3

• Décliper la platine-support de cette commande et débrancher le connecteur du

rhéostat d’éclairage avant de la déposer (Fig.4).

ÉQUIPEMENT ÉLECTRIQUE
FIG. 1

• Déposer le contacteur tournant en ayant préalablement repéré sa position.

• Desserrer la vis de fixation du bloc commodo, débrancher ses connecteurs et
le dégager de la colonne.
• Décliper l’entourage du combiné d’instruments (en 2 parties).
• Décliper la petite platine de commande (régulateur de vitesse, ESP et radar de
recul) au dessus de la commande de frein de stationnement.
• Déposer la vis de fixation du combiné d’instruments et le tirer, dans l’axe, pour
l’extraire de son logement (Fig.2).
CARROSSERIE

FIG. 4

Dépose de l’habillage et de l’équipement de la console centrale

• Introduire, dans les deux lumières sur la façade de l’autoradio, 2 outils d’extraction
(aux dimensions indiquées). Cette introduction aura pour effet d’escamoter les agra-
fes de retenue et ainsi permettre l’extraction de l’autoradio. Débrancher l’ensemble
FIG. 2 de ses connexions avant de l’extraire complètement (Fig.5).

page 159

Sommaire
 Carrosserie

• Décliper la façade du tableau de commande de climatisation (faisant office de

lecteur de carte d’accès). Débrancher le connecteur du lecteur avant de le déga-
ger complètement.
• Dégager le tableau de commande de climatisation également clippé (ou vissé
suivant montage) et débrancher ses connecteurs pour le déposer (Fig.7).
GÉNÉRALITÉS
MÉCANIQUE

1. Clip de fixation de la façade

2. Clip de fixation du tableau
3. Pions de centrage

FIG. 7
ÉQUIPEMENT ÉLECTRIQUE

FIG. 5

• De la même façon introduire, dans les trous sur la façade du lecteur de DVD, 2
outils d’extraction ou 4 axes (diamètre 3 mm). Débrancher également l’ensem-
ble de ses connexions avant de l’extraire complètement (Fig.6).
CARROSSERIE
• A l’aide d’une fine lame de couteau extraire les petits caches plastiques d’ac-
cès aux 2 vis de fixation de la visière de l’afficheur central et les dévisser.
• Extraire l’afficheur en tirant fermement sur sa partie avant pour dégager les 2
agrafes. Débrancher son connecteur et déposer l’afficheur (Fig.8).

FIG. 6 FIG. 8

page 160

Sommaire
 Carrosserie

Dépose de la console milieu

• Dégrafer l’embase du soufflet du levier de vitesses puis remonter, au maxi- L’extraction du cendrier nécessite un peu de fermeté car ses clips
sont relativement durs.
mum, le soufflet le long du levier (Fig.9).

• Au centre de la console, débrancher les 2 connecteurs correspondants à l’ali-

GÉNÉRALITÉS
mentation des prises 12V d’accessoires et du téléphone d’accoudoir (Fig.12).

FIG. 12

MÉCANIQUE
FIG. 9

• Décliper la façade de la console milieu et débrancher les connexions élec-

triques attenantes avant de la déposer (Fig.10). • Déposer les vis avant (1) et arrière (2) de la console et la basculer comme indi-
qué (Fig.13) pour la dégager (Fig.14).

ÉQUIPEMENT ÉLECTRIQUE
FIG. 13

FIG. 10

• Déposer le cendrier simplement emboîté dans la console (Fig.11).

CARROSSERIE

FIG. 14

Suite de la dépose planche de bord

• De chaque côté :
- A l’aide d’un petit tournevis plat et après avoir basculé le petit cache plastique,
FIG. 11 décliper le pare-soleil (Fig.15),

page 161

Sommaire
 Carrosserie

- Décliper partiellement la garniture de seuil (Fig.17),

GÉNÉRALITÉS

FIG. 15

- Dégager partiellement (le long du montant de pare-brise) le joint d’entourage

de porte,
MÉCANIQUE

- Décliper la garniture du montant de pare-brise selon le mode opératoire indi-

qué (Fig.16),

FIG. 17

- A l’aide d’une fine lame de couteau, décliper la grille et extraire le haut-parleur

(tweeter) de la planche de bord sans omettre de débrancher son connecteur.
• Après avoir ouvert la boîte à gants, déposer la vis de fixation de la garniture et
l’extraire (Fig.18).
ÉQUIPEMENT ÉLECTRIQUE

FIG. 16 FIG. 18
CARROSSERIE

page 162

Sommaire
 Carrosserie

• De part et d’autre de la planche de bord, après avoir déposés les caches laté-
raux, déposer les vis (1) (Fig.19).
• Dans le logement du combiné d’instruments, déposer la vis (2).
• Au fond de la console centrale, derrière l’autoradio et le lecteur de DVD, dépo-
ser la vis (3).
REPOSE
À la repose, respecter les points suivants :
- S’assurer du bon cheminement des faisceaux électriques.
- Après avoir rebranché la batterie et suivant l’équipement du véhicule, procé-

GÉNÉRALITÉS
der aux réinitialisations nécessaires (montre, autoradio, lève-vitres à com-
• Au fond de la boîte à gants, déposer la vis (4) et débrancher la connectique du mande impulsionnelle).
module d’airbag passager (5).
• Lors du dégagement de la planche de bord (opération à réaliser de préférence
avec l’aide d’une tiers personne), veiller à débrancher les divers connecteurs qui
pourraient être encore branchés et à débrider les faisceaux électriques suscep-
tibles de gêner la dépose finale.

MÉCANIQUE
ÉQUIPEMENT ÉLECTRIQUE

FIG. 19
CARROSSERIE

page 163

Sommaire
GÉNÉRALITÉS Carrosserie

1. Afficheur multifonctions/navigation
2. Planche de bord
3. Coiffe supérieure
4. Insonorisants
5. Couvercle de boîte à gants
6. Façade de climatisation/carte Renault
7. Panneau inférieur côté conducteur
8. Ornements
9. Enjoliveur de combiné d’instruments
10. Cache latéral gauche
11. Façade d’interrupteurs
12. Inhibiteur d’airbag passager
MÉCANIQUE

Garnitures
DÉPOSE-REPOSE D’UNE GARNITURE DE PORTE AVANT

DÉPOSE
• Déposer l’enjoliveur intérieur (1) du rétroviseur extérieur (Fig.20).
• Déposer la vis de fixation (2) de la commande d’ouverture intérieure.
• Dégrafer la platine (3) de lève vitre en partie arrière. La déposer et débrancher
ÉQUIPEMENT ÉLECTRIQUE

ses connecteurs.
• Déposer les vis de fixation inférieure (4).
• À l’aide d’une pince à dégrafer, décliper la garniture de porte et la déposer en
la libérant du joint.
• À l’aide d’un tournevis plat, décliper le cache de fixation (5) du câble de com-
mande d’ouverture intérieure.
• Débrancher le connecteur d’alimentation des commandes de rétroviseurs, le
haut parleur et l’éclaireur de porte.

Du mastic d’étanchéité est posé entre la doublure de porte et la gar-

niture. Il est conseillé d’en remettre à la repose.

REPOSE
Commande d’ouverture en position fermée, présenter l’ensemble cache et câble
en lieu et place, puis agrafer l’ensemble.
Procéder à la réinitialisation du lève-vitre à commande impulsionnelle.
CARROSSERIE

FIG. 20

page 164

Sommaire
 Carrosserie

DÉPOSE-REPOSE • Décliper la platine (2) de lève-vitre en partie arrière. La déposer et débrancher

D’UNE GARNITURE DE PORTE ARRIÈRE ses connecteurs.
• Déposer l’agrafe de maintien (3) de la poignée de préhension.
DÉPOSE • Déposer les vis de fixation inférieure (4).
• À l’aide d’une pince à dégrafer, décliper la garniture de porte et la déposer en

GÉNÉRALITÉS
• Déposer la vis de fixation (1) de la commande d’ouverture intérieure (Fig.21).
la libérant du joint.
• À l’aide d’un tournevis plat, décliper le cache de fixation (5) du câble de com-
mande d’ouverture intérieure.
• Débrancher le haut-parleur et l’éclaireur de porte.

Du mastic d’étanchéité est posé entre la doublure de porte et la gar-

niture. Il est conseillé d’en remettre à la repose.

REPOSE
Commande d’ouverture en position fermée, présenter l’ensemble cache et câble
en lieu et place, puis agrafer l’ensemble.

DÉPOSE-REPOSE D’UNE GARNITURE DE PAVILLON

• Déposer les pare-soleil.
• Déposer les garnitures des montants de pare-brise (Fig.22).

MÉCANIQUE
FIG. 22

• Débrancher les connecteurs si le véhicule en est équipés (Fig.23).

ÉQUIPEMENT ÉLECTRIQUE
FIG. 23

FIG. 21

GARNITURES DE PORTES
A. Avant
B. Arrière

1. Enjoliveur intérieur
2. Garniture
3. Grille de haut-parleur
4. Poignée/Commande de rétroviseur électrique
5. Poignée/Commandes de lève-vitres
CARROSSERIE

6. Coquille de rétroviseur
7. Rangement

page 165

Sommaire
 Carrosserie

• Déposer le porte-lunettes côté conducteur et les poignées de maintien.

• Décliper le cache (1), puis déposer le support pare-soleil (Fig.24).
GÉNÉRALITÉS

FIG. 25

FIG. 24

• Déposer la vitre (2) de plafonnier, puis ce dernier (Fig.25).
• Décliper la commande (3) de toit ouvrant (si le véhicule en est équipé).
• Déposer la garniture du rétroviseur intérieur, en exerçant une pression sur la
demi-coquille supérieure (4), et tirer simultanément sur la demi-coquille infé-
rieure (5) (Fig.24).
• Débrancher les connecteurs situés dans le rétroviseur.
• Déposer les garnitures inférieure puis supérieure (sans l’extraire de la ceinture
de sécurité) de pied milieu.
MÉCANIQUE
• Déposer :
- la vitre de plafonnier arrière, puis ce dernier.
- les agrafes en bout de garniture de pavillon.
- la garniture de custode (partiellement).
- le joint d’encadrement du toit ouvrant (si le véhicule en est équipé).
• Sortir la garniture de pavillon.
REPOSE
Procéder dans l’ordre inverse aux opérations de dépose.

MÉCANISMES ET SIGNALISATION

Lors du remplacement d’une lampe halogène, il convient de ne pas la toucher avec les doigts.
Les méthodes de remplacement de lampes décharge (Xénon) ne sont pas décrites dans cet ouvrage compte tenu des
risques potentiels d’électrocution du la haute tension (+ de 20 000 volts).

Partie avant REPOSE

À la repose, respecter les points suivants :
- Effectuer un réglage des projecteurs avec l’appareil appropié.
ÉQUIPEMENT ÉLECTRIQUE

DÉPOSE-REPOSE D’UN BLOC OPTIQUE AVANT - Après avoir rebranché la batterie et suivant l’équipement du véhicule, procé-
der aux réinitialisations nécessaires (montre, autoradio, lève-vitres à com-
DÉPOSE mande impulsionnelle).

Avant la dépose, protéger le bouclier au niveau du projecteur. DÉPOSE-REPOSE DU MÉCANISME D’ESSUIE-VITRE

Pour les véhicules équipés de projecteurs au xénon,iI est impératif de
débrancher le bloc optique et d’attendre que le calculateur (Ballast) DÉPOSE
soit froid avant le démontage. • Débrancher la batterie.
• Repérer la position des essuie-glace sur le pare-brise.
• Débrancher la batterie. • Déposer :
• Déposer le bouclier avant (voir opération concernée). - les bras d’essuie-glace droit et gauche.
• Déposer les vis (1) (Fig.26). - le joint de compartiment d’auvent.
• Décliper le projecteur du centreur (2). - la grille d’auvent côté gauche.
• Débrancher les connecteurs. • Déposer les vis de fixation du mécanisme complet (Fig.27).
CARROSSERIE

FIG. 26

FIG. 27

• Débrancher le connecteur de moteur.

• Dégager l’ensemble mécanisme/moteur d’essuie-glace.

REPOSE
À la repose, après avoir rebranché la batterie et suivant l’équipement du véhi-
cule, procéder aux réinitialisations nécessaires (montre, autoradio, lève-vitres à
commande impulsionnelle).

page 166

Sommaire
 Carrosserie

Parties latérales
DÉPOSE-REPOSE D’UNE POIGNÉE EXTÉRIEURE

GÉNÉRALITÉS
DE PORTE AVANT OU ARRIÈRE

DÉPOSE
• Dégager l’obturateur par le dessous (Fig.28).
FIG. 31

FIG. 28

DÉPOSE-REPOSE
D’UNE VITRE COULISSANTE DE PORTE AVANT

DÉPOSE
• Déposer la garniture de porte (voir opération concernée).
• Déposer le lécheur (1) de vitre intérieur (Fig.32).
• Déposer l’obturateur et dévisser la vis (1) (Torx T20) sans la déposer (Fig.29).

MÉCANIQUE
FIG. 29

• Déposer le barillet. FIG. 32

ÉQUIPEMENT ÉLECTRIQUE
• Dégager la poignée (2 et 3) (Fig.30).
• Descendre la vitre de façon à avoir accès au chariot du rail de guidage.
• Déposer les 2 agrafes de fixation (2) en écartant ses ergots et dégager la vitre
des axes du rail de guidage.
• Descendre la vitre délicatement pour dégager le patin de guidage du joint de
coulisse.
• Sortir la vitre en la basculant vers l’avant et en la dégageant par l’intérieur (3)
de la porte.
FIG. 30 REPOSE
À la repose, respecter les points suivants :
- Vérifier la mise en place des agrafes (2) avec leur joint en mousse.
- Procéder à la réinitialisation du lève-vitre à commande impulsionnelle.

REPOSE DÉPOSE-REPOSE DU MÉCANISME

À la repose, vérifier la présence du joint (4) (Fig.30). DE LÈVE-VITRE AVANT

DÉPOSE-REPOSE
• Déposer la garniture de porte (voir opération concernée).
DÉPOSE-REPOSE D’UNE SERRURE DE PORTE AVANT • Déposer les deux agrafes de fixation (2) de la vitre (Fig.32).
• Dégager la vitre des axes de chariot d’entraînement du lève-vitre.
DÉPOSE • Positionner manuellement la vitre en position haute et la bloquer avec du
CARROSSERIE

• Déposer (voir opération concernée) : ruban de masquage.

- La garniture de porte, • Déposer les 5 vis de fixation (5) du mécanisme.
- La poignée extérieure. • Débrancher le connecteur (4).
• Déposer les 3 vis (5) (Fig.29). • Dégager le mécanisme de lève-vitre par l’ajourage inférieur du caisson de
• Dégager l’ensemble serrure et module. porte.
• Débrancher les connecteurs.
REPOSE
REPOSE À la repose, respecter les points suivants :
À la repose, positionner la serrure sur le crochet de maintient du caisson de - Vérifier la mise en place des agrafes (2) avec leur joint en mousse.
porte (6) (Fig.31). - Procéder à la réinitialisation du lève-vitre à commande impulsionnelle.

page 167

Sommaire
 Carrosserie

DÉPOSE-REPOSE D’UNE SERRURE DE PORTE ARRIÈRE • Dans le cas d’un lève-vitre électrique,débrancher le connecteur électrique (6)
du moteur.
DÉPOSE-REPOSE • Déposer les 3 écrous de fixation (7) du mécanisme.
• Déposer (voir opération concernée) : • Basculer l’ensemble (8) et le sortir par l’ajourage de la doublure de porte.
GÉNÉRALITÉS

- la garniture de porte,
- la poignée extérieure, REPOSE
- la vitre coulissante de porte arrière. À la repose, si le véhicule en est équipé, procéder à la réinitialisation du lève-
• Déposer les 3 vis (9) (Fig.33). vitre à commande impulsionnelle.
• Dégager l’ensemble serrure et module.
• Débrancher les connecteurs.
Partie arrière
REPOSE
À la repose, positionner la serrure sur le crochet de maintient du caisson de
porte (6) (Fig.31). DÉPOSE-REPOSE DU MOTEUR D’ESSUIE-VITRE ARRIÈRE

DÉPOSE
DÉPOSE-REPOSE • S’assurer que le moteur d’essuie-vitre soit à l’arrêt fixe.
D’UNE VITRE COULISSANTE DE PORTE ARRIÈRE • Débrancher la batterie.
• Déposer la garniture de hayon.
DÉPOSE • Berline et Estate avec lunette arrière fixe,déposer le porte-balais d’essuie-
• Déposer la garniture de porte (voir opération concernée). lunette arrière.
• Dégager le lécheur intérieur (1) (Fig.33). • Débrancher le connecteur (1) et déposer les vis (2) de fixation du moteur
(Fig.34).
MÉCANIQUE

FIG. 34

REPOSE
• Positionner et serrer les vis de fixation du moteur à 0,8 daN.m.
• Lorsque le bras d’essuie-vitre a été déposé, nettoyer les cannelures de l’axe du
moteur puis remplacer le joint d’étanchéité du bras.
ÉQUIPEMENT ÉLECTRIQUE

• Après avoir rebranché la batterie et suivant l’équipement du véhicule, procé-

der aux réinitialisations nécessaires (montre, autoradio, lève-vitres à com-
mande impulsionnelle, toit ouvrant).

DÉPOSE-REPOSE D’UN FEU ARRIÈRE SUR CAISSE

(BERLINE)
DÉPOSE
• Ouvrir le hayon.
• Déposer la fixation du bloc de feu arrière située dans le coffre (Fig.35).
FIG. 33

• Déposer l’agrafe de fixation (2) en écartant ses ergots et dégager la vitre de

l’axe du rail de guidage et laisser reposer la vitre au fond du caisson de porte.
• Dégager le joint de coulisse (3).
• Déposer les 2 vis de fixation inférieure (4) du montant fixe.
• Déposer la vis de fixation (5) supérieure du montant fixe, le tourner d’1/4 de
tour et le sortir de la porte.
• Sortir la vitre en la dégageant par l’extérieur de la porte.
FIG. 35

REPOSE
À la repose, si le véhicule en est équipé, procéder à la réinitialisation du lève-
vitre à commande impulsionnelle.
CARROSSERIE

DÉPOSE-REPOSE
DU MÉCANISME DE LÈVE-VITRE ARRIÈRE

DÉPOSE
• Déposer la garniture de porte (voir opération concernée). • Tirer le bloc de feu arrière droit vers soi.
• Décliper l’agrafe de fixation de vitre (2) puis dégager la vitre de l’axe de cha- • Débrancher le connecteur.
riot d’entraînement du lève-vitre (Fig.33).
• Positionner manuellement la vitre en position haute et la bloquer avec du REPOSE
ruban de masquage. • Procéder dans l’ordre inverse aux opérations de dépose.

page 168

Sommaire
 Carrosserie

DÉPOSE-REPOSE D’UN FEU ARRIÈRE SUR HAYON • Déposer les 2 mousses (1) (Fig.40)
(BERLINE) • Déposer la vis (2).

DÉPOSE

GÉNÉRALITÉS
• Ouvrir le hayon.
• Déposer le cache du côté concerné (Fig.36).

FIG. 36 FIG. 40

• Déposer la fixation du bloc de feu et sortir le bloc de feux.

• Tirer le bloc de feu arrière droit vers soi.
• Débrancher le connecteur.

REPOSE • A l’extérieur, déposer les vis (3) (Fig.41)

• Procéder dans l’ordre inverse aux opérations de dépose.

DÉPOSE-REPOSE DU 3e FEU STOP (BERLINE)

MÉCANIQUE
DÉPOSE
• Ouvrir le hayon et déposer la garniture de hayon (2 vis et 8 clips) (Fig.37).

FIG. 37 FIG. 41

• Débrancher le connecteur.
• Extraire le porte-lampe (Fig.38).

ÉQUIPEMENT ÉLECTRIQUE
FIG. 38
• Déposer le feu arrière en faisant pression sur le plot (4) à l’aide d’un tournevis.
• Débrancher le connecteur.

REPOSE
• Procéder dans l’ordre inverse aux opérations de dépose.

REPOSE
• Procéder dans l’ordre inverse aux opérations de dépose.

DÉPOSE-REPOSE D’UN FEU ARRIÈRE SUR CAISSE

DÉPOSE-REPOSE DU 3E FEU STOP (ESTATE)
(ESTATE)
Sur la version break, le troisième feu de stop est de type à diodes. Il se
DÉPOSE remplace dans son ensemble.
• Ouvrir le hayon.
• Déposer la trappe située dans le coffre (Fig.39)
DÉPOSE
• Ouvrir le hayon et déposer la garniture (Fig.42).
CARROSSERIE

FIG. 39
FIG. 42

page 169

Sommaire
 Carrosserie

• Déposer les 2 vis (flèches) (Fig.43).

GÉNÉRALITÉS

FIG. 43 FIG. 44

• Fermer le hayon.
• Débrancher le connecteur (Fig.44). REPOSE
• Extraire le troisième feu de stop. • Procéder dans l’ordre inverse aux opérations de dépose.

ÉLÉMENTS AMOVIBLES
MÉCANIQUE

Lors du réglage des jeux d’ouverture, il est indispensable de respecter les points suivants :
Assurer une symétrie par rapport au côté opposé.
Assurer un jour et un affleurement régulier.
Contrôler le bon fonctionnement de l’ouvrant, son étanchéité à l’air et à l’eau.

Partie avant
DÉPOSE-REPOSE DU BOUCLIER AVANT
FIG. 47
DÉPOSE
• Lever et caler l’avant du véhicule.
• Déposer des deux côtés :
- les 4 agrafes (1) (Fig.45) et (Fig.46).
ÉQUIPEMENT ÉLECTRIQUE

FIG. 45

FIG. 48

• Enlever les rivets en plastique (5) en leur faisant faire un quart de tour et en les
FIG. 46 soulevant à l’aide d’un petit tournevis (Fig.49).
CARROSSERIE

FIG. 49
- les 3 vis (2) (Fig.46).
- les 2 vis (3) (Fig.47).
• Dégager partiellement le pare-boue d’aile gauche et droit.
• Débrancher les projecteurs antibrouillard.
• Déposer la vis (4) (Fig.48).

page 170

Sommaire
 Carrosserie

• Tirer vers soi l’extrémité du bouclier pour le déloger de l’aile, puis le pousser DÉPOSE-REPOSE DU CAPOT MOTEUR
vers l’avant (Fig.50).
DÉPOSE
• Déposer :

GÉNÉRALITÉS
- la grille d’auvent.
- les fixations de capot moteur.

REPOSE
À la repose, régler les jeux d’ouverture avant le serrage définitif de l’ensemble
des fixations.

DÉPOSE-REPOSE D’UNE AILE AVANT

FIG. 50
DÉPOSE
• Déposer :
- la partie latérale de la grille d’auvent.
- l’essuie-glace gauche.
- le pare-boue.
- le répétiteur d’aile.
- le bouclier avant (voir opération concernée).
- le projecteur (voir opération concernée).
- les vis et l’aile avant (Fig.52).

REPOSE
À la repose, régler les jeux d’ouverture avant le serrage définitif de l’ensemble
des fixations.

MÉCANIQUE
• Débrancher le tuyau des gicleurs de lave-projecteurs (si le véhicule en est
équipé).
• Déposer le bouclier.
Parties latérales
PORTE AVANT OU ARRIÈRE

DÉPOSE
• Débrancher le connecteur multiple (1) de la porte en ôtant l’agrafe de ver-
rouillage (Fig.53).
FIG. 51 • Déposer la vis de fixation (2) du limiteur d’ouverture sur le pied de caisse
(porte avant) ou sur le pied milieu (porte arrière).
• À l’aide d’une deuxième personne, soutenir la porte et déposer les vis de fixa-
tion (3) de charnière.

REPOSE
À la repose, respecter les points suivants :
- après avoir rebranché la batterie et suivant l’équipement du véhicule, procé-

ÉQUIPEMENT ÉLECTRIQUE
der aux réinitialisations nécessaires (montre, autoradio, lève-vitres à com-
mande impulsionnelle).
REPOSE - avant la repose définitive, refaire l’étanchéité entre le pied avant et les charniè-
À la repose, avant de reposer le bouclier, contrôler le bon état des agrafes res avec du mastic de bourrage.
(Fig.51). - régler les jeux d’ouverture avant le serrage définitif de l’ensemble des fixations

BOUCLIER AVANT
1. Bouclier avant
2. Rivets plastiques
3. Grilles de calandre
4. Bandeaux de protection
5. Trappe d’anneau de remorquage
6. Déflecteur d’air
7. Déflecteur
8. Sigle
9. Enjoliveurs
10. Grille d’air
CARROSSERIE

11. Guides d’air

page 171

Sommaire
GÉNÉRALITÉS Carrosserie

FIG. 52
MÉCANIQUE
ÉQUIPEMENT ÉLECTRIQUE

FIG. 53
FIG. 54

Partie arrière
OUVERTURE DE DÉPANNAGE DU HAYON

OUVERTURE
Il est possible, lors d’une défaillance électrique, d’ouvrir le hayon manuelle-
ment. Pour cela, par l’intérieur du véhicule, déverrouiller la serrure de hayon à
l’aide d’un tournevis en poussant sur l’ergot (1) (Fig.54).

DÉPOSE-REPOSE DU HAYON

DÉPOSE-REPOSE
• Déposer :
- les garnitures intérieures.
- le faisceau d’alimentation électrique. A. Berline
- le tuyau de lave-lunette arrière.
CARROSSERIE

B. Estate
- les verins.
FIG. 55
Dans le cas où le hayon n’est pas remplacé, il est conseillé de repérer
la position des vis avant la dépose.

• Dégrafer l’arrière de la garniture de pavillon.

• À l’aide d’une deuxième personne, déposer, de chaque côté, les vis de fixation REPOSE
(Fig.55). À la repose, régler les jeux d’ouverture avant le serrage définitif de l’ensemble
• Déposer le hayon. des fixations.

page 172

Sommaire
 Carrosserie

LUNETTE ARRIÈRE OUVRANTE (ESTATE)

DÉPOSE
• Débrancher les connecteurs de dégivrage de la lunette arrière.

GÉNÉRALITÉS
• Déposer la trappe d’accès (1) (Fig.56).

FIG. 56

FIG. 60
• Déposer les cache (2 et 3) (Fig.57).

MÉCANIQUE
DÉPOSE-REPOSE DU BOUCLIER ARRIÈRE (BERLINE)

DÉPOSE
• Déposer les feux arrière.
• Déposer les vis de fixation supérieure (1) du bouclier (Fig.61).

FIG. 57
• Déposer les vis (4).

ÉQUIPEMENT ÉLECTRIQUE
• Débrancher le connecteur (5), puis décliper le 3e feu de stop.
• Déposer les vis (6) (Fig.58).

FIG. 58

FIG. 61

• Déposer les 3 agrafes de fixation inférieure (2) (Fig.62).

• Déposer le cache-écrou (7) (Fig.59).

FIG. 59
CARROSSERIE

• Déposer l’écrou de fixation du porte-balais puis ce dernier.

• Déposer les vérins (8) (Fig.60).
• Extraire le faisceau (9).
• À l’aide d’une deuxième personne, déposer, de chaque côté, les vis de fixation
(10). FIG. 62

page 173

Sommaire
 Carrosserie

• Déposer les vis de fixation latérale (3) du bouclier (Fig.63). DÉPOSE-REPOSE DU BOUCLIER ARRIÈRE (ESTATE)
DÉPOSE
• Déposer les feux arrière.
GÉNÉRALITÉS

• Déposer les vis de fixation (1) du bouclier (Fig.66).

FIG. 63

• Déposer les vis de fixation inférieure (4) du bouclier (Fig.64).

MÉCANIQUE

FIG. 66

FIG. 64

• Déposer partiellement les écrans pare-boue. • Déposer les vis de fixation du bouclier sous les enjoliveurs (Fig.67).
• Extraire les agrafes de fixation latérale (5) (Fig.65).
ÉQUIPEMENT ÉLECTRIQUE

FIG. 67

• Déposer les 3 agrafes de fixation inférieure (2) (Fig.62).

• Déposer les vis de fixation latérale (3) du bouclier (Fig.63).
• Déposer les vis de fixation inférieure (4) du bouclier (Fig.64).
FIG. 65
• Déposer partiellement les écrans pare-boue.
• Extraire les agrafes de fixation latérale (5) (Fig.65).
• Dégager le bouclier en le tirant vers l’arrière. • Dégager le bouclier en le tirant vers l’arrière.
• Débrancher les connecteurs. • Débrancher les connecteurs.

REPOSE REPOSE
Pour la repose, opérer en sens inverse de la dépose et procéder au réglage des Pour la repose, opérer en sens inverse de la dépose et procéder au réglage des
jeux, si nécessaire, avant de serrer définitivement les diverses fixations. jeux, si nécessaire, avant de serrer définitivement les diverses fixations.
CARROSSERIE

page 174

Sommaire
 Carrosserie

BOUCLIER ARRIÈRE

GÉNÉRALITÉS
A. Berline
B. Estate 3. Support central

MÉCANIQUE
4. Obturateurs
1. Bouclier 5. Supports de capteur de recul
2. Supports latéraux 6. Bandeaux protecteurs.

VITRAGES COLLÉS
REMPLACEMANT DU PARE-BRISE PRÉPARATION
• Araser le cordon de colle sur le véhicule.
DÉPOSE • Dégraisser la feuillure avec le produit choisi dans l’ensemble d’encollage.
• Déposer : • Effectuer les retouches anticorrosion et laisser sécher.
- les garnitures de montant de pare-brise. • Appliquer le primaire tôle choisi dans l’ensemble d’encollage.
- le rétroviseur intérieur. • Dégraisser le pourtour du pare-brise et laisser sécher dix minutes.
- les supports de balais d’essuie-vitre. • Mettre en place le profilé supérieur.
- la grille d’auvent. • Coller la butée adhésive en partie centrale inférieure de la baie.
• Déposer les cales de maintien (1) (Fig.1). • Poser les cales de maintien inférieures sur le véhicule.

• Déposer les enjoliveurs latéraux (4).
• Dégager le profilé supérieur à l’aide d’un tournevis plat.
• Protéger la planche de bord et le contour de la baie de pare-brise.
• Découper le cordon de colle du pare-brise avec un couteau électrique, muni de
lames adaptées, et le déposer avec les ventouses.
ÉQUIPEMENT ÉLECTRIQUE
• Appliquer le primaire pour verre sur la surface à encoller et laisser sécher dix
minutes.
• Présenter le pare-brise sur la baie, coller du ruban adhésif sur le pare-brise et
le véhicule afin de repérer sa bonne position.
• Couper les adhésifs et déposer le pare-brise.
• Découper l’embout de la buse du pistolet à extruder pour une hauteur de 12
mm, sur une largeur de 8 mm
• Appliquer le mastic colle.

Le raccord en fin d’application se fait en juxtaposant les cordons sur 50

mm environ.

Le temps entre la pose du mastic sur le pare-brise et le positionne-

ment de celui-ci sur le véhicule peut varier en fonction de la colle
utilisée.

REPOSE
• Présenter le pare-brise sur la baie en alignement avec les repères adhésifs.
• Laisser reposer le pare-brise sur les 2 cales de positionnement inférieur.
• Repositionner les enjoliveurs latéraux.
• Pour obtenir un meilleur résultat, maintenir une légère pression à l’aide d’une
sangle.
• Laisser polymériser 30 minutes avant toute manipulation.
CARROSSERIE

• Pour la suite de la repose, procéder dans l’ordre inverse des opérations de

dépose.
PARE-BRISE
1. Cales de maintien inférieures
REMPLACEMENT D’UNE VITRE DE CUSTODE (ESTATE)
2. Butée adhésive
3. Enjoliveur supérieur DÉPOSE
4. Enjoliveur latéral • Déposer :
5. Cales de pare-brise. - la garniture de custode.
- la tablette arrière.
FIG. 1 - le feu arrière.

page 175

Sommaire
 Carrosserie

• Découper le cordon de colle par l’intérieur avec un couteau électrique, muni de

lames adaptées, et déposer la vitre de custode.

PRÉPARATION ET REPOSE
GÉNÉRALITÉS

• La préparation sur le véhicule et sur la vitre de custode est identique à celle

citée précédemment pour le pare-brise.
• Positionner et centrer la vitre en respectant les jeux, la maintenir avec des
adhésifs en complément des sangles.
FIG. 2

REMPLACEMENT DE LA LUNETTE ARRIÈRE

DÉPOSE
• Déposer l’aileron arrière.
• Déposer le bras d’essuie-vitre à l’aide d’un extracteur.
• Déposer les garnitures de hayon.
• Déposer les enjoliveurs latéraux (Fig.2).
• Débrancher les connecteurs du faisceau de dégivrage (1) et le connecteur d’an-
tenne (2) (Fig.3).
• Protéger le contour du hayon avec du ruban adhésif. FIG. 3
MÉCANIQUE

• Protéger l’intérieur du véhicule.

• Découper la lunette avec les lames adaptées et la déposer avec les ventouses.

PRÉPARATION ET REPOSE
• La préparation sur le véhicule et sur la vitre de custode est identique à celle
citée précédemment pour le pare-brise.
• Positionner et centrer la vitre en respectant les jeux, la maintenir avec des
adhésifs en complément des sangles.
ÉQUIPEMENT ÉLECTRIQUE
CARROSSERIE

page 176

Sommaire
 Carrosserie

ÉLÉMENTS SOUDÉS

GÉNÉRALITÉS
Généralités Représente un cordon de colle ou de mastic. La
symbolique peut être suivie d’une action à réaliser
Percer < Ø 8 mm. Foret tôle. Vitesse de rotation 800
à 1 000 tr/min.
suivant de cette ligne (extruder par exemple).
RÈGLES FONDAMENTALES DE
RÉPARATION
En règle générale, lors d’un remplacement d’un
élément soudé de carrosserie, la réparation doit
être identique à l’origine tant en nombre de points
qu’en type de soudure cela pour des raisons
d’aspect et de sécurité.
Si pour des raisons de faisabilité en réparation,
cette règle ne peut être que partiellement respec- Représente en général une coupe en bord à bord
tée, les solutions de remplacement seront alors ou simplement un cordon de chaînette.
indiquées dans les méthodes de réparation. Ces
solutions garantissent la conformité des tenues Percer > Ø 8 mm. Fraise conique. Vitesse de rota-
mécaniques et dégagent la responsabilité du répa- tion 800 à 1 000 tr/min.
rateur.
Suite à cela, ne sont décrites dans les méthodes
que les spécificités de soudure qui diffèrent de l’o-
rigine, les points de soudure par résistances élec-
triques ne seront plus indiqués sur les dessins. Cas
les plus fréquemment rencontrés pour remplacer Couper au burin.

MÉCANIQUE
une soudure électrique par résistance :
Bouchonnage.
Cordon.
Collage.
Rivetages.
De plus seront indiqués si nécessaire :
- Outils et le matériel utilisés pour les opérations. Découpe à la scie. Scie pneumatique alternative.
- Les sections des empilages de tôles particuliers
nécessitant des explications.
- Les cotations pour le positionnement de certains
éléments.
- La localisation des lignes de coupe pour les rem-
placements partiels. Meuler le cordon ou les points de soudure.
- La localisation des zones d’encollage spécifiques Meuleuse droite équipée d’un disque bakélite Ø 75,
à la réparation. épaisseur 1,8 à 3,2 mm.

Lorsqu’une pièce est symétrique (côté

ÉQUIPEMENT ÉLECTRIQUE
droit et gauche identiques), il n’y aura
dans la méthode qu’un côté de traité
(exemple : plancher arrière). Découper la pièce en meulant la carre ou araser les
Cela signifie que le côté opposé est à réaliser parties de points de soudure restantes. Surfaçage
selon la même méthode (nombre de points de en finition de soudure. Meuleuse verticale munie
soudure...), dans le cas contraire les spécificités d’un plateau caoutchouc et d’un disque fibre Ø 120
sont indiquées. à 180 mm grain P 36.

Les méthodes de réparation sont effectuées en

structure sur des caisses tôles nues sans mastics.
Fraiser les points de soudure. Meuleuse droite 20
LÉGENDE DES VIGNETTES 000 tr/min. équipée de fraise sphérique Ø 10 ou 16
Représente généralement un bord de tôle visible. mm.
La symbolique peut être suivie d’une action à réali-
ser suivant de cette ligne (découper par exemple).

Débrasage
CARROSSERIE

Percer les points de soudure. Foret à dépointer.

Représente généralement un bord de tôle caché. La Vitesse de rotation 800 à 1 000 tr/min.
symbolique peut être suivie d’une action à réaliser
suivant de cette ligne (découper par exemple).

Soudure par point de chaînette sous gaz de protec-

tion MAG. Pour une bonne qualité de soudure, il est
conseillé d’utiliser un gaz composé d’Argon + 15 %
de CO2 qui est considéré comme un gaz actif
(MAG).

page 177

Sommaire
 Carrosserie

Application de peinture à base d’aluminium. Elle Passage de roue partie avant

doit être faite sur les faces d’accostage de chacune
des pièces à souder par bouchonnage. Cette pein-
ture est conductrice de courant et résiste aux hau-
tes températures ; elle assure une protection anti-
GÉNÉRALITÉS
Le remplacement de cette pièce est une opération
complémentaire au remplacement d’un côté d’au-
vent pour une collision latérale.

corrosion autour des points de soudure. Ceci sous-entend qu’il y a une opération
de base associée au remplacement de
cette pièce, dans laquelle seront incluses
les opérations préliminaires. D’où les phrases
suivantes :

Soudure par point de résistance électrique. Dans la méthode décrite ci-après vous ne trouverez
que les descriptions et liaisons spécifiques à la
pièce concernée. Les informations concernant les
pièces complémentaires seront traitées dans leurs
chapitres respectifs.

Effectuer un cordon de mastic extrudé. Pistolet à Dans les descriptions détaillées des
cartouche manuel ou pneumatique. Mastic de ser- méthodes, lorsque deux valeurs d’épais-
tis ou d’accostage à un ou deux composants. seurs de tôles pour une même pièce appa-
raissent, cela signifie que cette pièce est compo-
sée de deux tôles raboutées d’origine.
La correspondance des épaisseurs se fait en par-
tant de l’extrémité extérieure de la pièce vers
Soudure par bouchonnage sous gaz de protection l’habitacle du véhicule (sens du choc).
MAG.
MÉCANIQUE

Effectuer une pulvérisation de mastic. Pistolet sous

pression. Mastic antigravillon et anticorrosion à
deux composants.

Sertissage des panneaux extérieurs de porte.

ÉQUIPEMENT ÉLECTRIQUE

Effectuer un cordon de mastic colle extrudé. ÉPAISSEUR

Pistolet à cartouche manuel ou pneumatique. 1. Passage de roue partie avant : 0,8 mm
Mastic de colle à un ou deux composants. 2. Fermeture de longeron avant : 1,5/2,5 mm
3. Passage de roue : 2 mm.
Glacis d’étain. Chalumeau à air chaud. Température
sortie de buse 600° mini. Palette + baguette 33 %
d’étain + suif. Le glacis d’étain compense en grande
partie les risques de déformation fusible dus aux
soudures.

Nettoyage thermique des mastics extrudés ou pul-

vérisés.

Application de mastic électrosoudable. Ce mastic

est conducteur courant, intercalé entre deux tôles à
CARROSSERIE

souder par point, il assure l’étanchéité entre les

tôles et évite la corrosion des points de soudure.
ZONES D’INTERVENTION
EXEMPLE D’APPLICATION Pour exemple :
DE LA SYMBOLISATION DANS UNE A. Zone de coupe pour un remplacement complet
B. Zone de coupe pour un remplacement partiel.
OPÉRATION DE REMPLACEMENT
DE PIÈCE

Les explications sont indiquées Le “X3” indique le nombre de points à

en italique. réaliser pour la liaison concernée.

page 178

Sommaire
 Carrosserie

REMPLACEMENT
DE LA FERMETURE
DE LONGERON AVANT

GÉNÉRALITÉS
Cette opération est à réaliser sur un mar-
bre de contrôle.

Remplacement complet
•A:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-

MÉCANIQUE
tecteur.
Remplacement partiel
La liaison passage de roue sur chapelle •B:
d’amortisseur n’est pas indiquée car les - Découper à l’aide d’une meule assiette ou d’une
points à réaliser sont identiques à l’origine scie alternative.
(donc accessibles avec la pointeuse).
Le “L 25” indique la longueur en millimètre du - Souder par cordons à l’arc sous gaz protecteur.
cordon à réaliser pour la liaison concernée. - Meuler les cordons.
- Effectuer une finition étain.

REMPLACEMENT PARTIEL
DU LONGERON AVANT

Cette opération est à réaliser sur un mar-

bre de contrôle.

ÉQUIPEMENT ÉLECTRIQUE
Le “Ø 10” indique si nécessaire le diamè-
tre de perçage en millimètre à réaliser
pour la liaison concernée.

Partie avant
REMPLACEMENT DU RENFORT
DE FIXATION
Si plusieurs cordons sont à réaliser, le
nombre indiqué précédera la longueur de DE LA TRAVERSE EXTRÊME AVANT
la soudure. Lorsqu’il n’y a pas de nombre
mentionné, c’est qu’il n’y a qu’un point à réaliser.
Pour les remplacements partiels par soyage
l’espacement est indiqué dans l’introduction.

•A:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
CARROSSERIE

- Souder par points bouchons à l’arc sous gaz pro-

tecteur.
•B:
- Découper à l’aide d’une meule assiette ou d’une
scie alternative.
- Souder par cordons à l’arc sous gaz protecteur.
- Meuler les cordons.
- Effectuer une finition étain.
•A/B:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable. La coupe s’effectue derrière la ligne de
- Souder par points bouchons à l’arc sous gaz pro- raboutage.
tecteur.

page 179

Sommaire
 Carrosserie

REMPLACEMENT
DU LONGERON AVANT

Cette opération est à réaliser sur un mar-

GÉNÉRALITÉS

bre de contrôle.

REMPLACEMENT DU BOÎTIER
DE FIXATION DE BERCEAU

REMPLACEMENT
MÉCANIQUE

•C/D/E/F/G/H/I/J: D’UN DEMI PLANCHER AVANT

- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.

•A/B:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
ÉQUIPEMENT ÉLECTRIQUE

•D/E/F/G/H/I/J:
•K: - Fraiser les points de soudure électrique.
- Découper à l’aide d’une meule assiette ou d’une - Appliquer un apprêt soudable.
scie alternative. - Souder par points bouchons à l’arc sous gaz pro-
- Souder par cordons à l’arc sous gaz protecteur. tecteur.
•L:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•M/N:
- Meuler les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•O: •C/D:
- Découper à l’aide d’une meule assiette ou d’une - Fraiser les points de soudure électrique.
scie alternative. - Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
Cette découpe est nécessaire pour faciliter tecteur.
le dégrafage des points précédents. Celle-
ci s’effectue entre le renfort de longeron et
CARROSSERIE

le longeron avant partie centrale.

•P/Q: REMPLACEMENT PARTIEL •K/L/M:

- Découper à l’aide d’une meule assiette ou d’une
scie alternative.
- Souder par cordons à l’arc sous gaz protecteur.
La découpe des retours de tôle (1) et (2)
est nécessaire pour déposer le longe-
ron. Cette opération doit aussi être
réalisée sur la pièce de rechange pour pouvoir
effectuée les cordons de soudure.
D’UN DEMI PLANCHER AVANT
• Découper suivant les pointillés à l’aide d’une
meule assiette ou d’une scie alternative, le trait fort
correspond à la pièce de rechange.
•A/B/C:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•N/O/P/Q/R:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.

page 180

Sommaire
 Carrosserie

REMPLACEMENT REMPLACEMENT
DE LA DOUBLURE D’AILE AVANT DU PASSAGE
DE ROUE AVANT PARTIE AVANT
REMPLACEMENT PARTIEL

GÉNÉRALITÉS
REMPLACEMENT
DU RENFORT SUPÉRIEUR
DE DOUBLURE D’AILE AVANT •A/B:
- Fraiser les points de soudure électrique.
REMPLACEMENT PARTIEL - Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•C: •A:
- Découper à l’aide d’une meule assiette ou d’une - Fraiser les points de soudure électrique.

MÉCANIQUE
scie alternative. - Appliquer un apprêt soudable.
- Souder par cordons à l’arc sous gaz protecteur. - Souder par points bouchons à l’arc sous gaz pro-
- Meuler les cordons. tecteur.
- Effectuer une finition étain. •B:
- Meuler les cordons avec une fraise sphérique.
REMPLACEMENT COMPLET - Appliquer un apprêt soudable.
•D/E/F/G: - Souder par cordons à l’arc sous gaz protecteur.
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•A:
- Découper à l’aide d’une meule assiette ou d’une
scie alternative.
- Souder par cordons à l’arc sous gaz protecteur.
- Meuler les cordons.
- Effectuer une finition étain.

ÉQUIPEMENT ÉLECTRIQUE
REMPLACEMENT COMPLET

•C:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•D:
- Percer au Ø 10mm une épaisseur de tôle.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.

REMPLACEMENT PARTIEL PARTIE

AVANT DU PASSAGE DE ROUE
AVANT
•B/D:
- Fraiser les points de soudure électrique. Cette opération est à réaliser sur un mar-
CARROSSERIE

- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•C:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Appliquer un mastic électrosoudable.
- Souder à la pointeuse électrique.
•E:
- Meuler les cordons avec une fraise sphérique.
- Appliquer un apprêt soudable.
- Souder par cordons à l’arc sous gaz protecteur.
bre de contrôle.
•A/B/C/D:
•H: - Fraiser les points de soudure électrique.
- Meuler les cordons avec une fraise sphérique. - Appliquer un apprêt soudable.
- Appliquer un apprêt soudable. - Souder par points bouchons à l’arc sous gaz pro-
- Souder par cordons à l’arc sous gaz protecteur. tecteur.
•I: •E:
- Fraiser les points de soudure électrique. - Découper à l’aide d’une meule assiette ou d’une
- Appliquer un apprêt soudable. scie alternative.
- Souder par points bouchons à l’arc sous gaz pro- - Souder par cordons à l’arc sous gaz protecteur.
tecteur. - Meuler les cordons.

page 181

Sommaire
 Carrosserie

- Effectuer une finition étain.

•B/D:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
GÉNÉRALITÉS

tecteur.
•C:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Appliquer un mastic électrosoudable.
- Souder à la pointeuse électrique.
•E:
- Meuler les cordons avec une fraise sphérique.
- Appliquer un apprêt soudable.
- Souder par cordons à l’arc sous gaz protecteur.

- Effectuer une finition étain.

•F/G:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•O/P/Q:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.

REMPLACEMENT DU PASSAGE
MÉCANIQUE

DE ROUE AVANT PARTIE AVANT

•F:
- Découper à l’aide d’une meule assiette ou d’une
scie alternative.
- Souder par cordons à l’arc sous gaz protecteur.
- Meuler les cordons.
- Effectuer une finition étain.

La dépose du support joint de double

ÉQUIPEMENT ÉLECTRIQUE

étanchéité est nécessaire avant d’effectuer

la coupe.

•A/B/C/D/E: Un insert gonflant est positionné dans

- Fraiser les points de soudure électrique. le montant au-dessus de la zone de
- Appliquer un apprêt soudable. coupe. En cas de destruction de l’insert,
- Souder par points bouchons à l’arc sous gaz pro- celui-ci doit être remplacé par un cordon de mas-
tecteur. tic joint peinture.

•G/H:
Parties latérales - Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro
REMPLACEMENT
DU PIED DE CAISSE

•H/I/J/K/L/M:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.

REMPLACEMENT
PARTIEL PARTIE ARRIÈRE
CARROSSERIE

DU PASSAGE DE ROUE AVANT

Cette opération est à réaliser sur un mar-

bre de contrôle.

•N: •A: •I:

- Découper à l’aide d’une meule assiette ou d’une - Découper à l’aide d’une meule assiette ou d’une - Fraiser les points de soudure électrique.
scie alternative. scie alternative. - Appliquer un apprêt soudable.
- Souder par cordons à l’arc sous gaz protecteur. - Souder par cordons à l’arc sous gaz protecteur. - Souder par points bouchons à l’arc sous gaz pro-
- Meuler les cordons. - Meuler les cordons. tecteur.

page 182

Sommaire
 Carrosserie

•J: •A: •D:

- Découper à l’aide d’une meule assiette ou d’une - Découper à l’aide d’une meule assiette ou d’une - Découper à l’aide d’une meule assiette ou d’une
scie alternative. scie alternative. scie alternative.
- Souder par cordons à l’arc sous gaz protecteur. - Souder par cordons à l’arc sous gaz protecteur. - Souder par cordons à l’arc sous gaz protecteur.
- Meuler les cordons. - Meuler les cordons. - Meuler les cordons.

GÉNÉRALITÉS
- Effectuer une finition étain. •B: - Effectuer une finition étain.
• K : Souder par cordons à l’arc sous gaz protecteur. • Meuler les cordons avec une fraise sphérique.
• Souder par cordons à l’arc sous gaz protecteur. REMPLACEMENT DU RENFORT
Le cordon doit s’effectuer par l’intérieur de DE PIED MILIEU
la doublure du pied avant.

• L : Fraiser les points de soudure électrique.

REMPLACEMENT DU PIED MILIEU

•A/B:

MÉCANIQUE
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.

REMPLACEMENT
DU RENFORT DE PIED DE CAISSE

•A/B:
- Découper à l’aide d’une meule assiette ou d’une
scie alternative.

ÉQUIPEMENT ÉLECTRIQUE
- Souder par cordons à l’arc sous gaz protecteur.
- Meuler les cordons.
- Effectuer une finition étain.

•D/E:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
•A/B: tecteur.
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro- La doublure de pied milieu est à mettre en
tecteur. place lors du positionnement du renfort de
pied.

REMPLACEMENT DE LA DOUBLURE
DU MONTANT DE BAIE
• C : Remplacer l’insert gonflant.
CARROSSERIE

G/H:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.

page 183

Sommaire
 Carrosserie

• D : Souder par cordons à l’arc sous gaz protecteur.

Pour effectuer un remplacement partiel • E : Fraiser les points de soudure électrique.
remplacer l’opération précédente par
celle-ci dessous.
GÉNÉRALITÉS

•G/H:
- Découper à l’aide d’une meule assiette ou d’une
scie alternative.
- Souder par cordons à l’arc sous gaz protecteur.
- Meuler les cordons.
•F/I: - Effectuer une finition étain.
- Découper à l’aide d’une meule assiette ou d’une
scie alternative.
Partie arrière
MÉCANIQUE

- Souder par cordons à l’arc sous gaz protecteur.

- Meuler les cordons.
- Effectuer une finition étain. REMPLACEMENT DU PANNEAU
D’AILE ARRIÈRE (BERLINE)
REMPLACEMENT
DU BAS DE CAISSE
Déposer le bas de caisse (voir opération
concernée).

Avec dépose du pavillon

•J:
- Découper à l’aide d’une meule assiette ou d’une
scie alternative.
- Souder par cordons à l’arc sous gaz protecteur.
- Meuler les cordons.
- Effectuer une finition étain.

REMPLACEMENT DU PANNEAU
ÉQUIPEMENT ÉLECTRIQUE

D’AILE ARRIÈRE (ESTATE)

Déposer le bas de caisse (voir opération

•A:
- Fraiser les points de soudure électrique.
- Appliquer une peinture à base d’aluminium.
- Souder à la pointeuse électrique.
•C:
- Découper à l’aide d’une meule assiette ou d’une
scie alternative.
- Souder par cordons à l’arc sous gaz protecteur.
- Meuler les cordons.
- Effectuer une finition étain.
CARROSSERIE
concernée).
•A:
- Découper à l’aide d’une meule assiette ou d’une •M:
scie alternative. - Découper à l’aide d’une meule assiette ou d’une
- Souder par cordons à l’arc sous gaz protecteur. scie alternative.
- Meuler les cordons. - Souder par cordons à l’arc sous gaz protecteur.
- Effectuer une finition étain. - Meuler les cordons.
•B: - Effectuer une finition étain.
- Chauffer le cordon à l’aide d’un pistolet à air •N:
chaud. - Fraiser les points de soudure électrique.
- Effectuer un cordon de mastic extruder. - Appliquer un apprêt soudable.
•D: - Souder par points bouchons à l’arc sous gaz pro-
- Fraiser les points de soudure électrique. tecteur.
- Appliquer une peinture à base d’aluminium.
- Appliquer un mastic électrosoudable.
- Souder à la pointeuse électrique.
•E/F:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-

tecteur.
•G/H:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•I:
- Découper à l’aide d’une meule assiette ou d’une
scie alternative.
- Souder par cordons à l’arc sous gaz protecteur.
- Meuler les cordons.
- Effectuer une finition étain.

page 184

Sommaire
 Carrosserie

REMPLACEMENT DE LA TÔLE •A/B:

PORTE FEU (BERLINE) - Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
Cette opération et complémentaire au tecteur.

GÉNÉRALITÉS
remplacement du panneau d’aile arrière.

•O/P:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•C:
- Fraiser les points de soudure électrique.
•A:

- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
REMPLACEMENT DE LA TÔLE
PORTE FEU (ESTATE)
•B:
- Percer avec un foret de Ø 8 mm.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•C/D/E/F/G:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
•R: - Souder par points bouchons à l’arc sous gaz pro-
tecteur.
MÉCANIQUE
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•E:
- Fraiser les points de soudure électrique.
- Appliquer une peinture à base d’aluminium.
- Souder à la pointeuse électrique.
•F:
- Percer avec un foret de Ø 8 mm.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.

ÉQUIPEMENT ÉLECTRIQUE
- Découper à l’aide d’une meule assiette ou d’une
scie alternative.
- Souder par cordons à l’arc sous gaz protecteur.
- Meuler les cordons.
- Effectuer une finition étain.

Avec dépose du pavillon

•T:
- Découper à l’aide d’une meule assiette ou d’une
scie alternative.
- Souder par cordons à l’arc sous gaz protecteur.
- Meuler les cordons.
- Effectuer une finition étain.

REMPLACEMENT
DU PASSAGE DE ROUE EXTÉRIEUR
CARROSSERIE

page 185

Sommaire
 Carrosserie

REMPLACEMENT •D:
DU PASSAGE DE ROUE INTÉRIEUR - Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
Cette opération et complémentaire au tecteur.
GÉNÉRALITÉS

remplacement du passage de roue exté- - Meuler les points bouchons.

rieur.
REMPLACEMENT DE LA DOUBLURE
DE LA JUPE ARRIÈRE

•A/B/C/E/F:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
MÉCANIQUE

•D:
- Meuler les cordons avec une fraise sphérique.
•A/B/C:
- Appliquer un apprêt soudable.
- Fraiser les points de soudure électrique.
- Souder par cordons à l’arc sous gaz protecteur.
- Appliquer un apprêt soudable. La coupe s’effectue dans la zone X2
- Souder par points bouchons à l’arc sous gaz pro- entre le renfort de longeron et le trou
REMPLACEMENT tecteur. pilote. Le respect de la cote X1 permet
DE LA JUPE ARRIÈRE de se situer au milieu de cette zone.
REMPLACEMENT DE LA
Opération à effectuer des 2 cotés. FERMETURE LATÉRALE
REMPLACEMENT COMPLET
DU LONGERON ARRIÈRE
ÉQUIPEMENT ÉLECTRIQUE

•A:
- Fraiser les points de soudure électrique.
- Appliquer une peinture à base d’aluminium.
- Souder à la pointeuse électrique.
•B/C:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•A/B/C/D/E:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•B/C/D:
- Fraiser les points de soudure électrique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.

REMPLACEMENT
DU LONGERON ARRIÈRE
CARROSSERIE

Cette opération est à réaliser sur un mar-

bre de contrôle. Déposer la jupe arrière
(voir opération concernée).

REMPLACEMENT PARTIEL
•A:
- Découper à l’aide d’une meule assiette ou d’une •E/F/G/H/I:
scie alternative. - Fraiser les points de soudure électrique.
- Souder par cordons à l’arc sous gaz protecteur. - Appliquer un apprêt soudable.
- Meuler les cordons. - Souder par points bouchons à l’arc sous gaz pro-
- Effectuer une finition étain. tecteur.

page 186

Sommaire
 Carrosserie

REMPLACEMENT •H: •D/E:

DU PLANCHER ARRIÈRE - la première tôle avec un foret de Ø 8mm. - Chauffer le cordon à l’aide d’un pistolet à air
- Appliquer un apprêt soudable. chaud.
- Souder par points bouchons à l’arc sous gaz pro- - Effectuer un cordon de colle de calage.
Déposer la jupe arrière (voir opération tecteur.

GÉNÉRALITÉS
concernée). •I/J:
Cette pièce peut être découpée, à l’aide - Fraiser les points de soudure électrique.
d’une meule assiette ou d’une scie alternative, - Appliquer un apprêt soudable.
suivant 2 possibilités en fonction du choc :
- Complète. - Souder par points bouchons à l’arc sous gaz pro-
- Coupe partielle A-A (côté droit ou gauche). tecteur.
•K:
- Découper à l’aide d’une meule assiette ou d’une
scie alternative.
- Souder par cordons à l’arc sous gaz protecteur.
- Meuler les cordons.

Partie supérieure
REMPLACEMENT DU PAVILLON

COMPLÈTE
Tous les points de soudures électriques
par résistance sont accessibles et donc
réalisables en réparation, ils ne seront
donc pas précisés dans la méthode.

MÉCANIQUE
•F/H:
- Meuler les cordons avec une fraise sphérique.
- Appliquer un apprêt soudable.
- Souder par points bouchons à l’arc sous gaz pro-
tecteur.
•G/I/J:
•A/B/C/D/E/F/G: - Chauffer le cordon à l’aide d’un pistolet à air
- Fraiser les points de soudure électrique. chaud.
- Appliquer un apprêt soudable. - Effectuer un cordon de colle de calage.
- Souder par points bouchons à l’arc sous gaz pro-

ÉQUIPEMENT ÉLECTRIQUE
tecteur.

CÔTÉ DROIT OU GAUCHE

Découper suivant les pointillés à l’aide
d’une meule assiette ou d’une scie alterna-
tive, le trait fort correspond à la pièce de
rechange.
• A / B / C : Chauffer le cordon à l’aide d’un pistolet
à air chaud.
- Chauffer le cordon à l’aide d’un pistolet à air
chaud.
- Effectuer un cordon de colle de calage.

•K/L/M/N:
- Chauffer le cordon à l’aide d’un pistolet à air
chaud.
- Effectuer un cordon de colle de calage.
CARROSSERIE

page 187

Sommaire
 Carrosserie

CONTRÔLE DE LA CARROSSERIE
GÉNÉRALITÉS

Trois types de contrôle peuvent être pris en considération avant de passer un véhicule au marbre :
Le contrôle des jeux d’ouverture et d’affleurement qui peut aider à déterminer l’importance des déformations ainsi que
leurs localisations. Ce contrôle sert aussi de base de référence lors d’une dépose / pose ou d’un échange d’éléments
amovibles.
Le contrôle à la pige en se référant au plan de soubassement, aux cotes de structure ou par symétrie.
Le contrôle du train avant est aussi un excellent moyen de vérifier si le soubassement a ou n’a pas été affecté. Toutefois,
il ne faut pas négliger le contrôle des éléments de train roulant qui pourrait également avoir subi des déformations et
fausser le diagnostic.

Contrôle à la pige
MÉCANIQUE

Les cotes sont uniquement indiquées à titre de contrôle.

PARTIE AVANT PARTIE LATÉRALE

ÉQUIPEMENT ÉLECTRIQUE

a = 1 376 mm
b = 1 557 mm
c = 1 184 mm
CARROSSERIE

d = 950 mm
e = 864 mm
f = 1 345 mm

page 188 page 188

Sommaire
 Carrosserie

BERLINE ESTATE

GÉNÉRALITÉS
MÉCANIQUE
ÉQUIPEMENT ÉLECTRIQUE
g = 939 mm g = 957 mm
h = 935 mm h = 923 mm
i = 1 020 mm i = 1 220 mm

CARROSSERIE

page 189

Sommaire
 Carrosserie

PARTIE ARRIÈRE
GÉNÉRALITÉS

BERLINE

j = 1 154 mm
k = 966 mm
l = 1 230 mm
MÉCANIQUE

ESTATE
ÉQUIPEMENT ÉLECTRIQUE

j = 1 000 mm
k = 1 226 mm
l = 1 340 mm
CARROSSERIE

page 190

Sommaire
 Carrosserie

POINTS DE PIGEAGE DU SOUBASSEMENT

GÉNÉRALITÉS
MÉCANIQUE
ÉQUIPEMENT ÉLECTRIQUE
CARROSSERIE

page 191

Sommaire
 Carrosserie

Contrôle de la caisse au marbre

BLACKHAWK
GÉNÉRALITÉS
MÉCANIQUE
ÉQUIPEMENT ÉLECTRIQUE
CARROSSERIE

page 192

Sommaire
Sommaire
Carrosserie

page 193
CARROSSERIE ÉQUIPEMENT ÉLECTRIQUE MÉCANIQUE GÉNÉRALITÉS
 CARROSSERIE ÉQUIPEMENT ÉLECTRIQUE MÉCANIQUE GÉNÉRALITÉS

page 194

Sommaire
Carrosserie
Sommaire
CAR-O-LINER
Carrosserie

page 195
CARROSSERIE ÉQUIPEMENT ÉLECTRIQUE MÉCANIQUE GÉNÉRALITÉS
 CARROSSERIE ÉQUIPEMENT ÉLECTRIQUE MÉCANIQUE GÉNÉRALITÉS

page 196

Sommaire
Carrosserie
Sommaire
Carrosserie

page 197
CARROSSERIE ÉQUIPEMENT ÉLECTRIQUE MÉCANIQUE GÉNÉRALITÉS
 CARROSSERIE ÉQUIPEMENT ÉLECTRIQUE MÉCANIQUE GÉNÉRALITÉS

page 198

Sommaire
Carrosserie
 DATALINER

Sommaire
Carrosserie

page 199
CARROSSERIE ÉQUIPEMENT ÉLECTRIQUE MÉCANIQUE GÉNÉRALITÉS
 CARROSSERIE ÉQUIPEMENT ÉLECTRIQUE MÉCANIQUE GÉNÉRALITÉS

page 200

Sommaire
Carrosserie
 Carrosserie

CELETTE
FONCTION DES PIÈCES
TV400-MZ260 1-2 : Pilotage et fixation des longerons avant

GÉNÉRALITÉS
3-4 : Fixation supérieure de la façade avant et de la traverse radiateur
MZ260 5 : Fixation du support de la boîte de vitesses
MZ602 6 : Fixation du support moteur
MZ260 7-8 : Fixation avant du berceau avant
MZ601-MZ602 9-10-11 : Fixation des amortisseurs avant
MZ080 12-13 : Fixation arrière du berceau avant sans dépose de la mécanique
MZ140 12-13 : Fixation arrière du berceau avant mécanique déposée
MZ080 14-15 : Pilotage avant des longerons milieu
MZ080 16-17 : Pilotage arrière des longerons milieu
MZ080 18-19 : Pilotage avant des longerons arrière
MZ260 20-21 : Fixation des amortisseurs arrière
TV400 MZ200 22-23 : Pilotage des longerons arrière
24-25 : Contrôle du panneau arrière
26 : Contrôle du tirant support moteur
27 : Valise de rangement

SANS DÉPOSE DE LA MÉCANIQUE AVANT (dessin 427-D-25B)

Déposer les roues. Sous le véhicule, déposer les carters de protection.
Sur le marbre mettre en place les tours MZ080 équipées des pièces 12-13-14-15.
Pou le verrouillage des pièces 12-13 dans les tours MZ080 (Fig.6).
Poser le véhicule sur le marbre, qui se centrera sur les pièces 12-13 par l’intermédiaire des têtes de vis et sur les pièces 14-15 par l’intermédiaire des trous pilote.

MÉCANIQUE
Il est possible de fixer le véhicule sur les pièces 12-13 en utilisant ies vis HM12-150 livrées.

SANS DÉPOSE DE LA MÉCANIQUE ARRIÈRE (dessin 427-D-25B)

Déposer les roues.
Sous le véhicule, déposer les carters de protection ainsi que les bouchons qui obstruent les trous pilote.
Sur le marbre mettre en place la TV400, les tours MZ080 équipées des pièces 16-17-18-19, les tours MZ200 équipées des pièces 22-23, pour le verrouillage (Fig.2).
Poser le véhicule sur le marbre, qui se centrera sur les pièces 16-17-18-19-22-23 par l’intermédiaire des trous pilote.

MÉCANIQUE DÉPOSÉE (dessin 427-D-25A)

A l’avant
Procéder de la même façon que sans.dépose de la mécanique.
Pour le verrouillage des pièces 12-13 dans les tours MZ140 (Fig.1).
Attention :
Les pièces 7-8 doivent être en appuis sur les goujons (Fig.5).
Pour le contrôle ou la réparation des amortisseurs (Fig.3).

ÉQUIPEMENT ÉLECTRIQUE
A l’arriere
Procéder de la même façon que sans dépose de la mécanique.
Pour le verrouillage des pièces 22-23 dans les tours MZ200 (Fig.2).
Pour l’utilisation des trous des pièces 24-25 selon le modèle contrôlé (Fig.4)

UTILISATION DE LA VISSERIE
Vis HM8-25 : 4 sur le véhicule, 6 sur le véhicule, 26 sur le véhicule.
Boulons HM10-25 : 24-25 sur le véhicule.
Vis HM10-60 : 1-2 sur le véhicule.
Vis HM 12-20 : 26 sur le véhicule.
Vis HM 12-25 : 3 sur 1 et 4 sur 2, 24 sur 22 et 25 sur 23.
Vis HM 12-30 : 5 sur le véhicule.
Vis HM 12-65 : 11 sur 9-10.
Vis HM 12-80 :
- 12-13 sur le véhicule mécanique déposée,
- 20-21 sur le véhicule.
Vis HM12-150 : 12-13 sur le véhicule sans dépose de la mécanique.
Boulons HM 14-80 : 7-8 sur le véhicule.
CARROSSERIE

page 201

Sommaire
 CARROSSERIE ÉQUIPEMENT ÉLECTRIQUE MÉCANIQUE GÉNÉRALITÉS

page 202

Sommaire
Carrosserie
Sommaire
Carrosserie

page 203
CARROSSERIE ÉQUIPEMENT ÉLECTRIQUE MÉCANIQUE GÉNÉRALITÉS
 CARROSSERIE ÉQUIPEMENT ÉLECTRIQUE MÉCANIQUE GÉNÉRALITÉS

page 204

Sommaire
Carrosserie
Sommaire
CELETTEhMETTROh2000
Carrosserie

page 205
CARROSSERIE ÉQUIPEMENT ÉLECTRIQUE MÉCANIQUE GÉNÉRALITÉS
