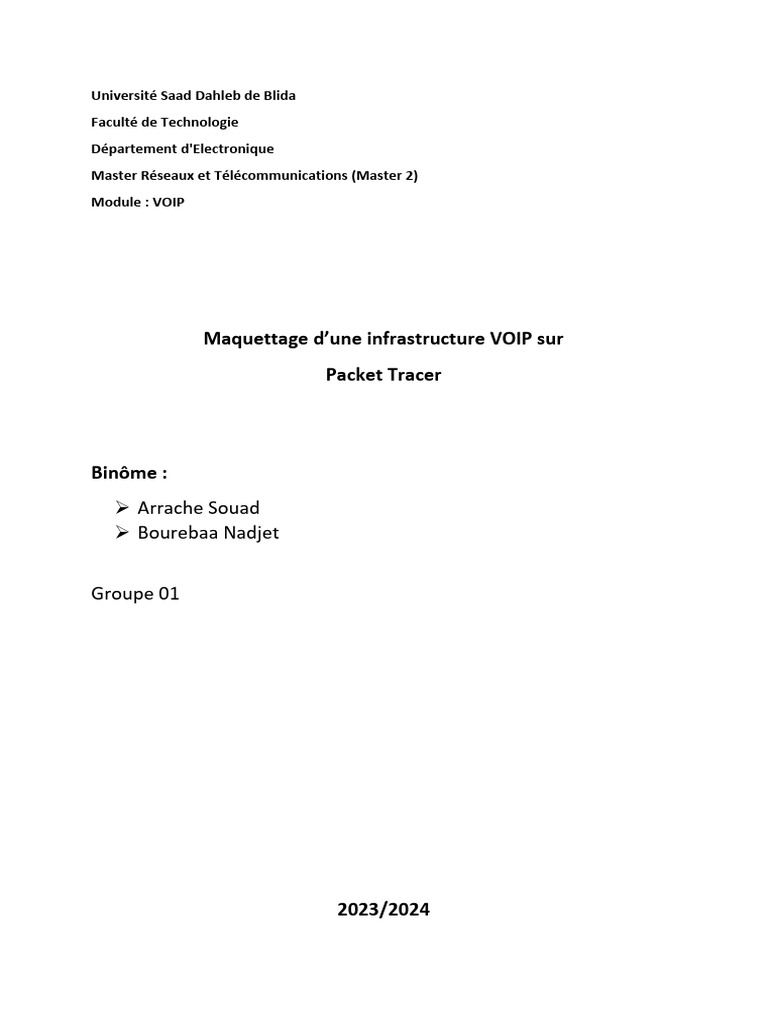

Université Saad Dahleb de Blida

Faculté de Technologie
Département d'Electronique
Master Réseaux et Télécommunications (Master 2)
Module : VOIP

Maquettage d’une infrastructure VOIP sur

Packet Tracer

Binôme :
 Arrache Souad
 Bourebaa Nadjet

Groupe 01

2023/2024
 Introduction :
La téléphonie sur Internet, ou Voix sur IP (VOIP), a révolutionné la manière dont les
communications vocales sont établies à l'ère numérique. Elle permet de transmettre la voix
sous forme de données numériques sur des réseaux IP, offrant ainsi une alternative
économique et flexible aux systèmes de téléphonie traditionnels. Dans ce Travaux Pratiques,
nous allons plonger dans l'univers de la VOIP en utilisant l'outil de simulation réseau Packet
Tracer.

Objectif du tp :
Au cours de ce TP :
Nous allons explorer la conception et la mise en œuvre d'une infrastructure VoIP à l'aide
de l'outil Packet Tracer. Nous allons créer un réseau VoIP, configurer des équipements
réseau, déployer des téléphones IP et mettre en place des communications vocales au sein
de notre infrastructur.

Partie theorique :
1. La VoIP : La voix sur IP « Voice over IP », est une technologie informatique qui permet
de transmettre la voix sur des réseaux compatibles IP, via Internet ou des réseaux privés
ou publics, qu'ils soient filaires ou non
2. La ToIP : La ToIP «Telephony over IP» est un service de communications (public ou
privé) qui utilise le protocole de réseau Internet (IP). La technologie ToIP transforme la
voix en données via un protocole IP.
3. Protocoles VoIP :

SIP (Session Initiation Protocole de signalisation utilisé pour établir, gérer et terminer
Protocol) : des sessions de communication, y compris des appels vocaux. Il
facilite l'authentification des utilisateurs
H.323 : Un autre protocole de signalisation, H.323, est plus ancien que
SIP, mais il est encore utilisé dans certaines implémentations de
VoIP .
RTP (Real-time Utilisé pour le transport en temps réel de données multimédias,
Transport Protocol) : notamment la voix et la vidéo. Il garantit une livraison fiable des
paquets multimédias et gère la synchronisation entre l'émetteur et le
récepteur

Voici l'utilité de quelques protocoles couramment utilisés dans les infrastructures VoIP :

4. Éléments d'une Infrastructure VoIP :

Téléphones IP : Des périphériques qui permettent aux utilisateurs de passer des appels
vocaux via le réseau IP. Ils utilisent des protocoles de signalisation pour s'inscrire auprès des
serveurs VoIP et gérer les appels.
Serveurs de Communication : Ils gèrent la configuration des téléphones IP, les fonctions
avancées (messagerie vocale, conférences, etc.) et assurent la signalisation des appels
Passerelles : Ces dispositifs interconnectent le réseau VoIP au réseau téléphonique
traditionnel, permettant ainsi d'appeler des numéros non VoIP.
 Équipements Réseau : Comme les routeurs, les commutateurs, les pare-feu, qui facilitent la
connectivité au sein de l'infrastructure VoIP.
5. Qualité de Service (QoS) en VoIP :
La QoS est essentielle dans les réseaux VoIP pour garantir une expérience de communication
fluide. Elle permet de prioriser le trafic vocal, de minimiser la latence et de garantir la qualité
audio en ajustant les paramètres de transmission.

Cette partie théorique fournit une base solide pour comprendre les principes de base de la
VoIP, nous permettant ainsi de concevoir et de configurer efficacement votre propre
infrastructure VoIP dans Packet Tracer

Partie pratique :
Dans cette section, nous allons explorer les étapes pratiques pour configurer une
infrastructure VoIP sur Packet Tracer

Partie 01 : Mise en place de la TOIP :

 Schéma de la maquette :
Cette maquette est composée de Trois téléphones IP, Un commutateur 2960, Un routeur 2811 et
Un routeur 2621XM.

Schème de la maquette TOIP

  Configuration de la maquette TOIP :
- On commence la configuration avec le routeur « DHCP SERVER », à l’interface fa0/0
de ce dernier on attribuer l’adresse IP 172.16.5.2/24 comme suivant :

- Après la configuration on obtient :

- Puis on configure les téléphones par exclure les adresses .1 à .5 (du réseau 172.16.5.0
/24) :

Commentaire : Cette commande permet d'exclure une ou plusieurs adresses IP spécifiques

de la plage d'adresses IP disponibles pour la distribution aux clients DHCP.

- En suit on crée un pool d’adresses pour le réseau 172.16.5.0 et on le nomme PHONES :

Commentaire : Cette commande permet de définir un ensemble de paramètres de
configuration DHCP pour un groupe spécifique de clients, "phones" dans "ip dhcp pool
phones"

- Par la suit on passe au routeur « UCME » et on attribuer l’adresse IP 172.16.5.1 /24 à son
interface fa0/0.5 de :

- Après la configuration on obtient :

Commentaire : Cette configuration indique que l'interface FastEthernet 0/0.5 est configurée
pour prendre en charge le trafic du VLAN 5, et elle dispose d'une adresse IP de 172.16.5.1
pour communiquer avec les périphériques du VLAN 5
 - Apres dans le switche on Déclarer les Vlan 10 (DATA) et 5 (VOIX) :

- Ainsi on Configurer les ports sur lesquels sont connectés les téléphones IP :

Commentaire : Ces commandes nous permettrons de créer les VLAN 10 (DATA) et 5 (VOIX)
sur le switch. Nous pouvons attribuer ces VLAN à des interfaces spécifiques sur le switch en
utilisant la commande switchport access vlan [ID VLAN] sur l'interface du port concerné

- Puis on Configurer le port 12 sur lequel est connecté le serveur DHCP pour les
téléphones :

Commentaire : Les commandes ci-dessus attribuent le port 12 au VLAN 5 (VOIX) pour les
téléphones, Cela signifie que le port 12 sera utilisé pour le trafic vocal
 - Après la configuration on obtient :

- Et on Configurer le port 11 sur lequel est connecté le routeur UCME :

Commentaire : configure l'interface FastEthernet 0/11 sur un switch en tant que port trunk.
Un port trunk est utilisé pour transporter plusieurs VLAN sur une seule liaison physique

- Après avoir terminé la configuration de switche , roteur UCME et routeur serveur

dhcp on passe a la configuration de la TOIP on Ajouton le module
« IP_PHONE_POWER_ADAPTER » à chacun des 3 téléphones ( on prend 1 et on l’ajoute a 2) :
 - Apres que le téléphone obtient une adresse IP on Vérifier les baux sur le serveur
DHCP :

Commentaire : La commande "show dhcp binding" est utilisée sur un routeur pour afficher
la liste des baux DHCP actuellement attribués aux clients DHCP. Cette commande vous
permet de voir quelles adresses IP ont été attribuées aux clients DHCP et quelles sont les
adresses MAC correspondantes

- On revenant sur le router UCME on configure le service de Téléphonie IP :

Commentaire : Les commandes que nous avons utilisées :

telephony-service: Cette commande active le service de téléphonie IP et permet de

configurer divers paramètres pour les téléphones IP.

Max-dn 10 : Cette commande définit le nombre maximal d'extensions (Directors Numbers)

autorisées, en l'occurrence 10.

max-ephones 5 : Cette commande définit le nombre maximal de téléphones IP (ephones)

autorisés.
ip source-address 172.16.5.1 port 2000 : Cette commande spécifie l'adresse IP source
(172.16.5.1) et le port (2000) que le routeur UCME utilisera pour communiquer avec les
téléphones IP .

- On Vérifier la configuration des téléphones :

Unregistered veut dire que nos téléphones ne sont pas déclarés donc on passe à l’étape
suivante

Commentaire : Lorsque vous exécutez cette commande, vous obtiendrez une liste des
téléphones IP configurés, avec des informations telles que le numéro de téléphone, l'état du
téléphone, l'adresse IP associée et d'autres informations utiles sur les téléphones configurés
sur le système UCME

- Ensuite on déclarer les numéros des téléphones :

Commentaire :

ephone-dn 1: Cette commande indique que nous configurons la première extension

téléphonique (ephone-dn) sur le système UCME. Le "1" est le numéro d'identification de
cette extension.

Number 5001: Cette commande attribue le numéro 5001 à cette extension téléphonique.
Cela signifie que les utilisateurs peuvent composer le numéro 5001 pour accéder à cette
extension.

- Et on associer les téléphones aux « boutons » de prise de ligne des téléphones :

Commentaire : Button 1:1: Cette commande configure le bouton de ligne pour cet ephone.
Dans ce cas, "1:1" signifie que c'est le premier bouton de ligne du premier téléphone IP
(ephone 1).

- puis on vérifier la configuration :

 Commentaire : Une fois que nous avons configuré les numéros de téléphone sur nos
téléphones IP (ephones) dans un système UCME, nous pouvons utiliser la commande
"show ephones" pour afficher la liste des téléphones IP configurés, y compris les
numéros de téléphone associés.

- Vérification du bon fonctionnement :

Cela ce fait on composant le numéro de l’IP-phone2 (5003) dans l’IP-phone0 puis entrée, il
s’affichera dans l’écran (ring out) qui signifier que le l’IP-phone2 sonne :
- Le téléphone IP-phone2 sonne et l’on décroche il s’affichera dans les deux téléphone
qu’ils sont connecte :

- Si on appelle l’IP-phone2 d’après l’IP-phone1 il s’affichera qu’il est occupé (Busy)

ETAPE 2 : Mise en place de la partie DATA de la maquette
• Schéma de la maquette :

On ajoute à la précédente maquette 3 PC et un serveur DHCP.

- Dans le switch on configurer le port 22 sur lequel est configuré sur le Vlan 10 (DATA).

- Après la configuration on obtient :

- Sur le serveur dans l’onglet desktop on attribue L’adresse IP 172.16.10.2 /24.

- Dans l’onglet services de serveur on choisit DHCP et on le configure afin de distribue

sur le réseau 172.16.10.0, 20 adresses depuis l’adresse 172.16.10.101 et que
l’adresse 172.16.10.1 comme passerelle par défaut.
- Dans le routeur UCME on configure une 2ème interface virtuelle, Fa0/0.10, on
l’attribuer l’adresse IP 172.16.10.1.

- Après la configuration on obtient :

 - Configuration dynamique des 3 PC :

PC 1 :

PC 2 :

PC 3 :
 On test la connectivité depuis le serveur DHCP vers les pc :
•On test la connectivité depuis le serveur DHCP vers les téléphones :

Commentaire : la communication entre le serveur et les ordinateurs fonctionne

correctement. Cela indique que le serveur DHCP attribue avec succès des adresses IP aux PC,
ce qui est essentiel pour assurer le bon fonctionnement d'un réseau. C'est un signe positif de
la stabilité et de l'efficacité de la configuration réseau
 Conclusion :

Au cours de ce TP, on peut apprendre à configurer des routeurs, des switchs, des téléphones
IP, des serveurs DHCP, des serveurs de communication VOIP et bien d'autres composants
clés. De plus, on peut se familiariser avec les protocoles et les principes de fonctionnement
de la VOIP .

En conclusion, le maquettage d'une infrastructure VOIP sur Packet Tracer est une étape
cruciale pour acquérir des compétences pratiques dans le domaine de la téléphonie sur IP.
Cela permet de mieux comprendre les défis et les solutions liés à la mise en place d'une
infrastructure de communication moderne, ce qui peut être très bénéfique pour les études
et la carrière professionnelle.
