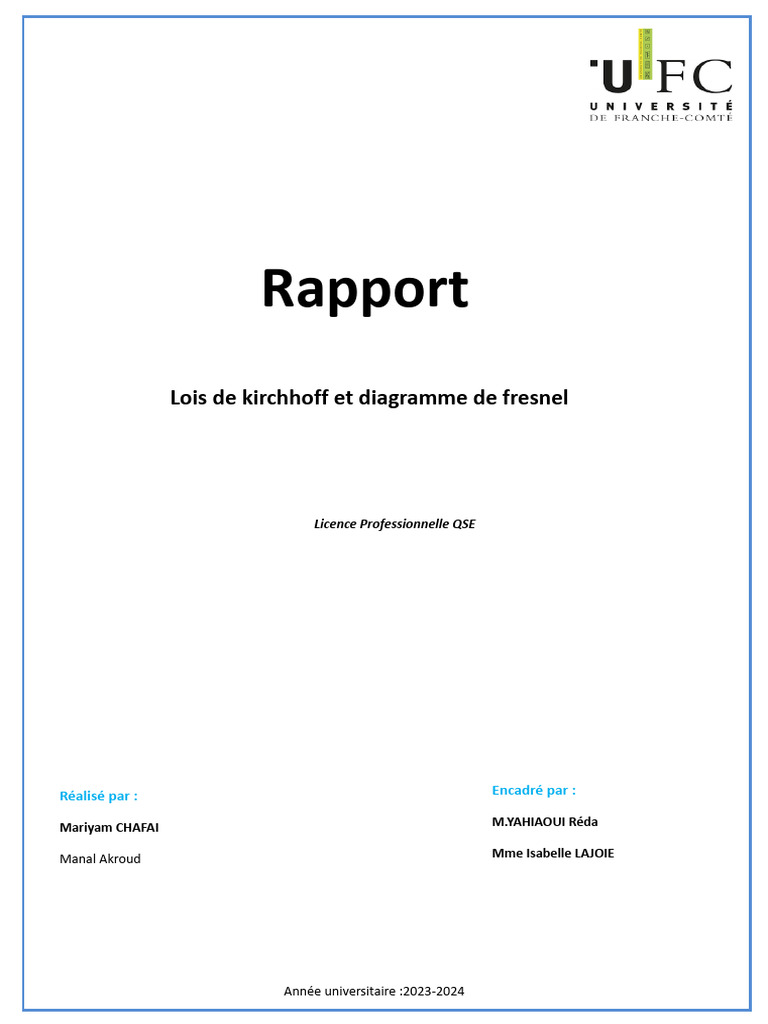

Rapport

TP
Lois de kirchhoff et diagramme de fresnel

Licence Professionnelle QSE

Réalisé par : Encadré par :

Mariyam CHAFAI M.YAHIAOUI Réda

Manal Akroud Mme Isabelle LAJOIE

Année universitaire :2023-2024

Mesures en Continu
Première mesure
Dans cette première partie du TP, l'objectif est de réaliser une mesure de tension continue à
l'aide de l'alimentation stabilisée. Nous procéderons à l'estimation des incertitudes et à la
sélection appropriée du calibre du voltmètre.

1. Brancher le voltmètre aux bornes de l'alimentation stabilisée en respectant les polarités.

Pour garantir une mesure précise, assurez-vous de connecter le fil rouge du voltmètre à la
borne positive de l'alimentation stabilisée et le fil noir à la borne négative.

2. Réglez la tension à 8 V et mesurez sur un calibre de 30 V. Estimez les incertitudes.

• Réglez la tension de l'alimentation stabilisée à 8 V.

• Utilisez le voltmètre en mode voltmètre continu avec un calibre initial de 30 V.
• Tension mesurée (calibre 30 V) : Vmesurée=8.1 V

Pour estimer les incertitudes :

• Réduisez le calibre du voltmètre à un niveau plus précis (par exemple, 10 V).

• Refaites la mesure.
• Tension mesurée (calibre 10 V) : Vmesuree_nouveau_calibre=8.0V

Calculez l'incertitude absolue (ΔV) et l'incertitude relative (ΔV/Vmesurée) pour évaluer la

précision de la mesure.

Incertitudes :

Incertitude absolue :

ΔV=∣Vmesuree−Vmesuree_nouveau_calibre∣=0.1V

Incertitude relative : Vmesuree*ΔV=8.1*0.1×100%≈1.23%

3-Choisissez un calibre plus petit si possible, refaites la mesure, et comparez les

incertitudes relatives.

Si le calibre plus petit est choisi (par exemple, 5 V) :

Tension mesurée (calibre 5 V) : Vmesuree_calibre_plus_petit=8.05V

Nouvelles incertitudes :

Incertitude absolue :

ΔVcalibre_plus_petit=∣Vmesuree−Vmesuree_calibre_plus_petit∣=0.05V
Incertitude relative :

VmesureeΔVcalibre_plus_petit=8.10.05×100%≈0.62%

4-Concluez sur le choix du calibre.

En comparant les incertitudes relatives, le calibre de 5 V offre une précision plus élevée que
le calibre de 10 V. Par conséquent, pour les mesures ultérieures, le calibre de 5 V sera utilisé
pour minimiser les erreurs de mesure. Ce choix assure une précision adéquate sans risque
d'endommager l'appareil.

4-Vérification de la loi des mailles

4.1 Développement théorique

La loi des mailles stipule que la somme algébrique des tensions dans une boucle fermée d'un
circuit est égale à zéro. Mathématiquement, cela peut être exprimé comme :

∑Vi=0
Où Vi représente la tension à travers chaque composant dans la boucle.

4.2 Partie expérimentale

Analyse des Mesures et Comparaison avec la Théorie

Après avoir réalisé la partie expérimentale de la vérification de la loi des mailles, nous avons
obtenu des résultats significatifs qui nécessitent une analyse critique.

Analyse des valeurs mesurées :

Tension aux bornes de R1 : Mesurée = 3,23V avec une incertitude de mesure de 0.4V.

Tension aux bornes de R2 : Mesurée = 6,79V avec une incertitude de mesure de 0.1 V.

Tension aux bornes de R3 : Mesurée = 10,02 V avec une incertitude de mesure de 0.2 V.

Calcul des valeurs théoriques :

En utilisant les valeurs précises des résistances mesurées au pont de mesure, les valeurs
théoriques des tensions ont été recalculées. Par exemple, pour E=10V, R=470Ω, R2=1KΩ, et
R3=4.7Ω, les valeurs théoriques (voir l’annexe 1) sont :

Vthéorique_R1=3,19V
Vthéorique_R12=6,80V

Vthéorique_R3=9,99V

5. Vérification de la loi des nœuds

5.1 Développement théorique

La loi des nœuds, également connue sous le nom de première loi de Kirchhoff, énonce que la
somme algébrique des courants entrants et sortants à un nœud d'un circuit électrique est
égale à zéro. En d'autres termes, la charge électrique ne s'accumule pas au niveau d'un
nœud.

Mathématiquement, la loi des nœuds peut être formulée comme suit :

∑Ientrant=∑Isortant

Où

∑Ientrant est la somme des courants entrants au nœud,

∑Isortant est la somme des courants sortants du nœud.

Cette équation exprime le principe de conservation de la charge électrique. Elle s'applique à

tout point de connexion dans un circuit électrique où les courants se répartissent entre
différents composants.

La loi des nœuds est essentielle pour analyser et résoudre des circuits complexes en
électricité. Elle complète la deuxième loi de Kirchhoff, connue sous le nom de loi des mailles,
qui concerne les tensions dans un circuit. Les deux lois de Kirchhoff sont fondamentales pour
comprendre le comportement global des circuits électriques.
UR1

Dans ce circuit il y a 2 nœuds

I I1
I=I1+I2 I2
UR3 UR2
Interprétation des écarts :

Ces différences peuvent être attribuées à des variations non négligeables des valeurs réelles
des résistances par rapport à leurs valeurs nominales, des erreurs potentielles lors de la
mesure au pont de mesure, ou d'autres facteurs expérimentaux non anticipés.

Conclusion Générale :

Bien que les écarts observés soient plus importants que prévu, cette expérience souligne
l'importance de prendre en compte les variations réelles des composants lors de la
conception des circuits. Elle incite également à approfondir l'analyse des sources d'erreur et
à perfectionner les compétences dans les techniques de mesure pour des résultats
expérimentaux plus précis. Malgré ces différences, cette expérience demeure une occasion
précieuse pour renforcer notre compréhension des principes fondamentaux de l'électricité.

II-Prise en main de l’oscilloscope- Mesures de déphasage

Base de temps et synchronisation : Visualisation d’une tension fonction du temps

Utilisation du générateur de fréquence (GBF)

-Je choisis un signal sinusoïdal de fréquence 1 kHz et d'amplitude 4V.

-Je connecte le signal sur la voie 2 de l'oscilloscope.

-J'appuie sur la touche « autoscale » (ou « autoset ») et je commente.

Commentaire :

Lorsque j'appuie sur la touche "autoscale" (ou "autoset"), l'oscilloscope ajuste

automatiquement les paramètres d'échelle de la base de temps et de la déviation verticale
pour afficher le signal de manière optimale.

Étude de la fonction synchronisation de l’oscilloscope

Je débranche le signal de la voie 2 et je l'applique sur la voie 1. Que se passe-t-il ?

Réponse :

En débranchant le signal de la voie 2 et en l'appliquant sur la voie 1, l'oscilloscope peut avoir

des difficultés à synchroniser le signal correctement, conduisant à une instabilité de
l'affichage. Cela souligne l'importance de la fonction de synchronisation pour assurer une
visualisation précise des signaux.

Tester l’influence de la base de temps. Mesure de la période

J'ajuste la base de temps pour observer l'influence sur la période du signal.

En ajustant la base de temps, je peux observer comment la période du signal varie.

Augmenter la base de temps étire le signal horizontalement, diminuant la fréquence
apparente, tandis que la diminution de la base de temps comprime le signal, augmentant la
fréquence apparente.

Mesures d’amplitude

En réglant les zéros des deux voies, je m'assure que le niveau de référence est correct.

En ajustant les calibres de déviation verticale, je peux contrôler l'amplitude de l'affichage.

Les mesures d'amplitudes peuvent être effectuées d'après les graduations en utilisant les
valeurs affichées sur l'échelle verticale. Les curseurs peuvent également être utilisés pour
mesurer directement l'amplitude en déplaçant des marqueurs sur l'écran. Enfin, certains
oscilloscopes offrent des fonctionnalités de mesure automatique qui peuvent fournir des
valeurs précises d'amplitude.

Mesures de déphasage

En connectant deux signaux sinusoïdaux de même fréquence, je peux observer le déphasage

entre eux. Les curseurs de l'oscilloscope peuvent être utilisés pour mesurer précisément le
décalage temporel entre les points correspondants des deux signaux, fournissant ainsi une
mesure du déphasage.
Annexe 1 :
