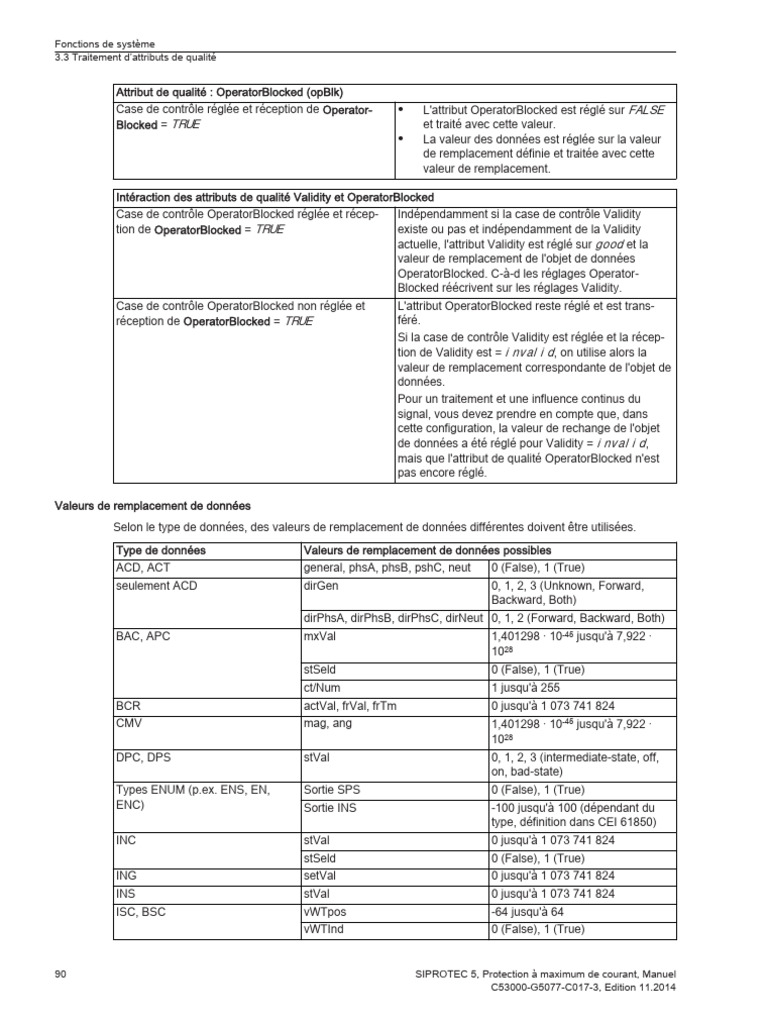

Fonctions de système

3.3 Traitement d’attributs de qualité

Attribut de qualité : OperatorBlocked (opBlk)

Case de contrôle réglée et réception de Operator-
Blocked = TRUE
• L'attribut OperatorBlocked est réglé sur FALSE
et traité avec cette valeur.
• La valeur des données est réglée sur la valeur
de remplacement définie et traitée avec cette
valeur de remplacement.

Intéraction des attributs de qualité Validity et OperatorBlocked

Case de contrôle OperatorBlocked réglée et récep-
tion de OperatorBlocked = TRUE
Case de contrôle OperatorBlocked non réglée et
réception de OperatorBlocked = TRUE
Indépendamment si la case de contrôle Validity
existe ou pas et indépendamment de la Validity
actuelle, l'attribut Validity est réglé sur good et la
valeur de remplacement de l'objet de données
OperatorBlocked. C-à-d les réglages Operator-
Blocked réécrivent sur les réglages Validity.
L'attribut OperatorBlocked reste réglé et est trans-
féré.
Si la case de contrôle Validity est réglée et la récep-
tion de Validity est = invalid, on utilise alors la
valeur de remplacement correspondante de l'objet de
données.
Pour un traitement et une influence continus du
signal, vous devez prendre en compte que, dans
cette configuration, la valeur de rechange de l'objet
de données a été réglé pour Validity = invalid,
mais que l'attribut de qualité OperatorBlocked n'est
pas encore réglé.

Valeurs de remplacement de données

Selon le type de données, des valeurs de remplacement de données différentes doivent être utilisées.
Type de données Valeurs de remplacement de données possibles
ACD, ACT general, phsA, phsB, pshC, neut 0 (False), 1 (True)
seulement ACD dirGen 0, 1, 2, 3 (Unknown, Forward,
Backward, Both)
dirPhsA, dirPhsB, dirPhsC, dirNeut 0, 1, 2 (Forward, Backward, Both)
BAC, APC mxVal 1,401298 · 10-45 jusqu'à 7,922 ·
1028
stSeld 0 (False), 1 (True)
ct/Num 1 jusqu'à 255
BCR actVal, frVal, frTm 0 jusqu'à 1 073 741 824
CMV mag, ang 1,401298 · 10-45 jusqu'à 7,922 ·
1028
DPC, DPS stVal 0, 1, 2, 3 (intermediate-state, off,
on, bad-state)
Types ENUM (p.ex. ENS, EN, Sortie SPS 0 (False), 1 (True)
ENC) Sortie INS -100 jusqu'à 100 (dépendant du
type, définition dans CEI 61850)
INC stVal 0 jusqu'à 1 073 741 824
stSeld 0 (False), 1 (True)
ING setVal 0 jusqu'à 1 073 741 824
INS stVal 0 jusqu'à 1 073 741 824
ISC, BSC vWTpos -64 jusqu'à 64
vWTInd 0 (False), 1 (True)
