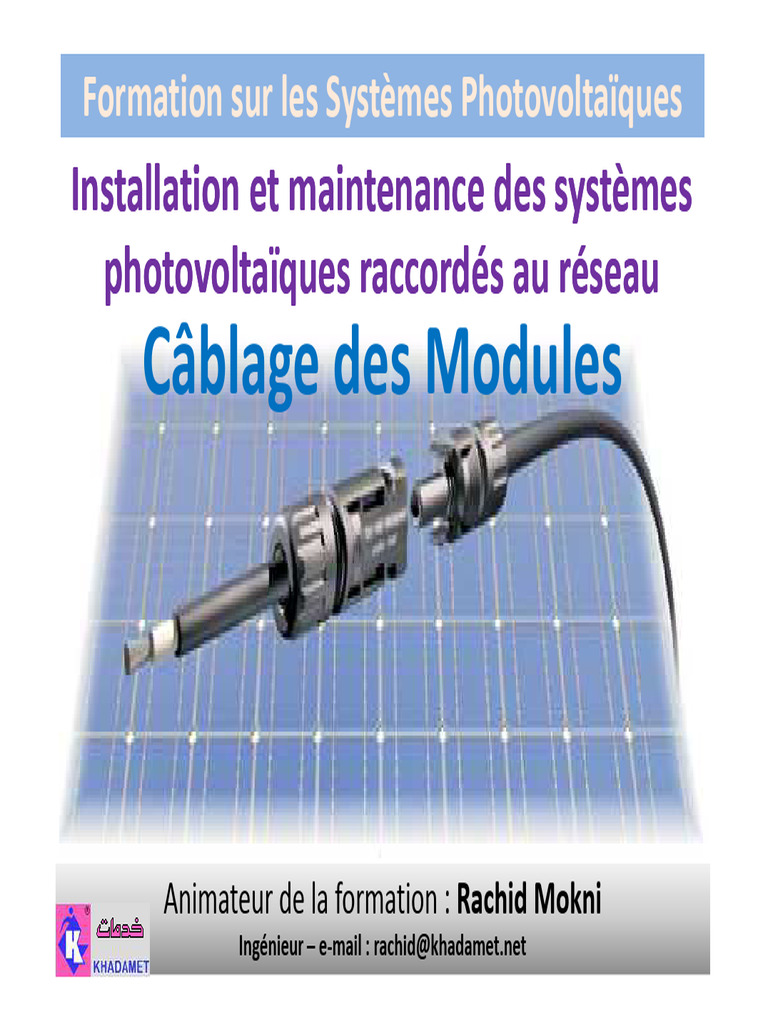

Formation sur les Systèmes Photovoltaïques

Installation et maintenance des systèmes

photovoltaïques raccordés au réseau
Câblage des Modules

Animateur de la formation : Rachid Mokni

Ingénieur – e-mail : rachid@khadamet.net
 Branchement des modules PV en
série
• Un module n’est qu’une association de cellules en série et parallèle,
Courant en A

• Un champ n’est qu’un ensemble de modules monté en série ou et parallèle,

• Quelques soit les puissances installées, Les courbes I-V conservent le même
comportement

Quand N Modules sont mis en Série,

Vco_chaine = NMS x Vco_module

Tension en V

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

 Branchement des modules PV en
parallèle
Quand N Modules sont mis en Parallèle,
Icc_groupe = NMP x Icc_Module
Courant en A

Tension en V

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

 Quand N Modules sont mis en Série, et N chaines sont mises en Parallèle,
Vco_Chaine = NMS x Vco_module,
et Icc_Générateur = NCP x Icc_Module.

Branchement
des modules
PV en série et
parallèle
Courant en A

Tension en V

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

Paramètres importants d’un module et leurs influences sur le dimensionnement
x N_panneaux => Taille onduleur

Vmp @ Tmax > Vmppt_min

Voc_max @ Tmin (chaîne) < Vmax Ond.

Icc (N chaînes en //) <= Imax Onduleur

NOCT = Température de service normale de la cellule

Température atteinte par la cellule quand le module est
exposée à un éclairage de 800 W/m² et avec un air se
déplaçant à 1 m/s à température ambiante de 25°C.
Un plus bas NOCT est
Généralement synonyme d’un meilleur rendement
dans des conditions d'opération “réelles”.

Voc @ Tmin < Vmax Ond. & Vmp @ Tmax > Vmppt_min

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

 Variation de la Tension Minimale & Maximale
En conditions réelles, l’éclairement et la température peuvent varier
considérablement par rapport aux conditions standard. Pour les
technologies de module mono ou poly cristallins, et en absence
d’information complémentaire de température, la tension courant
continu peut varier de 0,7 fois de la Vpmax, jusqu’à 1,2 fois la Vco à
par rapport aux valeurs STC. Ce coefficient peut être différent pour
d’autres technologies (voir les indications du constructeur).

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

 Raccordement
Coffret de
jonction du
générateur
avec
fusibles,
sectionneur
CC et
parafoudre

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

 Protection des modules PV
En cas de défaut sur une des chaînes en
parallèle (tension plus faible par exemple),
l’ensemble des autres chaînes est
susceptible de débiter dans celle-ci. Pour un
champ PV de 2 ou 3 chaînes en parallèle, les
protections contre les surintensités ne sont
pas nécessaires si les composants
constituant chaque chaîne (modules,
connecteurs et câbles) sont dimensionnés
pour supporter le courant maximum de
défaut. Cette solution réduit le nombre de
composants et améliore la fiabilité du
système tout en évitant un risque
d’incendie en cas de défaut.

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

 Protection des modules PV
Le nombre de chaînes qui peuvent être
connectées en parallèle sans protection, dépend
des caractéristiques des modules PV :
1 - courant inverse IRM
2 - courant de court-circuit IccSTC
Un dispositif de protection des chaînes contre les
surintensités est exigé uniquement si le nombre
de chaînes du générateur Nc est supérieur à
Ncmax, nombre maximal de chaînes en
parallèle sans protection (Nc est le nombre total
de chaînes connectées en parallèle à un même
onduleur ou associés à un même MPPT).
Sauf déclaration du fabricant de modules PV, le
nombre maximal de chaînes en parallèle sans
protection est donnée par la formule suivante :
Ncmax ≤ (1 + IRM / IccSTC)

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

 Raccordement DC
Tous les composants DC (câbles, interrupteurs, connecteurs,
etc,…) du système doivent être choisis en fonction des valeurs
de courant et tension maximum des modules connectés en
série/parallèle constituant le champ PV.

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

Les Modules en couches minces en silicium amorphe délivrent une
puissance de sortie plus élevée durant les premiers mois de
fonctionnement que celle annoncée par le fabricant (puissance crête
garantie après stabilisation). En effet, le fabricant prend en compte,
dès le départ, la baisse de puissance prévisionnelle liée à cette
technologie. Il faut se rapprocher des fabricants pour connaître les
valeurs correspondantes.

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

 Câbles Solaires

Les câbles des chaînes PV sont dimensionnés afin de

pouvoir se dispenser des dispositifs de protection
contre les surcharges et les courts-circuits. Le courant
admissible du câble doit être égal ou supérieur à 1,25
fois IccSTC de la chaîne PV.
Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net
 Connectiques et Raccords
des câbles des Modules

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

Connecteurs protégés contre les
contacts et l´inversion de polarité

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

Connecteurs protégés contre les contacts
et l´inversion de polarité

Animateur de la formation : Rachid Mokni , e-mail : rachid@khadamet.net

 Les points à retenir
- Les chaînes d’un champ photovoltaïque susceptibles d’être mises
en parallèle doivent être constituées d’un nombre de modules en
série identique, de puissance nominale identique, même
technologie, et exposés aux mêmes conditions d’ensoleillement
(orientation, inclinaison).
- Câblage entre les modules et la boite de protection DC : il faut utiliser
un câble unifilaire spécial traité contre les UV et double protection.
- Utiliser un coffret de protection avec des sectionneurs, Portes
Fusibles et Fusible, et des Parafoudres spécial courant DC.

-?????? Utiliser une boite de protection AC avec un Disjoncteur

Différentiel 30mA et parafoudre AC.
