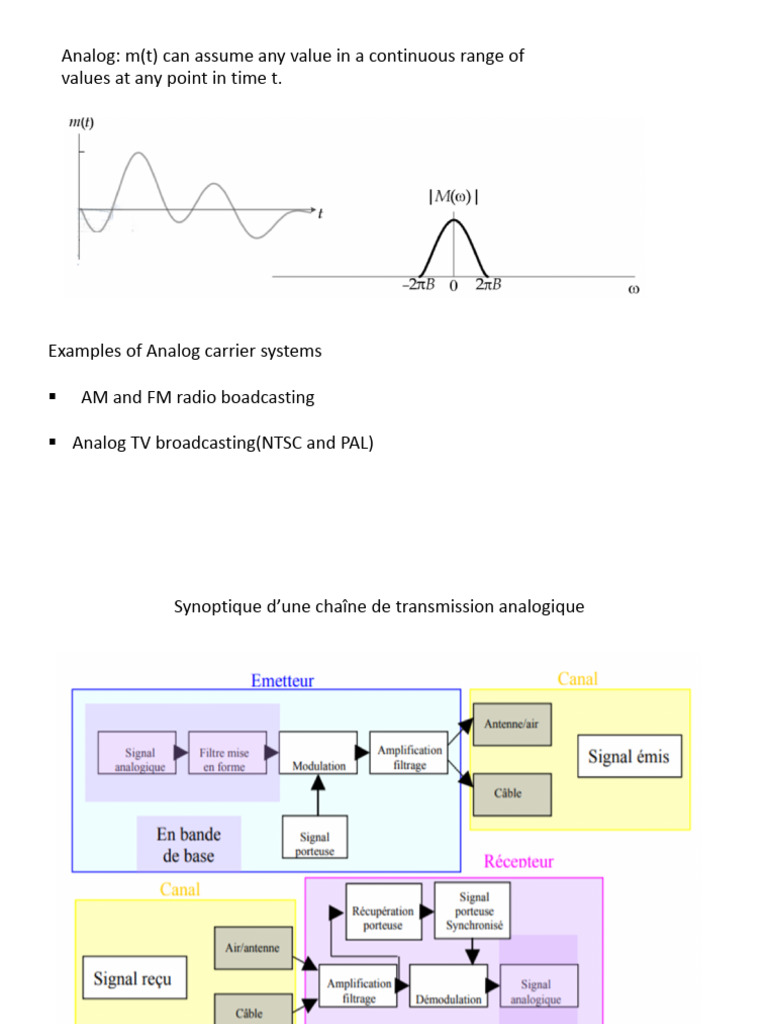

Analog: m(t) can assume any value in a continuous range of

values at any point in time t.

Examples of Analog carrier systems

 AM and FM radio boadcasting

 Analog TV broadcasting(NTSC and PAL)

Synoptique d’une chaîne de transmission analogique
Modulations Analogiques
Modulation d’amplitude (AM)
Définition C’est le processus par lequel l’amplitude de la porteuse c (t) varie linéairement
avec le signal modulant m(t ).
Après modulation, le signal modulé s (t ) est décrit par la fonction
s (t ) = Ac.(1 + ka.m(t )) cos (2πfc t )
= Ac.cos(2πfc t ) + ka.Ac. m(t).cos(2πfc t )
L’amplitude instantanée est donc rendue proportionnelle au signal modulant et vaut
A(t ) = Ac.(1 + ka.m(t ))

Illustration de la modulation d’amplitude classique

 Taux de modulation ka
Caractéristique du modulateur. Il représente l'amplitude du signal modulé par rapport à
l'amplitude de la porteuse
L'enveloppe ressemble au
signal modulant m(t)

L'enveloppe ressemble au
signal modulant m(t), mais
on est à la limite.

L'enveloppe ne ressemble
plus au signal modulant
m(t), on dit qu'il y a
surmodulation.

Si A est l'amplitude maximale du signal modulé et B l'amplitude minimale du signal

modulé, on montre que ka=
Exercice : Fp ? Fm? ka=05, 2, 1 ?
Trapèze de modulation
Pour étudier la linéarité de la modulation d’amplitude, on visualise souvent à l’oscilloscope le
trapèze de modulation. On l’obtient en connectant à l’oscilloscope dans le mode X-Y le signal
modulant sur la voie X et le signal modulé sur la voie Y . La mesure de ces deux amplitudes
permet de déterminer le coefficient de modulation.
.
Contenu spectral du signal modulé
s (t ) = Ac cos (2πfc t ) + ka Ac m(t ) cos (2πfc t )
La transformée de Fourier vaut
S (f ) =Ac 2 [δ(f − fc ) + δ(f + fc )] +ka Ac 2 [δ(f − fc ) + δ(f + fc )] ⊗ M(f )
Comme, δ(f − fc ) ⊗ M(f ) = M(f − fc ) et δ(f + fc ) ⊗ M(f ) = M(f + fc ),
S (f ) =Ac 2[δ(f − fc ) + δ(f + fc )] +ka Ac 2[M(f − fc ) + M(f + fc )]

Composantes Fréquentielles:
δ(f − fc ) + δ(f + fc ) : la porteuse
M (f − fc ) : le signal modulant décalé de fc vers la droite
M (f + fc ) : le signal modulant décalé de fc vers la gauche
L'onde porteuse ne sert qu'au transport de l'information
• Si le taux de modulation est de 100%, la moitié de l'énergie est concentrée dans la porteuse
• Lorsque le signal de modulation est variable dans le temps (en amplitude et en fréquence),
ce qui est le cas le plus général, on n'obtient plus deux raies latérales mais deux
bandes latérales(sidebands) dont la largeur est égale à la bande passante du signal de
modulation et qui s'étendent de chaque côté de la porteuse.

Par exemple, la bande passante d'un signal téléphonique est 300 Hz - 3000 Hz.
Le spectre d'un signal modulé en amplitude par une voie téléphonique s'étendra 3 kHz de
chaque côté de la porteuse, soit un encombrement spectral total de 6 kHz.

• L'information utile est contenue dans les bandes latérales, et elle est redondante.
Une seule bande latérale suffit pour reconstituer le signal.

La modulation d'amplitude est très utilisée. On peut citer notamment:

• La radiodiffusion en petites et grandes ondes (PO et GO) ainsi qu'en ondes courtes
(OC) avec une bande passante de la modulation limitée à 9 kHz
• La télévision analogique diffusée par voie Hertzienne (VHF et UHF)
• Le trafic aéronautique à courte distance (tour de contrôle, …) en VHF
Soit le signal modulé s(t)= Ac cos(wc t ) + m(t) cos(wc t )
Porteuse bandes latérales

Puissance de la porteuse Pc=Ac2/2

Si Pm est la puissance du message, alors la puissance de bande latérale = Pm/2

Le rendement μ = Puissance utile/Puissance totale

= Puissance de bande/(Puissance de bande+ Puissance de porteuse)
= Pm/(2(Ac2/2 +Pm/2))= Pm/(2(Ac2+Pm)

Si m(t)= Am.cos(2πwm.t) Pm=Am2/2 =(ka . Ac)2/2

Remarque: Le rendement étant 0 ≤ µ ≤ 1, η croît de façon monotone avec ka

ηmax = 33% si ka = 1. Donc pour un tel signal modulant , sous réserve que
ka=1, seulement le tiers de la puissance transmise est utilisé pour transporter le message.
Génération du signal DBAP

a)
b) Réalisation avec un circuit non linéaire

La relation entre le courant et la tension pour

de petites valeurs de courant peut être
exprimée par un polynôme

À l’entrée du circuit non linéaire, nous avons :

x(t) = m(t)+ Ac cos(2πfct)

et à la sortie du circuit non linéaire, nous obtenons le signal y(t) :

A la sortie du filtre passe bande centré sur Fc

c
 Démodulation
Détecteur d’enveloppe

A chaque alternance, la capacité est

chargée jusqu'à la valeur max de s(t),
dès que s(t) devient inférieure à cette
valeur max, la diode se bloque et la
capacité de décharge dans R avec la
constante de temps τ= RC. Si τ est trop
grande, la décharge est trop lente et la
tension de sortie Vo(t) ne suit pas
l'enveloppe.
De la même façon, si τ est trop faible la décharge est trop rapide, et là aussi on ne suit pas
l'enveloppe. Donc il faut choisir τ suffisamment grande pour ne pas suivre la HF ( τ> Tc= 1/fc)
et suffisamment faible pour pouvoir suivre la BF ( τ< Tm=1/fm). Dans le cas d'un signal
modulant quelconque, il faut remplacer fm par fm/max
- La transmission Radio : Les grandes ondes, les moyennes ondes, la FM - Télévision
analogique. Les chaînes classiques, remplacé progressivement par la TNT (modulation
numérique sur porteuse analogique). - La CB. - Talkie Walkie - Regroupement de plusieurs
appels téléphoniques - Balises de navigation des bateaux
Structure d’un récepteur AM
 Modulation d’amplitude à bande latérale double à porteuse supprimée(DSB-SC)
Un dispositif portable utilisant la modulation conventionnelle, la puissance émise est délivrée
par la batterie. Plus la puissance transmise est élevée et plus l’autonomie sera de courte durée.
Idée: Ne pas envoyer la Porteuse
message : m(t) (limité en fréquence)

porteuse : c1(t) = Ac1 cos(2fct+c)

sDSB(t) = Ac1m(t)cos(2fct)
Modulateur AM à Double bande latérale
sans Porteuse (DSBSC)
Contenu Spectral
La porteuse est appliquée avec un fort niveau à
l'accès V1 ,elle sature alternativement les 2 barres
de diodes D2D4 ou D1D3.Le signal modulant de
faible niveau est appliqué entre N et M . Pendant
l'alternance positive de V1 D2 et D4
conduisent , VD=VM , le signal modulant se
trouve donc appliqué à l'envers à la moitié
supérieure de l'enroulement de sortie.
Pendant l'alternance négative VC=VM la partie
inférieure de cet enroulement reçoit le signal
modulant dans le sens direct. Au secondaire on
retrouve donc le signal modulant multiplié par un
signal carré 1 ayant la fréquence de la porteuse .
Le développement en série de ce signal carré
fournit les termes produit cherchés.

Il existe sur le marché des blocs intégrés

associant les deux transformateurs et l'anneau de
diodes qui peuvent fonctionner au delà du
gigahertz
 Démodulation cohérente ou synchrone
La démodulation cohérente ou synchrone nécessite de récupérer ou de reconstruire la
porteuse.
Une fois la porteuse reconstruite, on multiplie le signal reçu (signal modulé) avec la porteuse
reconstruite et on filtre le signal par un filtre passe-bas car le signal multiplié se retrouve en
bande de base.

^m(t) est l’estimé à la réception du signal original

transmis m(t). À la sortie du mélangeur
(multiplicateur), on a un signal x(t) de la forme :

Le signal m^(t) est obtenu par filtrage passe-bas de x(t)

la fréquence de coupure fco du filtre est : W < fco < fc -W
En pratique, fco est légèrement supérieure à W afin de laisser passer tout le message m(t)
sans toutefois laisser passer le bruit hors bande. m^(t) est donc :

c’est-à-dire proportionnel au message original m(t),

Dans le domaine Fréquentiel
Détection non cohérente
 Soient ∆c = c2 - c1 l’erreur de phase entre les deux oscillateurs et ∆fc = fc2 - fc1 l’erreur de
fréquence
Le signal modulé transmis est sDSB(t) = Ac1m(t)cos(2fc1t + θc1). Au récepteur, le signal x(t) à la
sortie du multiplicateur est donné par :

x(t) = sDSB(t)c2(t)
x(t) = Ac1Ac2m(t)cos(2fc1t+c1)cos(2fc2t+c2)
x(t) = Ac1Ac2m(t)(cos(2(fc1+fc2)t+θc1+ θc2)+cos(2∆fc t+ ∆θc))/2

A la sortie du filtre passe-bas:

x(t) = Ac1Ac2m(t).cos(2∆fc t+ ∆θc))/2

L’oscillateur local du démodulateur DSB-SC doit pouvoir se “verrouiller” sur la porteuse

transmise, c’est-à-dire sans erreur de fréquence et sans erreur de phase : ∆fc = 0 et ∆θc = 0.
Modulation à bande latérale unique (SSB)
Le spectre du signal modulé DSB-SC est
composé de 2 bandes contenant la même
information (le message).
La modulation SSB consiste à supprimer une
des deux bandes libérant ainsi de la place pour
être réutilisée pour envoyer d’autres message.
Il est possible de ne transmettre que la bande supérieure haute (USB : Upper Sideband) ou la
bande latérale basse (LSB : Lower Sideband) du signal
- modulé sDSB(t).

On obtient ainsi un signal modulé à bande latérale unique (SSB : Single Sideband) sSSB(t).
Soit le signal sDSB(t) = m(t).c(t) = cos(2πfmt).cos(2 π fct),
= (cos(2π(fm+ fc)t) + cos(2π(fm - fc)t)
 Le signal modulé à bande latérale unique sSSB(t),

Le terme cos(2πfc t).cos(2πfm t) est obtenu directement de la multiplication du signal

m(t) par la porteuse c(t).

Le second terme, sin(2πfct).sin(2πfmt), peut être obtenu par un déphasage de -π/2 du

message m(t) et de la porteuse c(t).
 Réalisation par la méthode du déphasage

En général, le message m(t) est un signal limité en

fréquence : M(f) ≠ 0 , | f | < W.
Le signal modulé à bande latérale unique sSSB(t)
s’exprime alors comme :

Version déphasée
Signal DSB

où mh(t) est la transformée de Hilbert de m(t),

c’est-à-dire que mh(t) contient les mêmes
composantes spectrales de m(t) mais toutes
déphasées de -π/2.
Transformée d’Hilbert
Domaine spectral
Réalisation
Génération du signal SSB par filtrage passe-bande
Problème: la réalisation d’un filtre
passe-bande avec une coupure
nette en fc (pente infinie) → le
spectre du signal modulant ne
doit pas contenir de fréquences
très basses pour pouvoir utiliser
un filtre passe-bande réalisable.

En pratique, on supprime les

fréquences du signal modulant
comprises dans un intervalle [0 ∆f] à
l’aide d’un filtre passe bande avant
d’effectuer la modulation
(∆f= 300 Hz pour la téléphonie)

Pour augmenter encore ∆f afin de

pouvoir utiliser un filtre passe-bande
avec une faible pente, on peut réaliser
une double modulation BLU
Démodulation
La démodulation du signal à bande latérale simple
(unique) sSSB(t) peut se faire avec un détecteur
cohérent.
À réception x(t) = Sssb (t).c(t)

L’estimé du message à la sortie du filtre passe-bas :

Modulation AM à Bande Latérale Résiduelle (VSB :Vestigial Side Band)
utilisée lorsque les signaux à transmettre
présentent des composantes spectrales
importantes aux très basses fréquences qui
ne peuvent donc pas être éliminées comme
dans le cas de la modulation BLU. Exemple :
les signaux de données ou de vidéo. C’est
une technique intermédiaire entre les
modulations double bande et BLU.
Principe : Soit hVSB(t) filtre passe-bande dont la fonction de transfert HVSB(f)
sVSB(t) = [m(t)c(t)]*hVSB(t) = [m(t).Ac. cos(2fct)] * hVSB(t)

Dans le domaine fréquentiel, le signal VSB devient :

 Démodulation VSG

Dans le domaine spectral

A la sortie du filtre passe-bas :

Le filtre Passe-bande VSB doit avoir les caractéristiques suivantes :

- Symétrie impaire autour de la fréquence porteuse

- Réponse en phase variant linéairement dans la bande passante
