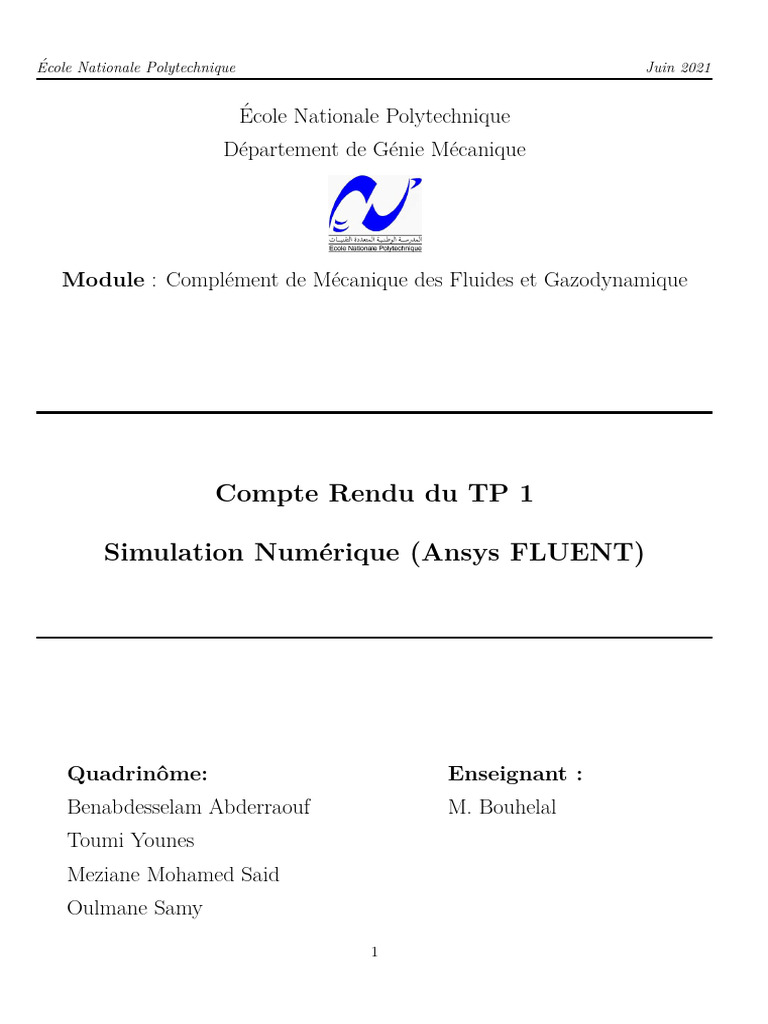

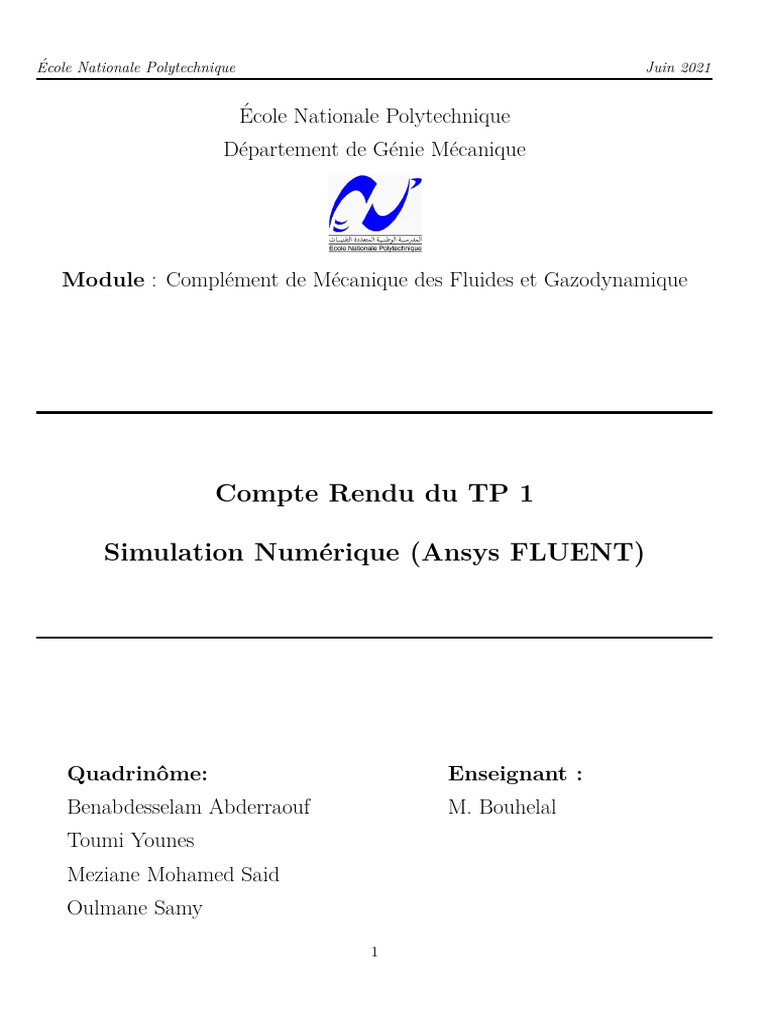

École Nationale Polytechnique Juin 2021
École Nationale Polytechnique

Département de Génie Mécanique
Module : Complément de Mécanique des Fluides et Gazodynamique
Compte Rendu du TP 1
Simulation Numérique (Ansys FLUENT)
Quadrinôme: Enseignant :
Benabdesselam Abderraouf M. Bouhelal
Toumi Younes
Meziane Mohamed Said
Oulmane Samy
1
I- Introduction :
Une tuyère est un organe mécanique passif qui met en communication deux réservoirs
à des pressions différentes et dont le profil doit permettre un écoulement adiabatique
réversible (possible d’un point de vu théorique).
Imaginons que nous abaissons progressivement la pression en dehors de la tuyère,

en partant d’une pression égale à la pression dans le réservoir. Dès que la pression en
sortie de la tuyère est inférieure à la pression dans le réservoir, de l’air commence à
parcourir la tuyère du réservoir vers la sortie. Dans la partie convergente, la vitesse
de l’air augmente au fur et à mesure que l’on se rapproche du col et simultanément,
la pression diminue.
Au contraire, dans la partie divergente, la vitesse de l’air diminue et la pression aug-
mente au fur et à mesure que l’on se rapproche de la section de sortie.
2
II- But du TP :
Ce TP consiste à faire une simulation d’un écoulement subsonique compressible (Ma

≺ 1) , bidimensionnel et stationnaire d’un fluide assimilé à un gaz parfait ,à travers
une tuyère convergente , ceci en utilisant le fameux logiciel de simulation CFD (Ansys
FLUENT).
III - Description du problème :
En utilisant le logiciel CFD (ANSYS FLUENT) on effectue une simulation de

l’écoulement à travers la tuyère convergente, qu’il peut être considéré comme bidi-
mensionnel suivant x et y et en utilisant un maillage triangulaire.
3
IV - Manipulation et Résultats :
1- Explication en détail les étapes à suivre pour

effectuer cette simulation sur le logiciel CFD (avec
captures d’écran) :
-En considérant l’air comme un gaz parfait ayant des propriétés thermiques con-
stantes, s’écoulant subsoniquement à travers une tuyère convergente de diamètres 0.5
m/0.25 m et de 0.5m de longueur (figure dans la section précédente).
On donne respectivement le nombre de Mach M a∞ = 0.6, et la température du fluide
à l’entrée T∞ = 500 K.
En utilisant le logiciel CFD (ANSYS FLUENT) on va simuler l’écoulement à travers
la tuyère convergente et confirmer d’une façon quantitative les lois de de la gazody-
namique.
Lorsque le nombre de mach inférieur à 1 dans l’entrée d’une tuyère convergente ,les
lois d’un gaz parfait démontrent que la pression ,la température et la masse volumique
vont diminuer tandis que la vitesse du gaz va augmenter et par suite le nombre de
mach suivra cette augmentation.
-On ouvre un nouveau projet sur le module fluent du logiciel ANSYS qu’on nomme
TP CMFG , la première étape consiste à construire notre géométrie alors on sélectionne
le logiciel deseignmodler.
-On choisis le plan XY pour esquisser notre géométrie avec des lignes pour dimen-
sionner notre esquisse on clique sur côtes et on construit notre pièce.
-On désigne les conditions limites avec la commande sélection nommé l’entrée IN et
la sortie du convergent OUT et la paroi WALL et on clique sur générer . De même,il
est important de sélectionner la pièce comme étant un fluide.
4
-On clique sur le module maillage pour subdiviser notre domaine de calcul en
éléments fins ,puisque notre gaz est supposé parfait l’effet de la couche limite est
négligeable donc on va construire un maillage triangulaire. Ce maillage consiste au
calcul numérique du logiciel qui utilise la méthode des éléments finis .
-On construit un maillage par défaut qu’on modifie avec un clique droit sur mail-
lage après dimensionnement. Après, on sélectionne une taille adéquate des éléments et
on construit le maillage triangulaire avec un clique droit sur maillage après méthode
on sélectionne après triangulaire et après la mise à jour on obtient finalement notre
maillage.
-Pour faire la simulation, on clique sur le module configuration, on choisit la double

précision .
Comme l’écoulement est considéré celui d’un gaz parfait et donc il s’agit d’un écoulement
d’un fluide compressible, on sélectionne alors le SOLVER qui est basé sur la den-
sité (density-based), on met ENERGY sur ON ainsi qu’on sélectionne le modèle non
visqueux ( pas de contrainte de cisaillement - modèle du gaz parfait) .
-On sélectionne l’air sur matériel et on clique sur ideal gaz pour utiliser l’équation
d’état des gaz parfaits. Le domaine est sélectionné comme air.
-On clique après sur Boundary Conditions pour définir les conditions aux limites
ensuite sur pressure far field pour définir M=0.6 et la température à l’entrée T=500K
et on clique sur OK.
-On a définit alors les données du problème étudié :

IN: Ma=0.6, T=500k, la vitesse des parois est nul, la condition de remplissement
ANSYS va alors calculer les vitesses les températures et pressions à la sortie OUT et
dans le domaine interne et donner les résultats sous forme de graphes.
-On clique sur méthode flow first order.on réduit l’erreur sur l’énergie à 10-6.On
clique sur initialization hybride to use all informations given above.
5
-On clique sur run calculate pour débuter les calculs nombre d’itérations 1000 et
sur l’option data file quantities sur mach number pour le prendre en compte, et on
commence le calcul.
-La dernière étape consiste à afficher les résultats sur le module results.
-On sélectionne ensuite la variable qu’on veut visualiser (vitesse ,pression ,température...)
et on clique sur apply.
-Pour afficher les courbes au niveau de l’axe de symétrie qu’on a crée on clique sur
location après line entre 0 et 0.5 après chart ensuite sur l’axe x on choisit x er l’axe y
on choisit la variable qu’on veut visualiser et on clique sur apply pour obtenir notre
courbe.
6
2- Affichage des contours de pression, de température,

de vitesse axiale et de nombre de Mach local (vue
complète dans le domaine de calcul) :
A- Le contour de pression :
7
8
B- Le contour de température :
9
C- Le contour de vitesse :
10
D- Le contour du nombre de Mach :
11
3- Tracer les courbes de pression, de température,

de vitesse et de nombre de Mach local le long à l’axe
de symétrie de la tuyère :
A-La courbe de pression en fonction de x :
12
B-la courbe de température en fonction de x :
C-la courbe de vitesse en fonction de x :
13
D-la courbe de nombre de mach en fonction de x :
14
4-Confirmation des lois et commentaires sur la simulation :
Le nombre de mach à l’entrée est inférieur à 1 à la sortie il augmente mais il ne va

pas dépasser 1 confirmé par les résultats de ANSYS.
À l’entrée m=0.6 T=500k et la vitesse des parois est nul la condition de remplisse-
ment qu’on peut voir sur la courbe de la vitesse étant nul sur les parois.
Les lois d’un gaz parfait démontrent que la pression va diminuer ,la température
va diminuer ,la masse volumique va diminuer , la vitesse du gaz va augmenter et par
suite le nombre de mach va augmenter on a bien ces résultats de façon quantitative
sur les courbes tracés par le logiciel ansys fluent.
Remarque :
On n’a pas pu développer le calcul théorique car les conditions limites données dans
le fascicules sont incomplètes .
En statique , les gaz sont à deux degrés de liberté , c’est à dire dans un état donné on
a besoin d’avoir en main deux paramètres pour définir cet état .
Tandis qu’en dynamique des gaz , un troisième paramètre est nécessaire (souvent la
vitesse).
Si les conditions limites ont été données complètement données , on aurait facilement
pu déterminer les caractéristiques à la sortie en appliquant la relation de Barré de
Saint-Venant ainsi que la relation de conservation du débit massique .
Dans notre cas , si la masse volumique de l’air à l’entrée et/ou la/les pres-
sion(s) ont été donnés on aurait pu faire tout le calcul théorique .
15
Tentative de réponse :
En considérant les conditions limites :

IN: M∞ = 0.6 , T∞ = 500 K , d=0.5 m.
OUT: d=0.25 m.
Comme le fluide est assimilé à un gaz parfait , et s’agit de l’air alors le rapport des
chaleurs spécifiques est de 1.4 et R=287 SI .
1-La vitesse à l’entrée:
On a : M = Va = √γRT V
√
Alors : V = M γRT = 268.93 m/s
En appliquant la relation de Barré de St Venant dans le cas isentropique :
1 2 γRT1 γRT2
2 V1 + γ−1 = 21 V22 + γ−1
T2 et V2 ne sont pas définis .

T2 ne peut pas être déduite à partie de la loi des gaz parfaits car on n’a pas les données
nécessaires (on n’a ni la masse volumique ni la pression).
En tentant de résoudre le problème par la conservation du débit , à savoir ρ1 V1 S1 =
ρ2 V2 S2 , on observe que les données rho1 , rho2 , V2 ne sont pas données .
Mathématiquement , on ne peut pas effectuer ce type de calcul sans avoir d’autres

données .
16
V - Conclusion
Lors d’un écoulement subsonique d’un gaz parfait à travers d’une tuyère conver-
gente (qui veut dire donc que la section diminue progressivement ) on trouve que le
nombre de Mach et la vitesse augmentent tandis que la pression , la température et la
masse volumique diminuent et ceci revient aux deux relations d’Hugoniot :
Première relation d’Hugoniot :

dA
A = (M 2 − 1) dV
V
Deuxième relation d’Hugoniot :

dV
V = − γM1 2 dP
P
17
Finalement :
18
