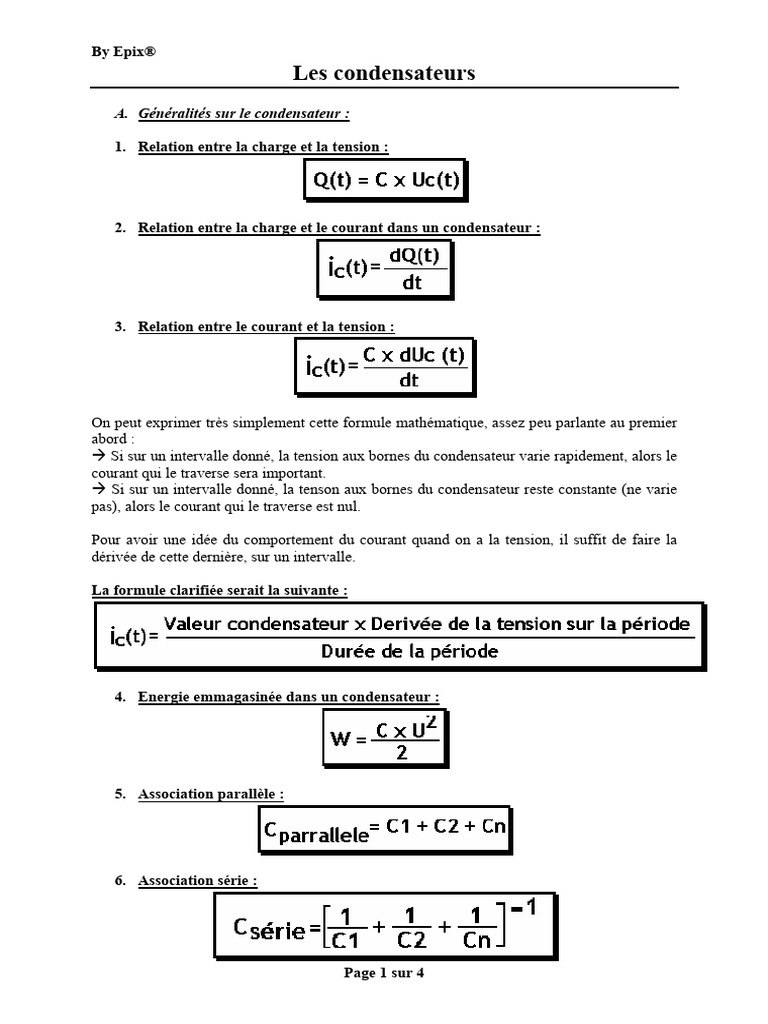

Les condensateurs
A. Généralités sur le condensateur :

1. Relation entre la charge et la tension :

2. Relation entre la charge et le courant dans un condensateur :

3. Relation entre le courant et la tension :

On peut exprimer très simplement cette formule mathématique, assez peu parlante au premier
abord :
Æ Si sur un intervalle donné, la tension aux bornes du condensateur varie rapidement, alors le
courant qui le traverse sera important.
Æ Si sur un intervalle donné, la tenson aux bornes du condensateur reste constante (ne varie
pas), alors le courant qui le traverse est nul.

Pour avoir une idée du comportement du courant quand on a la tension, il suffit de faire la
dérivée de cette dernière, sur un intervalle.

La formule clarifiée serait la suivante :

4. Energie emmagasinée dans un condensateur :

5. Association parallèle :

6. Association série :

Page 1 sur 4
By Epix®
7. Propriétés de la tension et du courant dans le condensateur :
Il ne peut y avoir discontinuité de la tension aux bornes du condensateur. Si on applique une
tension de 5V, et ensuite de 0v, il y aura eu une discontinuité de tension ; et comme le courant
suit ces variations, il va présenter un pic infini et négatif, qui va se traduire par un arc
électrique.
Un condensateur à une mémoire vis-à-vis de la tension, en d’autre terme, si on le soumet à
une tension, et qu’on le déconnecte du circuit, il va conserver (dans la théorie), la même
tension à ces bornes.

B. Le circuit RC en régime transitoire en charge:

1. La loi de variation :

Pour obtenir « tau », on fait le produit de la valeur de la résistance et du condensateur.

2. Le chronogramme :
Il convient de suivre les points ci-dessous :

1 A t = 0, on a Uc=0V

2 A t = tau, on trace la tangente à l’origine.

A t = tau, la tangente, est sécante avec la
valeur de la tension en régime établi.

3 A t = tau, la valeur de Uc correspond à

63% de celle du générateur.

4 A t = 3tau, la valeur de Uc correspond à

95% de celle du générateur

5 A t = 5 tau, on considère que la valeur de

Uc est très proche de celle du générateur
(99% exactement !).

Page 2 sur 4
By Epix®
Il suffit ensuite de relier les points, et on obtient une courbe très jolie.

C. Le circuit RC en régime transitoire en décharge

1. La loi de variation :

2. Le chronogramme :

1 A t = 0, on a Uc = E

2 A t = tau, on trace la tangente à l’origine.

A t = tau, la tangente, est sécante avec
l’axe des abscisses.

3 A t = tau, le condensateur est à 63%

déchargé.

4 A t = 3 tau, le considère que le

condensateur est à 95% déchargé.

5 A t = 5 tau, on peut considérer que le

condensateur est totalement déchargé.

D. Technologie des condensateurs :

On distingue :
- condensateur à diélectrique plastique métallisé
- condensateur électrolytique à électrode aluminium
- condensateur électrolytique à électrode tantale
- condensateur à diélectrique céramique

Page 3 sur 4
By Epix®
Tableau récapitulatif sur les condensateurs :

Diélectrique Electrolytique Electrolytique à Diélectrique

plastique à électrode électrode céramique
métallisé. aluminium tantale
Constituants Deux électrodes, Enroulement de Electrochimiques Matériaux de
et un corps feuilles (argent, synthèse
isolant. d’aluminium, et carbone…) (céramique)
papier
d’électrolyte
Avantages Stabilité en Multiples Petit volume Bonne réponse
température. utilisations en fréquence,
Comportement peu coûteux
en HF et BF.
Inconvénients Mauvaise Mauvais Paut se Peu stable en
précision comportement comporter température
en HF. Peut comme un court-
exploser si mal circuit si
polarisé. inversion de
polarité.
Marquage de En clair, ou code En clair En clair, ou code En clair
la valeur couleur couleur
Polariser Non Oui Oui Non
Utilisation Usage courant Lissage Remplacement Très haute
en électronique Puissance des fréquence,
Temporisation électrolytiques suppression de
Circuit RC aluminium, la composante
Filtre BF quand le gain de continu,
place est découplage.
primordial.

Note : Les condensateurs à diélectrique polycarbonates et polyester, ont un marquage

spéciale :
