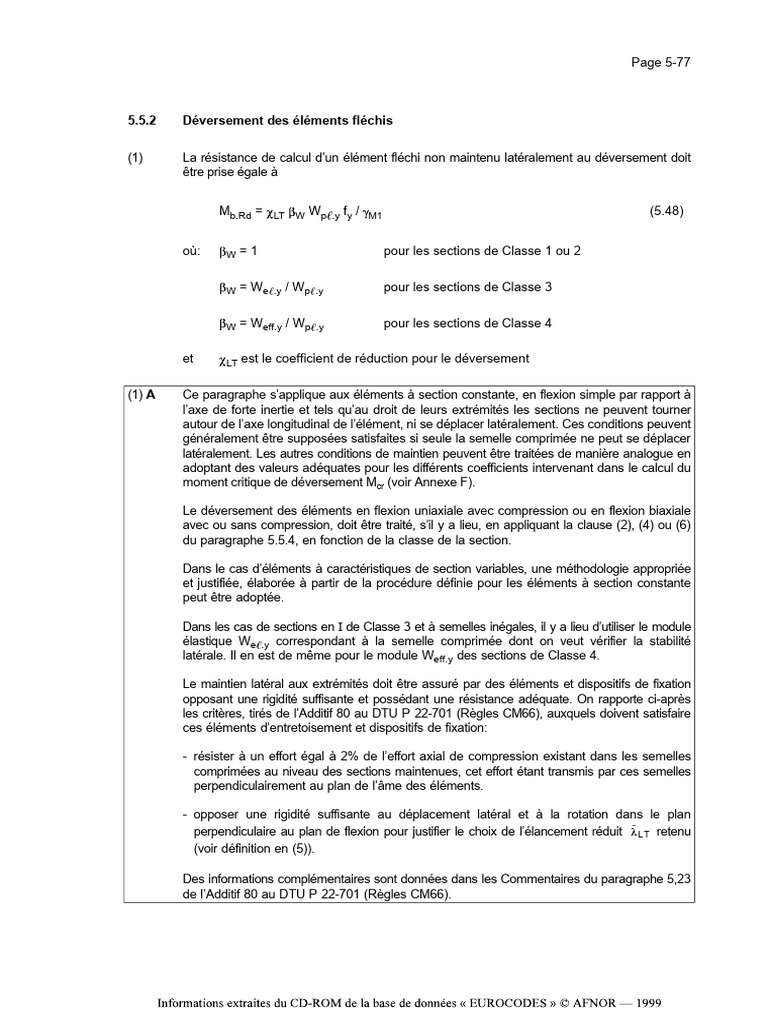

Page 5-77

5.5.2 Déversement des éléments fléchis

(1) La résistance de calcul d’un élément fléchi non maintenu latéralement au déversement doit
être prise égale à

Mb.Rd = LT W Wp .y fy / M1 (5.48)

où: W =1 pour les sections de Classe 1 ou 2

W = We .y / Wp .y pour les sections de Classe 3

W = Weff.y / Wp .y pour les sections de Classe 4

et LT est le coefficient de réduction pour le déversement

(1) A Ce paragraphe s’applique aux éléments à section constante, en flexion simple par rapport à
l’axe de forte inertie et tels qu’au droit de leurs extrémités les sections ne peuvent tourner
autour de l’axe longitudinal de l’élément, ni se déplacer latéralement. Ces conditions peuvent
généralement être supposées satisfaites si seule la semelle comprimée ne peut se déplacer
latéralement. Les autres conditions de maintien peuvent être traitées de manière analogue en
adoptant des valeurs adéquates pour les différents coefficients intervenant dans le calcul du
moment critique de déversement Mcr (voir Annexe F).

Le déversement des éléments en flexion uniaxiale avec compression ou en flexion biaxiale

avec ou sans compression, doit être traité, s’il y a lieu, en appliquant la clause (2), (4) ou (6)
du paragraphe 5.5.4, en fonction de la classe de la section.

Dans le cas d’éléments à caractéristiques de section variables, une méthodologie appropriée

et justifiée, élaborée à partir de la procédure définie pour les éléments à section constante
peut être adoptée.

Dans les cas de sections en I de Classe 3 et à semelles inégales, il y a lieu d’utiliser le module
élastique We .y correspondant à la semelle comprimée dont on veut vérifier la stabilité
latérale. Il en est de même pour le module Weff.y des sections de Classe 4.

Le maintien latéral aux extrémités doit être assuré par des éléments et dispositifs de fixation
opposant une rigidité suffisante et possédant une résistance adéquate. On rapporte ci-après
les critères, tirés de l’Additif 80 au DTU P 22-701 (Règles CM66), auxquels doivent satisfaire
ces éléments d’entretoisement et dispositifs de fixation:

- résister à un effort égal à 2% de l’effort axial de compression existant dans les semelles
comprimées au niveau des sections maintenues, cet effort étant transmis par ces semelles
perpendiculairement au plan de l’âme des éléments.

- opposer une rigidité suffisante au déplacement latéral et à la rotation dans le plan

perpendiculaire au plan de flexion pour justifier le choix de l’élancement réduit L T retenu
(voir définition en (5)).

Des informations complémentaires sont données dans les Commentaires du paragraphe 5,23
de l’Additif 80 au DTU P 22-701 (Règles CM66).
Page 5-78

(2) La valeur de LT pour l’élancement réduit LT peut être déterminée par la formule

1
= mais LT 1 (5.49)
LT 2 2 0 ,5
+ – LT
LT LT

2
où LT = 0 ,5 1 + LT LT – 0 ,2 + LT

(3) Il convient d’adopter la valeur suivante du facteur d’imperfection LT pour le déversement

LT = 0,21 pour les profils laminés

LT = 0,49 pour les sections soudées

(4) Les valeurs du coefficient de réduction LT pour l’élancement réduit approprié LT peuvent
être obtenues à partir du tableau 5.5.2 avec = L T et = LT, en utilisant

• pour les profils laminés, la courbe a ( = 0,21)

• pour les sections soudées, la courbe c ( = 0,49)

(5) La valeur de LT peut être déterminée par la formule

LT = W f M 0 ,5 = 0 ,5
W p .y y cr LT 1 W

où 1 = [ E / fy ]0,5 = 93,9

= [ 235 / fy ]0,5 [fy en N/mm2]

et Mcr = moment critique élastique de déversement

(5) A Le moment critique élastique de déversement Mcr doit être calculé avec les caractéristiques
de la section brute. Pour les sections de Classe 4, le calcul de Mcr sera fait sans considérer
l’inertie de torsion uniforme de l’élément (It = 0, voir l’Annexe F)

LT est l’élancement de l’élément vis-à-vis du déversement (voir l’Annexe F)

(6) Des indications sur le calcul de Mcr (ou sur le calcul direct de LT) sont données dans
l’Annexe F (informative).

(7) Lorsque l’élancement réduit LT 0 ,4 , il n’est pas nécessaire de tenir compte du

déversement.
 Page 5-79

(7) A Cependant, dans le cas où l’élément fléchi comporte à l’une de ses extrémités une rotule
plastique ayant "tourné" pour permettre une redistribution des sollicitations, les conditions de
maintien latéral au voisinage de sections plastifiées énoncées à l’article 5,21 de l’Additif 80 au
DTU P 22-701 (Règles CM66) doivent également être satisfaites pour ne pas avoir à tenir
compte du déversement.
Lorsque le moment varie linéairement sur la longueur L libre de se déverser, ces conditions se
ramènent à:
L/iz 35 si 0,625 1
L/iz (60 - 40 ) si -1 < 0,625

où rapport des moments fléchissants aux extrémités de l’élément (-1 1, > 0 si

flexion en simple courbure)

iz rayon de giration minimal de la section

(8) Il n’est pas nécessaire de vérifier la résistance au déversement d’une poutre effectivement
maintenue sur toute sa longueur.

5.5.3 Eléments fléchis et tendus

(1) Les éléments soumis à une interaction de moment fléchissant et d’effort axial de traction
doivent être vérifiés au déversement en traitant l’effet résultant de ces sollicitations, voir
2.3.3.1(4).

(2) Lorsque l’effort axial et le moment fléchissant peuvent varier indépendamment, il convient de
multiplier la valeur de calcul de l’effort de traction par un facteur de réduction d’effet
vectoriel :

vec = 0,8

(3) La contrainte calculée com.Ed (qui peut dépasser fy) dans la fibre extrême comprimée du
fait de l’effet vectoriel est à déterminer par :

com.Ed = MSd / Wcom - vec Nt.Sd /A (5.50)

où Wcom = module élastique de section relatif à la fibre extrême comprimée

et Nt.Sd = valeur de calcul de l’effort axial de traction

(3) C Dans l’expression (5.50), vec n’est à considérer que si la condition énoncée en (2) est
satisfaite.
