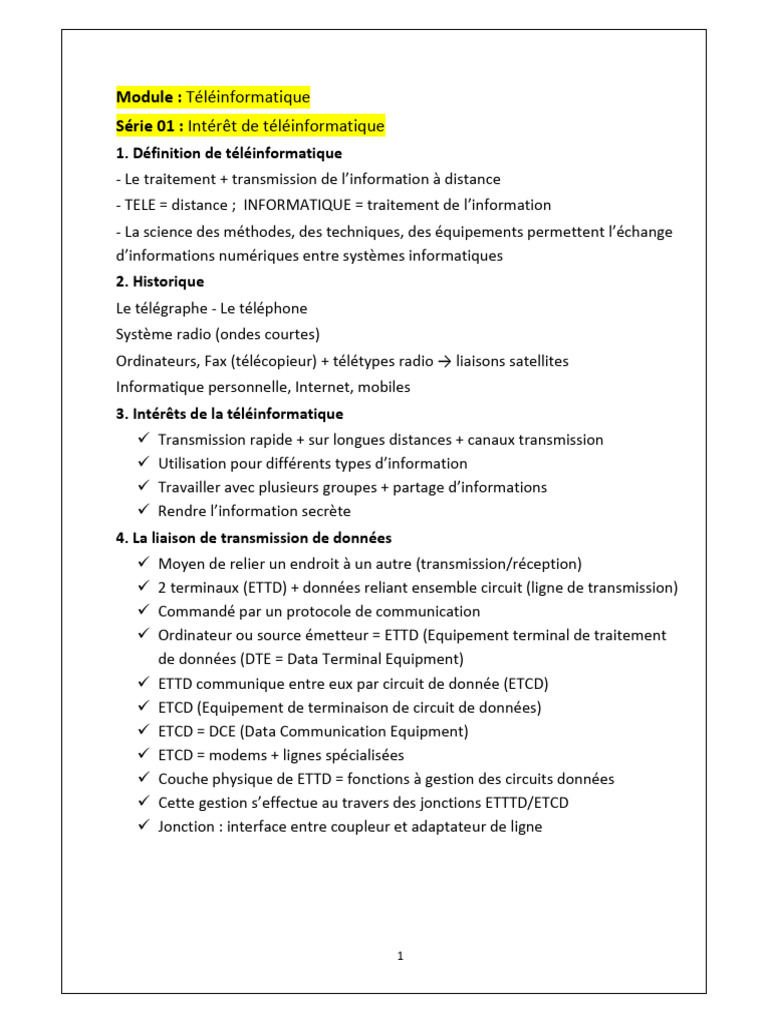

Module : Téléinformatique

Série 01 : Intérêt de téléinformatique

1. Définition de téléinformatique
- Le traitement + transmission de l’information à distance
- TELE = distance ; INFORMATIQUE = traitement de l’information
- La science des méthodes, des techniques, des équipements permettent l’échange
d’informations numériques entre systèmes informatiques
2. Historique
Le télégraphe - Le téléphone
Système radio (ondes courtes)
Ordinateurs, Fax (télécopieur) + télétypes radio → liaisons satellites
Informatique personnelle, Internet, mobiles
3. Intérêts de la téléinformatique

Transmission rapide + sur longues distances + canaux transmission

Utilisation pour différents types d’information

Travailler avec plusieurs groupes + partage d’informations

Rendre l’information secrète
4. La liaison de transmission de données

Moyen de relier un endroit à un autre (transmission/réception)

2 terminaux (ETTD) + données reliant ensemble circuit (ligne de transmission)

Commandé par un protocole de communication

Ordinateur ou source émetteur = ETTD (Equipement terminal de traitement
de données (DTE = Data Terminal Equipment)

ETTD communique entre eux par circuit de donnée (ETCD)

ETCD (Equipement de terminaison de circuit de données)

ETCD = DCE (Data Communication Equipment)

ETCD = modems + lignes spécialisées

Couche physique de ETTD = fonctions à gestion des circuits données

Cette gestion s’effectue au travers des jonctions ETTTD/ETCD

Jonction : interface entre coupleur et adaptateur de ligne

1
Caractéristiques d’un ETCD
 Débit (bits/seconde)
 Mode transmission (synchrone/asynchrone)
 Type ligne transmission
 Mode d’exploitation du circuit (simplex/duplex)
 Procédé codage
 Rapidité de modulation (en bauds)
 Type d’interface avec ETTD
Si on veut 2 ETTD (émetteur + récepteur), on les relie par canal
Canal = support (conducteurs électriques, fibres optiques, espace hertzien)
D’information sous diverse formes (électrique, lumineuse, électromagnétique)
5. Application téléinformatique
a. Saisie de données : interactive (online), autonome (offline)
b. Traitement par lots
c. Temps partagé
d. Interrogation de la base de données
e. Gestion des transactions

2
Module : Téléinformatique
Série 02 : Information à échange – Systèmes de téléinformatiques
1. Etude de l’information à échange
1.1. Introduction : nature de l’information
Codage information 2 étapes : sous binaire + par état physique (tension, fréquence)
1.2. Codage des informations
DCB – EBCDIC – BAUDOT – ASCII
1.2.1. DCB (Décimal Codé Binaire)
9 chiffres, codage sur 4 bits
1.2.2. Conversion de décimal à DCB
Chercher l’équivalant de chaque chiffre dans le tableau
Attention : code DCB est différent de « binaire pure »
1.2.3. ASCII (American Standard Code for Information Interchange)
Codage sur 7 bits, + 1 bit de parité
1.2.4. EBCDIC (Extended Binary Coded Decimal Interchange Code)
Sur 8 bits, IBM, DOS, TCP/IP, cryptographie - Apparition d’UTF-EBCDIC
1.2.5. BAUDOT
Code télégraphique, codé sur 5 bits pour chaque caractère (32 combinaisons), Télex
1.3. Contrôle des erreurs (Error Control)
Perturbations de signal : distorsion, présence de bruit
Protection contre erreur :
• Fiabilisant le support de transmission → physique → une liaison
• Mettre mécanismes logique de détection et correction erreurs
Correction d’erreurs
• Contrôle de parité : VRC (Vertical Redundancy Check)
Ajouter un bit à mot de code (7bits) : pair → un « 0 » et impair → ajouter « 1 »
1.4. Modes de transmission
1.4.1. Transmission synchrone
Le signal d’horloge de l’émetteur est transmis sur la ligne au récepteur
Synchronisation en réception élaborée de plusieurs façons :
• Directement à partir de l’horloge d’émission
• Par reconstitutions dans le modem de l’horloge d’émission

3
Modes de liaison :
TA peut être associé à liaisons point à point lorsque voie transmission relie 2 stations
1.4.2. Transmission asynchrone
Niveau bit : A quel instant le bit est-il disponible sur la ligne ?
Niveau bloc : Instant de début et fin de bloc (unité logique à transmettre, un message
1.4.3. Transmission asynchrone synchronisé (Trame asynchrone) → START-STOP
Un caractère émis → précédé d’un bit de départ → niveau logique bas
Emission de caractère → niveau logique haut
Type de parité : paire (even) et impaire (odd)
2. Systèmes de téléinformatique
« Remote batche » : par lot, taches automatisées, gestion des comptes
« Time sharing » : travail autonome, façon interactive via terminaux
« Temps réel » : Contrôle un procédé physique, opérations d’un système avec un
délai très réduit (us et ms)

4
Module : Téléinformatique
Série 03 : Modèles – Techniques – Types – Supports – Caractéristique Transmission
1. Modèles de transmission des données
Modulation signal → Adapter signal envoyé dans canal (support transmission)
Notion du signal
Signal : variable ou source information évolué en fonction du temps
Déterministe : si l’amplitude est connue à chaque instant
Aléatoire : amplitude donnée à un instant
Signal analogique : continu (TV, Radio) et Signal numérique : discrète (information)
2. Techniques de transmission
a. Transmission par modulation d’amplitude
Radio AM (Amplitude Modulation) + réseaux info, amplitude élevée/basse par 1/0
Sensible aux bruits, sur fibre optique, n’est pas efficace pour informatique
b. Transmission par modulation de fréquence
Radio FM (Fréquence Modulation), télédiffusion, pas parfaite aux erreurs que MA
Période T → ‘1’ et 2T→ 0
c. Transmission par modulation de phase
Phase 0 → 00 et Phase π/2 → 01 et Phase π → 10 et - π/2→00
d. Transmission par modulation de bande de base
Longueur liaison ne dépasse pas cm, infos transmises sans transformation
numérique-analogue → LAN, tél → grand débit+faible portée → numérique codés
3. Types de transmission
a. Simplex : Donnée uni-sens de l’émetteur au récepteur (PC vers imprimante)
b. Half-Duplex : 2 sens, non simultanément « un seul sens à la fois » → ‘OU’→ tél
c. Full-Duplex : Données émises/reçues simultanément dans 2 sens
d. Voie de retour : 2 sens, vitesses <>, Vitesse (high/low) : Voie (principale/de retour)
4. Supports de transmission (canaux)
Dans réseaux informatiques, téléinformatiques ou télécoms
4.1. Câbles à paires torsadées (twisted pair cable)
Deux brins ‘’Cu’’ entrelacés en torsade recouverts des isolants

5
a. Câbles STP (Shielded Twisted Pairs)
Blindés, protégé par “gaine” blindée, transporte signal jusqu’à 150m à 200m
4 brins ‘Cu’ entrelacés 2 par 2, 2 blindages autour couple brins, enveloppe isolante
Transfert données plus grand dans STP que dans UTP
b. Câbles UTP (Unshielded Twisted Pair) → connecteurs RJ45
Non blindés, pas de gaine, Transporte signal jusqu’à 100m, 4 pairs torsadées
Deux ou quatre brins « Cu » entrelacés (torsadés), enveloppe isolante, LAN, Ethernet
4.2. Câbles coaxiaux → connecteurs BNC
Fil de « Cu » entouré d’une gaine isolante, blindage métallique + gaine extérieure
a. Câbles coaxiaux fins (thinNet) ou 10 base 2 : d=6mm, transporte signal 185m
b. Câbles coaxiaux épais (thikNet) ou 10 base 5 : d=12mm, transporte signal 500m
4.3. Câbles à fibre optique
Transmettre données sous forme impulsions lumineuses, débit élevé, 500Mb/s
Constitué de : cœur, gaine optique, enveloppe protectrice
Unidirectionnel – bande passante GHz – Distance max sans répéteur 70Km
a. Fibres multi-modes : à saut d’indice – à gradient d’indice →LAN
b. Fibres monomode : >10GHz/km
Conversion de signaux électriques en signaux optiques
Par une LED et lus par phototransistor, ou photodiode
Emetteurs utilisés 3 types :
LED (Light Emitting Diode = Ethernet), Diode à IR, Lasers (Monomode)
Caractéristiques de fibre optique
Atténuation, Bande passante, Ouverture numérique, longueur onde (850/1300nm)
4.4. Faisceaux Hertziens
a. Principe : Onde EM et radioélectrique → polarisation : H – V – Circulaire
Caractéristiques : Fréquence – Antennes – Portée – Modulation numérique, débit
Radiodiffusion – Télédiffusion – Radiocommunication – Téléphonie –Wifi - Bluetooth
4.5. Satellites
Même vitesse – altitude (36000km) – affaiblissement signaux – 2 bandes fréquence
Orbite équatoriale – Délai transmission aller-retour (300ms)

6
5. Caractéristiques des supports de transmission
a. Bande passante : quantité infos peut transiter sur connexion réseau, largeur
b. Débit binaire : ‘D’ nombre de bits transmis par temps, vitesse
baud =nombre changement d’état, D=1/T
Facteurs déterminants : Equipement-Type donnée-Topologie-Nombre utilisateurs-
Ordinateur-Serveur-Conditions alimentation
c. Bruit : ‘décibel’ → bruit blanc – bruit impulsif
d. Affaiblissement : Ps/Pe = puissance signal sortie/entrée, A(dB)=10log(Ps/Pe)
e. Déphasage (distorsion) : retard du signal reçu/émis
6. Matériels de transmission
Système source : ETTD = DTE, Adaptateur (modem) ; ETCD (DCE)
Modem →Modulateur-Démodulateur → transmission numérique-analogique
ERBDB → Emetteur-Récepteur en bande de base → analogique-numérique
Jonction : partie relie ETTD et ETCD (interface)
a. Norme fonctionnelle V24
TD Transmit Data DTR Data Terminal ready
RD Receive Data (asynchrone) CD Carrier Detection
RTS Request To Send RI Ring Indicator
CTS Clear To Send
b. Normes électriques
RS-232C et RS-423 (Asymétrique), RS422 et RS-485 (Différentiel)

7
Module : Téléinformatique
Série 04 : Liaison de donnée – Ses Protocoles
1. Définition d’une liaison de données
Ensemble équipements et logiciels fournissant moyens fonctionnels pour acheminer
données avec taux d’erreurs garanti
Objectif : fiabiliser transmission – offrir service couche RESEAU
Liaison constitué de : Deux ETTD – ligne transmission – Deux ETCD
Liaison : gère le circuit, ETTD : Contrôle le circuit (génère données)
ETCD : adapte données, gère liaison
2. Caractéristiques d’une liaison de donnée
Configuration point-à-point ou multi-point
Exploitation en full-duplex ou half-duplex
Gestion hiérarchique ou symétrique
3. Fonctions de la liaison de donnée
- Délimitation et identification des trames (protocoles)
- Gestion de LD
- Supervision du fonctionnement de LD selon :
 Mode transmission (synchrone/asynchrone)
 Nature échange (simplex, half-duplex, full-duplex)
 Type liaison (Point-à-point ou multipoint)
 Mode échange (hiérarchique ou symétrique)
- Identification de source de la destination (adressage)
- Contrôle d’erreurs et flux (Procédure)
4. Types liaisons donnés
a. Liaison point-à-point (un émetteur, un récepteur)
Relie de manière fixe deux machines, pas de MAC
Types liens : ligne série – ATM ou X25 – IP (Tunnels) – GPRS
b. Liaison multipoints (un émetteur, plusieurs récepteur)
LAN, plusieurs ETTD communiquent entre eux, partager même liaison données
Equipment central partage temps d’utilisation, on ne parle pas vitesse, type liaison
Inconvénient : Risque de fragilité – si LD coupée tous est coupée

8
c. Multipoint à multipoint
Réseau « ad hoc » ou maillé (mesh), chaque nœud travaille avec autres nœuds
5. Protocoles de liaison
Tâches : Structure syntaxique – Place et signification des champs
Critère début-fin de trame –Détection d’erreurs
Point-à-point : pour connecter LAN au WAN → connexion série ou ligne louée
a. Protocole HDLC (SDLC)
Synchronous Data Link Control
High-Level Data Link Control
Pour les lignes série
2 extrémités → routeurs, services accès
b. Protocole PPP
PPP = Point to Pont Protocol
Pour Lignes série WAN
Dans réseau synchrones ou asynchrones
Remplace protocole SLIP (Serial Line Internet protocol)
Rôle de PPP
Permet de vérifier configuration et qualité de liaison, détecte erreurs
Transporte paquets de couche 3, compression adresses de LD
Prend en charge l’authentification mot de passe (PAP) et échanges confirmés (CHAP)
Utilise pour négocier : LCP et NCP
