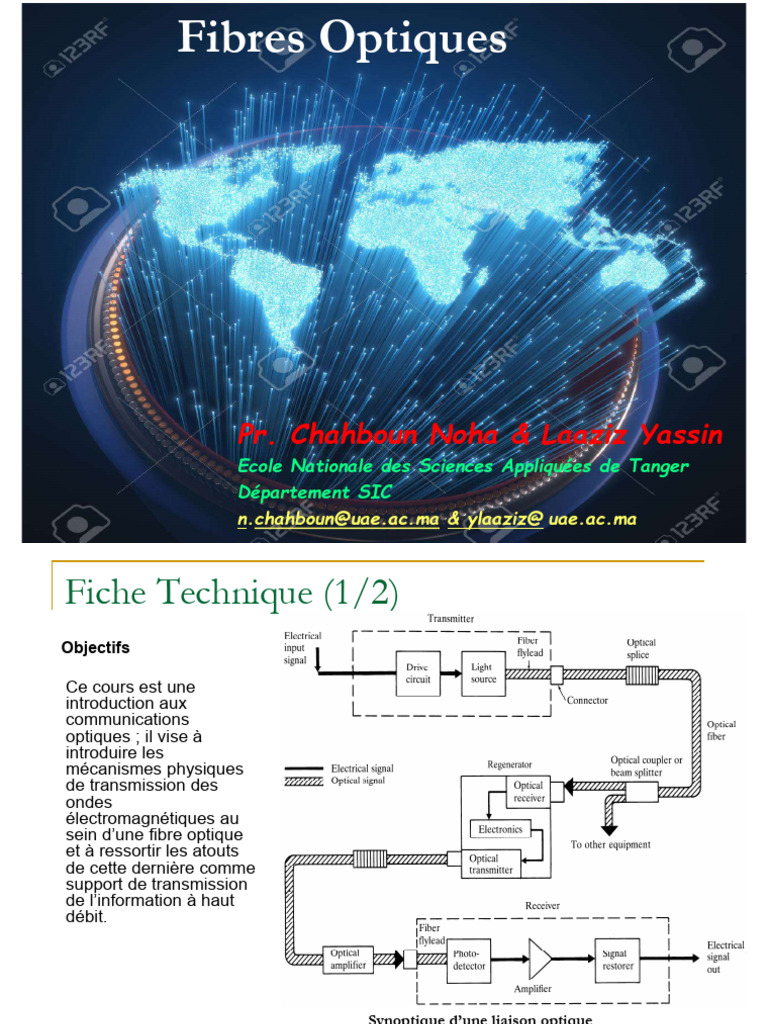

Fibres Optiques

Pr. Chahboun Noha & Laaziz Yassin

Ecole Nationale des Sciences Appliquées de Tanger
Département SIC
ENSA de Tanger – GSTR / Fibres Optiques
28/01/2024 n.chahboun@uae.ac.ma
/ Pr. Chahboun Noha & Pr Laaziz& ylaaziz@ uae.ac.ma
Yassin 1
Fiche Technique (1/2)
Objectifs

Ce cours est une

introduction aux
communications
optiques ; il vise à
introduire les
mécanismes physiques
de transmission des
ondes
électromagnétiques au
sein d’une fibre optique
et à ressortir les atouts
de cette dernière comme
support de transmission
de l’information à haut
débit.

Synoptique d’une liaison optique

28/01/2024 2
Fiche Technique (2/2)
 Bibliographie

28/01/2024 3
Multiples & sous-multiples (SI)

28/01/2024 4
 Préambule
- Bref aperçu sur l’histoire des télécoms

QUELQUES RAPPELS
- Intérêt des fréquences optiques
- Loi de Snell et réflexion totale
- Le Spectre optique
- Principe des communications numériques
- Débit binaire et facteur de qualité

28/01/2024 5
Les communications en antiquité
Trompe de berger Tam-Tam africain
médiévale

Signaux optiques et sonores

n’ont cependant une portée Phare d’Alexandrie
que de quelques km.

Signaux de fumée des indiens d’Amérique ~300 av. J.-C - 1323 ap. J.-C

ENSA de Tanger – GSTR / Fibres Optiques 6

28/01/2024 / Pr. Chahboun Noha & Pr Laaziz Yassin
La télégraphie optique : le télégraphe de Chappe
Claude Chappe
Le premier véritable réseau de communication (Ligne
optique) apparaît à la fin de la révolution française
(Juillet 1794) : le télégraphe optique de Chappe
utilisant un réseau de sémaphores véhiculant des
messages codés de proche en proche.
1763 - 1805

Débit < 1bit/s

ENSA de Tanger – GSTR / Fibres Optiques

28/01/2024 / Pr. Chahboun Noha & Pr Laaziz Yassin 7
Le télégraphe de Morse Samuel Morse

 1837 : l'Américain Samuel Morse développe un

système de traits et de points (le code Morse), fondé
sur la variation du rythme des impulsions du courant
électrique, pour désigner les lettres et les nombres.
1791-1872
 1866 : Mise en service du premier câble
Le télégraphe de Morse
transatlantique permettant la transmission de
messages télégraphiques.

Débit ~ 10 bit/s

28/01/2024 8
 Le téléphone de Graham Bell Alexander Graham Bell

 Années 1866 : invention du téléphone par Antonio

Meucci, un italien émigré aux États-Unis (ce fait a été
récemment reconnu par le congrès américain dans la
résolution 269 du 15 juin 2002).

 Avant cette résolution, l'invention du téléphone était 1847-1922

attribuée à Alexander Graham Bell qui déposa un brevet
en 1876. Meucci avait fait une demande de brevet en
1871 mais faute de ressources, elle expira en 1874.

 1877 Premiers réseaux urbains de téléphonie à New

York

Débit : 64 kbit/s

28/01/2024 9
 La télégraphie sans fil de Marconi
Guglielmo Marconi

 En 1896, l’Italien Guglielmo Marconi (prix Nobel de physique

en 1909 ) : transmission à distance de signaux Morse par
ondes électromagnétiques.
Les transmissions traversent la Manche en 1899 et
l’Atlantique en 1901.

 1908 : Liaison radiotéléphonique entre la Bretagne et Paris

1874-1937

Débit < 10 Mbit/s en 1935

28/01/2024 10
 L’ère moderne

 1932 Création de l'Union Internationale des Télécommunications (UIT)

 1935 Emissions régulières de télévision depuis la Tour Eiffel
 1940 Premier système à câble coaxial fonctionnant à 3MHz (4 Mbit/s)
 1941 Mise au point du Radar
 1951 Premiers faisceaux hertziens
 1960 Invention du LASER
 1962 Lancement de Telstar, premier satellite de télécommunications (250Mbit/s)
 1966 Première liaison numérique MIC
 1970 Premières fibres optiques utilisables pour les télécommunications
 1977 Première liaison commerciale par fibre optique en téléphonie (Etats-Unis)
 1982 Adoption officielle des protocoles de distribution du réseau Internet
 1992 Commercialisation des premiers téléphones mobiles de seconde
génération (GSM)

28/01/2024 11
Les réseaux de télécommunication mondiales
 Câbles et ondes radio transportent aujourd’hui tout type d’informations d’un
bout à l’autre de la planète grâce à de nombreux réseaux qui s’organisent,
se développent et se combinent.

Réseaux Filaires (optiques) Réseaux satellitaires

28/01/2024 12
L’ère moderne et la montée en débit

28/01/2024 13
Internet of Things (IoT)

14 28/01/2024
L’ère moderne et la montée en débit

The bandwidth demand follows the Nielsen’s law (+50% / year) for more than 40 years.

29/01/2024 15
 Fréquences Optiques, Intérêt et
Avantages

28/01/2024 16
 Les communications modernes et la montée
en débit
Augmentation de débit

8 bit/s
Impulsion plus brèves

16 bit/s

temps

Hautes fréquences

Fréquences optiques

28/01/2024 17
 Le spectre Optique (Lightwaves)

28/01/2024 18
Le spectre Optique (Lightwaves)

28/01/2024 19
Nomination ITU
Bande Nomination Gamme (nm)

O Originale 1260 – 1360

E Etendue 1360 – 1460

S Courte 1460 – 1530

C Conventionnelle 1530 – 1565

L Large 1565 – 1625

U Ultra-large 1625 - 1675

28/01/2024 20
Le WDM
Début 1990 : WDM (Wavelength Division Multiplexing) ou Multiplexage en
longueur d’onde. Chaque couleur ≡ une fibre.

STM – 64 : Synchronous Transfer Mode (10 Gbit/s),

C’est un standard SDH (Synchronous digital hirarchy) obtenu par multiplexage de 64 canaux STM-1 (155.52 Mb/s)

28/01/2024 21
Fibre vs Câble (1/3)

 L’atténuation d’un signal sur

un système de transmission
par fibre optique demeure
voisine de 2 dB/km, quelle que
soit le débit de transmission.

 Pour les systèmes en cuivre

l’atténuation augmente avec le
débit numérique du faite de
l’augmentation de la fréquence
du signal.

28/01/2024 22
Fibre vs Câble (2/3)
DEBITS ADMISSIBLES (réseaux de télécommunications)
1K 10K 100K 1M 10M 100M 1G

PAIRE TORSADEE
6M

CATV CABLE COAXIAL

155M

FIBRE OPTIQUE OU LIAISON SATELLITE

>10G

34MBIT/S: VIDEO HAUTE-DEFINITION

2MBIT/S: VIDEO NON COMPRESSEE

64KBIT/S: VOIX NON COMPRESSÉE

VISIO COMPRESSEE

9,6KBIT/S: VOIX COMPRESSEE

28/01/2024 23
Fibre vs Câble (3/3)
En plus du formidable débit offert par les fréquences optiques, le support de
transmission qu’est la fibre présente l’avantage de la légèreté. N’importe quel câble
en cuivre sur la figure peut être remplacé par une simple fibre optique

28/01/2024 24
 Un peu de physique

28/01/2024 25
L’indice de réfraction
 C’est le paramètre utilisé pour décrire l’interaction des radiations
électromagnétiques avec la matière. C’est un paramètre complexe en
général :
n~  n  ik
 n est appelé « indice de réfraction » et k est appelé «indice d’extinction »

 Dans un matériau diélectrique, comme le verre, k est très faible et les

ondes du spectre optique sont très peu absorbées.

 L’indice de réfraction est le facteur par lequel la radiation

électromagnétique est décélérée (par rapport au vide) quand elle parcourt
le matériau. Donc si v est la vitesse de phase d’une radiation de fréquence
donnée, l’indice de réfraction est donné par :

c
n 
v

28/01/2024 26
 La dispersion spectrale.
n indice de réfraction
 L’indice de réfraction d’un matériau
varie en fonction de la longueur
d’onde de l’onde électromagnétique.

 Chaque longueur d’onde possède

une vitesse propre à l’intérieur du
matériau : on parle alors de.

 Ce phénomène est facilement

observable en faisant tomber la
dispersion spectrale lumière blanche
(constituée de plusieurs fréquences
visibles) sur un prisme.

28/01/2024 27
 Réflexion et réfraction de la lumière
n1 sin (i) = n2 sin (r)
n1 < n 2
i>r
i’ < r’

Les indices de réfraction déterminent l’angle de transmission (réfraction) du faisceau

28/01/2024 28
 Réflexion totale de la lumière

Si on se place dans une situation où n1 > n2.

Au fur et à mesure que l’inclinaison q du rayon
incident par rapport à la normale devient
grande, la fraction de lumière transmise
n1 sin (qL) = n2 sin (90°)
devient petite. Pour un certain angle
d’incidence limite (qL), le rayon réfracté sort sin (qL) = n2/n1
parallèlement à l’interface : qL est appelé angle
air n2=1
critique. Pour q > qL, on assiste au phénomène qL= 41.8°
de réflexion totale : toute l’énergie
verre n1=1.5
électromagnétique reste à l’intérieur du milieu
d’incidence.

28/01/2024 29
Guidage de la lumière par réflexion totale
Le principe de guidage de la Le même principe est utilisé de
lumière par réflexion totale a été nos jours pour le guidage de la
connu depuis l’antiquité par les lumière à l’intérieur des fibres
romains, et a été utilisé dans les optiques
fontaines lumineuses

28/01/2024 30
INTRODUCTION AUX
COMMUNICATIONS OPTIQUES

28/01/2024 31
 Evolution des Télécoms
Optiques
 1966 – C. K. Kao de STL en Angleterre
montre que l’affaiblissement d’une fibre
optique peut descendre à 20 dB/km.
 1970 – R. Maurer, D. Keck et P. Schultz de
« Corning Glass » réalisent des fibres
optiques monomodes avec une atténuation
de 20 dB/km à l = 633 nm.
 1973 – Apparition des premiers lasers à
semi-conducteur en GaAlAs dans la
première fenêtre de la fibre optique en silice
à l = 850 nm, de durée de vie supérieure à
1000 heures.
 1975 – Premières liaisons optiques.
 1982 – Affaiblissement de 0.27 dB/km à l =
1300 nm et 0.16 dB à l = 1550 nm.
 1989 – Amplificateurs à fibres optiques
dopées EDFA à l = 1550 nm.
 1993 – Liaisons terrestres SDH
(100km/2.5Gb/s)
 1997 – Premières liaisons DWDM,
multiplexage en longueur d’onde dense.
 2000 – Câble TAT-14 (5000km;16x10Gb/s;
EDFA)

28/01/2024 32
Les records de transmission 1/2
2011 Des scientifiques allemands de l'Institut de technologie de Karlsruhe (KIT) ont battu un
record du monde dans la transmission de données, en transférant en une seconde le
contenu de 700 DVD sur un seul rayon laser.
Ils sont parvenus à coder des données sur un seul rayon laser, puis à les transmettre sur 50
km, à la vitesse de 26 Tb/s, pour les re-décoder ensuite.
Avec 26 Tb/s, on peut transmettre jusqu'à 400 millions de conversations téléphoniques en
même temps.

2012 Le groupe japonais NEC a testé avec succès une liaison monocanal - sans répéteurs
– fonctionnant à 1.5 Tb/s sur une distance de 10.000 km. C’est la première fois qu’une
seule source laser envoie un tel debit sur une telle distance.
Le laboratoire a réalisé en plus un debit de 4 Tbps en rassemblant 4 cannaux du même
type à l’aide de la technologie WDM.

2013 L'opérateur Orange, avec des équipements Alcatel-Lucent, a mis en service une
première liaison fibre optique à 400 Gb/s entre Lyon et Paris en utilisant une transmission
cohérente.

2017 NTT a réussi une transmission par fibre à 1Pbit/s sur une distance record de 200 km.
A multi-core fiber (MCF) having 32 cores in one optical fiber + Polarization division
multiplexed 16-quadrature amplitude modulation (PDM-16QAM) digital coherent technology.

28/01/2024 33
Les records de transmission 2/2

Mai 2020 Le record de 44,2 Tb/s, avait été atteint par des chercheurs australiens grâce à
l’introduction d’un nouveau dispositif appelé « Micro-combinateur ».

Septembre 2020 En collaboration avec deux entreprises, la start-up londonienne Xtera et

l’entreprise japonaise KDDI Research, l’équipe de recherche dirigée par le
Dr Lidia Galdino (UCL Electronic & Electrical Engineering et chercheur à la Royal
Academy of Engineering), a atteint un taux de transmission de données de 178 Tb/s (soit
178 000 000 mégabits par seconde).
Juillet 2021 Des chercheurs de l'Institut national des technologies de l'information et des
communications (NICT) du Japon ont battu le record de vitesse de transfert
d'informations via le protocole utilisé par internet avec 319 térabits par seconde sur 70
km avant d’être amplifié.
L'architecture utilisée pour établir ce record utilise un brin de fibre optique expérimentale,
avec quatre âmes logées dans un câble ayant à peu près la taille d'une fibre optique
standard.

28/01/2024 34
 La maîtrise du verre
0.27 dB/km à l = 1,35 µm
0.16 dB/km à l = 1,55 µm

1ère fenêtre
l = 0.85µm

2ème fenêtre
l = 1.35µm
3ème fenêtre
l = 1.55µm

28/01/2024 35
Fenêtres optiques
Performances de transmission

La purification du verre est passée par plusieurs étapes depuis les

années 70 début de l’ère des transmissions optiques modernes.
on remarque la présence de trois « fenêtres », régions où l’atténuation est
minimale.

Première fenêtre : autour de 0.85 µm n’est plus utilisée en télécommunications et

n’a, de ce fait, qu’une justification historique.

Deuxième fenêtre : aux environ de 1,3 µm, correspond à un minimum d’absorption.

Troisième fenêtre : située autour de 1,55µm correspond au minimum absolu

d’affaiblissement de la silice.

Quatrième fenêtre : située autour de 1,6 µm.

28/01/2024 36
Fenêtres optiques
Cinquième fenêtre : Lucent technologies a développé en 1998 des fibres à
très faible teneur en liaisons OH, ce qui a permis d’éliminer le pic
d’absorption à 1.4µm et a ouvert la voie à une cinquième fenêtre. ces
fibres sont appelées « Allwave Fibers ».

5ème fenêtre

28/01/2024 37
 Les avantages des fibres optiques
Faible atténuation
0.2dB/km : présence ~ 96% de la puissance initiale après 1km.

Immunité aux perturbations électromagnétiques

Les fibres optiques sont constituées de matériaux diélectriques et donc
ne captent pas les interférences électromagnétiques externes.

Confinement du signal
la fibre n’irradie pas :

- Absence d’interférence inter-canaux ‘crosstalk;

- Cohabitation avec d’autres câbles dans les conduites existantes.

- Inviolabilité de l’information;

28/01/2024 38
Les avantages des fibres optiques
Sécurité
- Pas de court – circuit possible : la fibre peut donc
être installée ou utilisée dans des environnement à potentiel explosif.
- Elle peut être réparée même lorsque l’équipement est
en état de marche.

Pérennité des investissements

Les performances de transmission de la fibre
optique font d’elle le support de télécommunication
incontournable dans le domaine du câblage d’immeubles
et des constructions modernes.

28/01/2024 39
 Les avantages des fibres optiques

Facilité de mise en place

De part sa petite taille, sa grande souplesse et
son faible poids, la fibre optique est appréciable non
seulement en télécommunications, mais aussi dans le
domaine du câblage, en informatique, aéronautique,
voitures, plates – formes en mer et les voitures de métro.

Point de vue économique

Dans le domaine des hauts débits, la fibre revient
beaucoup moins cher grâce à son rapport qualité prix.
A des débits moins forts, le coût global d’un
système de communication à fibre optique est de plus en
plus souvent inférieur à celui d’un système à fils en cuivre
grâce à la mise sur le marché de nouvelles solutions à
bas prix.

28/01/2024 40
 Limitations des fibres optiques

Dispositifs d’extrémité
Les limitations actuelles des systèmes de transmission optique sont
dues aux systèmes optoélectroniques (conversion photon-électron) introduisant
des temps de retard et des non-linéarités sur le signal qui limitent les débits
transmis.
Tendance actuelle est pour le développement de systèmes tout –
optique.

Interconnexions
Les interconnexions et réparations sur fibres optiques sont bien plus
délicats et nécessitent de la main d’œuvre qualifié.
Mais, de plus en plus de techniciens sont formés pour l’installation de
réseaux optiques et les prix des équipements d’installation, d’épissurage, de
tests et mesure sont de plus en plus abordables.

28/01/2024 41
