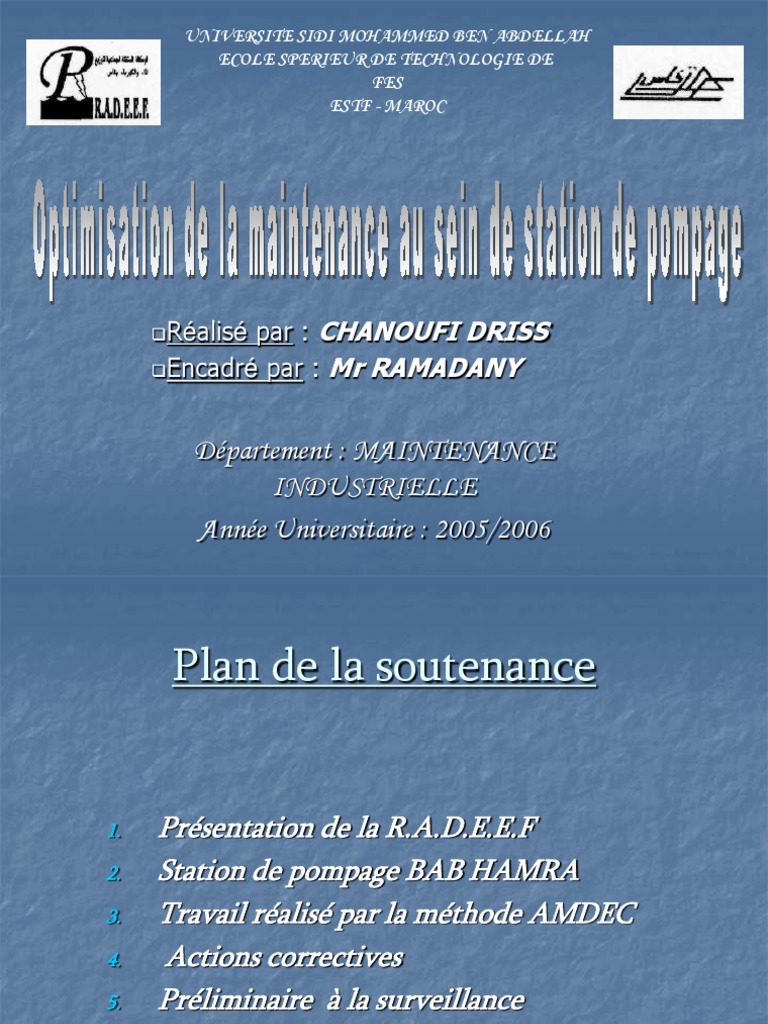

UNIVERSITE SIDI MOHAMMED BEN ABDELLAH

ECOLE SPERIEUR DE TECHNOLOGIE DE

FES
ESTF - MAROC

Réalisépar : CHANOUFI DRISS

Encadré par : Mr RAMADANY

Département : MAINTENANCE
INDUSTRIELLE
Année Universitaire : 2005/2006
 Plan de la soutenance

1. Présentation de la R.A.D.E.E.F
2. Station de pompage BAB HAMRA
3. Travail réalisé par la méthode AMDEC
4. Actions correctives
5. Préliminaire à la surveillance
 Présentation de la R.A.D.E.E.F

 RADEEF : Régie Autonome intercommunale de

Distribution d'Eau et d'Electricité de la wilaya de Fès est
un établissement public communal à caractère industriel
et commercial doté de la personnalité civile et de
l'autonomie financière.
 Crée par délibération du conseil municipal de la ville de
Fès en date du 30 avril et du 29 août 1969 conformément
au disposition du dahir n° 1-59-315 du 23 juin 1960
relatif à l'organisation communale, la RADEEF est
chargée d'assurer, à l'intérieur des périmètres des
communes où elle intervient, le service public communal
de distribution d'eau, d'électricité et d'assainissement
liquide.
Station de pompage BAB HAMRA

Principe de fonctionnement
 Schéma synoptique de la
station Bab Hamra
Conduite de
refoulement

Groupes
électropompe en 1 2 3 4
parallèles

Conduite
d'aspiration
Image d'ensemble de groupes de la
station
Deux groupe pour supporter les
manques de pressions
 dessin d’ensemble de Pompe centrifuge double
cellules
Image de dessin de Moteur électrique
 Travail réalisé par la méthode AMDEC
a. L’animation de l’AMDEC

 Présenter les principes de l’AMDEC.

 Présenter le système à l’aide de son découpage
fonctionnel.
 Mettre au point et valider les barèmes de
cotation (indices O, G et D) .
 Réaliser l’analyse qualitative sur les grilles
AMDEC .
 Déterminer la criticité.
Grille AMDEC du système
b. Classement des éléments

N° par N° de la Nom de l’élément criticité Cumulée Pourcentage

ordre pièce cumulé
1 7 Bague d'usure 18 18 8.07

2 10 diffuseur 16 34 15.24

3 16 roulement 12 46 20.62

4 18 Arbre de pompe 12 58 26

5 33 Roue 12 70 31.39

6 37 Moteur électrique 12 82 36.77

7 43 Accouplements 12 94 42.15

8 38 rotor 9 103 46.18

9 40 flasque 9 112 50.22

10 4 Baguette spirale 8 120 53.81

11 8 Demi corps supérieur 8 128 57.39

12 12 Garniture de presse-étoupe 8 136 60.98

13 30 Demi corps inferieur 8 144 64.57

14 5 Fouloir 6 150 67.26

15 17 Couvercle support 6 156 69.99

16 19 Clavette d'ajustage 6 162 70.64

c. Traçage de la courbe
 d. Interprétation de la courbe

 Dans la partie A on a 27% des éléments

représentant environ 45% des valeurs cumulées.
La zone A contient 10 éléments, se sont les plus
critiques:
Bague d'usure, diffuseur, roulement,
Arbre de pompe, Roue, Moteur
électrique, Accouplements, rotor et le
flasque.
 Actions correctives
 Surveiller le fonctionnement de chaque groupe
électropmpe et prévoir quand il va défaillir.

 Anticiper la maintenance et réduire les coûts

d’arrêt.

 Réparer les machines seulement lorsqu’elle le

nécessite.

 Optimiser les révisions sur les seules défaillances

des organes critiques qu'on a déterminé par la
méthode AMDEC.
 Le bureau des études de la division eau
veule introduit à la venir une stratégie de
surveillance qui entre dans le cadre de la
maintenance préventive pour augmenter
leur disponibilités
 J'ai proposé parmi les outilles de
surveillances disponibles l'analyse
vibratoire
Surveillance par l'analyse
vibratoire
propriétés
 Préliminaire à la surveillance

1. Le choix des machines à surveiller

2. La connaissance précise de ces
machines
3. Le choix de Nombre d'emplacement des
points de mesures sur la machine dans
la station
 Conclusion
Toute au long de mon stage au sein de la RADEEF j'ai veiller de rester
le plus prés de la réalité en effectuant des sorties sur chantier avec
l'équipe de la RADEEF et en parallèle d'exploiter mes
connaissances requises à l’ESTF.
Ainsi ma participation aux diverses activités m'a permis de suivre de
près les diverses techniques correctives utilisées, puis les optimiser
avec des nouvelles méthodes en maintenance.
Finalement, ce stage a été pour moi très fructueux et une opportunité
qui m'a permis d'enrichir mes connaissances et d'acquérir un esprit
d'équipe.
