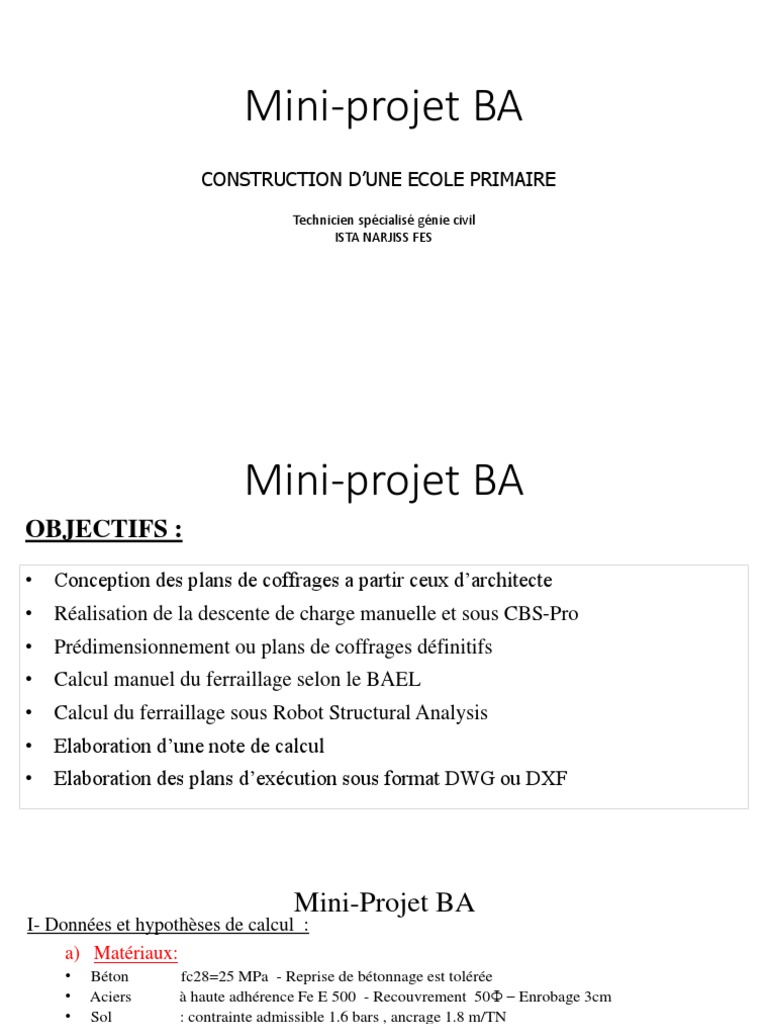

Mini-projet BA
CONSTRUCTION D’UNE ECOLE PRIMAIRE
Technicien spécialisé génie civil
ISTA NARJISS FES
Mini-projet BA
OBJECTIFS :
• Conception des plans de coffrages a partir ceux d’architecte
• Réalisation de la descente de charge manuelle et sous CBS-Pro
• Prédimensionnement ou plans de coffrages définitifs
• Calcul manuel du ferraillage selon le BAEL
• Calcul du ferraillage sous Robot Structural Analysis
• Elaboration d’une note de calcul
• Elaboration des plans d’exécution sous format DWG ou DXF
Mini-Projet BA
I- Données et hypothèses de calcul :
a) Matériaux:
• Béton fc28=25 MPa - Reprise de bétonnage est tolérée
• Aciers à haute adhérence Fe E 500 - Recouvrement 50Ф – Enrobage 3cm
• Sol : contrainte admissible 1.6 bars , ancrage 1.8 m/TN
• Joints de dilatation : 5 cm
b) Charges
o charges permanentes surfaciques (kg/m²)
• Forme de Pente + Etanchéité +Protection sur Terrasse -----------------------------------------------300
• Partitions légères ------------------------------------------------------------------------------------------100
• Revêtement sur sol -----------------------------------------------------------------------------------------150
• Dalle creuse 15+5-----------------------------------------------------------------------------------------285
• Dalle creuse 20+5- -----------------------------------------------------------------------------------------300
Mini-Projet BA
I- Données et hypothèses de calcul :
c) Charges
o Charges permanentes linéaires (kg/ml)
• Mur de façade :--------------------------------------------------------------------------------------- 1150
o Charges d’exploitations surfaciques (kg/m²)
• Terrasse accessible :------------------------------------------------------------------------------------ 150
• Terrasse inaccessible :---------------------------------------------------------------------------------- 100
• Etage à usage d’habitation----------------------------------------------------------------------------- 100
• Etage à usage de bureaux : -----------------------------------------------------------------------------250
• Etage à usage de commerce : ---------------------------------------------------------------------------350
• Escalier : ---------------------------------------------------------------------------------------------------250
• Balcon: ------------------------------------------------------------------------------------------------ ---350
Mini-Projet BA
d) Divers
o Béton de propreté :
• Épaisseur minimal 5 cm, Position : sous semelles filantes et isolées, sous regards, sauf structures sur
substitution en gros béton
o Système de fondation
Le système de fondations est un système de semelles isolées ou filantes liaisonnées entre elles par un dallage
armé d’épaisseur conforme aux D.T.U. n 13.11 & 13.12 , solidarisé aux points porteurs
o Fissuration
Calcul en fissuration peu préjudiciable pour la superstructure. Calcul en fissuration préjudiciable pour
l’infrastructure (fondations, voiles etc…).
o Modélisation :
• Logiciels utilisés: “ Autodesk Robot Structural Analysis Professional 2011 & Autodesk Concrète
Building Structures 2011”. La construction sera étudiée pour résister aux charges d’exploitations et
permanentes
Mini-Projet BA
E) Normes et codes
Le calcul du bâtiment est soumis aux fascicules du cahier des clauses Techniques Générales (C.C.T.G), en
particulier : - Les règles de calcul D.T.U, entre autres :
• D.T.U. n° 13.11 & 13.12 : Fondations superficielles
• D.T.U. n° 13.3 : Dallage Conception, Calcul et Exécution
• D.T.U. n° 20.1 : Béton armé, parois, murs et façades
• D.T.U. n° 23.1 : Parois et murs en béton banché
• BAEL91 – Révision 99 : Règles Techniques de Conception et de Calcul des ouvrages et construction
Béton Armé.
• NF P06-004 et NF P06-001 pour la détermination des charges permanents et d’exploitation.
Mini-Projet BA
F) PLANS D’ARCHITECTE
Mini-Projet BA
Mini-Projet BA
Mini-Projet BA
Mini-Projet BA
Mini-Projet BA
II- Travail demandé :
• Création des joints et Réalisation des plans de s –
II- Travail demandé : Mini-Projet BA
• Réalisation du plan de fondation
II- Travail demandé : Mini-Projet BA
• Détails des semelles –longrines et chainages
II- Travail demandé : Mini-Projet BA
• Détails des semelles –longrines et chainages
II- Travail demandé : Mini-Projet BA
• Détails des poteaux
II- Travail demandé : Mini-Projet BA
• Détails des poutres
II- Travail demandé : Mini-Projet BA
• Note de calcul
Une note justifiant les calculs effectués sera composé:
- Des modèles de calcul sous CBS pro et Robot structural Analysis Version 2011 – Fichiers excels
- Un rapport sous format Pdf contenant les éléments ci-dessous :
• Introduction
• Hypothèses de calcul
• Descente de charge manuelle et sous CBS pro sur semelles ( ELS) et poteaux (ELU)
• Diagrammes des moments fléchissant (ELU et ELS) et efforts tranchants (ELU) sur les poutres
issus d’un calcul manuel et d’un calcul sous RSA version 2011
• Calcul manuel et sous RSA de ferraillage ( d’une poutre , d’un poteaux , d’une semelle ….)
