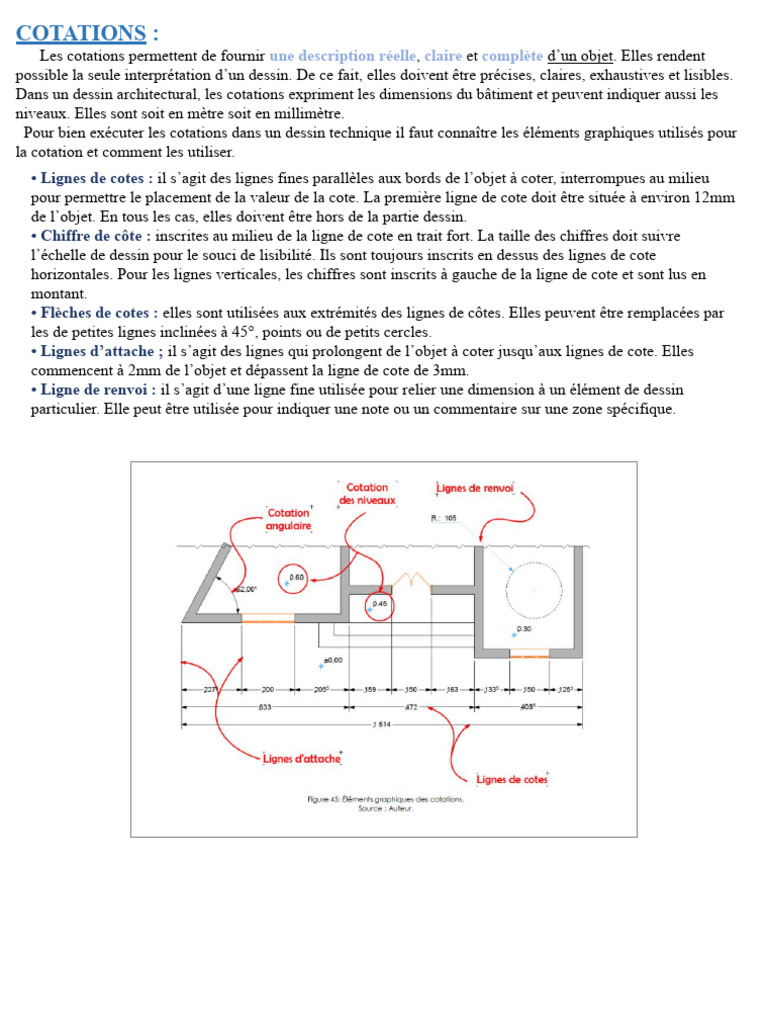

COTATIONS :

Les cotations permettent de fournir une description réelle, claire et complète d’un objet. Elles rendent
possible la seule interprétation d’un dessin. De ce fait, elles doivent être précises, claires, exhaustives et lisibles.
Dans un dessin architectural, les cotations expriment les dimensions du bâtiment et peuvent indiquer aussi les
niveaux. Elles sont soit en mètre soit en millimètre.
Pour bien exécuter les cotations dans un dessin technique il faut connaître les éléments graphiques utilisés pour
la cotation et comment les utiliser.
• Lignes de cotes : il s’agit des lignes fines parallèles aux bords de l’objet à coter, interrompues au milieu
pour permettre le placement de la valeur de la cote. La première ligne de cote doit être située à environ 12mm
de l’objet. En tous les cas, elles doivent être hors de la partie dessin.
• Chiffre de côte : inscrites au milieu de la ligne de cote en trait fort. La taille des chiffres doit suivre
l’échelle de dessin pour le souci de lisibilité. Ils sont toujours inscrits en dessus des lignes de cote
horizontales. Pour les lignes verticales, les chiffres sont inscrits à gauche de la ligne de cote et sont lus en
montant.
• Flèches de cotes : elles sont utilisées aux extrémités des lignes de côtes. Elles peuvent être remplacées par
les de petites lignes inclinées à 45°, points ou de petits cercles.
• Lignes d’attache ; il s’agit des lignes qui prolongent de l’objet à coter jusqu’aux lignes de cote. Elles
commencent à 2mm de l’objet et dépassent la ligne de cote de 3mm.
• Ligne de renvoi : il s’agit d’une ligne fine utilisée pour relier une dimension à un élément de dessin
particulier. Elle peut être utilisée pour indiquer une note ou un commentaire sur une zone spécifique.
Cotation intérieure au dessin :
On indique :
- les largeurs des éléments porteurs (poutres, poteaux, murs) et distances entre eux.
- les dimensions des trémies et leurs cotes de positionnement par rapport aux nus les plus proches (murs, poutres).
Lorsque les trémies traversent la dalle, les coter par leurs deux dimensions si elles sont carrées ou rectangulaires et
par leur diamètre si elles sont rondes.
Lorsqu'elles ne traversent pas la dalle, les coter par trois dimensions, la 3ème étant toujours la profondeur.
Quels sont les noms des polygones ?
Parmi nos formes géométriques, certains sont des polygones, c’est une figure géométrique plane qui est formée
d’une ligne brisée fermée. Voici quelques exemples de polygones :

Le triangle, c’est un polygone à 3 côtés.

Le quadrilatère (rectangle, carré) est un polygone à 4 côtés.
Le pentagone est un polygone à 5 côtés.
L’hexagone est un polygone à 6 côtés.
L’octogone est un polygone à 8 côtés.
Le décagone est un polygone à 10 côtés.
