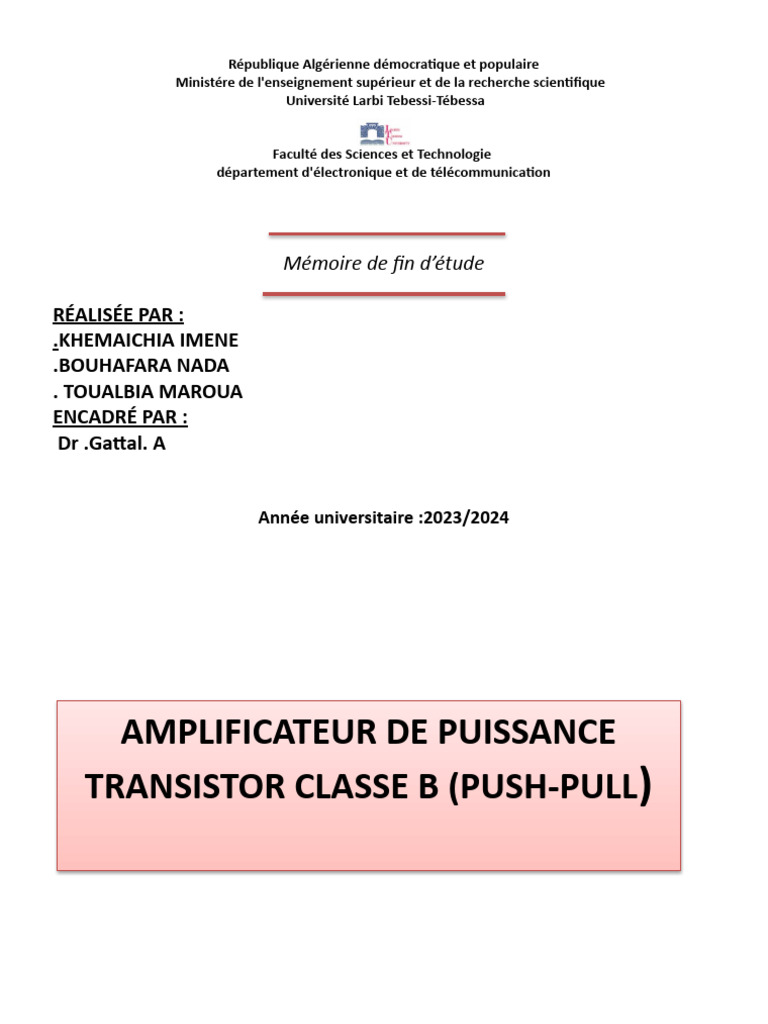

République Algérienne démocratique et populaire

Ministére de l'enseignement supérieur et de la recherche scientifique

Université Larbi Tebessi-Tébessa

Faculté des Sciences et Technologie

département d'électronique et de télécommunication

Mémoire de fin d’étude

RÉALISÉE PAR :
.KHEMAICHIA IMENE
.BOUHAFARA NADA
. TOUALBIA MAROUA
ENCADRÉ PAR :
Dr .Gattal. A

Année universitaire :2023/2024

 AMPLIFICATEUR DE PUISSANCE
TRANSISTOR CLASSE B (PUSH-PULL)
 : Introduction générale

Les amplificateurs de puissance sont des amplificateurs pour

signaux forts, ils sont utilisés dans les fréquences et hautes
fréquences. Ils sont utilisés dans les étages terminaux pour hauts
parleurs et antenne radiofréquences. Leurs puissances sont
supérieures au demi Watt.
 Amplificateur de puissance :

: a/- Définition
L’amplificateur de puissance est le dernier étage d’une chaine
amplificatrice. Il permet de fournir une puissance beaucoup plus
grande que celle fournie par le signal de commande, tout en
.gardant la même forme du signal
CLASSIFICATION DES AMPLIFICATEURS DE
:PUISSANCE
Il existe quatre classes d'amplificateurs différentes, qui ont toutes leurs
propres avantages et inconvénients. Il s'agit des classes d'amplificateurs A, B,
AB et D, qui sont classées en fonction du mode de fonctionnement de l'étage
final. La classe A fonctionne généralement avec une distorsion élevée et une
faible efficacité, tandis que les classes B et AB, ainsi que la classe D,
fonctionnent généralement de manière plus efficace et consomment donc
.moins d'énergie
2/- Amplificateurs de classe B: :Amplificateurs de classe A-/1

:Amplificateurs de classe D-/4 : Amplificateurs de classe AB-/3

Alors L’objectif de notre travail est de réaliser AMPLIFICATEUR DE PUISSANCE
TRANSISTOR CLASSE B (PUSH-PULL), Et Nous allons voir leurs fonctionnements, les
problèmes avec lesquels.
L'amplificateur classe B: est constitué d'un étage de sortie comportant deux
transistors complémentaires NPN et PNP. Le point de repos se situe à la limite du
blocage de chaque transistor.
Le circuit d’amplificateur push pull classe B :
Lors de la réalisation de la simulation, nous avons remarqué que cet amplificateur
électronique génère un signal qui a le problème de la distorsion du signal causée par un
.transistor

Une solution courante pour améliorer le signal en sortie et pour correction de la

distorsion consiste à ajouter une diode en face de chaque transistor, et ceci est illustré
.dans le circuit équivalente

.
: Etude du montage
Amplificateur de puissance classe B est un amplificateur de puissance push-pull constitué
de 2 transistors.
Schéma équivalente

*Le gain en courant:

𝐼s=(
ib=
𝐼s=(
Gi= (
*Le gain en tension :
On a :
Vs=(
Ve=R11 ib+(
Donc
Gv=
:Le gain en puissance*
Gp=Gv.Gi

Gp=

Gp=

Req=
