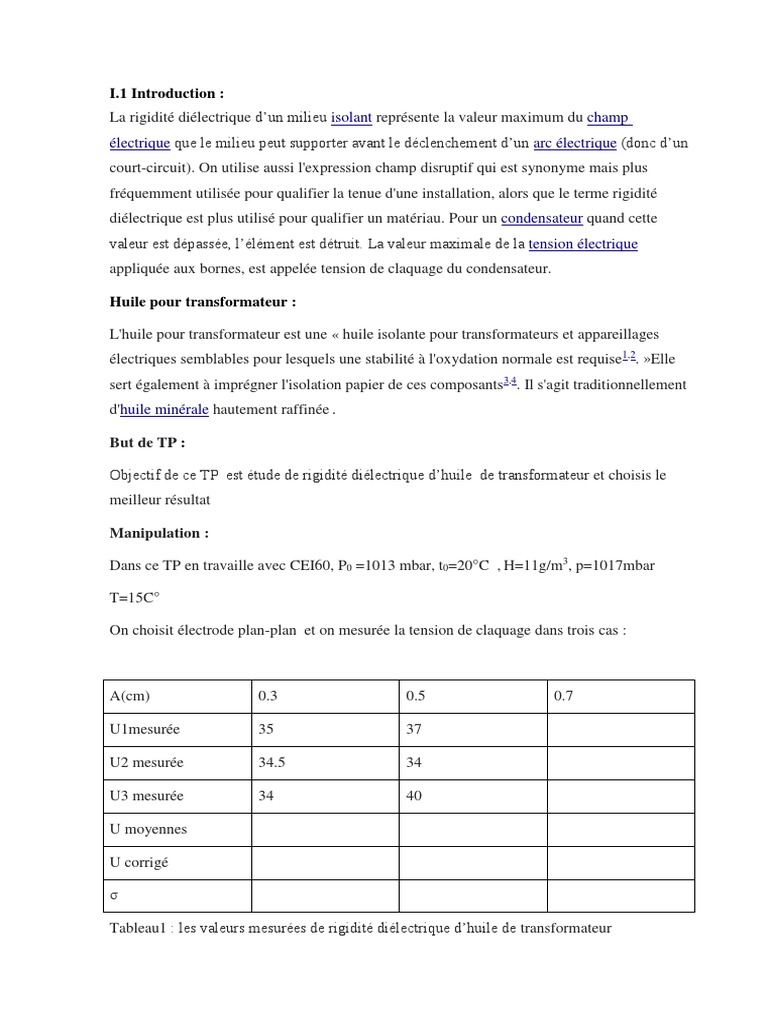

I.

1 Introduction :
La rigidité diélectrique d’un milieu isolant représente la valeur maximum du champ
électrique que le milieu peut supporter avant le déclenchement d’un arc électrique (donc d’un
court-circuit). On utilise aussi l'expression champ disruptif qui est synonyme mais plus
fréquemment utilisée pour qualifier la tenue d'une installation, alors que le terme rigidité
diélectrique est plus utilisé pour qualifier un matériau. Pour un condensateur quand cette
valeur est dépassée, l’élément est détruit. La valeur maximale de la tension électrique
appliquée aux bornes, est appelée tension de claquage du condensateur.

Huile pour transformateur :

L'huile pour transformateur est une « huile isolante pour transformateurs et appareillages
électriques semblables pour lesquels une stabilité à l'oxydation normale est requise1,2. »Elle
sert également à imprégner l'isolation papier de ces composants3,4. Il s'agit traditionnellement
d'huile minérale hautement raffinée .

But de TP :

Objectif de ce TP est étude de rigidité diélectrique d’huile de transformateur et choisis le

meilleur résultat

Manipulation :

Dans ce TP en travaille avec CEI60, P0 =1013 mbar, t0=20°C , H=11g/m3, p=1017mbar

T=15C°

On choisit électrode plan-plan et on mesurée la tension de claquage dans trois cas :

A(cm) 0.3 0.5 0.7

U1mesurée 35 37

U2 mesurée 34.5 34

U3 mesurée 34 40

U moyennes

U corrigé

Tableau1 : les valeurs mesurées de rigidité diélectrique d’huile de transformateur

On va remplir ce tableau avec le calcul

U moyenne=∑u mesurée /nombre de tension mesurée

U corrigé =u moyenne*(kd/kh)

Kh=kw

Kd=(p/p0)m *(273+t0/273+t)n

Σ= sqrt(1/(n-1)* Σ(vimes-vmoy)2
