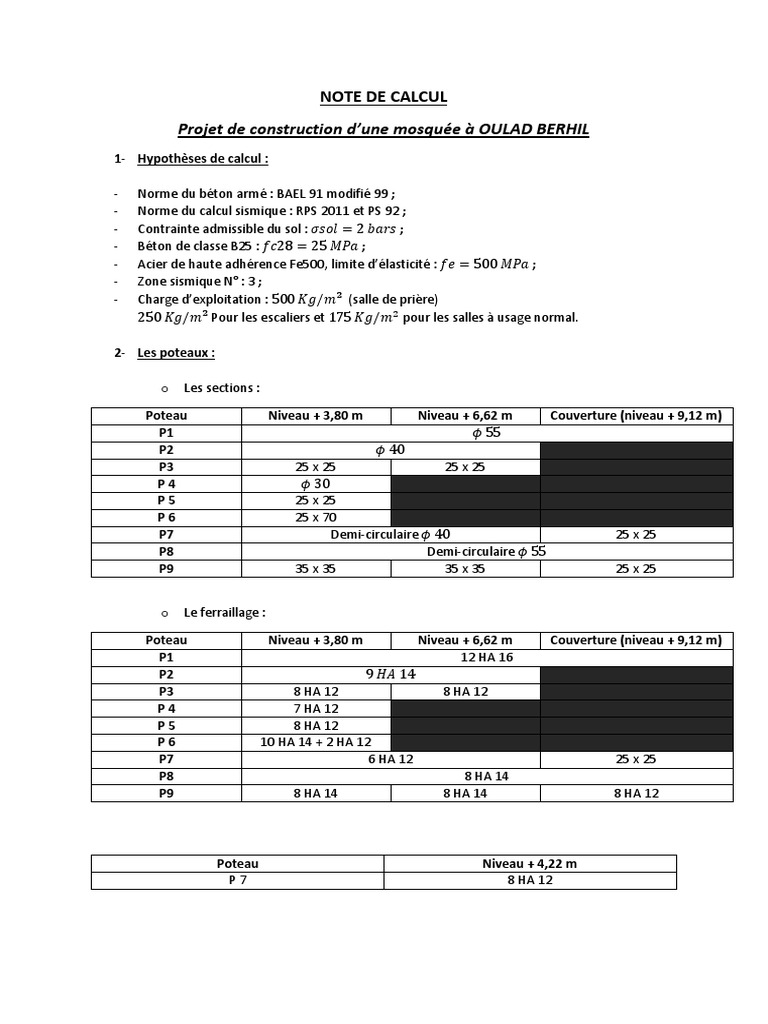

NOTE DE CALCUL

Projet de construction d’une mosquée à OULAD BERHIL

1- Hypothèses de calcul :

- Norme du béton armé : BAEL 91 modifié 99 ;

- Norme du calcul sismique : RPS 2011 et PS 92 ;
- Contrainte admissible du sol : 𝜎𝑠𝑜𝑙 = 2 𝑏𝑎𝑟𝑠 ;
- Béton de classe B25 : 𝑓𝑐28 = 25 𝑀𝑃𝑎 ;
- Acier de haute adhérence Fe500, limite d’élasticité : 𝑓𝑒 = 500 𝑀𝑃𝑎 ;
- Zone sismique N° : 3 ;
- Charge d’exploitation : 500 𝐾𝑔/𝑚² (salle de prière)
250 𝐾𝑔/𝑚² Pour les escaliers et 175 𝐾𝑔/𝑚2 pour les salles à usage normal.

2- Les poteaux :

o Les sections :

Poteau Niveau + 3,80 m Niveau + 6,62 m Couverture (niveau + 9,12 m)

P1 𝜙 55
P2 𝜙 40
P3 25 x 25 25 x 25
P4 𝜙 30
P5 25 x 25
P6 25 x 70
P7 Demi-circulaire 𝜙 40 25 x 25
P8 Demi-circulaire 𝜙 55
P9 35 x 35 35 x 35 25 x 25

o Le ferraillage :

Poteau Niveau + 3,80 m Niveau + 6,62 m Couverture (niveau + 9,12 m)

P1 12 HA 16
P2 9 𝐻𝐴 14
P3 8 HA 12 8 HA 12
P4 7 HA 12
P5 8 HA 12
P6 10 HA 14 + 2 HA 12
P7 6 HA 12 25 x 25
P8 8 HA 14
P9 8 HA 14 8 HA 14 8 HA 12

Poteau Niveau + 4,22 m

P7 8 HA 12
N.B : Selon la norme sismique PS 92, le ferraillage longitudinal minimal à adopter pour un poteau
de section B est : 1% x B.

3- Les semelles :

Semelle A B H Ferraillage // A Ferraillage // B

S1 230 230 50 HA 14 e=15 cm HA 14 e=15 cm
S2 160 160 35 HA 12 e=15 cm HA 12 e=15 cm
S3 185 230 50 HA 10 e=15 cm HA 10 e=15 cm
S4 130 130 35 HA 10 e=15 cm HA 10 e=15 cm
S5 150 150 40 HA 10 e=15 cm HA 10 e=15 cm
S6 100 100 25 HA 10 e=15 cm HA 10 e=15 cm
 Projet : MOSQUEE OULAD BERHIL

LES SEMELLES

Semelle A B H Ferraillage // A Ferraillage // B

S1 230 230 55 HA 14 e=15 cm HA 14 e=15 cm
S2 160 160 35 HA 12 e=15 cm HA 12 e=15 cm
S3 185 230 50 HA 12 e=15 cm HA 12 e=15 cm
S4 130 130 35 HA 10 e=15 cm HA 10 e=15 cm
S5 150 150 40 HA 10 e=15 cm HA 10 e=15 cm
S6 100 100 25 HA 10 e=15 cm HA 10 e=15 cm
