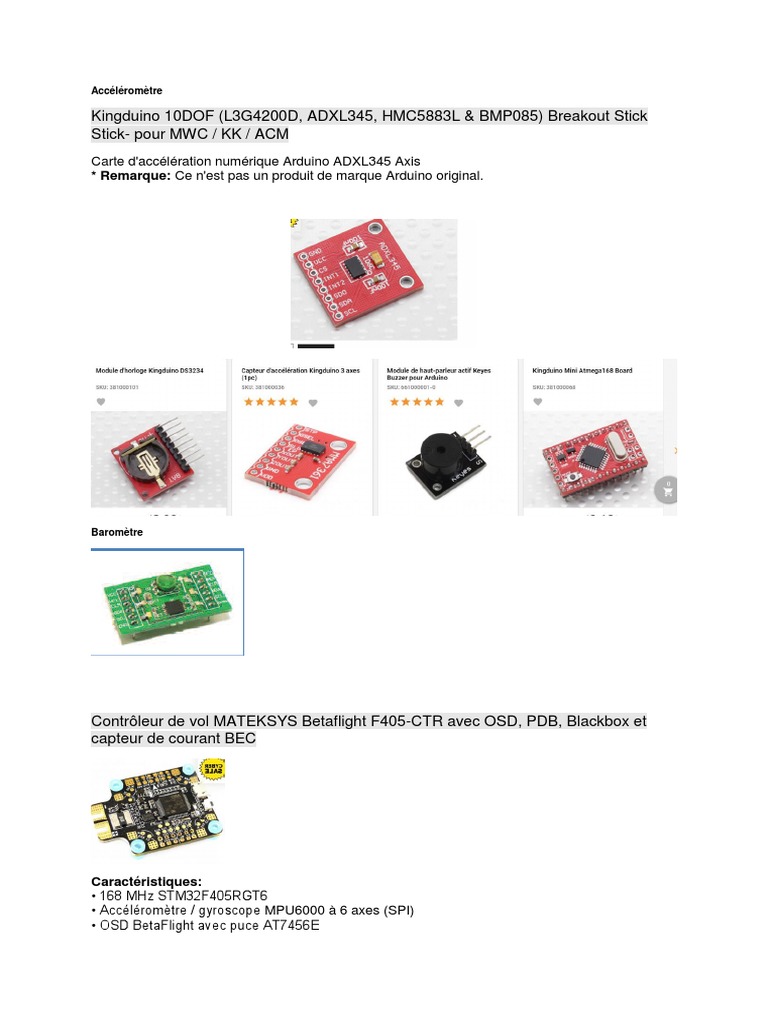

Baromètre
Caractéristiques:
• 168 MHz STM32F405RGT6
• Accéléromètre / gyroscope MPU6000 à 6 axes (SPI)
• OSD BetaFlight avec puce AT7456E
• Baromètre BMP280 (12C)
• PDB 4 x 30A 6 couches
• BEC continu 5V 2A (3A burst)
• Capteur de courant 184A
• MicroSD BlackBox (SD / SDHC)
• VCP et 5 x UART
• 6 sorties PWM / DSHOT
• 12CI et DAC
• BF / NAV MatekF405 Target
Spécifications:
Tension d'entrée: 6 ~ 30 V DC
MCU: 168 MHz STM32F405
IMU: MPU6000 accéléromètre / gyroscope (SPI) (6 axes)
Baromètre: BMP280 (12C)
OSD: BetaFlight OSD avec puce AT7456E Boîte noire
: Emplacement pour carte MicroSD (SD / SDHC )
VCP: UART1, UART2, UART3, UART4, UART5
SBUS: onduleur intégré pour entrée SBUS (UART2-RX)
PPM / UART partagé: UART2-RX
SoftSerial Support: Sur S5 & S6
Contrôle de la caméra: Sur S6 ou DAC (en option)
VTX: protocole Smartaudio et Tramp VTX pris en charge
Lumières: bande LED WS2812
Capteur de courant: 184A
BEC:5V 2A en continu (rafale 3A)
Échelle du voltmètre : 1:10
LDO 3.3V : Max.300mA pour Spektrum RX
Beeper: Oui
RSSI: Oui
LED d'état: 3 x LED pour FC STATUS (indicateur bleu, rouge et 3.3V rouge)
PWM : 6 x sorties PWM / DShot sans conflit
UART: 5
connexions: 1 x groupe de pads G / S1 / S2 / S3 / S4 pour signal ESC
4 en 1 / GND 4 paires de pads de coin pour connexions ESC Signal / GND
(compatible DSHOT)
1 x paire de pads 12CI
Bouton: 1 x bouton à pression latérale pour le mode BOOT (DFU)
Dimensions: PCB 36x46 mm avec trous de montage de 30,5 mm
Poids: 10 g
Comprend:
1 x Mateksys FC F405-CTR
1 x Rubycon ZLH 35V / 470uF (faible ESR)
6 x oeillets en silicone M4 à M3
1 x plaque PCB FR4 36 x 36 x 1 mm
Nécessite:
1 x carte Micro SD (jusqu'à 4 Go)
REQUIS ET ESSENTIELS
Gyroscope
Spécifications:
Connecteurs d'alimentation: JST-SH à 4 broches
Dimensions: 36 x 36 mm
Poids: 13,5 g
Inclus:
1 x contrôleur de vol Sparky 2.0
1 x couvercle en plastique (avec 4 vis)
4 câbles à 4 broches
1 x antenne
Capteur ultrason
Transmission Wi-Fi
Spécifications:
RPM / V: 4000kv
Sortie: <55W
Efficacité: <3,6 g / W
ESC: 10A
: M2 x 12 mm
Poids: 11,5 g
variateur de vitesse
Batterie
Antenne
Caractéristiques:
• Petit et léger (seulement 9,1 g)
• Code S pour des performances supérieures
• Lisser et de contrôle linéaire
• Oneshot125 pour la réponse des gaz rapide
• Compatible avec DShot150 et DShot300 firmware
• Freinage par récupération
• roue libre actif
• fonctionnalité Beacon
• Protection du moteur Bloqués
• gaz protection contre la perte de signal • Mise sous tension
sûre (verrouillage des gaz)
• Protection thermique
Paramètres de programmation:
• Puissance de démarrage
• Temps de commutation
• Compensation de démagasinage
• Sens de rotation
• Force du bip
• Force de la
balise
• Retard de la balise • Plage des gaz
• Protection thermique
• Protection de puissance à bas régime
• Frein
• Contrôle LED
Spécifications:
Courant constant: 30A
Courant de crête: 35A
Tension d'entrée: 2 ~ 4S (7,4 ~ 14,8V)
BEC: Aucune
Dimensions: 28 x 13 mm
Poids: 9,1 g
