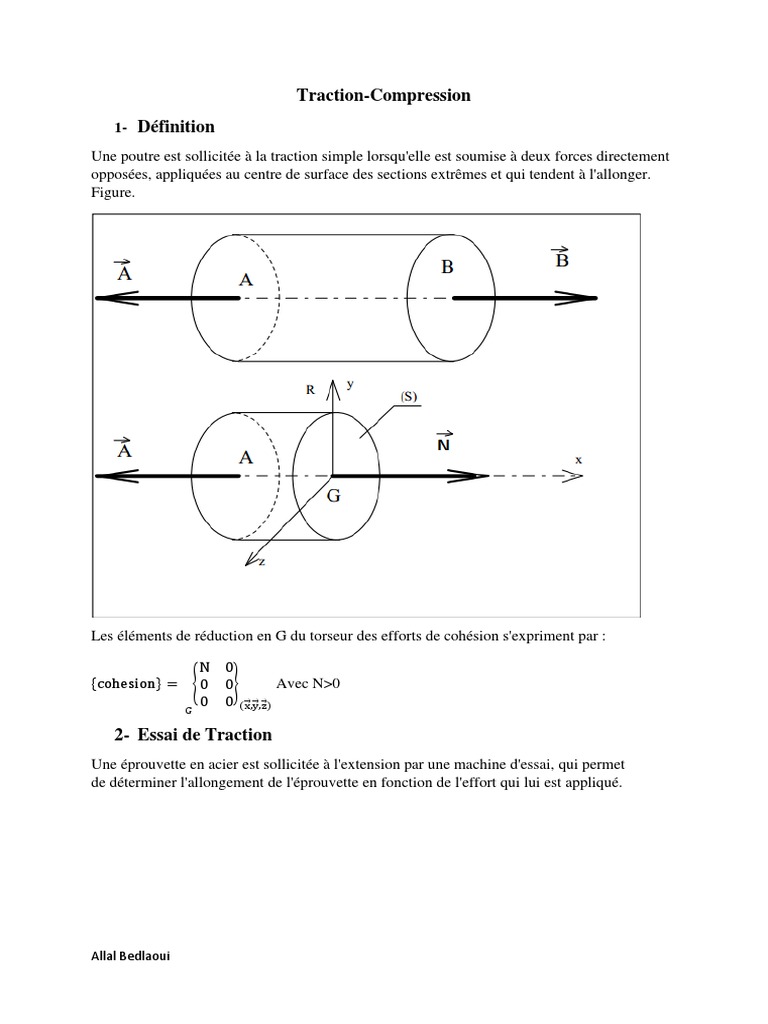

Traction-Compression

1- Définition
Une poutre est sollicitée à la traction simple lorsqu'elle est soumise à deux forces directement
opposées, appliquées au centre de surface des sections extrêmes et qui tendent à l'allonger.
Figure.

Les éléments de réduction en G du torseur des efforts de cohésion s'expriment par :

N 0
{cohesion} = { 0 0} Avec N>0
G
0 0 (x⃗,y⃗,z⃗)

2- Essai de Traction
Une éprouvette en acier est sollicitée à l'extension par une machine d'essai, qui permet
de déterminer l'allongement de l'éprouvette en fonction de l'effort qui lui est appliqué.

Allal Bedlaoui
On obtient alors la courbe d’essai ci-dessous

3- Déformations élastiques
La propriété constatée ci-dessus a permis pour différents matériaux d'établir la
relation :
N ∆l
= E.
S l
Ou : N en Newton, S en mm2, E en MPa (N/mm2), l et l en mm.

Allal Bedlaoui
E est une caractéristique du matériau appelée module d'élasticité longitudinal ou
module de Young.

Lors de cet essai, on met aussi en évidence une autre caractéristique de

l’élasticité ; il existe un rapport constant entre la contraction relative transversale
(d / d) et l'allongement relatif longitudinal (l/l). On peut écrire :
∆d ∆l
= v.
d l
Où : v sans unité, d et l en mm.
 est aussi une caractéristique du matériau (coefficient de Poisson), il est de
l'ordre de 0,3 pour les métaux.
4- Condition de résistance
Hypothèse : Les contraintes nominales sont calculées dans une zone relativement
éloignée des perturbations causées par les forces concentrées.

Les contraintes développées dans les poutres doivent rester dans le domaine
élastique.
En général, on adopte un coefficient de sécurité s.
 La condition de résistance pour une contrainte normale d’extension est :
N σe
σ = ≤ σpe =
S s
σpe (ou R pe ) : contrainte pratique de limite élastique en traction.

 En construction mécanique : 1,2≤ s ≤ 5

 La condition de résistance pour une contrainte normale de compression
est :
N σe
σ = ≤ σpc =
S s

σpc (R pc ) : contrainte pratique de limite élastique en compression.

Allal Bedlaoui
 5- Exemple d’application :
Soit la vis ci-dessous de longueur 150 mm et de diamètre 16mm, en équilibre
sous l’action des deux forces F1 et F2 d’intensité chacune 1000daN. La vis est
en acier et son module d’élasticité longitudinal est de 200GPa.

1- A quel type de contrainte est soumise la vis ?

2- Calculer la valeur de la contrainte.
3- Si on adopte un coefficient de sécurité de 4, calculer la résistance
élastique de l’acier.
4- Déterminer l’allongement de la vis.
Corrigé :
1- Traction –extension-Allongement.
2- Calcul de la valeur de la contrainte :
d2 F
S=π ⟹ S = 201.6 mm2 , σ = = 49.6 MPa
4 S

3- Si on adopte un coefficient de sécurité de 4, calculer la résistance élastique de l’acier.

σe
σ≤ ⟹ σe ≥ 49.6 × 4 = 198.41 MPa
s
4- Déterminer l’allongement de la vis.
∆l σ
= ⟹ ∆l = 0.0372 mm
l E

Allal Bedlaoui
